Регулировка топливного насоса высокого давления (ТНВД) — важный процесс для оптимальной работы дизельного двигателя. Правильная настройка ТНВД влияет на расход топлива, мощность и экологические показатели автомобиля. В статье рассмотрим, как проводить регулировку ТНВД, его разновидности, а также настройку цикловой подачи и угла опережения, что поможет поддерживать двигатель в идеальном состоянии и продлить его срок службы.
Разновидности насосов
Важная задача ТНВД — своевременная подача топлива под нужным давлением к компонентам двигателя. Объемы топлива должны быть точно рассчитаны, обеспечивая эффективное циркулирование по системе.

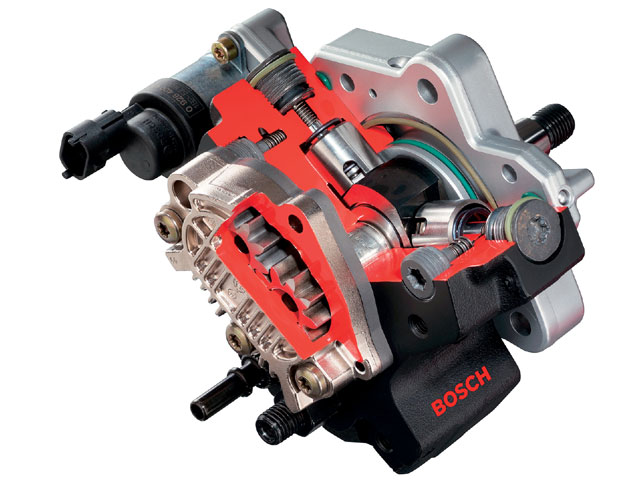

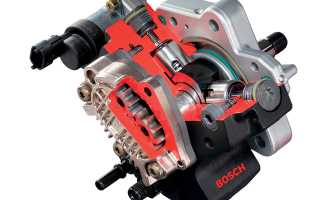

Существует несколько типов насосов: «аккумуляторные» модели и ТНВД с прямым впрыском. Последние более современны, так как распыление топлива достигается движением плунжера.

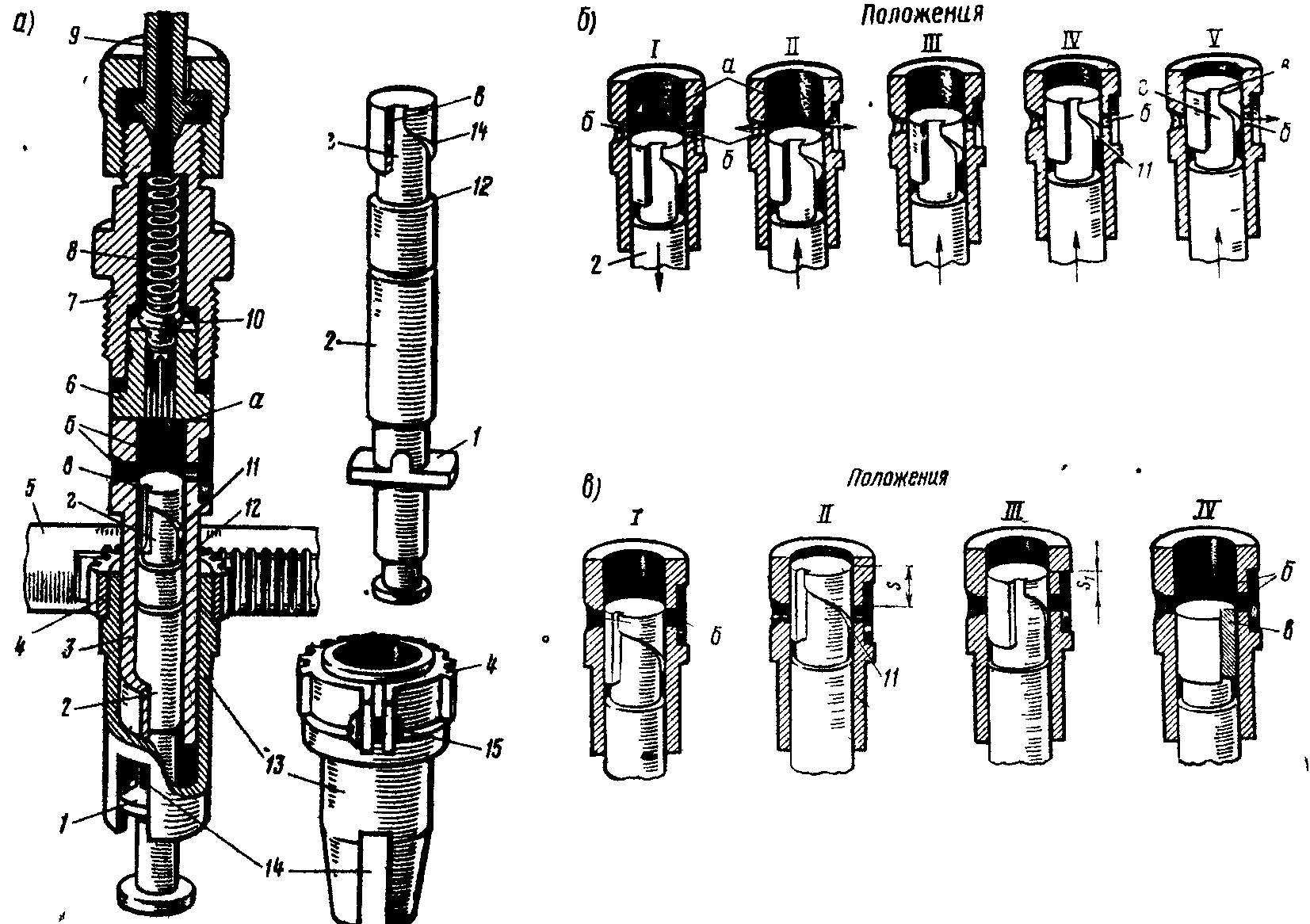

Плунжерная пара (ПП) — ключевой элемент насоса. Это продолговатый компонент, идеально подогнанный к цилиндру, с диаметром значительно меньшим длины. Эффективность ПП повышает зазор между поршнем и цилиндром, не превышающий 1-3 мкм.
Цилиндр включает один или два впускных сапуна для поступления топлива, а выход осуществляется через клапан, выталкивающий горючее наружу.
ТНВД классифицируются по типам:
- Распределительный насос — поршни расположены для инжекции и распределения по цилиндрам.
- Рядный насос — имеет только одну плунжерную пару.
- Магистральный ТНВД — отвечает за подачу бензина или дизельного топлива в топливную рампу или резервуар.
Эксперты в области автомобильной техники подчеркивают важность тщательной регулировки топливного насоса высокого давления для обеспечения оптимальной работы двигателя. Правильная настройка этого компонента позволяет достичь максимальной эффективности сгорания топлива, что напрямую влияет на мощность и экономичность автомобиля. Специалисты отмечают, что недостаточная или избыточная подача топлива может привести к серьезным проблемам, включая увеличение выбросов вредных веществ и преждевременный износ двигателя.
Кроме того, эксперты рекомендуют проводить регулярные проверки и калибровку насоса, особенно в условиях эксплуатации с низким качеством топлива. Это поможет избежать непредвиденных поломок и продлить срок службы автомобиля. Важно также учитывать, что каждая модель двигателя может требовать индивидуального подхода к регулировке, поэтому обращение к квалифицированным специалистам является необходимым шагом для достижения наилучших результатов.
Ремонт и регулировка
Настройка или ремонт ТНВД проводится в том случае, если:
- насос сильно износился;
- было использовано топливо низкого качества;
- некорректно работают электронные устройства.
Износ ТНВД определить можно сразу. Достаточно прислушаться к его работе, чтобы определить шум и неравномерность работы. Естественно, это приводит к затруднённому пуску двигателя на горячую и снижению мощности.
Если залить в бак некачественное топливо, оно пойдёт по всей системе ТНВД. Как известно, в этом насосе горючее используется и в роли антиадгезива для трущихся узлов. По сути, если бензин или солярка будут включать в свой состав много примесей, частичек мусора или воды, детали вскоре испортятся.
Читайте также:
Износ – то, что происходит чаще всего. Заменить детали получится, если разобрать устройство. В принципе, осуществить восстановительные действия своими руками нетрудно, если досконально изучить схему насоса, иметь в наличии специальные инструменты и оборудование.
Что касается регулировки, то она является процедурой обязательной и периодичной. Без проведения настройки не удастся достигнуть нормального и бесперебойного функционирования всего силового агрегата. Корректировка проводится на профессиональном стенде, таком как СДТА-1. Прежде чем начать регулировку, надо демонтировать МОВ (муфту). Она отвечает за сцепление вала с приводом стенда, функционирует априори.
Затем проводится общая диагностика, в ходе которой тестируется размеренность и объём поступления горючего, момент начала впрыска и т. д. В целях более усовершенствованной проверки, используется особый механизм для привода шторки, которая закрывает цилиндры, не давая попасть топливу внутрь.

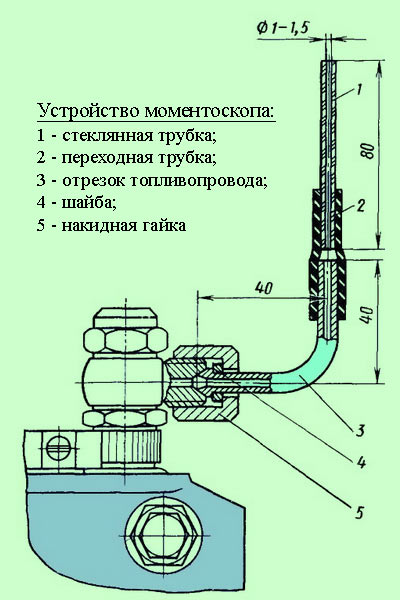

Для настройки момента начала впрыска используется моментоскоп. Это короткий отрезок шланга, с которым интегрирована стеклянная трубка. Для настройки момента начала используются также специальные болты, вкручиваемые в толкатели.
Регулировка насоса должна производиться с элементами впрыска, которые инсталлированы на мотор штатно. Каждый номер элемента впрыска должен быть помечен согласно порядку цилиндра. До настройки ТНВД все элементы инжекции обязаны быть чётко отрегулированы на другом оборудовании, в согласии с техпоказателями.
Работоспособность ПП оценивается и корректируется с помощью искусственного инжектора, настроенного таким образом, чтобы превышать номинал почти в два раза. Если насосу удаётся доставлять горючее в систему, плунжер функционирует в нормальном состоянии.
| Параметр регулировки | Метод регулировки | Возможные последствия неправильной регулировки |
|---|---|---|
| Давление топлива на входе в ТНВД | Изменение давления в топливной рампе с помощью регулировочного клапана (если предусмотрен конструкцией) или замена топливного насоса низкого давления | Снижение мощности двигателя, нестабильная работа, перегрев двигателя, повреждение ТНВД |
| Угол опережения впрыска топлива | Изменение положения распределительного вала или использование специальных регулировочных механизмов на ТНВД | Неравномерная работа двигателя, снижение мощности, повышенный расход топлива, увеличение выбросов вредных веществ, детонация |
| Количество подаваемого топлива | Регулировка топливных форсунок или изменение параметров работы электронного блока управления (ЭБУ) | Снижение мощности двигателя, нестабильная работа, повышенный расход топлива, увеличение выбросов вредных веществ, повреждение двигателя |
| Настройка топливного насоса высокого давления (регулировка давления топлива на выходе) | Специальные инструменты и программное обеспечение для диагностики и настройки ТНВД | Повреждение двигателя, нестабильная работа, повышенный расход топлива, увеличение выбросов вредных веществ |
Интересные факты
Вот несколько интересных фактов о регулировке топливного насоса высокого давления:
-
Точная настройка для оптимальной производительности: Регулировка топливного насоса высокого давления критически важна для достижения оптимальной производительности двигателя. Неправильная настройка может привести к недостатку мощности, увеличению расхода топлива и повышенному уровню выбросов. Современные системы управления двигателем могут автоматически регулировать параметры насоса, но ручная настройка все еще требуется для достижения максимальной эффективности.
-
Влияние на экономию топлива: Правильная регулировка давления в топливной системе может существенно повлиять на экономию топлива. Например, если давление слишком высокое, это может привести к избыточному распылению топлива и, как следствие, к его неэффективному сгоранию. Оптимальное давление позволяет достичь лучшего соотношения воздух-топливо, что способствует более полному сгоранию и снижению расхода.
-
Использование диагностического оборудования: Для точной регулировки топливного насоса высокого давления часто используется специализированное диагностическое оборудование, такое как манометры и осциллографы. Эти инструменты позволяют механикам не только измерять давление, но и анализировать характеристики работы насоса в реальном времени, что помогает выявить потенциальные проблемы и оптимизировать работу системы в целом.
Цикловая подача
Одной из ключевых настроек насоса является его регулировка. Важно установить необходимое количество подаваемого топлива и обеспечить его равномерное поступление. Для этого топливную рампу или дозатор переводят в режим заданной подачи. При низкой амплитуде вращения измеряется цикловая подача всех секций и контролируется уровень топлива в измерительных устройствах каждой части насоса.
-
Читайте также:
Объем подачи отслеживается с помощью калиброванных трубочек, установленных на тестовом стенде. Они подключаются к выпуску штуцера или интегрируются с профессиональным оборудованием, выводя данные о цикловой подаче тестируемого ТНВД на экран. Эти показатели должны соответствовать техническим условиям насоса и регулироваться в зависимости от модификации силовой установки.
Допустимые отклонения по частям в ТНВД грузовиков КамАЗ и ЗИЛ составляют не более 3-5 процентов. В противном случае может ослабиться фиксация корпуса насоса, что позволит сместить его на 1-2 зуба стопора, выполняющего роль шайбы. Для насосов, устанавливаемых на ЯЗДА и ЧТЗ, используются специальные хомуты, которые можно ослаблять и регулировать.
УОНП

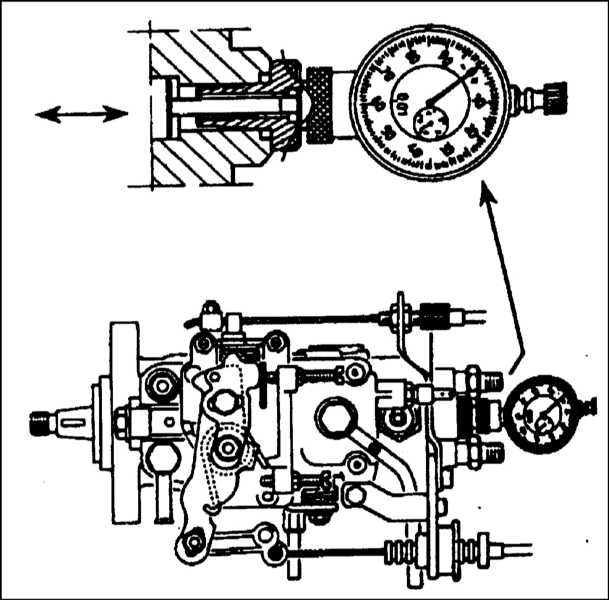

Следующим этапом регулировки является настройка УОНП. Диагностику проводят на стенде. Обязательно должен быть установлен моментоскоп, как и говорилось, стеклянная трубка со шлангом высокого давления.
Рампа должна быть установлена в положении номинальной подачи, а вал следует вращать в ручном режиме. Делать это можно, ухватившись за муфту. Тем самым, шланг оборудования заполняется горючим.
Чтобы определить момент, когда уровень топлива в шланге начинает дёргаться, вал отворачивают в обратную сторону. Лимб стендового оборудования показывает угол до оси симметрии ПП. Он должен обязательно отвечать техусловиям для конкретной марки насоса. Например, для насосов грузовика КамАЗ УОНП составляет сорок два или сорок три градуса.
| Регулировочные параметры | мин ¯ 1 | Число ходов | Неравномерность подачи | Давление наддувочого воздуха, кгс/см2 |
|---|---|---|---|---|
| Номинальная подача | 930±10 | 200 | 5 | |
| Контроль подачи | 800±10 | 200 | ||
| Контроль подачи | 650±10 | 200 | 8 | |
| Контроль подачи | 500±10 | 200 | ||
| Контроль подачи | 500±10 | 200 | Рвозд.=(0,7-0,9) | |
| Контроль подачи | 500±10 | 200 | Рвозд.=(0,56 0,01) | |
| Контроль подачи | 500±10 | 200 | Рвозд.=(0-0,3) | |
| Контроль подачи | 80±10 | 100 | ||
| Контроль подачи | 270±10 | 200 | ||
| Контроль подачи | 300±10 | 200 | 50 | |
| Начало выкл. подачи | (980-1000) мин -1 | |||
| Полное выкл. подачи | (980-1000) + (60-120) мин -1 |
| Двигатели Д-75, СМД-14А и Д-54А | |
|---|---|
| Для определения угла опережения по моменту начала подачи | Надо при выключенной компрессии дизеля провернуть его коленчатый вал за рукоятку или маховик пускового двигателя настолько, чтобы щуп, вставленный ненарезанной стороной в отверстие картера маховика, вошел в углубление на наружной поверхности его при такте сжатия в первом цилиндре. |
| Для определения такта сжатия | Такт сжатия определяется по неподвижному состоянию обоих коромысел клапанов (при снятой крышке), когда оба клапана первого цилиндра раскрыты, или по выпуску сжатого воздуха из гнезда форсунки (при снятой форсунке первого цилиндра). |
| Как определяется положение маховика | Положение маховика фиксируется при в. м. т. поршня первого цилиндра. При этом положении поршня в такте сжатия надо сделать карандашом метки на приводном шкиве вентилятора и на крышке шестерен распределения. Для большей точности целесообразно к шкиву прикрепить стрелку, направленную острием к крышке. После этого щуп надо вынуть, чтобы освободить маховик. |
| Двигатель КДМ-100 | |
| Как определяется УОНП | Угол опережения определяется на дизеле по моменту начала подачи. С первой секции топливного насоса снимают топливопровод высокого давления и на его место устанавливают гидравлический мо-ментоскоп. После того как уровень топлива, в стеклянной трубочке моментоскопа установится приблизительно на половине ее высоты, прокручивают вал двигателя и внимательно наблюдают за состоянием уровня топлива. Начало подачи топлива насосной секцией замечают по моменту подъема уровня. Его надо заметить возможно точнее. |
| Дополнительно | В момент начала подъема уровня вращение вала двигателя прекращают и через открытый люк маховика (в передней части пола кабины) делают отметку на наружной поверхности маховика точно против острия неподвижной стрелки-указателя. Вспомогательной величиной, оценивающей угол опережения подачи, является длина дуги на наружной поверхности маховика между отметкой в. м. т. соответствующего цилиндра и меловой отметкой. Длину дуги можно замерить по-разному: гибкой металлической линейкой, положив ее на маховик, полоской бумаги, перенеся затем ее длину на линейку с делениями. Номиналь-. ному углу опережения подачи 14—16° соответствует длина дуги 71—82 мм. Если замеренная длина дуги не укладывается в этом интервале, следовательно, момент начала подачи требует корректировки для того, чтобы установить номинальный угол опережения подачи топлива. |
| Разница по двигателям | |
| Угол опережения подачи для двигателей Д-40М и Д-40Л | Равен 14,5—15,5° |
| Угол опережения подачи для двигателя Д-38М | Равен 18-—21° |
| Д-28 | На маховике двигателя Д-28 есть отметка с обозначением «под. топл.» (момент начала подачи топлива), а на картере маховика — люк со стрелкой-указателем. Совпадение метки на маховике с острием стрелки при такте сжатия в первом цилиндре соответствует моменту начала подачи топлива первой секцией насоса. |
| Угол опережения подачи для двигателя Д-20 | Равен 29—33° |
Проверка и диагностика системы подачи топлива
Перед началом регулировки топливного насоса высокого давления необходимо провести тщательную проверку и диагностику системы подачи топлива. Это позволит выявить возможные неисправности и убедиться в корректной работе всех компонентов системы. Основные этапы проверки включают в себя следующие шаги:
- Визуальный осмотр: Начните с осмотра топливопроводов, соединений и самого насоса на наличие утечек, повреждений или коррозии. Обратите внимание на состояние фильтров, так как загрязненные фильтры могут значительно снизить эффективность работы системы.
- Проверка давления топлива: Используйте манометр для измерения давления в системе подачи топлива. Сравните полученные данные с техническими характеристиками, указанными в руководстве по эксплуатации автомобиля. Низкое или высокое давление может указывать на неисправности в насосе или фильтре.
- Тестирование топливного насоса: Для проверки работоспособности насоса его можно отключить и подключить напрямую к источнику питания. Обратите внимание на звук работы насоса и наличие топлива на выходе. Если насос не работает или работает с перебоями, это может свидетельствовать о его неисправности.
- Проверка форсунок: Необходимо убедиться, что форсунки работают корректно. Для этого можно использовать специальное оборудование для тестирования форсунок, которое позволяет проверить их распыление и герметичность. Неправильная работа форсунок может привести к неправильному смешению топлива и воздуха, что негативно сказывается на работе двигателя.
- Диагностика системы управления: Современные автомобили оснащены электронными системами управления, которые контролируют работу топливной системы. Используйте диагностический сканер для считывания кодов ошибок и анализа данных с датчиков. Это поможет выявить проблемы, связанные с работой системы подачи топлива.
- Проверка качества топлива: Некачественное топливо может стать причиной множества проблем в работе двигателя и системы подачи топлива. Проверьте, нет ли в топливе воды, грязи или других примесей. При необходимости замените топливо на более качественное.
После завершения всех проверок и диагностики, вы сможете более точно определить, требуется ли регулировка топливного насоса высокого давления, или же проблема кроется в других компонентах системы. Это позволит избежать ненужных затрат и повысить эффективность работы вашего автомобиля.
-
Читайте также:
Вопрос-ответ
Каковы основные признаки неисправности топливного насоса высокого давления?
Основные признаки неисправности включают затрудненный запуск двигателя, нестабильную работу на холостом ходу, потерю мощности при ускорении и повышенный расход топлива. Также стоит обратить внимание на шумы, исходящие от насоса, и наличие утечек топлива.
Какие инструменты необходимы для регулировки топливного насоса высокого давления?
Для регулировки топливного насоса потребуется набор ключей, манометр для измерения давления, отвертки, а также специальные инструменты для снятия и установки насоса, если это необходимо. Также может понадобиться диагностическое оборудование для проверки работы системы в целом.
Как часто нужно проводить регулировку топливного насоса высокого давления?
Регулировку топливного насоса рекомендуется проводить в рамках регулярного технического обслуживания автомобиля, а также при возникновении проблем с работой двигателя. Обычно это происходит каждые 30-50 тысяч километров пробега, но точные интервалы могут варьироваться в зависимости от модели автомобиля и условий эксплуатации.
Советы
СОВЕТ №1
Перед началом регулировки топливного насоса высокого давления обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять спецификации и параметры, которые необходимо учитывать при настройке.
СОВЕТ №2
Используйте качественные инструменты и оборудование для регулировки. Неправильные или изношенные инструменты могут привести к ошибкам в настройках, что в свою очередь может негативно сказаться на работе двигателя.
СОВЕТ №3
Обратите внимание на состояние фильтров и трубопроводов топливной системы. Загрязненные или поврежденные элементы могут влиять на эффективность работы насоса и привести к неправильной регулировке.
СОВЕТ №4
После завершения регулировки проведите тест-драйв, чтобы убедиться в правильности настроек. Обратите внимание на работу двигателя, его мощность и расход топлива. Если есть сомнения, лучше обратиться к специалисту.
Перед началом регулировки топливного насоса высокого давления необходимо провести тщательную проверку и диагностику системы подачи топлива. Это позволит выявить возможные неисправности и убедиться в корректной работе всех компонентов системы. Основные этапы проверки включают в себя следующие шаги:
- Визуальный осмотр: Начните с осмотра топливопроводов, соединений и самого насоса на наличие утечек, повреждений или коррозии. Обратите внимание на состояние фильтров, так как загрязненные фильтры могут значительно снизить эффективность работы системы.
- Проверка давления топлива: Используйте манометр для измерения давления в системе подачи топлива. Сравните полученные данные с техническими характеристиками, указанными в руководстве по эксплуатации автомобиля. Низкое или высокое давление может указывать на неисправности в насосе или фильтре.
- Тестирование топливного насоса: Для проверки работоспособности насоса его можно отключить и подключить напрямую к источнику питания. Обратите внимание на звук работы насоса и наличие топлива на выходе. Если насос не работает или работает с перебоями, это может свидетельствовать о его неисправности.
- Проверка форсунок: Необходимо убедиться, что форсунки работают корректно. Для этого можно использовать специальное оборудование для тестирования форсунок, которое позволяет проверить их распыление и герметичность. Неправильная работа форсунок может привести к неправильному смешению топлива и воздуха, что негативно сказывается на работе двигателя.
- Диагностика системы управления: Современные автомобили оснащены электронными системами управления, которые контролируют работу топливной системы. Используйте диагностический сканер для считывания кодов ошибок и анализа данных с датчиков. Это поможет выявить проблемы, связанные с работой системы подачи топлива.
- Проверка качества топлива: Некачественное топливо может стать причиной множества проблем в работе двигателя и системы подачи топлива. Проверьте, нет ли в топливе воды, грязи или других примесей. При необходимости замените топливо на более качественное.
После завершения всех проверок и диагностики, вы сможете более точно определить, требуется ли регулировка топливного насоса высокого давления, или же проблема кроется в других компонентах системы. Это позволит избежать ненужных затрат и повысить эффективность работы вашего автомобиля.
