Лужение кузова автомобиля — важный этап пайки кузовных деталей, который обеспечивает надежное соединение металлов и предотвращает коррозию. В статье рассмотрим технологию лужения, необходимые инструменты и материалы, а также пошаговые инструкции для самостоятельного выполнения. Знание основ лужения поможет автолюбителям и мастерам улучшить качество ремонта кузова, продлить срок службы автомобиля и сэкономить на услугах профессионалов.
Общие сведения о технологии
Процесс пайки включает в себя следующие этапы:
- подготовка деталей;
- нанесение флюса на поверхности, которые будут соединяться;
- лужение кузова;
- выполнение пайки.
Соединение металлических и металлизированных компонентов с помощью олова осуществляется благодаря образованию легкоплавкого сплава. В этом методе необходимо использовать припой, который, помимо основного металла, содержит свинец. Чистое олово не подходит, так как оно обладает недостаточной текучестью и плохо проникает между соединяемыми поверхностями деталей кузова. Кроме того, при охлаждении олово без добавок становится хрупким, поэтому в зависимости от типа работ требуется добавление определенного процента свинца. Обычно соотношение выглядит следующим образом: 33% олова и 67% свинца.
Важно отметить, что для пайки алюминия и его сплавов оловянный припой не используется; для этих материалов существуют специальные составы.
Для других металлов применяются свинцово-оловянные стержни (размеры могут варьироваться), лудильный порошок и проволока, намотанная на катушку, с диаметром до 3 мм. Температура плавления припоя обычно колеблется в пределах 230-250 градусов.
Эксперты в области автопроизводства и ремонта кузовных деталей отмечают, что технология лужения при пайке является важным этапом в обеспечении прочности и долговечности соединений. Лужение позволяет создать защитный слой на поверхности металла, что предотвращает коррозию и улучшает адгезию припоя. Специалисты подчеркивают, что правильный выбор флюса и температуры пайки критически важен для достижения качественного результата. Кроме того, они рекомендуют проводить предварительную подготовку поверхностей, чтобы минимизировать риск образования дефектов. В целом, применение технологии лужения значительно повышает надежность соединений, что особенно актуально в условиях эксплуатации автомобилей.
https://youtube.com/watch?v=AYV6ZOi8dF0
Полезные рекомендации
Паяльник не стоит раскалять докрасна, поскольку это приведет к испарению части оловянного припоя и медь окислится, а условия пайки ухудшатся. Для нагрева инструмента используйте пламя воздушно-газовой или кислородно-ацетиленовой сварочной горелки. Жало паяльника нужно перед началом работ залудить в припое.
Перед пайкой, выполняемой своими руками, обязательно проведите лужение, независимо от того какие предстоят работы: нанесение припоя на листовые детали или соединение двух элементов.
Всегда размещайте все необходимое под рукой, в частности припой, особенно когда речь идет о лужении паяльником.
| Аспект технологии лужения | Описание | Важность для пайки кузовных деталей |
|---|---|---|
| Цель лужения | Создание тонкого, равномерного слоя припоя на поверхности металла перед основной пайкой. | Обеспечивает лучшую адгезию (сцепление) основного припоя, улучшает растекание и заполнение шва, предотвращает окисление поверхности. |
| Материалы для лужения | Припои: оловянно-свинцовые (ПОС), бессвинцовые (олово-медь, олово-серебро). Флюсы: активные (хлорид цинка, соляная кислота) для удаления оксидов, неактивные (канифоль) для защиты от окисления. | Выбор припоя зависит от требований к прочности, коррозионной стойкости и экологичности. Флюс критичен для очистки поверхности и обеспечения смачивания. |
| Подготовка поверхности | Механическая очистка (шлифовка, зачистка) от ржавчины, краски, жира. Обезжиривание растворителями. | Чистая поверхность – залог качественного лужения и прочного паяного соединения. Любые загрязнения препятствуют адгезии. |
| Методы лужения | Горячее лужение: погружение детали в расплавленный припой. Паяльником: нанесение припоя с помощью нагретого паяльника. Газовой горелкой: нагрев детали и нанесение припоя. | Выбор метода зависит от размера детали, доступности, требуемой производительности и квалификации мастера. |
| Контроль качества лужения | Визуальный осмотр на равномерность слоя, отсутствие пропусков, наплывов, пузырей. Проверка адгезии (например, легким царапанием). | Некачественное лужение приведет к дефектам при основной пайке (непропаи, поры, низкая прочность). |
| Преимущества лужения | Улучшение качества паяного шва, повышение прочности и герметичности соединения, защита от коррозии, упрощение процесса пайки. | Критично для кузовных деталей, где важны прочность, эстетика и долговечность ремонта. |
| Недостатки/Ограничения | Дополнительный этап в процессе пайки, необходимость использования флюсов (некоторые из которых агрессивны), потенциальное термическое воздействие на деталь. | Требует соблюдения технологии и мер безопасности, особенно при работе с агрессивными флюсами. |
Интересные факты
Вот несколько интересных фактов о технологии лужения при проведении пайки кузовных деталей:
-
Улучшение адгезии: Лужение — это процесс нанесения тонкого слоя припоя на поверхность металла перед пайкой. Это не только улучшает адгезию между деталями, но и предотвращает окисление, что особенно важно для кузовных деталей, подверженных воздействию влаги и коррозии.
-
Снижение температуры пайки: Лужение позволяет снизить температуру пайки, так как предварительно обработанная поверхность требует меньшего тепла для достижения необходимой температуры плавления припоя. Это помогает избежать термического повреждения окружающих материалов и сохраняет их механические свойства.
-
Экологические аспекты: Современные технологии лужения все чаще используют безсвинцовые припои, что делает процесс более экологически чистым. Это важно не только для соблюдения стандартов охраны окружающей среды, но и для здоровья работников, занимающихся пайкой кузовных деталей.
https://youtube.com/watch?v=M4GooaWv-gg
Подготовка металлических деталей

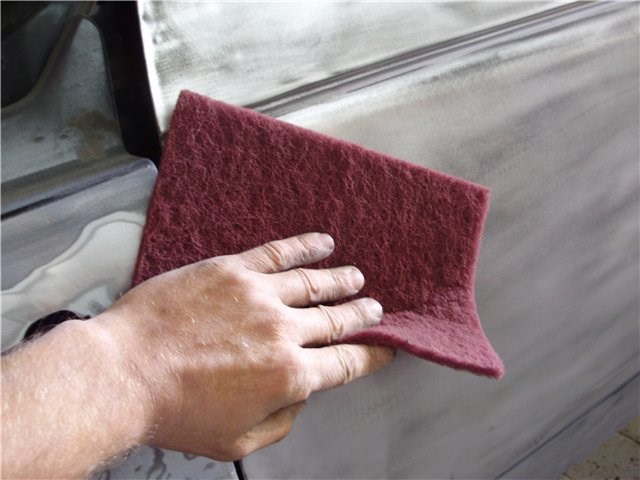

Первый этап процесса пайки деталей заключается в их подготовке. Металлические поверхности должны быть тщательно очищены от остатков соединений и любых посторонних веществ. Для удаления краски или ее остатков с кузова автомобиля рекомендуется использовать швабер, предварительно зачистив металл напильником. Обычно такие работы выполняются с помощью стеклянной шкурки, поэтому важно соблюдать осторожность. Если шкурка новая, стоит учитывать, что порошок может не полностью осесть. Для удаления остатков жирных веществ детали следует промыть трихлорэтиленом или бензином.
Покрытие флюсом поверхностей, предназначенных для спайки
Покрытие флюсом элементов кузова необходимо для того, чтобы предотвратить окисление перед нагревом и в процессе пайки с помощью припоя из олова. Чтобы правильно выполнить работы на данном этапе, стоит предварительно просмотреть видео рекомендации в сети Интернет. Флюсом может служить хлористый цинк, вещества на его основе, канифоль, стеарин.
Хлористый цинк получают путем растворения в соляной кислоте цинка. Для данной процедуры подходящей емкостью является свинцовая. В результате происходящей в ней реакции выделяется водород, хлористый цинк остается по окончании ее. После использования последнего в качестве флюса, детали кузова нужно сразу же промыть, чтобы предотвратить воздействие на них кислоты. В работе используются также нейтральные вещества на основе хлористого цинка. Чаще всего ими обрабатывают места, которые подлежат пайке.

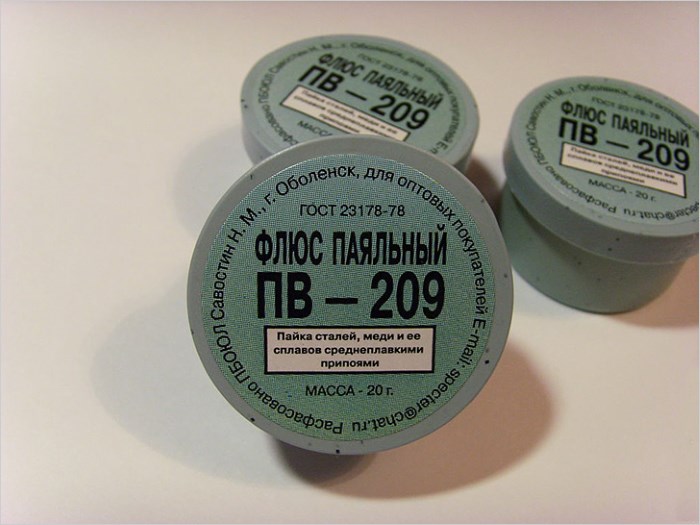

Для работ с медными электропроводами в качестве флюса используют канифоль. Для выполнения иных видов работ, в частности водопроводных, используют густую смазку-флюс или стеарин.
Лужение кузова
Перед началом пайки важно провести лужение кузова. Этот процесс достаточно прост и может быть выполнен даже новичком. Для работы понадобятся паяльный инструмент, открытое пламя и припой.
При использовании паяльника необходимо поднести припой к его жалу и дождаться, пока он начнет стекать на обрабатываемую деталь. Этот этап называется смачиванием, после чего паяльник аккуратно перемещается, нанося тонкий слой свинцово-оловянного сплава на поверхность автомобиля. Важно периодически покрывать конец припоя флюсом для лучшего сцепления.

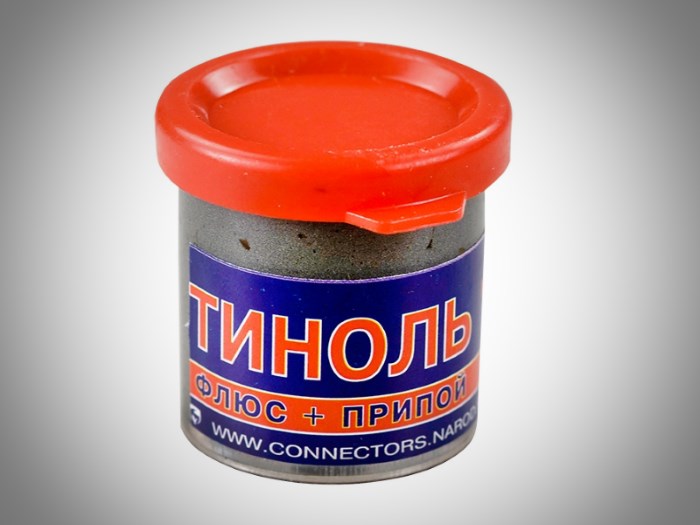

Если используется открытое пламя, применяются бруски или лудильный порошок. В случае с порошком деталь предварительно нагревают, а затем протирают ветошью, на которую нанесен порошкообразный состав. При соприкосновении с нагретой поверхностью припой плавится, обеспечивая надежное соединение с металлом. При лужении деталей, расположенных под углом или вертикально, ветошь следует проводить снизу вверх.
Читайте также:
Проведение пайки
После лужения проводят пайку деталей автомобиля (желательно предварительно просмотреть видео с рекомендациями как сделать ее правильно). Перед началом данного этапа работ элементы кузова покрываются флюсом, их окончательно размещают так, как это необходимо, но обязательно с перекрытием. Устанавливать встык нежелательно, так как такая пайка получается ненадежной из-за низкой механической прочности припоя.

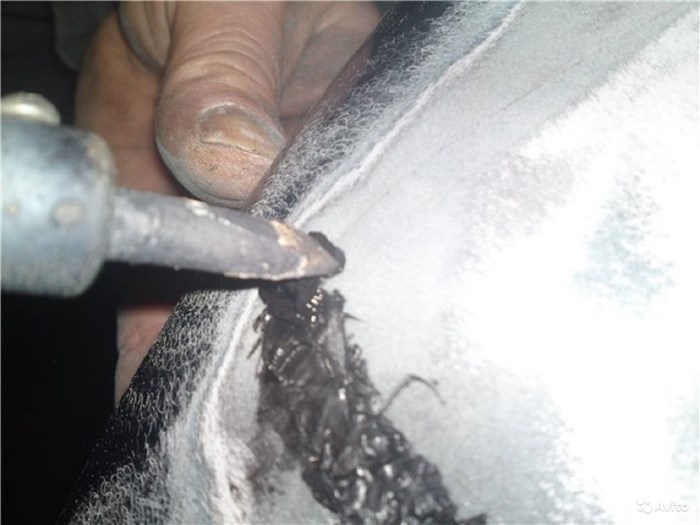

Детали соединяют зажимами или другими приспособлениями, которые не нарушают их нагрев. Паяльник поднимает температуру на поверхности, в результате идет расплавление припоя (если есть потребность, можно добавить нужный объем от общей пластинки).
На листовые детали припой наносят двумя способами: с помощью открытого пламени или паяльника.
Открытое пламя нагревает лист и при протирке рабочей плоскости кузова после бруска припоя остается слой пастообразной консистенции. Затем протирают поверхность ветошью с флюсом, заглаживая прогретый состав.
Паяльником кусок проволоки или бруска припоя расплавляют, затем прижимают к детали. Нужно следить за тем, чтобы состав не перегрелся и не потек вдоль наклонных частей.
https://youtube.com/watch?v=TjpynPtbE00
Контроль качества соединений
Контроль качества соединений при лужении кузовных деталей является важным этапом в процессе пайки, который обеспечивает долговечность и надежность соединений. Для достижения высоких стандартов качества необходимо учитывать несколько ключевых аспектов.
Первым шагом в контроле качества является визуальный осмотр соединений. Он позволяет выявить явные дефекты, такие как трещины, поры, недостаточное заполнение шва или неправильное расположение деталей. Визуальный контроль должен проводиться при хорошем освещении и с использованием увеличительных инструментов, если это необходимо.
Следующим этапом является проверка механических свойств соединений. Для этого могут использоваться различные методы, такие как испытания на сдвиг, растяжение и сжатие. Эти испытания позволяют оценить прочность соединений и их способность выдерживать нагрузки в процессе эксплуатации. Важно, чтобы соединения соответствовали требованиям, установленным для конкретного типа кузовных деталей.
-
Читайте также:
Также необходимо проводить контроль температуры и времени пайки. Неправильные параметры могут привести к перегреву или недогреву соединений, что негативно скажется на их качестве. Использование термопар и других измерительных приборов поможет обеспечить точность контроля.
Кроме того, важно учитывать химический состав припоя и его взаимодействие с основными материалами кузовных деталей. Неправильный выбор припоя может привести к коррозии или другим химическим реакциям, которые ослабляют соединение. Поэтому рекомендуется проводить анализ состава припоя и проверять его совместимость с материалами, из которых изготовлены кузовные детали.
Для более глубокого анализа качества соединений можно использовать неразрушающие методы контроля, такие как ультразвуковая дефектоскопия или рентгенографическое исследование. Эти методы позволяют выявить скрытые дефекты, которые могут быть недоступны для визуального осмотра, и оценить внутреннюю структуру соединений.
Наконец, важно документировать все этапы контроля качества. Ведение отчетности позволяет отслеживать результаты проверок, выявлять тенденции и принимать меры для улучшения процесса пайки. Это также может быть полезно в случае возникновения споров или необходимости подтверждения качества соединений в будущем.
Таким образом, контроль качества соединений при лужении кузовных деталей требует комплексного подхода, включающего визуальный осмотр, механические испытания, контроль параметров пайки, анализ химического состава и применение неразрушающих методов. Только при соблюдении всех этих аспектов можно гарантировать надежность и долговечность соединений, что является залогом безопасности и долговечности кузовных деталей автомобиля.
Вопрос-ответ
Какова технология лужения кузова автомобиля?
Лужение кузова – нанесение специального припоя на элементы кузова, чтобы заполнить неровности, герметизировать и замаскировать сварочные соединения, а также запаять отверстия. Да, в современном кузовном ремонте чаще применяется шпатлевка, но при реставрации классических автомобилей по-прежнему используют припой.
Что представляет собой процесс лужения при пайке?
Когда вы наносите тонкий слой припоя на другой металлический предмет, это называется «лужение». Держа припой в одной руке, а паяльник в другой, кратковременно коснитесь припоем обеих сторон наконечника.
Что такое лужение кузова автомобиля?
Лужение кузова – это процесс нанесения тонкого слоя олова на поверхность кузова автомобиля для защиты от коррозии и улучшения его внешнего вида. Лужение может быть выполнено как при ремонте кузова, так и в процессе изготовления автомобиля.
Что такое лужение при пайке?
Лужение поверхностей — нанесение тонкого слоя расплавленного припоя на соединяемые контакты. Эта процедура защищает металл от коррозии и подготавливает детали к пайке. Саму пайку — фиксирование деталей вместе и нанесение на них расплавленного припоя.
Советы
СОВЕТ №1
Перед началом процесса лужения убедитесь, что все поверхности кузовных деталей тщательно очищены от ржавчины, грязи и старой краски. Используйте абразивные материалы или специальные очистители, чтобы обеспечить хорошую адгезию припоя к металлу.
СОВЕТ №2
Выбирайте подходящий припой в зависимости от типа металла и условий эксплуатации. Например, для стальных деталей лучше использовать оловянно-свинцовые сплавы, а для алюминиевых – специальные алюминиевые припои. Это поможет избежать коррозии и обеспечит надежное соединение.
СОВЕТ №3
Регулируйте температуру паяльника в зависимости от используемого припоя. Слишком высокая температура может повредить детали, а слишком низкая – не позволит достичь качественного соединения. Используйте термометр для контроля температуры и избегайте перегрева.
СОВЕТ №4
После завершения процесса лужения обязательно проверьте качество соединения. Убедитесь, что припой равномерно распределен и нет пустот. Для этого можно использовать визуальный осмотр и, при необходимости, провести тест на прочность соединения.
