Как проверить датчик холла на скутере разными способами

В статье рассмотрим, как проверить датчик холла на скутере. Этот компонент важен для системы зажигания, и его неисправность может вызвать проблемы с запуском двигателя и потерю искры. Зная, как диагностировать датчик холла, вы сможете самостоятельно выявить и устранить неполадки, что сэкономит время и деньги на сервис. Предоставим пошаговые инструкции, а также фото и видео материалы для удобства проверки.

ДХ скутера

Датчик холла (ДХ) скутера — это устройство с магнитом, которое при взаимодействии с магнитом отправляет сигнал на коммутатор, влияя на систему зажигания, включая катушку.

На двухколесных транспортных средствах ДХ представляет собой небольшой магнит с проводами, подключенными к коммутатору, и располагается под крышкой. Провод от датчика проходит через защитный канал к коммутатору.

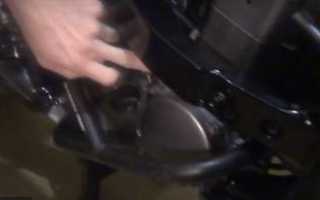

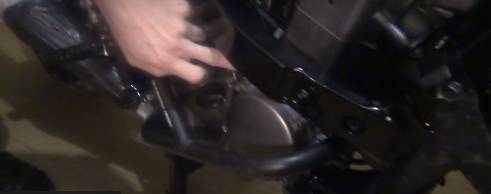

Некоторые специалисты рекомендуют демонтировать ДХ для точной проверки, но на мотоциклах это не обязательно — проверку можно выполнить с помощью мультиметра без снятия датчика.

Простой способ проверить датчик холла — прозвонка. Для этого:

Установите мультиметр в режим прозвона;
Соедините щупы с проводами датчика.

Если на дисплее мультиметра появляются значения, даже колеблющиеся, ДХ функционирует. Если значений нет, датчик неисправен.

Также можно проверить датчик в режиме измерения сопротивления. Процедура аналогична: если значения изменяются, ДХ исправен.

Для проверки индуктивного датчика холла установите мультиметр на 2000.

Важно. При измерении сопротивления полезно иметь руководство пользователя с необходимыми значениями.

Например, для индуктивного датчика холла указаны параметры:

воздушный зазор – 0,4-0,5 мм;
сопротивление – 380-570 Ом.

Воздушный зазор — это расстояние от датчика до вращающегося элемента.

Читайте также:

Как заменить покрышку на скутере самостоятельно

После подготовки мультиметра:

Извлеките концы датчика со штепселем из коммутатора;
Вставьте щупы в штепсель.

Если значения мультиметра находятся в диапазоне 380-570 Ом, датчик холла исправен.

Проверка датчика холла на скутере является важной процедурой для диагностики работы двигателя. Эксперты рекомендуют несколько методов для проверки этого элемента. Во-первых, можно использовать мультиметр для измерения сопротивления. При отключенном датчике необходимо проверить его сопротивление: нормальные значения должны находиться в пределах 1000-2000 Ом. Во-вторых, стоит обратить внимание на визуальный осмотр. Необходимо проверить наличие повреждений на проводах и самом датчике. Третий способ — это использование осциллографа, который позволяет увидеть форму сигнала, генерируемого датчиком. Нормальный сигнал должен быть четким и стабильным. Наконец, эксперты советуют проверить работу датчика в реальных условиях, запустив двигатель и наблюдая за его поведением. Эти методы помогут точно определить работоспособность датчика холла и избежать ненужных затрат на его замену.

Как проверить магнитоиндукционный датчик (датчик холла) скутера

Как устроена система зажигания скутера

Система зажигания скутера – это один из важнейших компонентов средства передвижения. Если она выходит из строя, то доехать до места назначения без ремонта можно только на буксире, ведь мотор никак не заведется без ценной искры.

Во всех мотодвигателях задача системы зажигания одна – зажечь смесь горючего в цилиндрах. Поджигание смеси происходит за счет искры от свечи.

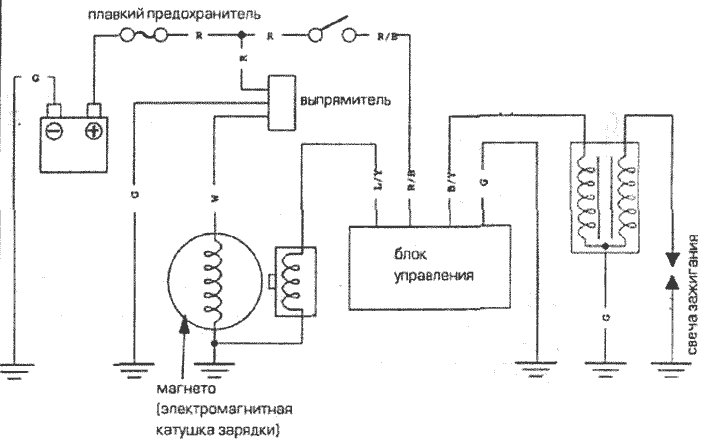

Состоит система зажигания скутера и других мотосредств из следующих компонентов.

Ключ зажигания (Ignition switch).
Свеча (Spark plug).
Высоковольтные провода.
Катушка или бабина (Ignition Coul).
Генератор (Generator).
Датчик холла (Sensor).
Выпрямитель (Rectifler).
Блок управления или коммутатор (CDI).

Контакты, клеммники и штекеры тоже входят в систему зажигания скутера.

Схема простая:

Генератор вырабатывает электроэнергию, но она переменная, а не постоянная. Выпрямитель энергию генератора нормализует и раздает в систему.

Читайте также:

Как разобрать катушку зажигания современного типа

Генератор соединен напрямую с выпрямителем, замком зажигания и АКБ (аккумуляторной батареей).

Замок зажигания соединен также с коммутатором и катушкой.

Бабина — со свечой и генератором.

Таким образом, получается круговая схема, в которой элементы зажигания поддерживаются между собой.

Важные моменты.

От свечи зажигания до бабины идет главный высоковольтный провод.
Бабина всегда должна быть расположена в радиусе 40 см от двигателя и на расстоянии 30 см от свечи.
Коммутатор – это черная коробочка с белыми колодками проводов. Может располагаться как в передней части скутера, так и в задней.
От выпрямителя идут несколько проводов, как правило, 7. Как и коммутатор, он может располагаться как впереди, так и сзади.
Индукционный датчик на скутерах располагается так, что при вращении генератора, он задействуется. Представить себе это можно так: на колесе генератора имеется прилив, который при вращении входит с прорезью датчика в контакт.
Как только датчик холла входит в контакт, он подает сигнал на коммутатор. Последний в обычном режиме бывает закрыт, после получения команды от ДХ открывается.
Через коммутатор заряженный конденсатор подает напряжение прямиком на катушку. Последняя оснащена 2-я выводами: на землю и на коммутатор.
У бабины имеются 2 обмотки. На первичную обмотку намотано мало витков, на вторичную – много. Таким образом, как в любом трансформаторе, здесь образуется высокое напряжение, передающееся на свечу.
На свечу поступает порядка 20 Квт.

Способ проверки	Необходимые инструменты	Признаки неисправности датчика Холла
Визуальный осмотр	–	Повреждения корпуса, проводки, следы оплавления, видимые дефекты
Проверка мультиметром (измерение сопротивления)	Мультиметр	Замкнутые или разомкнутые цепи, сопротивление вне допустимого диапазона (указано в документации на скутер)
Проверка мультиметром (измерение напряжения)	Мультиметр, источник питания (аккумулятор скутера)	Отсутствие импульсов напряжения при вращении ротора (магнита)
Проверка осциллографом	Осциллограф	Деформированная форма импульсов, отсутствие импульсов, низкая амплитуда импульсов
Проверка с помощью контрольной лампы	Контрольная лампа, источник питания (аккумулятор скутера)	Отсутствие мигания лампы при вращении ротора (магнита)

Интересные факты

Вот несколько интересных фактов о том, как проверить датчик Холла на скутере:

Мультиметр как универсальный инструмент: Один из самых простых способов проверки датчика Холла — использование мультиметра. При измерении сопротивления между выводами датчика можно определить его работоспособность. Если сопротивление находится в пределах нормы (обычно несколько кОм), датчик, скорее всего, исправен. Однако важно помнить, что некоторые датчики могут работать только при наличии магнитного поля, поэтому проверка должна проводиться в условиях, когда датчик находится вблизи магнита.
Использование осциллографа: Для более точной диагностики можно использовать осциллограф. Этот прибор позволяет визуализировать выходной сигнал датчика Холла в реальном времени. При вращении магнитного ротора или при приближении магнита к датчику на экране осциллографа должны появляться четкие импульсы. Если сигнал отсутствует или имеет неправильную форму, это может указывать на неисправность датчика.
Проверка на наличие магнитного поля: Датчики Холла работают на основе магнитного поля, поэтому можно использовать простой магнит для проверки их функциональности. При приближении магнита к датчику должен изменяться его выходной сигнал. Если этого не происходит, возможно, датчик неисправен. Этот метод прост и не требует специального оборудования, что делает его доступным для большинства владельцев скутеров.

✅🚴#Индукционный #датчикхолл проверка зазора

Если пропала искра на скутере

Зная принципы работы системы зажигания, можно выявить ее слабые места. Например, если искра пропала и скутер остановился, логический анализ поможет определить причину, часто связанную с датчиком Холла.

Проверку следует начинать со свечи зажигания. Ее нужно выкрутить и осмотреть:

Читайте также:

Как установить бесконтактное зажигание и подключить

слишком белый электрод указывает на перегрев;
желтый цвет свидетельствует о сбоях в зажигании;
черный цвет говорит о слишком богатой топливной смеси.

Проверку можно упростить, имея запасную исправную свечу. Установите ее на место старой и проверьте наличие искры, аккуратно прикасаясь к массе, одновременно запуская двигатель.

Важно. Работайте в защитных перчатках, так как 20 кВт тока – это серьезно. Прикасаться к кузову (массе) или свече голыми руками в этот момент запрещено.

Если искра не появляется, это указывает на отсутствие высокого напряжения от катушки. В таком случае проверьте бронепровод и катушку.

Осмотрите бронепровод на концах, в местах соединения со свечой и катушкой. Для проверки катушки можно снять и снова подключить провода массы и плюса.

Следующим элементом для проверки является коммутатор, который крепится на скутере с помощью резинки. На коммутаторе обычно 5 или 6 проводов: 2-3 на одну колодку и 3 – на другую.

Если свеча, катушка и коммутатор в порядке, осмотрите датчик. Один провод от коммутатора идет напрямую к датчику, минуя другие элементы системы. Датчик располагается рядом с генератором. Подробности о его проверке изложены выше.

Замена датчика (ДХ) на скутере

Замена индуктивного датчика на скутере производится следующим образом:

провода мотоцикла, предназначенные для соединения датчика холла, очищаются ножиком;
провода нового датчика соединяются;
проверяется свеча, есть ли искра.

Все в порядке? Можно заводить любимый скутер и вперед.

Предлагаем в конце статьи посмотреть интересное видео на тему «Если не заводится скутер»

Читайте также:

Мотоцикл Bajaj V 150: обзор и характеристики

Проверка и замена Датчиков Холла на Мотор-колесе BOSCH

Тестирование датчика холла с помощью мультиметра

Тестирование датчика холла является одним из самых распространенных и эффективных способов диагностики его работоспособности. Датчик холла используется в скутерах для определения положения ротора и управления системой зажигания. Если вы подозреваете, что датчик холла может быть неисправен, следуйте приведенным ниже шагам для его проверки.

Необходимые инструменты:

Мультиметр с функцией измерения напряжения и сопротивления;
Изолированная отвертка;
Провода для подключения мультиметра;
Схема подключения вашего скутера (для удобства).

Шаг 1: Подготовка к тестированию

Перед началом тестирования убедитесь, что скутер находится в безопасном состоянии. Отключите аккумулятор, чтобы избежать случайного короткого замыкания. Найдите датчик холла, который обычно расположен вблизи двигателя или в системе зажигания. Ознакомьтесь со схемой подключения, чтобы правильно подключить мультиметр.

Шаг 2: Проверка питания датчика

Подключите мультиметр к выводам питания датчика холла. Включите зажигание скутера, но не запускайте двигатель. Убедитесь, что мультиметр установлен на измерение постоянного напряжения (DC). Вы должны увидеть значение напряжения, соответствующее спецификациям вашего скутера (обычно это 5-12 В). Если напряжение отсутствует, проверьте проводку и предохранители, так как это может указывать на проблему с электропитанием.

Шаг 3: Проверка сигнала датчика

После проверки питания необходимо проверить, генерирует ли датчик холла сигнал. Для этого переключите мультиметр в режим измерения частоты или переменного напряжения. Подключите один щуп к выходу датчика, а другой – к земле. Запустите двигатель скутера. При вращении ротора вы должны увидеть изменение значения на мультиметре, что указывает на то, что датчик работает и генерирует сигнал. Если сигнал отсутствует, это может свидетельствовать о неисправности датчика.

Шаг 4: Проверка сопротивления

Если предыдущие проверки не выявили проблем, проверьте сопротивление самого датчика. Отключите его от проводки и установите мультиметр в режим измерения сопротивления (Ом). Измерьте сопротивление между выводами датчика. Сравните полученное значение с техническими характеристиками, указанными в руководстве пользователя. Если сопротивление значительно отличается от нормы, датчик может быть неисправен и требует замены.

Шаг 5: Завершение тестирования

После завершения всех проверок отключите мультиметр и аккуратно подключите все провода обратно. Убедитесь, что все соединения надежны и не имеют повреждений. Если датчик холла оказался неисправным, замените его на новый, следуя инструкциям производителя.

Тестирование датчика холла – это простой и эффективный способ диагностики, который может помочь вам быстро выявить проблему и вернуть скутер в рабочее состояние.

Вопрос-ответ

Каковы основные признаки неисправности датчика холла на скутере?

Основные признаки неисправности датчика холла включают трудности с запуском двигателя, нестабильную работу мотора на холостом ходу, а также резкие перебои в работе при ускорении. Если вы заметили эти симптомы, стоит проверить датчик.

Какие инструменты понадобятся для проверки датчика холла?

Для проверки датчика холла вам понадобятся мультиметр, отвертка, а также, возможно, тестер для проверки проводки. Мультиметр поможет измерить напряжение и сопротивление, а отвертка — для доступа к датчику.

Как правильно выполнить проверку датчика холла с помощью мультиметра?

Для проверки датчика холла с помощью мультиметра необходимо отключить его от системы, затем подключить мультиметр к выводам датчика. Включите зажигание и проверьте, есть ли выходное напряжение при вращении ротора. Если напряжение отсутствует или не соответствует норме, датчик, скорее всего, неисправен.

Советы

СОВЕТ №1

Перед началом проверки датчика холла убедитесь, что скутер находится в безопасном состоянии: отключите аккумулятор и снимите крышку, чтобы избежать случайного запуска двигателя.

СОВЕТ №2

Используйте мультиметр для проверки сопротивления датчика холла. Подключите щупы мультиметра к выводам датчика и проверьте, соответствует ли полученное значение указанным в технической документации. Это поможет определить, исправен ли датчик.

СОВЕТ №3

Если у вас есть возможность, протестируйте датчик холла на работающем скутере. Проверьте, изменяется ли сигнал при вращении колеса или при изменении положения магнитного поля. Это позволит убедиться в его работоспособности в реальных условиях.

СОВЕТ №4

Не забывайте о чистоте контактов. Перед проверкой датчика холла убедитесь, что все соединения чистые и не окислены. Плохой контакт может привести к неправильным показаниям и ошибочным выводам о состоянии датчика.
