В статье рассмотрим процесс замены лампы ближнего света на автомобиле Лада Калина, с акцентом на левую лампочку. Вы узнаете, как использовать мультиметр для диагностики электрической цепи и получите рекомендации по замене реле и предохранителя при необходимости. Также поделимся советами по выбору подходящей лампы для обеспечения безопасности и комфорта при вождении. Эта информация будет полезна как опытным автомобилистам, так и новичкам, желающим выполнить замену самостоятельно.
Прежде чем начать ремонт
Перед заменой лампы ближнего света на автомобиле Калине важно сначала проверить состояние бортовой сети:
- При анализе причин неисправности любого элемента электрооборудования, в первую очередь следует убедиться в следующем:
- предохранитель находится в исправном состоянии;
- разъемы цепи надежно закреплены;
- часто причиной проблем с электрооборудованием становятся окисленные контакты колодок, которые необходимо очистить.

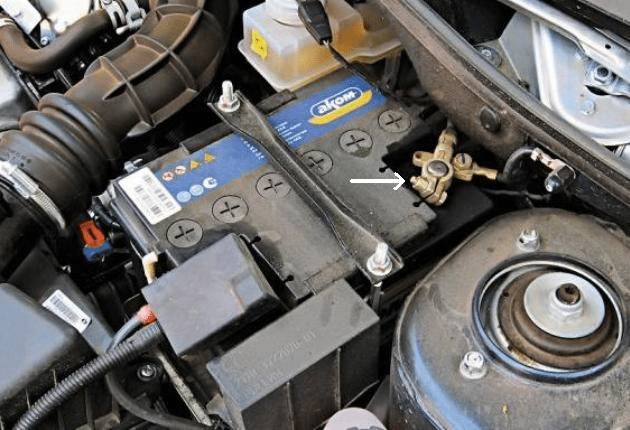

- Тщательно проверьте места соединения автомобиля с «массой». Нередко из-за ненадежного крепления возникают сбои в работе электрооборудования, поэтому простая замена ламп ближнего света на Калине может не решить проблему.
Используйте тестер:
- это устройство поможет выявить неисправные участки в электрической цепи;
- представляет собой универсальный инструмент для измерения электрических параметров.
Существует несколько видов таких приборов:
- цифровые, имеющие жидкристаллический дисплей;
- аналоговые;
- универсальные модели, которые могут быть оснащены как жидкристаллическим экраном, так и стрелочным индикатором.
Эксперты отмечают, что правильная диагностика проблем с лампами ближнего света на автомобиле Калина требует использования мультиметра. Этот инструмент позволяет проверить целостность цепи, а также измерить напряжение на контактах. В случае, если лампа не работает, первым делом рекомендуется проверить предохранитель, так как его перегорание является одной из самых распространенных причин. Замена предохранителя — простая процедура, которая может быть выполнена самостоятельно. Если же проблема не устраняется, стоит обратить внимание на реле, отвечающее за включение света. Замена реле также не требует специальных навыков и может значительно упростить процесс восстановления работоспособности системы освещения. Таким образом, использование мультиметра в сочетании с проверкой предохранителей и реле позволяет быстро и эффективно выявить и устранить неисправности.
Мультиметр
Во время ремонта рекомендуем воспользоваться цифровым устройством (иначе говоря, мультиметром), размеры которого небольшие.
Чтобы проверить обесточенные цепи устройство следует перевести в режим омметра:
- если нужно измерить очень низкое сопротивление (к примеру, в границах нескольких Ом), следует ввести уточнение – от полученного показателя вычитаем внутреннее сопротивление, электросопротивление щупов и проводов мультиметра (в пределах 0,07 Ом);
- для определения более точного значения устройство переключают в режим измерения низких значений сопротивлений (до двухсот Ом), затем следует замкнуть концы щупов.
Чтобы проверить цепи под напряжением, мультиметр следует переключить в режим вольтметра (границы допустимых измерений до двадцати вольт). Устройство способно измерить показания тока, потребляемого электрооборудованием автотранспорта (до десяти ампер).
В случае, когда задачей является узнать, есть или нет напряжение на определенном участке цепи, не прибегая к измерениям величины, можно задействовать специальный световой индикатор, рассчитанный на двенадцать вольт. Также можно использовать контрольную лампу.
Ее можно изготовить своими руками:
- потребуется автолампа мощностью до 4 Вт;
- возьмите 2 два провода, длина которых от 500 мм;
- припаяйте их к лампе.
| Проблема | Диагностика (Мультиметр) | Решение |
|---|---|---|
| Не горит лампа ближнего света (одна) | Проверка лампы: Извлечь лампу, прозвонить нить накала мультиметром в режиме прозвонки (звуковой сигнал или 0 Ом). Если нет сигнала/бесконечное сопротивление – лампа перегорела. | Замена лампы ближнего света. |
| Не горит лампа ближнего света (обе) | 1. Проверка предохранителя: Найти предохранитель ближнего света (см. схему Калины), извлечь, прозвонить мультиметром. Если нет сигнала/бесконечное сопротивление – предохранитель перегорел. 2. Проверка реле: Найти реле ближнего света. Проверить наличие напряжения на управляющей обмотке реле (12В при включенном ближнем свете) и на силовых контактах (12В постоянно). Если напряжение на управляющей обмотке есть, а на силовых контактах нет при включении, или реле не щелкает – реле неисправно. |
1. Замена предохранителя. 2. Замена реле ближнего света. |
| Лампа горит тускло или мерцает | 1. Проверка напряжения на клеммах лампы: Измерить напряжение на разъеме лампы мультиметром в режиме измерения постоянного напряжения (должно быть около 12В). Если напряжение значительно ниже – проблема в проводке или контактах. 2. Проверка массы: Измерить сопротивление между корпусом лампы и “массой” автомобиля (должно быть близко к 0 Ом). Плохая масса может быть причиной тусклого свечения. |
1. Проверка и очистка контактов разъема лампы, проверка целостности проводки. 2. Очистка и затяжка клемм массы. |
| Ближний свет не включается совсем (нет щелчка реле) | 1. Проверка напряжения на управляющей обмотке реле: Измерить напряжение на контактах управляющей обмотки реле при включении ближнего света (должно быть 12В). Если нет напряжения – проблема в подрулевом переключателе или проводке до реле. 2. Проверка самого реле: Подать 12В на управляющую обмотку реле напрямую (с соблюдением полярности). Если реле не щелкает – оно неисправно. |
1. Диагностика подрулевого переключателя, проверка проводки. 2. Замена реле ближнего света. |
Интересные факты
Вот несколько интересных фактов, связанных с темой “Лампа ближнего света на Калине”, использованием мультиметра, заменой реле и предохранителя:
-
Диагностика с помощью мультиметра: Мультиметр — это незаменимый инструмент для диагностики электрических систем автомобиля. С его помощью можно проверить целостность цепи, измерить напряжение и ток, а также определить, работает ли реле. Например, если лампа ближнего света не горит, мультиметр поможет выяснить, есть ли питание на лампе и исправно ли реле.
-
Реле и предохранители: В автомобиле ВАЗ-2111 (Калина) реле ближнего света отвечает за включение и отключение ламп. Если реле выходит из строя, это может привести к тому, что лампы не будут работать, даже если предохранитель цел. Замена реле — это простая процедура, которая может сэкономить время и деньги на ремонте.
-
Предохранители как защитный механизм: Предохранители в автомобиле защищают электрическую цепь от перегрузок и коротких замыканий. Если предохранитель ближнего света сгорел, это может быть признаком проблем в системе, таких как поврежденные провода или неисправные лампы. Регулярная проверка предохранителей и их замена при необходимости — важная часть обслуживания автомобиля, которая помогает избежать более серьезных поломок.
Фары
В автомобиле устанавливаются две блок-фары, в которых используются галогенные лампы. Каждая фара оснащена двумя винтами для регулировки светового пучка, что позволяет изменять его направление как в вертикальной, так и в горизонтальной плоскостях.
Фары оборудованы электрическим корректором, который, принимая во внимание нагрузку на автомобиль, дает возможность изменять вертикальное направление света прямо из салона. Кроме того, на блоке предусмотрены места для установки ламп указателей поворота (оранжевого цвета) и габаритных огней. Некоторые модели Лада Калина могут быть дополнены противотуманными фарами, которые монтируются в специальные отверстия переднего бампера.
Замена реле и предохранителя
Перед тем, как выполнять ремонт предохранителя, нужно уточнить и исправить причину перегорания.
Совет: чтобы элементы электрооборудования и далее оставались в работоспособном состоянии, не рекомендуется устанавливать самодельные модели или предохранители, имеющие увеличенный номинал.
Инструкция выполнения работ:
- Подготовьте автотранспорт к процессу и отсоедините провод от «минуса» аккумулятора.
- Потяните за выступ, размещенный слева на приборной панели, чтобы открыть монтажный блок.
- Найдите нужный предохранитель поврежденной электроцепи на корпусе монтажного блока, придерживаясь порядковой нумерации.
- Возьмите пинцет и вытащите его из гнезда.
- Сожмите корпус у предохранителя пинцетом. Испорченная нить укажет на отработанную деталь.
- Установите новый предохранитель, цена которого небольшая, придерживаясь того же номинала, каким был старый.
- Если потребуется заменить реле – в монтажном блоке есть съемник, который поможет осуществить эту задачу. Учтите, устанавливать следует деталь аналогичного типа.
- Закройте монтажный блок, подсоедините аккумулятор.

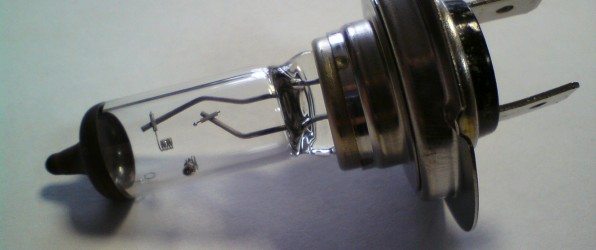

Процесс замены
Пришло время разобраться, как самостоятельно заменить лампу ближнего света на автомобиле Лада Калина. Из-за особенностей конструкции добраться до лампы не так просто, поэтому часть действий придется выполнять на ощупь.
Рекомендация: отсоедините воздушный фильтр – это упростит доступ к левой фаре, а снятие бачка омывателя стекол обеспечит удобный доступ к правой фаре.
Процесс замены левой лампы ближнего света в Ладе Калина выглядит следующим образом:
- Подготовьте автомобиль к работе: включите первую передачу, зафиксируйте ручной тормоз и подложите под колесо башмак.
-

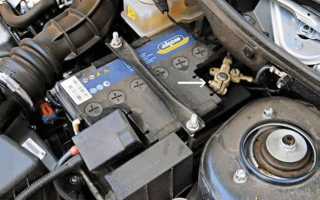

Отсоедините минусовую клемму от аккумулятора или, в крайнем случае, отключите наружное освещение.
-

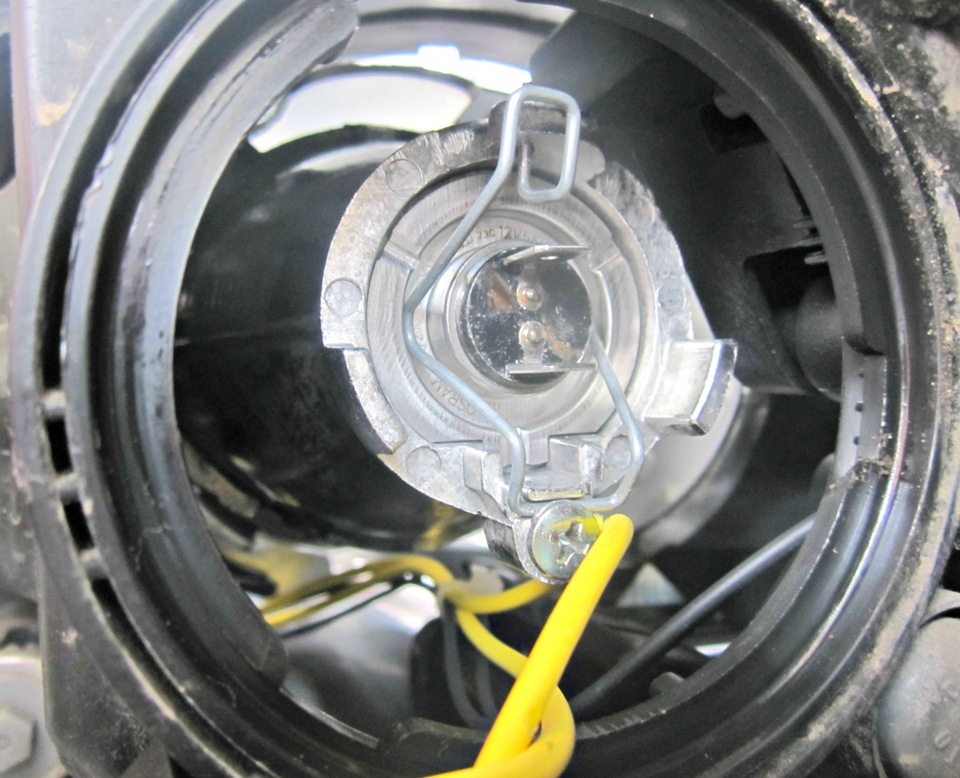

Уберите резиновую заглушку с секции ближнего света.
-
Отсоедините колодку с проводами от вывода лампы.
-
Освободите концы пружинного фиксатора из пазов, чтобы извлечь его.
- Достань испорченную лампу из гнезда.
- Установите новую лампу, следуя обратному порядку выполнения действий.
Вывод
Замена ламп или восстановление их работоспособности не является трудной задачей, поэтому ее выполнить можно без привлечения мастеров автосервиса прямо в дороге. Для этого необходимо следить, чтобы у вас всегда были нужные запасные части – набор предохранителей, реле и соответствующая лампочка. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.
Проверка проводки и соединений
Перед тем как приступить к замене лампы ближнего света на автомобиле ВАЗ Калина, важно убедиться в исправности проводки и соединений. Это поможет избежать повторных проблем с освещением в будущем. Для проверки проводки и соединений потребуется мультиметр, который позволит измерить напряжение и сопротивление в электрической цепи.
Первым шагом будет визуальный осмотр проводки. Проверьте, нет ли видимых повреждений, таких как обрывы проводов, коррозия на контактах или изоляции. Если вы заметили какие-либо повреждения, их необходимо устранить, прежде чем продолжать проверку.
После визуального осмотра подключите мультиметр к источнику питания. Установите его в режим измерения постоянного напряжения (DC Voltage). Затем проверьте напряжение на разъеме лампы ближнего света. Для этого:
- Снимите защитную крышку с фары, чтобы получить доступ к разъему.
- Подключите черный щуп мультиметра к массе автомобиля (например, к металлической части кузова).
- Подключите красный щуп к положительному контакту разъема лампы.
- Включите зажигание и включите ближний свет.
Если мультиметр показывает напряжение в пределах 12-14 В, это означает, что проводка исправна, и проблема может заключаться в самой лампе или в реле. Если напряжение отсутствует, необходимо проверить предохранитель и реле.

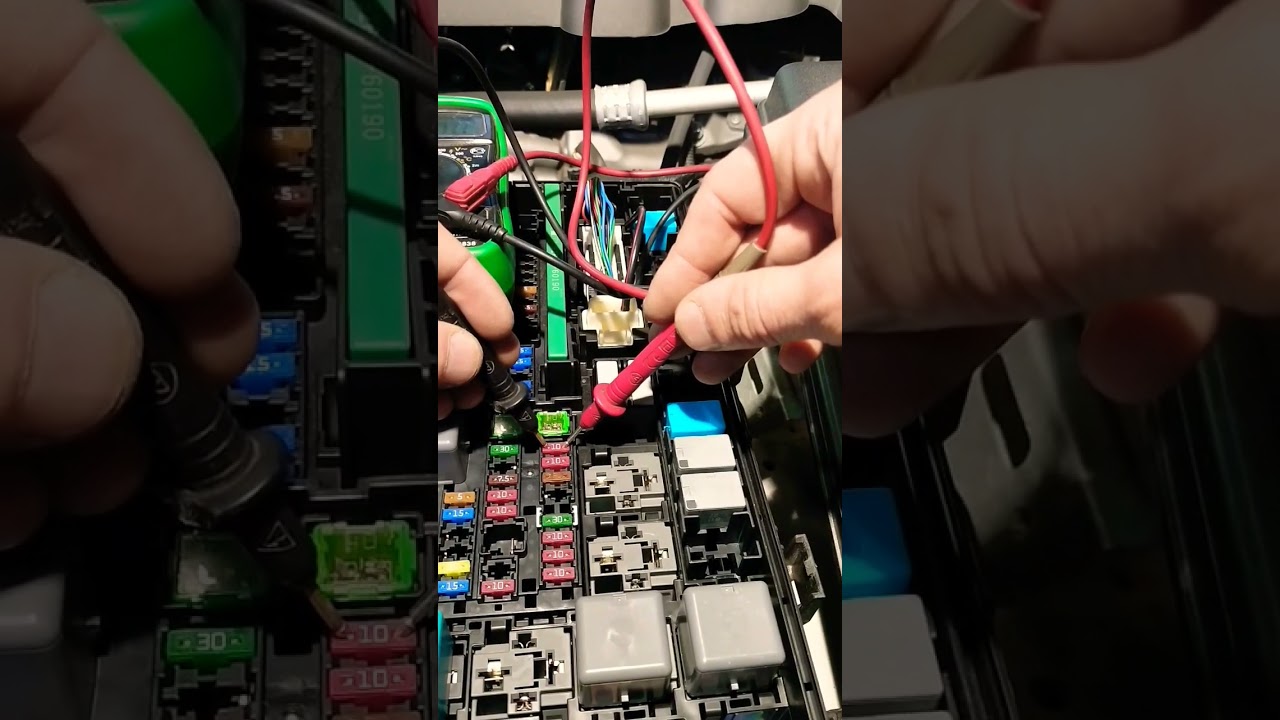

Для проверки предохранителя:
- Найдите блок предохранителей, который обычно расположен под рулевой колонкой или в моторном отсеке.
- Снимите предохранитель, отвечающий за ближний свет (информация о его номере указана в инструкции по эксплуатации).
- Используя мультиметр, проверьте целостность предохранителя, установив его в режим измерения сопротивления (Ohm).
- Если мультиметр показывает бесконечное сопротивление, предохранитель сгорел и его необходимо заменить.
Если предохранитель исправен, следующим шагом будет проверка реле. Реле также может находиться в блоке предохранителей или в отдельном блоке реле. Для проверки реле:
- Снимите реле из гнезда.
- Проверьте его целостность, используя мультиметр в режиме измерения сопротивления.
- Если реле не срабатывает, его следует заменить на новое.
После выполнения всех проверок и замены неисправных компонентов, соберите все обратно и протестируйте работу ближнего света. Если свет работает, значит, проблема была успешно устранена. Если же нет, возможно, потребуется более глубокая диагностика электрической системы автомобиля.
