Карбюратор К-151д — ключевой элемент системы питания автомобилей, и его настройка влияет на работу двигателя, расход топлива и производительность. В статье рассмотрим процесс регулировки холостого хода (ХХ), подачи воздуха (ПУ) и подачи топлива (ПК) для карбюратора К-151д. Вы узнаете, как правильно настроить карбюратор, что поможет избежать дорогостоящего ремонта и улучшить эксплуатационные характеристики автомобиля.
Проблемы в работе карбюратора
Большинство проблем связано с неправильной настройкой или засорением калибровочных отверстий мелкими частицами и смолистыми отложениями.
- Нестабильная работа двигателя на холостом ходу. Проблема может быть не в карбюраторе, а в проводке между ним и педалью акселератора. Для диагностики отключите провод от устройства и вручную подвиньте дроссель на работающем двигателе. Если обороты снизились до нужного уровня, проблема в проводе. В противном случае проверьте карбюратор на коррозию и загрязнения.
- Протечка бензина. Основная причина — проблемы в поплавковой камере, повышенное давление или неправильная регулировка поплавка. Проверьте давление топлива; если оно в норме, ищите неисправность в поплавковой камере.
- Загрязнение свечей зажигания. Нагар на свечах указывает на избыток топлива. Это может быть вызвано неисправным клапаном или неправильным уровнем топлива. В последнем случае отрегулируйте поплавок и проверьте давление.
Эксперты отмечают, что самостоятельная регулировка холостого хода (ХХ), подкачивающего устройства (ПУ) и пускового клапана (ПК) карбюратора К-151д требует внимательности и точности. Правильная настройка этих параметров обеспечивает стабильную работу двигателя и его экономичность. Специалисты рекомендуют начинать с проверки состояния всех компонентов карбюратора, так как износ или загрязнение могут значительно повлиять на его функционирование.
Регулировка ХХ должна осуществляться при прогретом двигателе, что позволяет добиться более точных результатов. При настройке ПУ важно учитывать особенности конкретного автомобиля, так как разные модели могут требовать различных подходов. Настройка ПК также играет ключевую роль в обеспечении легкого запуска двигателя в холодное время года. В целом, эксперты подчеркивают, что правильная регулировка карбюратора не только улучшает производительность, но и продлевает срок службы двигателя.
Видео – Устройство и работа карбюратора К-151Д
https://youtube.com/watch?v=76fPf_0DA84
| Параметр | Регулировочный винт | Действие при повороте винта |
|---|---|---|
| Скорость холостого хода (ХХ) | Винт качества смеси (на корпусе карбюратора) | По часовой стрелке – уменьшение оборотов, против часовой стрелки – увеличение оборотов |
| Скорость холостого хода (ХХ) | Винт количества смеси (на дроссельной заслонке) | По часовой стрелке – уменьшение оборотов, против часовой стрелки – увеличение оборотов |
| Качество смеси на холостом ходу (ХХ) | Винт качества смеси (на корпусе карбюратора) | По часовой стрелке – обеднение смеси, против часовой стрелки – обогащение смеси |
| Качество смеси на переходных режимах (ПУ) | Эмульсионные жиклеры (внутри карбюратора, требуют замены, а не регулировки) | Замена на жиклеры с другим калибром для корректировки |
| Качество смеси на полном газу (ПК) | Главный жиклер (внутри карбюратора, требуют замены, а не регулировки) | Замена на жиклер с другим калибром для корректировки |
| Положение дроссельной заслонки на ХХ | Винт холостого хода (на дроссельной заслонке) | По часовой стрелке – уменьшение зазора, против часовой стрелки – увеличение зазора |
Интересные факты
Вот несколько интересных фактов о карбюраторе К-151Д и его регулировке:
-
Простота настройки: Карбюратор К-151Д был разработан с учетом простоты эксплуатации и настройки. Это позволяет владельцам автомобилей самостоятельно регулировать холостой ход (ХХ), подачу топлива (ПУ) и подачу карбюраторного воздуха (ПК) без необходимости обращения в сервис. Это особенно актуально для владельцев старых автомобилей, где такие навыки могут существенно сэкономить время и деньги.
-
Влияние на экономию топлива: Правильная регулировка карбюратора К-151Д может значительно повлиять на экономию топлива и общую производительность двигателя. Неправильные настройки могут привести к увеличению расхода топлива и ухудшению динамики автомобиля, в то время как оптимальные параметры обеспечивают более плавную работу двигателя и снижение выбросов.
-
Историческая значимость: Карбюратор К-151Д был широко использован на многих моделях советских автомобилей, таких как “Москвич” и “Волга”. Его конструкция и принципы работы стали основой для многих других карбюраторов, что делает его важной частью истории автомобилестроения в СССР. Регулировка карбюраторов того времени стала важным навыком для многих автолюбителей и механиков.

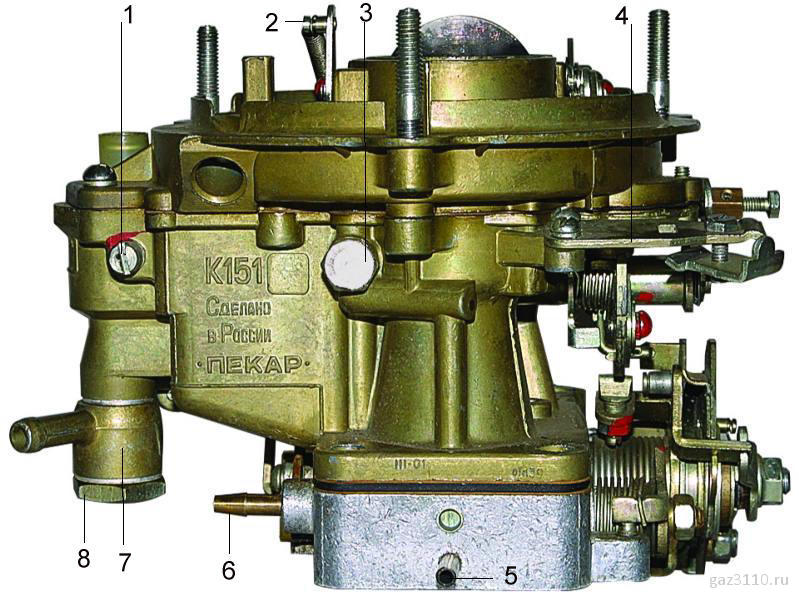

Настройка карбюратор К-151
Комплексная настройка карбюратора К-151д включает:
- настройку поплавковой камеры (ПК);
- корректировку пускового устройства (ПУ);
- регулировку системы холостого хода (ХХ).
Настройка ПК
Сначала снимите крышку карбюратора и откачайте не менее четверти топлива из поплавковой камеры с помощью резиновой груши. Установите коленчатый вал двигателя так, чтобы диафрагма топливного насоса была заблокирована. Начните подкачивать топливо. Когда уровень жидкости стабилизируется, прекратите подкачку. Уровень топлива должен быть на 3 см ниже верхней кромки средней части карбюратора. Чтобы поднять уровень, аккуратно отогните язычок поплавка вверх отверткой, не снимая его. Для понижения уровня отогните язычок вниз, придерживая поплавок.
После регулировки проверьте уровень топлива еще раз. Он должен соответствовать рекомендациям производителя. Регулировка не требует частого выполнения, так как изменения могут быть вызваны износом компонентов или некорректным вмешательством.
Настройка ПУ
Регулировка может проводиться на снятом или установленном карбюраторе.
Читайте также:
Регулировка ПУ на снятом карбюраторе. Слегка откройте дроссельную заслонку, повернув её до упора и зафиксировав рычаг управления пусковым устройством. Затем отпустите заслонку и проверьте зазор между кромкой заслонки и стенкой камеры с помощью сверла или другого инструмента. Он должен составлять 1,65 ±1,5 мм. Для корректировки отвинтите контргайку и вращайте винт-упор, сохраняя плоскость головки винта перпендикулярной плоскости кулачка.
Настройте тягу, соединяющую ось воздушной заслонки с рычагом управления ПУ. При полностью закрытой заслонке зазор между рычагами должен составлять 0,5 ±0,3 мм. При необходимости измените длину тяги, вращая её головку.
Проверьте зазор при наличии разряжения. Не отпуская рычаг управления ПУ, утапливайте шток отверткой и измеряйте зазор у нижней кромки заслонки. Он должен быть в пределах 6,5 ±0,5 мм. При необходимости отрегулируйте зазор, вращая винт, соединяющий половинки рычага ПУ.

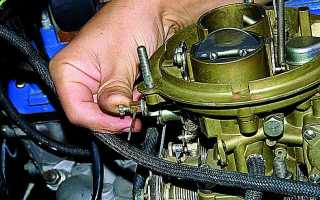

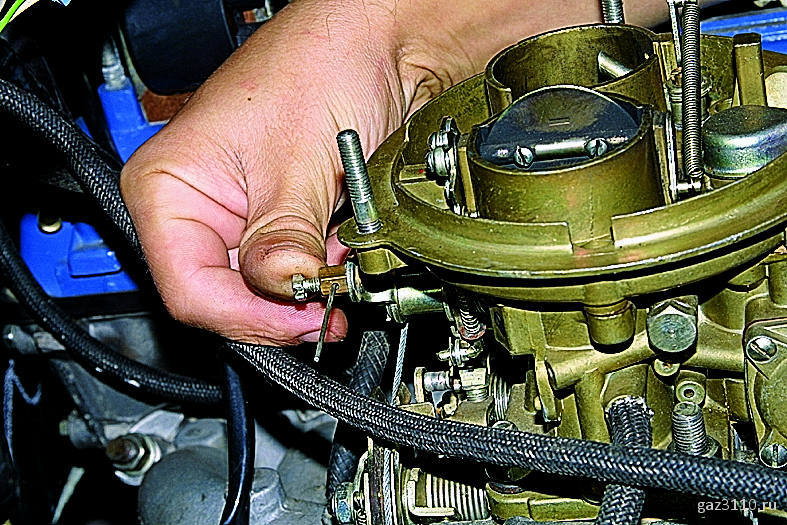

Регулировка ПУ на автомобиле. Снимите воздушный фильтр и запустите двигатель. Аккуратно нажмите на педаль газа и максимально вытяните на себя рычаг управления заслонкой. При полном открытии воздушной заслонки обороты двигателя должны составлять 2600 ±1000 об/мин. Если обороты выходят за пределы, отвинтите контргайку и отрегулируйте винт-упор рычага ДЗ первой камеры до достижения нужных оборотов. После этого затяните контргайку.
Примечание. Из-за сложного доступа к винту опытные водители часто выполняют эту регулировку, аккуратно подгибая рычаг управления ПУ.
Видео – Регулировка холостого хода на К-151д
Суть настройки ХХ заключается в том, чтобы карбюратор обеспечивал устойчивую работу двигателя с минимальным выбросом СО2 в выхлопных газах. В идеале регулировку рекомендуется выполнять с использованием газоанализатора. Однако вполне удовлетворительных результатов можно достичь, выполнив настройку без данного прибора.
На предварительно прогретом двигателе при фиксированном положении винта, регулирующего количество топливной смеси, вращаем штуцер качества до тех пор, пока обороты двигателя, не достигнут максимального значения. Затем вращением винта количества увеличиваем частоту вращения на 110 ±10 об/мин выше по сравнению с обычными оборотами двигателя в режиме ХХ. После этого вращаем винт качества и снижаем обороты на 110 ±10 об/мин.
По сравнению с серией 151 (151д) карбюратор К-151с имеет следующие конструктивные особенности:
- улучшенный малый диффузор, который отличается более стабильными характеристиками и позволяет создавать большее разряжение;
- в ускорительном насосе предусмотрены выводы распылителей в обе камеры;
- бесступенчатый привод ПУ обеспечивает более гибкое управление двигателем в процессе запуска и прогрева, а также исключает необходимость нажатия на педаль акселератора перед запуском холодного мотора.
Советы по обслуживанию карбюратора К-151Д
Обслуживание карбюратора К-151Д требует внимательного подхода и понимания его конструкции. Для достижения оптимальной работы двигателя необходимо регулярно проверять и настраивать его параметры, такие как холостой ход (ХХ), положение ускорительного насоса (ПУ) и положение клапана качества (ПК).
-
Читайте также:
Регулировка холостого хода (ХХ)
Холостой ход — это режим работы двигателя, когда он не подает мощность на трансмиссию. Для правильной настройки ХХ необходимо выполнить следующие шаги:
- Запустите двигатель и дайте ему прогреться до рабочей температуры.
- Убедитесь, что все системы автомобиля работают исправно, а также проверьте уровень топлива в баке.
- С помощью отвертки откройте винт регулировки холостого хода, который обычно расположен на корпусе карбюратора. Поворачивайте его медленно, пока не достигнете стабильной работы двигателя.
- Оптимальная частота вращения коленчатого вала на холостом ходу для карбюратора К-151Д составляет 800-900 об/мин. Используйте тахометр для точной настройки.
- После достижения нужных оборотов, проверьте работу двигателя на холостом ходу. Он должен работать ровно, без перебоев и провалов.
Настройка положения ускорительного насоса (ПУ)
Ускорительный насос отвечает за подачу дополнительного объема топлива в момент резкого нажатия на педаль акселератора. Для его настройки выполните следующие действия:
- Снимите крышку карбюратора и проверьте состояние мембраны ускорительного насоса. Если она изношена или повреждена, замените ее.
- Проверьте, чтобы рычаг ускорительного насоса свободно перемещался и не имел заеданий.
- Настройте положение рычага так, чтобы он начинал действовать при первом нажатии на педаль акселератора. Это можно сделать, изменяя длину штока или положение крепления.
- После настройки проведите тест-драйв, чтобы убедиться, что двигатель реагирует на нажатие педали акселератора без задержек и провалов.
Регулировка положения клапана качества (ПК)
Клапан качества отвечает за соотношение воздух-топливо в смеси, что критично для работы двигателя. Для его настройки следуйте этим шагам:
- Снимите крышку карбюратора и найдите винт регулировки клапана качества.
- Поворачивайте винт, чтобы изменить соотношение смеси. Обычно, поворот по часовой стрелке обогащает смесь, а против — обедняет.
- После каждой регулировки проводите тест-драйв, чтобы оценить работу двигателя. Обратите внимание на его поведение при различных режимах работы.
- Идеальная настройка должна обеспечивать стабильную работу двигателя на всех режимах, без задымления и перебоев.
Регулярное обслуживание и правильная настройка карбюратора К-151Д помогут обеспечить надежную работу двигателя и продлить срок его службы. Не забывайте о важности использования качественного топлива и регулярной проверки состояния всех компонентов карбюратора.
Вопрос-ответ
Как правильно настроить холостой ход на карбюраторе К-151д?
Для настройки холостого хода на карбюраторе К-151д необходимо сначала прогреть двигатель до рабочей температуры. Затем, с помощью винта регулировки холостого хода, который обычно расположен на корпусе карбюратора, нужно установить обороты двигателя в пределах 800-1000 об/мин. Важно следить за стабильностью работы двигателя и при необходимости корректировать настройки.
Что такое ПУ и ПК в контексте карбюратора К-151д?
ПУ (первичный узел) и ПК (первичный канал) – это элементы карбюратора, отвечающие за подачу топлива и его смешивание с воздухом. Правильная регулировка этих узлов влияет на экономичность работы двигателя и его мощность. Для настройки ПУ и ПК необходимо следовать рекомендациям производителя и проводить регулировку с учетом состояния двигателя и его работы.
Какие инструменты понадобятся для самостоятельной регулировки карбюратора?
Для самостоятельной регулировки карбюратора К-151д вам понадобятся следующие инструменты: отвертка с плоским лезвием для регулировки винтов, тахометр для измерения оборотов двигателя, а также ключи для демонтажа и установки карбюратора. Рекомендуется также иметь под рукой манометр для проверки давления в системе, если это необходимо.
Советы
СОВЕТ №1
Перед началом регулировки карбюратора К-151д обязательно ознакомьтесь с инструкцией производителя. Это поможет вам понять основные параметры и особенности работы устройства, что значительно упростит процесс настройки.
СОВЕТ №2
Используйте манометр для точной настройки холостого хода (ХХ). Правильное давление в системе поможет избежать проблем с запуском двигателя и обеспечит его стабильную работу на низких оборотах.
СОВЕТ №3
Регулируйте подачу топлива (ПУ) и качество смеси (ПК) поэтапно, проверяя работу двигателя после каждой корректировки. Это позволит вам избежать резких изменений и даст возможность точно настроить карбюратор под ваши условия эксплуатации.
СОВЕТ №4
Не забывайте о регулярной чистке карбюратора и его компонентов. Загрязнения могут существенно повлиять на работу устройства, поэтому периодическое обслуживание поможет поддерживать оптимальную производительность.
