Подшипник коленвала – ключевой элемент, обеспечивающий работу двигателя автомобиля. Он поддерживает коленчатый вал и минимизирует трение, что влияет на производительность и долговечность мотора. В статье рассмотрим процесс снятия и замены подшипника коленвала, а также его функции и важность в конструкции двигателя. Эти знания помогут правильно выполнить ремонт и продлить срок службы автомобиля.
Подшипник в конструкции коленчатого вала
Коленчатый вал — ключевая деталь двигателя, преобразующая возвратно-поступательное движение поршней в вращательное, передаваемое на трансмиссию. На обоих концах вала установлены подшипники, фиксирующие его в блоке цилиндров и обеспечивающие вращение с минимальным трением. Один из подшипников имеет широкую обойму для установки первичного вала трансмиссии, о котором и пойдет речь.
Эта деталь постоянно испытывает нагрузки, перепады температур и механические воздействия, поэтому подшипник должен быть качественным и выполнять свои функции эффективно.
Кроме подшипника, в месте его установки крепится сальник коленчатого вала. Этот уплотнитель оказывается под угрозой при повреждении подшипника. Если подшипник выходит из строя, он начинает вибрировать и может задевать сальник, что приводит к его трещинам и утечке масла. Поврежденный подшипник также вызывает дисбаланс коленчатого вала, что приводит к неравномерному вращению и вибрации.
Проблемы могут возникнуть не только с коленчатым валом, но и с первичным валом коробки передач. Этот узел более чувствителен к перегрузкам, и его повреждение может вызвать серьезные проблемы в работе трансмиссии.
Согласно мнению экспертов, замена подшипника коленвала — это задача, требующая внимательности и точности. Первым шагом является демонтаж двигателя, что позволяет получить доступ к коленвалу. Специалисты рекомендуют использовать качественные инструменты, чтобы избежать повреждений деталей. Важно тщательно очистить место установки нового подшипника, так как загрязнения могут привести к его быстрому износу. При установке нового подшипника необходимо следить за правильной ориентацией и зазором, что обеспечит его долговечность. Эксперты также подчеркивают важность использования оригинальных запчастей, так как это гарантирует надежность и стабильную работу двигателя в дальнейшем.
Диагностика неисправности подшипника
Неисправный подшипник определить достаточно сложно и более информативной будет выглядеть элементарная разборка всего узла. Однако есть и другие признаки, по которым можно судить о неисправности подшипника коленвала.
Как было сказано ранее, повреждение подшипника непременно ведет к повреждению сальника коленчатого вала. Сальник начинает пропускать порцию масла в трансмиссию автомобиля. Оно попадает на диск сцепления, который, уменьшив свое трение, будет пробуксовывать и даст автомобилю нормально разогнаться. Данное явление может сопровождаться повышенным биением коленвала внутри блока цилиндров. Чтобы обнаружить его, достаточно просто прислушаться к поведению двигателя.
Также при повреждении этого подшипника можно заметить странное поведение коробки передач: скорости включаются с странными звуками в виде «подрыкиваний», а то и вовсе не включаются или включаются с рывками и ударами.
Читайте также:
| Этап работы | Необходимые инструменты и материалы | Важные замечания и предосторожности |
|---|---|---|
| Демонтаж двигателя/коленвала | Специальный съемник подшипников коленвала, гайковерт, набор ключей, подъемник двигателя, защитные очки, перчатки | Обеспечить надежную фиксацию двигателя. Соблюдать осторожность при работе с тяжелыми деталями. Записать порядок сборки всех деталей. |
| Демонтаж старого подшипника | Нагрев (индукционная плита или горелка), молоток, пробойник, съемник подшипников (внутренний и/или наружный), защитные очки | Равномерный нагрев предотвратит повреждение коленвала. Избегать сильных ударов по коленвалу. Использовать подходящий съемник для предотвращения повреждения коленвала и нового подшипника. |
| Подготовка посадочного места | Чистящие средства, калибры, шлифовальная бумага (при необходимости), микрофибра | Тщательно очистить посадочное место от остатков старого подшипника, грязи и масла. Проверить посадочное место на наличие повреждений. При необходимости, аккуратно отшлифовать поверхность. |
| Установка нового подшипника | Специальная оправки для запрессовки подшипника, пресс (гидравлический или механический), смазка для подшипников | Использовать правильную оправку для равномерной запрессовки. Избегать перекоса подшипника. Нанести смазку на подшипник перед установкой. |
| Сборка и проверка | Все инструменты, использованные на предыдущих этапах, динамометрический ключ | Проверить затяжку всех крепежных элементов с помощью динамометрического ключя. Проверить легкость вращения коленвала. Убедиться в отсутствии люфтов. |
Интересные факты
Вот несколько интересных фактов о замене подшипника коленвала:
-
Критическая роль подшипников: Подшипники коленвала играют ключевую роль в работе двигателя, обеспечивая плавное вращение коленчатого вала. Их износ может привести к серьезным повреждениям двигателя, поэтому регулярная проверка и замена подшипников — важная часть технического обслуживания.
-
Методы снятия подшипников: Существует несколько методов снятия подшипников коленвала, включая использование специальных съемников, которые позволяют избежать повреждений как подшипника, так и самого коленвала. Важно правильно выбрать инструмент, чтобы обеспечить безопасное и эффективное извлечение.
-
Тепловая обработка: Для облегчения установки новых подшипников иногда используется метод нагрева. Подшипники можно нагреть до определенной температуры, что позволяет им расшириться и легче устанавливаться на коленвал. Однако важно следить за температурой, чтобы не повредить материал подшипника.
Как поменять подшипник коленвала ВАЗ 2107
При выявлении неисправностей необходимо заменить подшипник, чтобы избежать поломки коробки передач и коленчатого вала. Для этого потребуется снять коробку передач и обеспечить доступ к подшипнику. Далее представлена инструкция по выполнению этой задачи.
Этапы работы:
- Установите автомобиль на смотровую яму и подложите противооткатные упоры под колеса. Откройте капот и отсоедините отрицательную клемму аккумулятора. В салоне снимите панель с навесным оборудованием и отсоедините рычаг переключения передач. Нажмите на рычаг и с помощью отвертки аккуратно вытяните втулку. Сдвинув ее вниз, извлеките рукоятку. Не забудьте извлечь стержень втулки, разжав ее двумя отвертками.
- Отодвиньте ковролин в салоне и открутите саморезы, крепящие уплотняющую крышку вокруг рычага переключения передач. Снимите крышку и отложите ее в сторону.
- Отключите клеммы выключателя фонарей заднего хода на коробке передач. Затем открутите трос привода спидометра и подвесьте его вниз. Выкрутите болты крепления стартера и немного сдвиньте его вперед, не отсоединяя от проводов. Подвесьте стартер в подкапотном пространстве. Демонтируйте привод сцепления.
- Открутите упругую муфту карданного вала со стороны коробки передач и освободите кардан. Попросите помощника удерживать коробку передач, пока вы откручиваете болты, крепящие ее к двигателю. Не забудьте открутить поперечину, удерживающую коробку сзади.

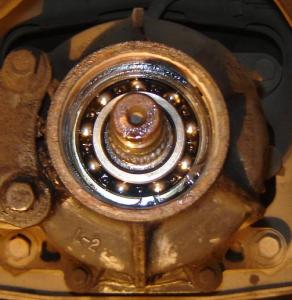

- Аккуратно выведите коробку передач назад, вытаскивая первичный вал. После снятия коробки открутите крепление корзины сцепления и снимите ее вместе с диском. Затем демонтируйте маховик двигателя. Перед вами откроется подшипник коленчатого вала.
Видео – Как снять подшипник с коленвала
Снять подшипник достаточно просто, главное знать, как он там посажен. Установка любого подшипника выполняется при помощи пресса, поэтому достать его руками попросту не получится. Для его снятия можно воспользоваться множеством способов, но мы перечислим лишь два из них.
Первый – это просто разбить старый подшипник при помощи молотка и зубила. Метод этот хоть и действенный, но опасный для сальника коленвала, осколки могут попасть в блок цилиндров и повредить его. Поэтому пользоваться таким способом можно только в крайнем случае.
Второй способ более рациональный, но долгий, однако попробовать его стоит. Для этого подбирается болт произвольной длины, которая превышает длину подшипника. Самым главным условием является диаметр шляпки – она должна быть точно таких же размеров, что и отверстие внутренней обоймы подшипника. Внутрь обоймы кладется порция солидола, а болт устанавливается внутрь обоймы шляпкой. После этого, наносите удары молотком сверху болта. Таким образом, шляпка, выполняя функции поршня, сдавливает солидол, который и выдавливает подшипник. Постепенно увеличивайте порцию солидола по мере продвижения подшипника.

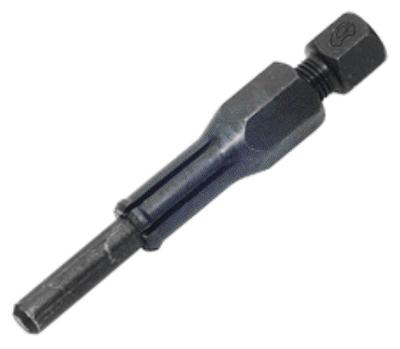

И все же, настоятельно рекомендуется приобрести специальный съемник, который поможет вам не только снять подшипник, но и установить на его место новый. Что касается установки, то ее можно производить при помощи молотка с мягкой подкладкой, но в этом случае, удары должны наноситься по всей окружности обоймы, чтобы подшипник вошел равномерно. Сборка деталей производится в обратной последовательности.
Советы по выбору и покупке подшипника коленвала
При выборе и покупке подшипника коленвала необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную работу двигателя и избежать дополнительных затрат на ремонт в будущем.
1. Определите тип подшипника: Существует несколько типов подшипников коленвала, включая подшипники скольжения и подшипники качения. Подшипники скольжения чаще используются в двигателях внутреннего сгорания, в то время как подшипники качения могут встречаться в некоторых современных конструкциях. Убедитесь, что вы знаете, какой именно тип подшипника требуется для вашего двигателя.
2. Проверьте размеры: Перед покупкой подшипника необходимо точно измерить его размеры. Это включает в себя внутренний и внешний диаметр, а также ширину. Неправильные размеры могут привести к неправильной установке и, как следствие, к повреждению двигателя. Используйте штангенциркуль для точных измерений.
3. Обратите внимание на материал: Подшипники коленвала могут быть изготовлены из различных материалов, таких как бронза, сталь или композитные материалы. Выбор материала зависит от условий эксплуатации двигателя и его мощности. Например, для высоконагруженных двигателей лучше выбирать подшипники из высококачественной стали с хорошими антикоррозийными свойствами.
4. Изучите производителя: Приобретайте подшипники только у проверенных производителей. Известные бренды, такие как SKF, FAG, Timken и другие, предлагают высококачественные изделия с гарантией. Не стоит экономить на качестве, так как это может привести к серьезным проблемам в будущем.
5. Проверьте наличие сертификатов: Убедитесь, что подшипник имеет все необходимые сертификаты качества и соответствует стандартам. Это может быть подтверждено документами от производителя или независимых лабораторий.
6. Сравните цены: Перед покупкой рекомендуется сравнить цены на подшипники в различных магазинах и интернет-магазинах. Однако не стоит выбирать самый дешевый вариант, так как это может негативно сказаться на качестве. Лучше всего найти оптимальное соотношение цены и качества.
7. Учитывайте условия эксплуатации: Если ваш двигатель работает в тяжелых условиях (высокие температуры, повышенные нагрузки), выбирайте подшипники, которые специально предназначены для таких условий. Это обеспечит их долговечность и надежность.
8. Консультация с профессионалами: Если вы не уверены в своем выборе, не стесняйтесь обратиться за советом к специалистам или механикам. Они могут помочь вам выбрать подходящий подшипник, основываясь на вашем конкретном случае и опыте.
Следуя этим советам, вы сможете выбрать и купить подшипник коленвала, который будет надежно служить в вашем двигателе, обеспечивая его эффективную и долговечную работу.
-
Читайте также:
Вопрос-ответ
Как определить, что подшипник коленвала нуждается в замене?
Признаки, указывающие на необходимость замены подшипника коленвала, включают посторонние шумы из области двигателя, вибрации при работе, а также утечки масла. Если вы заметили эти симптомы, рекомендуется провести диагностику и, при необходимости, заменить подшипник.
Какие инструменты понадобятся для замены подшипника коленвала?
Для замены подшипника коленвала вам понадобятся такие инструменты, как набор ключей, отвертки, съемник подшипников, молоток, а также специальные приспособления для установки подшипников. Также полезно иметь под рукой смазку и чистящие средства.
Сколько времени занимает замена подшипника коленвала?
Время, необходимое для замены подшипника коленвала, может варьироваться в зависимости от модели автомобиля и уровня подготовки механика. В среднем, процесс может занять от 3 до 6 часов, включая разборку и сборку двигателя.
Советы
СОВЕТ №1
Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. Это поможет вам понять, какие инструменты и детали вам понадобятся, а также особенности замены подшипника коленвала для вашей модели.
СОВЕТ №2
При снятии подшипника используйте специальный съемник, чтобы избежать повреждения коленвала и других компонентов двигателя. Если у вас нет съемника, можно аккуратно использовать молоток и деревянный брусок, но будьте осторожны, чтобы не повредить детали.
СОВЕТ №3
Перед установкой нового подшипника убедитесь, что все поверхности чистые и свободны от грязи и старой смазки. Это обеспечит надежное крепление и продлит срок службы нового подшипника.
СОВЕТ №4
После замены подшипника обязательно проверьте уровень масла в двигателе и, если необходимо, долейте его. Также рекомендуется провести пробный запуск двигателя и внимательно слушать на наличие посторонних звуков, чтобы убедиться, что все установлено правильно.
