Проверка ротора стартера — важная процедура для диагностики проблем с запуском двигателя автомобиля. В статье рассмотрим методы проверки ротора, включая использование мультиметра и другие способы. Правильное выполнение этой проверки поможет выявить неисправности на ранней стадии, сэкономить время и деньги на ремонте и обеспечить надежную работу автомобиля.
Основные неисправности
Существуют основные неисправности ротора:
- Срабатывание шипов под втулки;
- Межвитковое короткое замыкание;
- Замыкание на массу;
- Ослабление коллекторных выводов.
Эти неисправности приводят к дефектам пускового устройства и проблемам в системе зажигания.
Важно. Неисправности не устраняются мгновенно и требуют действий от владельца автомобиля.
Некоторые неисправности можно устранить самостоятельно, другие требуют помощи специалистов. В любом случае понадобятся инструменты и оборудование.
| Способ проверки | Действие |
|---|---|
| Проверьте ротор на износ или повреждения от обмотки возбуждения | При необходимости замените ротор |
| Проверьте состояние поверхности коммутатора | Если поверхность загрязнена или обожжена, обработайте наждачной бумагой или на токарном станке, либо восстановите с помощью наждачной бумаги № 500 или № 600. |
| Проверьте диаметр коммутатора | Если диаметр меньше допустимого, замените ротор. |
| Измерьте биение коммутатора | Стандартное биение (новый): 0-0,22 мм; предельный износ – 0,05 мм. Если биение в норме, проверьте наличие угольной пыли или латунных частиц между ламелями. Если биение превышает допустимые значения, замените ротор. |
| Проверьте глубину углубления слюды | При необходимости прорежьте слюду ножовочным полотном до нормы. Если не удается соблюсти предельное значение, замените ротор. Глубина углубления слюды коммутатора должна составлять: стандарт (новый) – 0,5-0,8 мм; предельный износ: 0,2 мм. |
| Проверьте проводимость между ламелями коммутатора | Если между ламелями есть обрыв, замените ротор. |

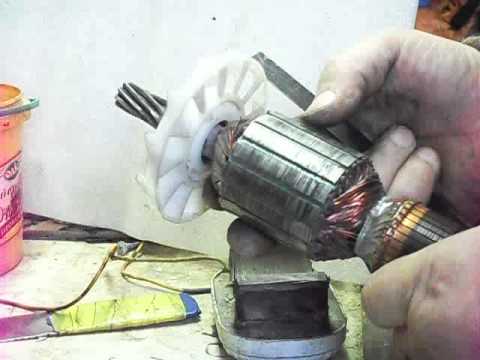

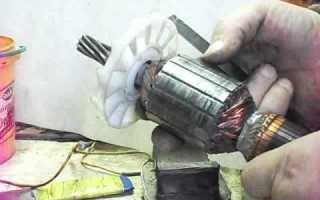

| Установите ротор на стенд и поднесите ножовочное полотно к сердечнику ротора | Если полотно притягивается к сердечнику или вибрирует при вращении, это указывает на короткое замыкание в роторе. Замените ротор. |
| С помощью омметра проверьте отсутствие проводимости между коммутатором и сердечником катушки, а также между коммутатором и валом ротора | Если проводимость присутствует, замените ротор. |
Эксперты рекомендуют несколько методов для проверки ротора стартера, чтобы обеспечить его надлежащее функционирование. Во-первых, визуальный осмотр является важным этапом: необходимо проверить наличие трещин, сколов и других повреждений на поверхности ротора. Во-вторых, можно использовать мультиметр для измерения сопротивления обмоток. Нормальные значения укажут на исправность ротора, в то время как отклонения могут свидетельствовать о коротком замыкании или обрыве. Третий метод включает проверку на наличие люфта в подшипниках, что также может указывать на износ. Наконец, тестирование ротора в условиях нагрузки позволит оценить его производительность и выявить возможные проблемы в работе стартера. Эти методы помогут обеспечить надежность и долговечность системы запуска автомобиля.
Ремонт ротора
Практически любая неисправность ротора пускового устройства может привести к созданию большой проблемы. Однако чтобы устранить её, одной диагностики мало. Нужно определить конкретное место замыкания, хорошенько прочистив контакты и протестировав импеданс мультиметром в режиме Ом.
Главное – изолировать участок проблемы. Можно воспользоваться супер клеем и асбестом, который поможет клеевому составу мгновенно застыть.
Если проблемное место определить не получается, то используется такой вариант. Все ламели соединяются вместе. Для этого используется проволока из мягкого металла – медная, к примеру. Затем подаётся напряжение на краткий период времени – можно воспользоваться сварочным аппаратом, соединённым к массе якоря и коллектора. Если в каком-либо месте будет наблюдаться дуга, и это место выгорит после подачи тока, значит, оно и есть место короткого замыкания.
Хуже всего, когда наблюдается замыкание между витками. Дефект можно найти и исправить только с помощью ППЯ. Это специальное оборудование, трансформаторный аппарат, который эффективно диагностирует якорь.
Как правило, межвитковое замыкание происходит на видимых участках, что позволяет заметить проблему. Что касается причины такой ситуации, то её следует искать в потерявших форму обмоточных проводах. Безусловно, достаточно будет устранить все помехи, на отремонтированный участок обязательно нанести слой лака, чтобы создать некую защиту.
Читайте также:

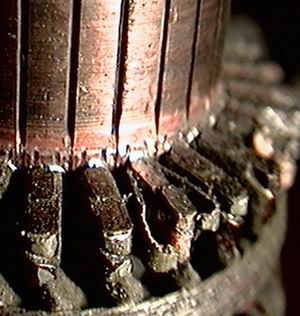

Понятно, что КЗ повлияет непосредственно на коллектор. Его пластины при сильном замыкании выгорят, он целиком разрушится. Нужна пайка. Рекомендуется хорошенько зачистить поверхность, чтобы пайка дала наибольший эффект.
Зачистку можно проводить с помощью бормашинки. Ею эффективно зачищаются контакты петушков, провода и поверхности.
В качестве материала для пайки желательно применять стандартное олово. Рекомендуется хорошенько прогреть перед операцией паяльник. Он, к тому же, должен быть с массивной головкой и выдавать не менее 100 Вт.
| Способ проверки | Описание метода | Что указывает на неисправность |
|---|---|---|
| Визуальный осмотр | Внешний осмотр ротора на наличие механических повреждений (трещин, задиров, деформаций), проверка состояния коллектора (износ, загрязнение, повреждение пластин) и щеток (износ, заклинивание). | Трещины, задиры, сильный износ коллектора или щеток, поврежденные пластины коллектора, следы оплавления. |
| Проверка сопротивления обмотки | Измерение сопротивления обмотки ротора с помощью омметра. | Обрыв обмотки (бесконечное сопротивление), короткое замыкание (нулевое или очень низкое сопротивление), значительное отклонение от номинального сопротивления (указано в технической документации). |
| Проверка на биение | Проверка ротора на биение с помощью индикатора часового типа. | Значительное биение ротора (превышение допустимого значения, указанного в технической документации). |
| Проверка балансировки | Проверка балансировки ротора на специальном оборудовании. | Нарушение балансировки ротора. |
| Проверка на наличие замыкания витков | Проверка на наличие замыкания витков в обмотке ротора с помощью специального оборудования (например, тестера обмоток). | Наличие замыкания витков в обмотке. |
Интересные факты
Вот несколько интересных фактов о проверке ротора стартера:
-
Использование мультиметра: Один из самых простых способов проверить ротор стартера — это использование мультиметра для измерения сопротивления обмоток. Если сопротивление значительно отличается от нормы (обычно около 0,5-1 Ом), это может указывать на короткое замыкание или обрыв в обмотках.
-
Тест на искрение: При проверке ротора стартера можно обратить внимание на искрение, возникающее при его работе. Если ротор искрит слишком сильно, это может свидетельствовать о повреждении коллектора или щеток, что требует замены этих компонентов.
-
Метод “крутящего момента”: Для более глубокого анализа состояния ротора можно использовать метод проверки крутящего момента. Это делается с помощью специального устройства, которое измеряет силу, необходимую для вращения ротора. Если требуется слишком много усилий для его вращения, это может указывать на механические повреждения или заклинивание.
Проверка электрических характеристик ротора
Проверка электрических характеристик ротора стартера является важным этапом диагностики его состояния. Основные параметры, которые необходимо проверить, включают сопротивление обмоток, наличие короткого замыкания и целостность изоляции. Для выполнения этих проверок потребуется мультиметр и, в некоторых случаях, специализированное оборудование.
Измерение сопротивления обмоток
Первым шагом в проверке ротора является измерение сопротивления обмоток. Для этого:
- Отключите стартер от источника питания и снимите его с автомобиля.
- Подключите мультиметр к выводам обмоток ротора. Обычно это два контакта, которые можно найти на корпусе стартера.
- Установите мультиметр в режим измерения сопротивления (Ом).
- Запишите показания мультиметра. Нормальное значение сопротивления обмоток должно находиться в пределах 0,5-5 Ом, в зависимости от конструкции стартера.
Если сопротивление значительно ниже или выше указанного диапазона, это может свидетельствовать о повреждении обмоток или наличии короткого замыкания.
Проверка на короткое замыкание
Короткое замыкание в обмотках ротора может привести к его перегреву и выходу из строя. Для проверки на короткое замыкание:
-
Читайте также:
- Убедитесь, что стартер отключен от питания.
- С помощью мультиметра проверьте сопротивление между обмотками и корпусом ротора. Для этого один щуп мультиметра подключите к корпусу стартера, а другой — к одному из выводов обмотки.
- Запишите показания. Если мультиметр показывает ноль или очень низкое сопротивление, это указывает на наличие короткого замыкания.
Проверка целостности изоляции
Целостность изоляции обмоток ротора также критически важна для его нормальной работы. Для проверки изоляции:
- Используйте мегомметр, который позволяет измерять высокое сопротивление изоляции.
- Подключите один щуп мегомметра к обмотке, а другой — к корпусу стартера.
- Измерьте сопротивление изоляции. Нормальное значение должно превышать 1 МОм.
Если сопротивление ниже этого значения, это может указывать на повреждение изоляции, что требует замены ротора или его ремонта.
Заключение
Проверка электрических характеристик ротора стартера — это важный процесс, который позволяет выявить потенциальные проблемы и предотвратить серьезные поломки. Регулярное обслуживание и диагностика помогут продлить срок службы стартера и обеспечить надежную работу автомобиля.
Вопрос-ответ
Какие основные признаки указывают на неисправность ротора стартера?
Основные признаки неисправности ротора стартера включают трудности при запуске двигателя, щелчки при повороте ключа зажигания, а также отсутствие реакции стартера. Если стартер издает необычные звуки или работает с перебоями, это также может указывать на проблемы с ротором.
Как можно визуально проверить ротор стартера на наличие повреждений?
Визуальная проверка ротора стартера включает осмотр на наличие трещин, сколов или других механических повреждений. Также стоит обратить внимание на состояние обмоток и контактов. Если есть признаки коррозии или перегрева, это может свидетельствовать о необходимости замены ротора.
Какие инструменты понадобятся для проверки ротора стартера с помощью мультиметра?
Для проверки ротора стартера с помощью мультиметра вам понадобятся: мультиметр, который может измерять сопротивление, и, возможно, набор проводов для подключения. С помощью мультиметра можно проверить сопротивление обмоток ротора и убедиться в их целостности.
Советы
СОВЕТ №1
Перед началом проверки ротора стартера убедитесь, что аккумулятор полностью заряжен. Низкое напряжение может привести к неправильным показаниям и затруднить диагностику. Используйте мультиметр для проверки напряжения на аккумуляторе.
СОВЕТ №2
При визуальной проверке ротора обратите внимание на наличие трещин, сколов или других повреждений. Эти дефекты могут указывать на необходимость замены ротора. Также проверьте состояние щеток и коллекторов, так как они могут влиять на работу стартера.
СОВЕТ №3
Используйте тестер для проверки сопротивления обмоток ротора. Сопротивление должно находиться в пределах нормы, указанной в технической документации. Если сопротивление значительно отличается, это может свидетельствовать о коротком замыкании или обрыве обмоток.
СОВЕТ №4
Если у вас есть доступ к стенду для проверки стартеров, используйте его для тестирования ротора под нагрузкой. Это позволит вам увидеть, как ротор ведет себя в реальных условиях работы и выявить возможные проблемы, которые не проявляются при статическом тестировании.
Проверка электрических характеристик ротора стартера является важным этапом диагностики его состояния. Основные параметры, которые необходимо проверить, включают сопротивление обмоток, наличие короткого замыкания и целостность изоляции. Для выполнения этих проверок потребуется мультиметр и, в некоторых случаях, специализированное оборудование.
Первым шагом в проверке ротора является измерение сопротивления обмоток. Для этого:
- Отключите стартер от источника питания и снимите его с автомобиля.
- Подключите мультиметр к выводам обмоток ротора. Обычно это два контакта, которые можно найти на корпусе стартера.
- Установите мультиметр в режим измерения сопротивления (Ом).
- Запишите показания мультиметра. Нормальное значение сопротивления обмоток должно находиться в пределах 0,5-5 Ом, в зависимости от конструкции стартера.
Если сопротивление значительно ниже или выше указанного диапазона, это может свидетельствовать о повреждении обмоток или наличии короткого замыкания.
Короткое замыкание в обмотках ротора может привести к его перегреву и выходу из строя. Для проверки на короткое замыкание:
- Убедитесь, что стартер отключен от питания.
- С помощью мультиметра проверьте сопротивление между обмотками и корпусом ротора. Для этого один щуп мультиметра подключите к корпусу стартера, а другой — к одному из выводов обмотки.
- Запишите показания. Если мультиметр показывает ноль или очень низкое сопротивление, это указывает на наличие короткого замыкания.
Целостность изоляции обмоток ротора также критически важна для его нормальной работы. Для проверки изоляции:
- Используйте мегомметр, который позволяет измерять высокое сопротивление изоляции.
- Подключите один щуп мегомметра к обмотке, а другой — к корпусу стартера.
- Измерьте сопротивление изоляции. Нормальное значение должно превышать 1 МОм.
Если сопротивление ниже этого значения, это может указывать на повреждение изоляции, что требует замены ротора или его ремонта.
Проверка электрических характеристик ротора стартера — это важный процесс, который позволяет выявить потенциальные проблемы и предотвратить серьезные поломки. Регулярное обслуживание и диагностика помогут продлить срок службы стартера и обеспечить надежную работу автомобиля.
