Модуль зажигания обеспечивает воспламенение топливной смеси, что критично для работы двигателя. Правильная проверка этого элемента поможет избежать проблем с запуском и функционированием автомобиля. В статье рассмотрим методы диагностики модуля зажигания и рекомендации по его замене, что поможет поддерживать автомобиль в исправном состоянии и продлить срок его службы.

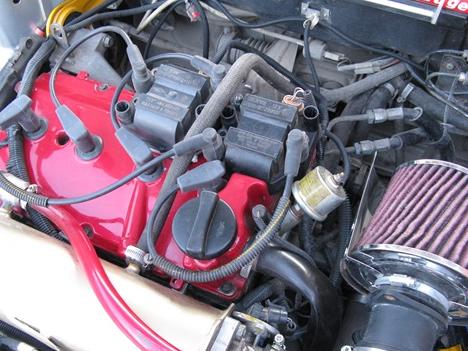

Неисправности модуля зажигания
Модуль зажигания — надежное устройство, но может выйти из строя. Две основные причины поломки встречаются в 90% случаев.
- Неправильный выбор компонентов. Высоковольтные провода критичны для работы системы. Их нужно подбирать по характеристикам модуля. Неправильное сопротивление может вызвать перегрев контактов и сбои. Свечи зажигания также могут повредить модуль: слишком мощный искровой заряд способен разрушить катушку, требуя полной замены модуля. Поврежденные свечи или провода увеличивают напряжение, что может деформировать или разрушить изоляционный корпус.
- Некачественные детали или плохая сборка. Эта проблема распространена среди отечественных запчастей. Чтобы избежать бракованных изделий, стоит покупать детали только у надежных поставщиков. Профессиональный выбор компонентов и регулярная диагностика обеспечивают надежную работу модуля.
Проверка модуля зажигания является важной процедурой для обеспечения надежной работы двигателя. Эксперты рекомендуют начать с визуального осмотра устройства на наличие повреждений, трещин или коррозии. Далее следует использовать мультиметр для измерения сопротивления катушек. Нормальные значения должны соответствовать рекомендациям производителя. Также стоит проверить искровые провода на наличие повреждений и утечек тока. Если модуль не проходит эти тесты, его следует заменить. Важно помнить, что регулярная диагностика модуля зажигания может предотвратить серьезные проблемы с двигателем и повысить его эффективность.

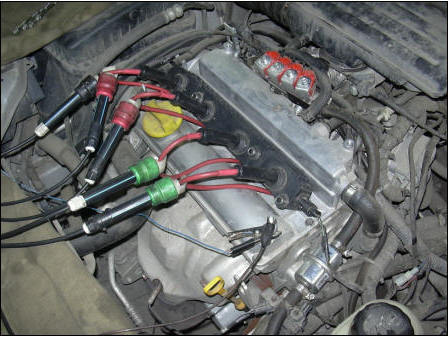

Диагностика модуля зажигания
Перед тем как подвергнуть модуль зажигания ВАЗ-2110 непосредственной диагностике, специалисты рекомендуют сначала проверить колодку проводов, подключённых к узлу. Для выполнения этой операции необходимо отсоединить контактную колодку от устройства. Чтобы проверить напряжение, нужен специальный тестер.
-
Тестирование выполняется следующим образом: один щуп присоединяется к колодке на контакт «А», а другой на массу двигателя. Затем включите зажигание и посмотрите на показания прибора. Если провод исправный, напряжение будет в пределах 12 В. Когда напряжение совсем отсутствует, необходимо проверить предохранитель, который отвечает за модуль зажигания.
-
После завершения вышеуказанных мероприятий, проверьте целостность цепи. Для этого понадобиться контрольная лампочка на 12 В. Один провод присоедините на контакт «А» и включите стартёр. Если лампа не начинает мигать, это свидетельствует об обрыве цепи.
-
Данную процедуру аналогично повторяем с другими контактами.
Диагностика модуля зажигания может выполняться несколькими способами, в данной статье рассмотрим три из них, наиболее популярные и эффективные.
| Симптом неисправности | Метод проверки | Возможная причина неисправности |
|---|---|---|
| Двигатель не запускается | Проверка наличия искры на свече зажигания с помощью свечного ключа и высоковольтного провода. | Неисправный модуль зажигания, неисправная катушка зажигания, неисправный датчик коленвала, неисправная система питания. |
| Перебои в работе двигателя | Проверка напряжения на выходе модуля зажигания с помощью осциллографа. | Неисправный модуль зажигания, неисправные высоковольтные провода, неисправные свечи зажигания. |
| Пропуски зажигания | Проверка сопротивления обмоток модуля зажигания с помощью мультиметра. | Неисправный модуль зажигания, обрыв в цепи высоковольтных проводов, загрязнение свечей зажигания. |
| Низкая мощность двигателя | Визуальный осмотр модуля зажигания на наличие повреждений (трещин, оплавлений). | Перегрев модуля зажигания, внутренние повреждения модуля. |
Интересные факты
Вот несколько интересных фактов о проверке модуля зажигания:
-
Тестирование с помощью мультиметра: Один из самых простых способов проверить модуль зажигания — использовать мультиметр. Измеряя сопротивление обмоток модуля, можно определить, работает ли он правильно. Нормальные значения сопротивления могут варьироваться в зависимости от модели, но отклонения от нормы могут указывать на неисправность.
-
Проверка искры: Для проверки модуля зажигания можно использовать свечу зажигания. Сняв провод с модуля, его можно подключить к свече и заземлить. При запуске двигателя, если модуль работает исправно, должна появляться яркая искра. Если искры нет, это может указывать на неисправность модуля.
-
Температурные изменения: Модули зажигания могут выходить из строя из-за перегрева. Если модуль работает нормально при холодном двигателе, но начинает давать сбои после его прогрева, это может указывать на внутренние повреждения или плохие соединения, которые проявляются только при повышенной температуре.

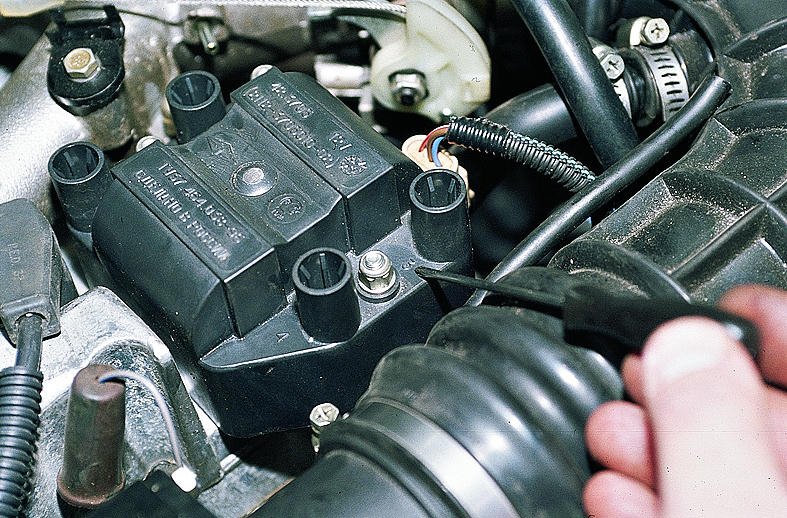

Замена модуля своими руками
Это распространённый метод проверки модуля зажигания, обусловленный низким качеством продукции в стране. Опытные автомобилисты всегда имеют запасной блок. Низкая стоимость детали делает способ доступным для водителей. Важно убедиться в полной исправности заменяемого компонента.

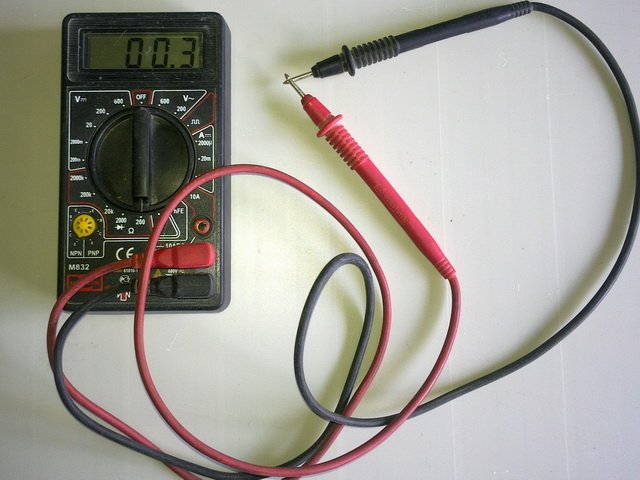

Проверка с помощью тестера
Для проведения этой операции нужен специальный прибор – тестер. Для считывания показателей его необходимо включить в режиме измерения сопротивления. Устройство подключаем на пары высоковольтных выходов модуля 1 и 4 и между 2 и 3 цилиндрами. Полученные показатели должны быть идентичными для всех пар, оптимальное значение равно 5,4 кОм.
- Читайте также:
Механический способ (шевеление модуля)
Данный метод не требует инструментов или запасных частей. Запустите двигатель на холостом ходу. Осторожно подвиньте колодку и модуль, следя за тем, чтобы не повредить контакты. Если работа двигателя почти не меняется, вероятной причиной может быть плохой контакт. Эта неисправность одна из самых простых и устраняется за несколько минут.

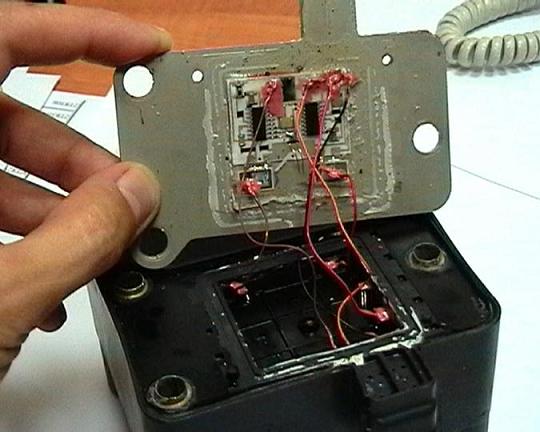

Ремонт контактов
Модуль зажигания представляет собой достаточно простой механизм, в состав которого входят: катушка (в зависимости от модели, их может быть несколько), контакты, провода и плата. Среди всех этих элементов отремонтировать можно только контактные соединения. Все остальные детали не подлежат ремонту.
Предварительно модуль необходимо демонтировать. С помощью отвёртки снимите алюминиевую пластину. Это действие открывает доступ к внутренностям. Чтобы выполнить все операции правильно, нужно в интернете найти схему модели вашего модуля управления. Данная процедура является достаточно простой, однако, она не пользуется большой популярностью из-за дешевизны детали.
Проверка на наличие утечек тока
Проверка модуля зажигания на наличие утечек тока является важным этапом диагностики, так как утечки могут привести к неправильной работе системы зажигания и, как следствие, к снижению производительности двигателя. Для выполнения этой проверки вам понадобятся некоторые инструменты, такие как мультиметр и, возможно, тестер для проверки проводов.
Первым шагом в проверке на наличие утечек тока является отключение аккумулятора. Это необходимо для обеспечения безопасности и предотвращения случайного короткого замыкания. После отключения аккумулятора, следует визуально осмотреть модуль зажигания и его соединения на предмет повреждений, коррозии или износа. Обратите внимание на состояние проводов и разъемов, так как они могут быть источником утечек.
Далее, подключите мультиметр к модулю зажигания. Установите мультиметр в режим измерения сопротивления (омметр). Подключите один щуп мультиметра к положительному выводу модуля, а другой — к его корпусу. Если мультиметр показывает низкое сопротивление (меньше 1 Ом), это может указывать на наличие утечки тока. В идеале сопротивление должно быть бесконечным или очень высоким, что свидетельствует о том, что ток не уходит на землю.
После этого проверьте каждый из выводов модуля зажигания. Подключите мультиметр к каждому выводу по очереди и проверьте, нет ли утечек между выводами и корпусом модуля. Если вы обнаружите низкое сопротивление, это может указывать на внутренние повреждения модуля, такие как пробой изоляции или короткое замыкание.
Также важно проверить целостность проводов, идущих от модуля зажигания к свечам зажигания. Для этого используйте мультиметр в режиме проверки проводимости. Подключите один щуп к одному концу провода, а другой — к другому. Если мультиметр показывает бесконечное сопротивление, это может указывать на повреждение провода. В случае обнаружения повреждений провода необходимо заменить его, чтобы избежать дальнейших проблем с зажиганием.
После завершения всех проверок не забудьте снова подключить аккумулятор и протестировать модуль зажигания в работе. Если после всех проверок и замен модуль зажигания продолжает работать неправильно, возможно, его необходимо заменить на новый.
Вопрос-ответ
Каковы основные признаки неисправности модуля зажигания?
Основные признаки неисправности модуля зажигания включают затрудненный запуск двигателя, неравномерную работу на холостом ходу, потерю мощности при ускорении и увеличение расхода топлива. Также может возникать проблема с зажиганием, что приводит к пропускам зажигания.
Какие инструменты понадобятся для проверки модуля зажигания?
Для проверки модуля зажигания вам понадобятся мультиметр для измерения напряжения и сопротивления, а также тестер для проверки искры. В некоторых случаях может потребоваться специальный сканер для диагностики ошибок в системе зажигания.
Как правильно выполнить проверку модуля зажигания?
Для проверки модуля зажигания сначала отключите его от системы. Затем с помощью мультиметра проверьте сопротивление обмоток модуля, сравнив результаты с заводскими значениями. Также проверьте наличие искры, подключив модуль к источнику питания и наблюдая за искровым разрядом. Если результаты не соответствуют норме, модуль необходимо заменить.
Советы
СОВЕТ №1
Перед проверкой модуля зажигания убедитесь, что у вас есть все необходимые инструменты, такие как мультиметр, тестер искры и отвертки. Это поможет вам быстро и эффективно провести диагностику.
СОВЕТ №2
Проверьте соединения и провода, идущие к модулю зажигания. Убедитесь, что они не повреждены и надежно подключены. Плохие контакты могут привести к неправильной работе системы зажигания.
СОВЕТ №3
Используйте мультиметр для измерения сопротивления модуля зажигания. Сравните полученные значения с рекомендациями производителя. Низкое или высокое сопротивление может указывать на неисправность модуля.
СОВЕТ №4
Если у вас есть возможность, протестируйте модуль зажигания на другом автомобиле с аналогичной системой. Это поможет вам определить, работает ли модуль исправно или требует замены.
