В статье рассмотрим, как проверить катушку зажигания с помощью мультиметра. Это важный шаг в диагностике неисправностей системы зажигания автомобиля. Неисправная катушка может вызвать проблемы с запуском двигателя и его нестабильную работу, что может привести к серьезным поломкам. Умение правильно проводить проверку поможет своевременно выявить и устранить проблему, сэкономив время и деньги на ремонте.
Устройство катушки зажигания
Перед тем как ответить на вопрос: «Как проверить катушку зажигания с помощью мультиметра?», рассмотрим ее конструктивные особенности для лучшего понимания функционала.
Катушка зажигания — это упрощенный электрический трансформатор, который преобразует низковольтное напряжение от аккумулятора или генератора в высоковольтный импульс, создающий искру на свечах зажигания.

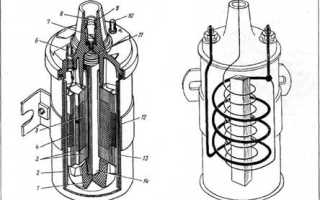

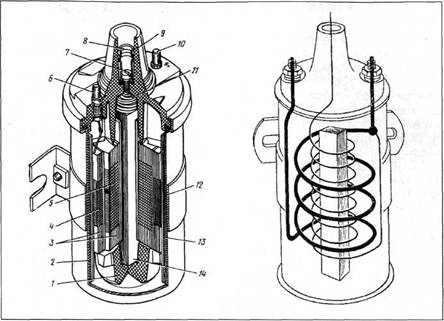

Стандартная катушка зажигания состоит из:
- Первичной обмотки — небольшое количество витков (до 150) толстого медного провода с изоляцией, принимающая низковольтные импульсы. Соединена с клеммами «К» и «Б» на крышке, имеет сопротивление 3-4 Ом.
- Вторичной обмотки — сопротивление 5-9 кОм.
- Металлического сердечника в центре обмоток.
- Изолированного корпуса с трансформаторным маслом внутри.
Хотя катушки зажигания могут различаться по модели и году выпуска автомобиля, основные элементы и принцип работы остаются неизменными.
Сопротивление обмоток — ключевой показатель для оценки состояния катушки зажигания. Отклонения от значений, указанных производителем, могут указывать на неисправность.
Некоторые автолюбители считают, что можно заранее диагностировать проблемы с катушкой, анализируя работу двигателя, что позволяет избежать ее полного выхода из строя. Однако это мнение спорное, так как подобные симптомы могут быть вызваны неисправностями в других системах автомобиля, таких как топливная система, высоковольтные провода и фильтры.
Проверка катушки зажигания является важным этапом диагностики системы зажигания автомобиля. Эксперты рекомендуют начать с визуального осмотра устройства на предмет повреждений, трещин или коррозии. Затем следует использовать мультиметр для измерения сопротивления обмоток катушки. Нормальные значения сопротивления варьируются в зависимости от модели, но обычно находятся в пределах 0,5-2,5 Ом для первичной обмотки и 6-15 кОм для вторичной. Также важно проверить искровой разряд, который можно сделать, подключив катушку к высоковольтному проводу и запустив двигатель. Если искра слабая или отсутствует, это может указывать на неисправность катушки. В случае сомнений рекомендуется обратиться к специалистам для более глубокой диагностики.
Как проверить катушку зажигания мультиметром
Процесс самостоятельной проверки работоспособности катушки зажигания достаточно прост и заключается в выполнении следующего алгоритма действий:
Демонтируем катушку зажигания и проводим визуально ее внешний осмотр, обращая внимание на следующие моменты:
- Читайте также:
– отсутствие сторонних замыканий (определяются наличием выгоревших трещин или точек черного цвета);
– механические повреждения (вмятины, трещины);
– повреждения резинового колпачка;
– оплавления (вытекания) пластмассовых элементов.
Выполняем проверку работоспособности мультиметра посредством измерения внутреннего сопротивления прибора и проводов. Этот момент достаточно важен, поскольку влияет на точность дальнейших замеров, производимых данным прибором. Устанавливаем переключатель мультиметра в положение «200 Ом», после чего замыкаем щупы.
Величина внутреннего сопротивления должна находиться в диапазоне 0-0,3 Ом.
-

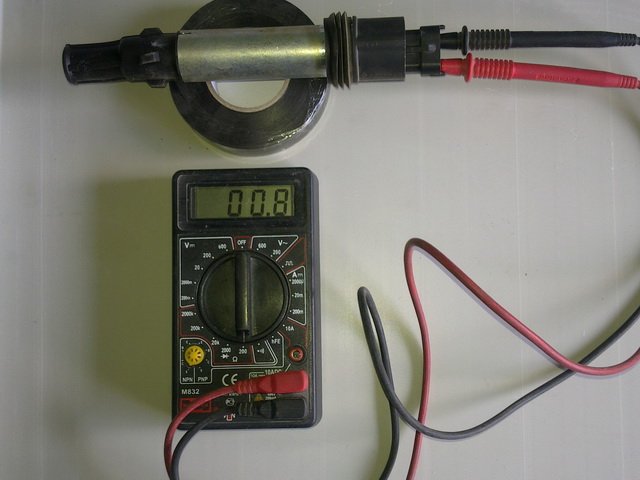

Измеряем сопротивление первичной обмотки катушки, подсоединив щупы к контактам «+» и «-» (смотри рисунок), после чего сравниваем полученный результат со значением, заявленным производителем. Большое превышение величины сопротивления свидетельствует об обрыве в цепи обмотки, а отсутствие сопротивления – о наличии короткого замыкания.
-
Измеряем сопротивление вторичной обмотки катушки, замыкая щупы прибора на контакт «+» и вывод высокого напряжения (смотри рисунок). Сравниваем результат со значением, указанным производителем. Расхождения указывают на неисправность катушки (перегорание провода, межвитковое замыкание и т.п.) и ее непригодность к дальнейшей эксплуатации.
На что еще обращают внимание опытные автолюбители в процессе проверки работоспособности катушки зажигания? На надежность крепления и исправность элементов цепи питания (клеммы, предохранители) и целостность изоляции проводов.
| Метод проверки | Описание метода | Результат указывающий на неисправность |
|---|---|---|
| Визуальный осмотр | Проверка катушки на наличие видимых повреждений (трещины, оплавления, следы перегрева) | Трещины в корпусе, оплавленный пластик, потемневшие или вздутые участки |
| Проверка сопротивления обмоток (омметром) | Измерение сопротивления первичной и вторичной обмоток катушки с помощью омметра. Значения сопротивления сравниваются со значениями, указанными в технической документации на автомобиль. | Значения сопротивления сильно отличаются от номинальных, обрыв или короткое замыкание в обмотках |
| Проверка напряжения на высоковольтных выводах (вольтметром) | Измерение напряжения на высоковольтных выводах катушки во время работы двигателя. | Отсутствие или низкое напряжение на выводах |
| Проверка искры (с помощью свечи зажигания) | Подключение свечи зажигания к высоковольтному выводу катушки и проверка наличия искры при вращении стартера. | Отсутствие искры или слабая искра |
| Проверка с помощью осциллографа | Анализ формы импульсов напряжения на первичной и вторичной обмотках катушки. | Искаженная форма импульсов, отсутствие импульсов |
Интересные факты
Вот несколько интересных фактов о проверке катушки зажигания:
-
Метод “поиск искры”: Один из самых простых способов проверить катушку зажигания — это использовать свечу зажигания. Сняв провод от катушки и подключив его к свече, можно проверить наличие искры, прокрутив двигатель. Если искра присутствует, катушка, скорее всего, работает нормально. Однако отсутствие искры может указывать на неисправность катушки или других компонентов системы зажигания.
-
Измерение сопротивления: Для более точной проверки катушки зажигания можно использовать мультиметр. Измеряя сопротивление первичной и вторичной обмоток катушки, можно определить, находится ли она в рабочем состоянии. Обычно первичное сопротивление должно быть в пределах 0,5-2 Ом, а вторичное — от 5 до 20 кОм, в зависимости от модели катушки.
-
Температурный эффект: Интересно, что катушки зажигания могут работать нормально при холодном двигателе, но терять эффективность при нагреве. Это связано с тем, что внутренние компоненты могут расширяться и создавать короткие замыкания. Поэтому, если проблема с зажиганием проявляется только после прогрева двигателя, стоит проверить катушку на наличие термических неисправностей.
Видео – Измерение сопротивления катушки зажигания мультиметром
Важно правильно проверять работоспособность катушки зажигания. Этот элемент критически влияет на эффективность автомобиля и двигателя. Неправильная работа катушки может вызвать технические проблемы и неожиданные финансовые затраты.
Общие признаки неисправности катушки зажигания
Катушка зажигания является одним из ключевых компонентов системы зажигания автомобиля. Она отвечает за преобразование низкого напряжения из аккумулятора в высокое напряжение, необходимое для создания искры в свечах зажигания. Неисправности катушки зажигания могут привести к различным проблемам с запуском двигателя и его работой. Ниже приведены основные признаки, которые могут указывать на неисправность катушки зажигания.
- Проблемы с запуском двигателя: Если ваш автомобиль не заводится или заводится с трудом, это может быть связано с неисправной катушкой зажигания. В этом случае искра может быть недостаточной для запуска двигателя.
- Неровная работа двигателя: Если двигатель работает неравномерно, может наблюдаться тряска или вибрация, это также может быть признаком неисправности катушки. В этом случае искра может пропадать или быть недостаточной для поддержания стабильной работы цилиндров.
- Увеличенный расход топлива: Неисправная катушка зажигания может привести к неправильному сгоранию топлива, что, в свою очередь, увеличивает расход топлива. Если вы заметили, что расход топлива значительно возрос, стоит проверить катушку зажигания.
- Проблемы с ускорением: Если при нажатии на педаль акселератора автомобиль не реагирует должным образом или ускоряется медленно, это может быть связано с тем, что катушка зажигания не обеспечивает достаточное напряжение для свечей зажигания.
- Индикатор проверки двигателя: Если на приборной панели загорелся индикатор проверки двигателя, это может указывать на неисправность системы зажигания, включая катушку. В этом случае рекомендуется провести диагностику с использованием сканера OBD-II.
- Проблемы с зажиганием: Если вы заметили, что свечи зажигания покрыты нагаром или имеют черный цвет, это может указывать на проблемы с катушкой зажигания, которая не обеспечивает необходимую искру для полного сгорания топлива.
Если вы заметили один или несколько из этих признаков, рекомендуется провести диагностику катушки зажигания. Это поможет избежать дальнейших проблем с двигателем и обеспечит его надежную работу.
Читайте также:
Вопрос-ответ
Каковы основные признаки неисправной катушки зажигания?
Основные признаки неисправной катушки зажигания включают трудности с запуском двигателя, нестабильную работу на холостом ходу, потерю мощности при ускорении, а также увеличение расхода топлива. Если вы заметили один или несколько из этих симптомов, стоит проверить катушку зажигания.
Какие инструменты нужны для проверки катушки зажигания?
Для проверки катушки зажигания вам понадобятся мультиметр для измерения сопротивления, отвертка для снятия катушки, а также, возможно, тестер искры, чтобы проверить наличие искры на свечах зажигания. Эти инструменты помогут вам провести диагностику и выявить неисправности.
Как самостоятельно проверить катушку зажигания на работоспособность?
Чтобы проверить катушку зажигания, сначала отключите её от электрической цепи. Затем с помощью мультиметра измерьте сопротивление между выводами катушки. Обычно оно должно находиться в пределах 0.5-2.0 Ом для первичной обмотки и 5-15 кОм для вторичной. Если значения выходят за эти пределы, катушка может быть неисправна. Также можно проверить наличие искры, подключив катушку к источнику питания и наблюдая за искровым разрядом при запуске.
Советы
СОВЕТ №1
Перед тем как начать проверку катушки зажигания, убедитесь, что у вас есть все необходимые инструменты: мультиметр, отвертки и, возможно, тестер для проверки искры. Это поможет вам провести диагностику более эффективно и быстро.
СОВЕТ №2
Проверьте сопротивление катушки зажигания с помощью мультиметра. Сначала отключите катушку от системы зажигания, затем измерьте сопротивление между выводами. Сравните полученные значения с рекомендациями производителя, чтобы определить, исправна ли катушка.
СОВЕТ №3
Обратите внимание на визуальные признаки повреждений. Проверьте катушку на наличие трещин, коррозии или обгоревших участков. Если вы заметили какие-либо повреждения, это может указывать на необходимость замены катушки зажигания.
СОВЕТ №4
Если у вас есть возможность, проведите тест на наличие искры. Подключите катушку к системе зажигания и проверьте, выдает ли она искру при запуске двигателя. Отсутствие искры может свидетельствовать о неисправности катушки или других компонентов системы зажигания.
