В современном автомобильном мире электроника играет ключевую роль, и недостаток тока может вызвать серьезные проблемы с работой устройств. В этой статье мы рассмотрим простой способ повышения заряда генератора с помощью дополнительного диода. Вы узнаете, как установить диод между мостом генератора и регулятором напряжения, что улучшит производительность электрической системы вашего автомобиля и поможет избежать проблем с энергией.
Диод в схему
Установка диода с тумблером — простой способ повысить напряжение в автомобиле без необходимости глубокого изучения литературы. Этот метод обеспечивает надежный результат и подходит для отечественных автомобилей, таких как ВАЗ.
Цель повышения напряжения в бортовой сети — обман регулятора внутри генератора. На старых моделях, например, “копейке” или ВАЗ 2105, напряжение может падать до 12.5 вольт, что не позволяет аккумулятору зарядиться.
Регулятор напряжения, также называемый щетками или таблеткой, регулирует напряжение в генераторе. На старых автомобилях эти элементы часто имеют низкое качество, что приводит к плохой регулировке и значительному падению тока.
Для решения проблемы нужно вставить дополнительный диод в цепь, что позволит регулятору повышать общий ток на величину, равную падению напряжения на диоде.

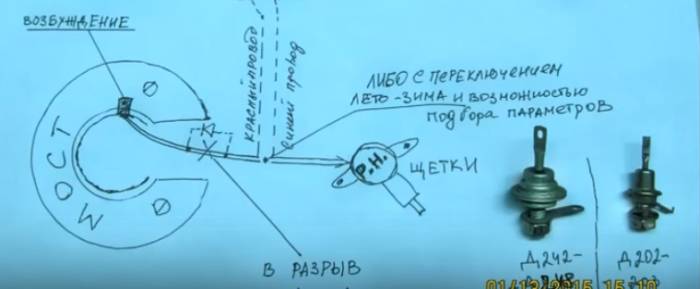

Существует несколько способов интеграции диода, одним из самых удобных является установка через тумблер, который можно разместить в любом удобном месте. Тумблер подключается к проводу, идущему к генератору, а диод устанавливается в разрыв провода между обмоткой возбуждения и регулятором.
К диоду подключаем тумблер через два провода. Когда напряжение в бортовой сети достаточно, диод неактивен. При недостаточном напряжении включаем тумблер, и диод активируется, обманывая регулятор.
Можно использовать различные типы диодов, включая импортные, которые более компактны и имеют пластиковый корпус.
С помощью диода можно добиться падения напряжения на 0.9 или 1.2 вольта. Если напряжение падает до 13-13.6 вольт, регулятор добавит примерно 1 вольт, что нормально для зимних условий. Стандартное значение для работы регулятора — 13.8 вольт. При падении ниже этого уровня зарядка аккумулятора становится невозможной.
Критично падение напряжения ниже стандартных значений для современных кальциевых аккумуляторов, так как это может привести к их повреждению. Также не следует превышать верхний предел напряжения — 14.6 вольт.
Читайте также:
Установка диода в цепь — универсальное решение с хорошими результатами. Важно помнить о следующих моментах:
- Соблюдайте полярность при подключении диода, иначе зарядка аккумулятора не произойдет.
- Диод должен быть рассчитан на ток не менее 5 А.
- Рекомендуется устанавливать диод вне генератора, так как он может сильно нагреваться.
- Эффективнее использовать кремниевые диоды, обеспечивающие падение напряжения в диапазоне 0.8-1.2 вольта; германиевые имеют предел в 0.7 вольт.
Эксперты в области автомобильной электроники отмечают, что установка дополнительного диода может значительно повысить заряд генератора. Этот метод особенно актуален для владельцев старых автомобилей, где эффективность зарядки аккумулятора часто оставляет желать лучшего. Дополнительный диод, подключенный параллельно основному, позволяет улучшить токовую проводимость и снизить потери энергии.
При этом важно учитывать, что выбор диода должен основываться на его характеристиках, таких как максимальный ток и напряжение. Неправильный выбор может привести к перегреву и выходу из строя как диода, так и генератора. Кроме того, специалисты рекомендуют проводить установку в условиях, обеспечивающих безопасность, чтобы избежать короткого замыкания. Таким образом, грамотный подход к установке дополнительного диода может существенно повысить эффективность работы генератора и продлить срок службы аккумулятора.
Про регуляторы
Конструктивно таблетки, контролирующие напряжение в генераторе, способны повышать ток до 13.6 вольт. Известно, что существует две схемы подключения регулятора: старая и новая.
Старая схема – это более надежный вариант, не слишком повышающий напряжение, но и не позволяющий ему опускаться до критичных значений. А вот новая – хотя она полностью скопирована со старой, имеет много недостатков.
Хронический недозаряд АКБ – это именно тот самый недостаток новой схемы. Проблематичным становится запуск двигателя в холодное время года. Владельцам приходится ставить предпусковые подогреватели или придумывать что-то еще.
Некачественные регуляторы заставляют АКБ поглощать энергию только летом, т.е, при плюсовой температуре. Зимой же, особенно если совершать короткие пробеги на авто, батарея не успевает прогреваться, хотя бы до 0, и периодически разряжается.
Опытные автомобилисты рекомендуют зимой проезжать не меньше 20-30 минут, чтобы восстановить АКБ.
Итак, как же решается проблема? Очевидно, что наилучший вариант – повысить напряжение в бортовой сети, а как это сделать? Необходимо заставить таблетку «поверить», что якобы в сети низкое напряжение. Тем самым, мы добьемся того, что ген будет выдавать недостающий вольтаж.
Низкое напряжение в бортовой сети автомобиля может быть вызвано наличием большого количества потребителей. Например, если используется мощная акустическая система с сабвуфером и усилителем, спады напряжения неизбежны.

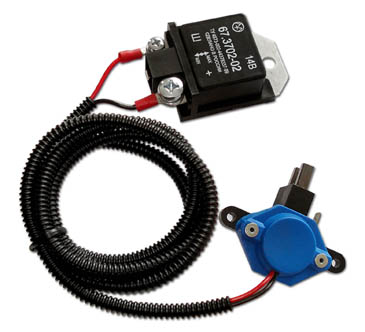

Вместо диода использовать можно также специальные регуляторы, которые выдают три значения вольтажа, в зависимости от температуры воздуха: 13.2, 13.9 и 14.5 вольт. Получается три режима: летний, весна/осень и зима.
Рекомендуем к просмотру таблицу, где приведены данные о нормальном заряде АКБ и стандартной работе генератора.
| Степень заряженности АКБ | Заряжать АКБ зарядным устройством | Работа генератора |
|---|---|---|
| 12,72 вольт — 100% | Если ЭДС– меньше 12,6 В | норма – от 13,6 В — до 14,4 В |
| 12,50 вольт — 75% | Uнагрузки –меньше 9 В ( нагрузочная вилка) | меньше 13,6 В – недозаряд(плохо) |
| 12,35 вольт — 50% | Плотность электролита– меньше 1,25г/см | больше 14,4 В – перезаряд. (тоже плохо) |
| 12,10 вольт — 25% |
Эффективность диода, повышающего напряжение в бортовой сети, не подлежит сомнениям. Так делают почти все опытные автомобилисты, владельцы отечественных моделей. После этого, машина будет легко запускаться не только летом, но и зимой. Высокий ток – четкая зарядка.
Интересные факты
Вот несколько интересных фактов о повышении заряда генератора с помощью дополнительного диода:
-
Принцип работы диодов: Дополнительный диод в системе зарядки может использоваться для предотвращения обратного тока, который может снизить эффективность генератора. Это особенно полезно в системах с несколькими источниками энергии, где диод обеспечивает, что зарядка идет только в одном направлении — от генератора к аккумулятору.
-
Увеличение напряжения: Добавление дополнительного диода может помочь увеличить выходное напряжение генератора. Это связано с тем, что диод может быть использован для создания конфигурации, которая позволяет использовать более высокое напряжение, получаемое от генератора, что в свою очередь может повысить скорость зарядки аккумулятора.
-
Снижение потерь: Использование дополнительных диодов может снизить потери энергии в системе. Например, в некоторых схемах можно использовать Schottky-диоды, которые имеют более низкое прямое падение напряжения по сравнению с обычными кремниевыми диодами. Это позволяет более эффективно передавать заряд от генератора к аккумулятору, увеличивая общую производительность системы.
Выбор подходящего диода
При выборе дополнительного диода для повышения заряда генератора необходимо учитывать несколько ключевых факторов, чтобы обеспечить его эффективную работу и долговечность. В первую очередь, следует обратить внимание на тип диода. Наиболее распространенными являются кремниевые и германиевые диоды. Кремниевые диоды обладают высокой проводимостью и устойчивостью к перегреву, что делает их предпочтительными для большинства автомобильных генераторов.
Следующий важный аспект — это максимальное обратное напряжение (VR) диода. Этот параметр должен превышать максимальное напряжение, которое может возникнуть в системе. Обычно для автомобильных генераторов выбирают диоды с VR не менее 50-60 В, чтобы избежать их повреждения в случае скачков напряжения.
Также стоит обратить внимание на максимальный прямой ток (IF), который диод может пропустить. Для генераторов, работающих в стандартных условиях, достаточно выбирать диоды с IF в диапазоне 30-50 А. Однако, если генератор используется в условиях повышенных нагрузок, рекомендуется выбирать диоды с более высоким значением этого параметра.
Не менее важным является и тепловой режим работы диода. При длительной эксплуатации диоды могут перегреваться, что приводит к их выходу из строя. Поэтому стоит выбирать диоды с хорошими теплоотводами или устанавливать их в местах с хорошей вентиляцией. Также можно использовать радиаторы для дополнительного охлаждения.
-
Читайте также:
Кроме того, стоит учитывать конструкцию диода. Некоторые модели имеют встроенные защитные функции, такие как защита от перенапряжения и перегрева, что может значительно повысить надежность работы системы. Также следует обратить внимание на производителя: известные бренды, как правило, предлагают более качественные и надежные компоненты.
Наконец, перед покупкой диода рекомендуется ознакомиться с отзывами и рекомендациями других пользователей, а также проконсультироваться с профессионалами в области автомобильной электроники. Это поможет избежать распространенных ошибок и выбрать оптимальный вариант для конкретной системы.
Вопрос-ответ
Какой диод лучше всего использовать для повышения заряда генератора?
Для повышения заряда генератора рекомендуется использовать диоды с высоким током и напряжением, такие как диоды 1N5401 или аналогичные. Они способны выдерживать большие нагрузки и обеспечивают надежную работу в автомобильных системах.
Как правильно подключить дополнительный диод к генератору?
Дополнительный диод следует подключить параллельно основному выходу генератора, при этом важно соблюдать полярность. Анод диода должен быть подключен к положительному выходу генератора, а катод — к аккумулятору, чтобы обеспечить правильное направление тока.
Какие преимущества дает установка дополнительного диода?
Установка дополнительного диода может повысить эффективность зарядки аккумулятора, особенно в условиях повышенных нагрузок. Это позволяет улучшить работу электрической системы автомобиля, продлить срок службы аккумулятора и обеспечить более стабильную работу электрооборудования.
Советы
СОВЕТ №1
Перед установкой дополнительного диода убедитесь, что вы правильно выбрали его характеристики. Диод должен соответствовать требованиям по току и напряжению вашего генератора, чтобы избежать перегрева и повреждений.
СОВЕТ №2
При монтаже дополнительного диода обязательно соблюдайте полярность. Неправильное подключение может привести к короткому замыканию и выходу из строя как диода, так и генератора.
СОВЕТ №3
Регулярно проверяйте состояние диода и соединений. Со временем могут возникать окисления и другие повреждения, которые могут снизить эффективность зарядки. Периодическая проверка поможет избежать проблем в будущем.
