Стартер — ключевой элемент системы запуска автомобиля, и его работа влияет на надежность транспортного средства. Со временем щетки стартера изнашиваются, что может вызвать проблемы с запуском двигателя. В этой статье мы рассмотрим процесс замены щеток на стартере и предоставим пошаговую инструкцию для самостоятельного выполнения этой процедуры. Умение менять щетки сэкономит деньги на ремонте и обеспечит готовность вашего автомобиля к поездке.
Конструкция и принцип работы
Конструкция стартера проста, но часто возникает проблема износа щёток, что приводит к его неисправности.
Стартер — это электромотор, который получает энергию от аккумулятора. Например, стартеры автомобилей ВАЗ имеют 4-полюсный щёткодержатель.
Принцип работы стартера:
- При включении зажигания он получает электрический импульс;
- Привод соединяется с венцом маховика;
- Маховик запускает двигатель.
Приводной вал вращает маховик через бендикс — специальную шестерню. После запуска двигателя бендикс отсоединяется от маховика благодаря возвратной пружине.

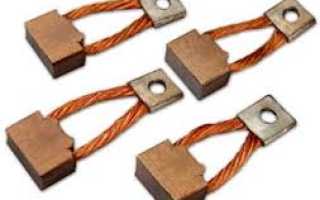

Щёточный узел стартера состоит из:
- Параллелепипедной формы;
- Многожильного кабеля с алюминиевым фиксатором;
- Щёток из графита или смеси графита и меди.
Стартеры автомобилей ВАЗ имеют 4 щётки: одна пара подключается к массе, другая — к управляющему кабелю от аккумулятора.
Каждая щётка фиксируется в отдельной ячейке блока щёткодержателя, что обеспечивает надёжное удержание. Диэлектрические свойства материала блока способствуют качественному скользящему контакту между щётками и якорем стартера.
Замена щеток на стартере автомобиля — задача, которую многие автовладельцы могут выполнить самостоятельно, если обладают базовыми навыками работы с инструментами. Эксперты отмечают, что для начала важно подготовить все необходимые инструменты: отвертки, мультиметр и, возможно, паяльник. Перед началом работы следует отключить аккумулятор, чтобы избежать короткого замыкания.
После снятия стартера необходимо аккуратно разобрать его корпус, обращая внимание на расположение щеток. Специалисты рекомендуют делать фотографии на каждом этапе, чтобы облегчить сборку. При установке новых щеток важно убедиться, что они правильно зафиксированы и имеют достаточный контакт с коллектором.
По мнению экспертов, соблюдение этих рекомендаций не только упростит процесс, но и повысит надежность работы стартера в дальнейшем. Важно помнить, что при отсутствии уверенности в своих силах лучше обратиться к профессионалам, чтобы избежать возможных ошибок.
Самая главная неисправность щёток
Наиболее частый признак выхода из строя щеток – износ. Щетка попросту истирается со временем, за счёт чего и перестаёт контактировать с коллекторными интерцепторами. Сработка щёток вначале никак на функциональности пускового устройства не сказывается – двигатель заводится, как и раньше. Однако со временем постепенно это начинает давать о себе знать.
Бывает и так, что щётки портятся по причине мехповреждений. Имеется в виду изначальный брак, выход из строя подшипника, проблемы с коллектором и т.д.
Стандартный же износ – дело обычное. Устранить его можно легко своими руками, вовсе не обязательно ехать в сервис к специалистам.
Итак, для начала нужно определить, действительно ли это износ. Как правило, стёртые щетки заявляют о себе симптомами такого свойства:
- При работе стартера слышен непривычный треск;
- Корпус стартера быстро нагревается, явно чувствуется запах гари;
- Слышны щелчки при запуске ДВС.
Запрещено в этих трех случаях продолжать пытаться завести двигатель. Таким образом, проблема ещё больше усугубляется.
Помимо обнаружения признаков, опытный автомобилист проведёт ещё и дополнительную диагностику, чтобы точно определить неисправность. Стартер снимать вовсе не обязательно.
Действия, как правило, сводятся к следующему:
- Нужно убедиться, что в цепи нет обрыва, путём проверки целостности соединения кабелей;
- Далее, если всё в порядке с соединениями, берётся провод с изоляцией, который ставится одним концом к плюсу стартера, другим – к плюсовой клемме аккумуляторной батареи.
Если проблема была в проводах, то стартер легко заведёт двигатель. Рекомендуется также слушать устройство, реагировать на все лишние звуки и трески, свидетельствующие о внутренних неисправностях.
Внимание. Перед проведением диагностики нужно обязательно поставить КПП в нейтральное положение, а ключ зажигания повернуть на пол-оборота.
| Шаг | Действие | Необходимые инструменты/материалы |
|---|---|---|
| 1 | Отсоедините клемму “минус” от аккумулятора. | Гаечный ключ подходящего размера |
| 2 | Ослабьте крепление стартера. | Гаечные ключи, головки, возможно, вороток |
| 3 | Снимите стартер с автомобиля. | Возможно, потребуется домкрат и подставка |
| 4 | Осмотрите стартер и определите местоположение щеток. | — |
| 5 | Откройте корпус стартера (часто требуется открутить болты). | Отвертка, головки, возможно, специальный инструмент для снятия крышки |
| 6 | Извлеките старые щетки. | Отвертка, пинцет |
| 7 | Установите новые щетки, обращая внимание на правильную ориентацию. | Новые щетки стартера |
| 8 | Закройте корпус стартера. | — |
| 9 | Установите стартер на автомобиль. | — |
| 10 | Подключите клемму “минус” к аккумулятору. | — |
| 11 | Проверьте работу стартера. | — |
Интересные факты
Вот несколько интересных фактов о замене щеток на стартере:
-
Симптомы износа щеток: Перед тем как приступить к замене щеток, важно знать, что их износ может проявляться в виде трудностей при запуске двигателя, щелчков при повороте ключа зажигания или даже полного отсутствия реакции стартера. Это может помочь вам заранее диагностировать проблему и избежать ненужных затрат на услуги механиков.
-
Материалы щеток: Щетки для стартеров обычно изготавливаются из углеродных композитов, которые обеспечивают хорошую проводимость и долговечность. Однако, при замене щеток стоит обратить внимание на их качество, так как низкокачественные материалы могут привести к быстрому износу и даже повреждению коллектора стартера.
-
Безопасность и подготовка: Перед заменой щеток на стартере важно отключить аккумулятор, чтобы избежать короткого замыкания и других электрических проблем. Также рекомендуется иметь под рукой инструменты, такие как отвертки, ключи и мультиметр, чтобы проверить состояние коллектора и других компонентов стартера.
Демонтаж и разборка пускового устройства
Если стартер не запускает двигатель, его нужно снять. Рекомендуется установить автомобиль на яму и снять защиту двигателя для упрощения демонтажа стартера.
Процедура снятия стартера включает следующие шаги:
- Отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания;
- Установите автомобиль на яму и снимите защиту;
- Отсоедините провод от реле к стартеру;
- Открутите гайку управляющего провода, подключенного к аккумулятору;
- Открутите болты, крепящие стартер к кузову;
- Снимите стартер.
Перед разборкой стартера проверьте его работоспособность. Возможно, он функционирует нормально, а диагностика не дала точных результатов.
Демонтированный стартер подключите напрямую к аккумулятору: один провод к минусовой, другой — к плюсовой клемме. Если стартер не реагирует, переверните его и попробуйте снова.
При износе щёток стартера они могут заедать, теряя контакт с коллектором. Переворот устройства может восстановить контакт, и электродвигатель должен заработать.

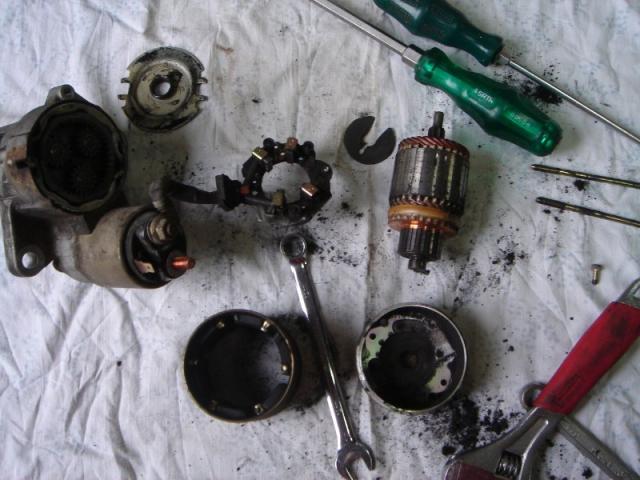

Разборка стартера осуществляется так:
- Открутите винты, крепящие крышку;
- Снимите крышку, извлеките прокладку и кольцо;
- Демонтируйте щеткодержатель в сборе.
Тщательно осмотрите щеткодержатель на наличие повреждений. Если есть дефекты, лучше заменить его, так как он может быть причиной неисправности.
Замена щёток занимает не более 20 минут. Отсоедините контактные провода каждой щётки, снимите старые и установите новые.
При замене щёток меняйте все четыре, а не одну или две. В противном случае придется заново демонтировать стартер и заменять щётки.
Установка новых щёток и сборка стартера
После того как вы успешно извлекли старые щётки из стартера, пришло время установить новые. Этот процесс требует внимательности и аккуратности, чтобы обеспечить правильную работу устройства. Следуйте пошаговым инструкциям, чтобы выполнить установку щёток правильно.
Шаг 1: Подготовка новых щёток
Перед установкой убедитесь, что новые щётки соответствуют модели вашего стартера. Проверьте их размеры и форму. Если щётки имеют защитную пленку или упаковку, удалите её. Также рекомендуется смазать контакты щёток небольшим количеством электрического контакта, чтобы улучшить проводимость.

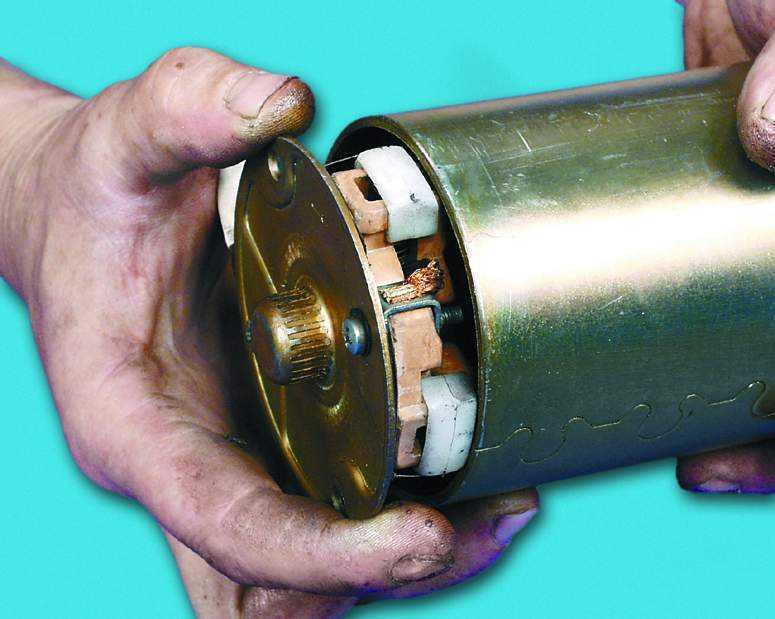

Шаг 2: Установка щёток
Возьмите новую щётку и аккуратно вставьте её в соответствующий паз на корпусе стартера. Убедитесь, что щётка плотно сидит и не имеет люфта. Если ваш стартер имеет пружины, установите их на место, чтобы щётки были прижаты к коллектору. Это обеспечит надёжный контакт и предотвратит износ щёток.
Шаг 3: Проверка положения щёток
После установки щёток проверьте их положение. Они должны быть параллельны коллектору и не должны касаться его слишком сильно, чтобы избежать быстрого износа. Если щётки установлены неправильно, это может привести к плохому контакту и снижению эффективности работы стартера.
Шаг 4: Сборка стартера
Читайте также:
Теперь, когда щётки установлены, можно приступить к сборке стартера. Начните с установки крышки стартера. Убедитесь, что все уплотнители и прокладки на месте, чтобы предотвратить попадание влаги и грязи внутрь устройства. Закрепите крышку с помощью винтов, следя за тем, чтобы они были затянуты равномерно и не были перетянуты, чтобы избежать повреждения корпуса.
Шаг 5: Проверка работоспособности
После завершения сборки подключите стартер обратно к аккумулятору и проверьте его работоспособность. Убедитесь, что стартер запускается без задержек и посторонних звуков. Если вы заметили какие-либо проблемы, возможно, щётки установлены неправильно или требуется дополнительная проверка других компонентов стартера.
Следуя этим шагам, вы сможете самостоятельно установить новые щётки на стартер, что поможет вам сэкономить время и деньги на ремонте. Не забывайте о регулярном обслуживании стартера, чтобы продлить его срок службы и избежать неожиданных поломок в будущем.
Вопрос-ответ
Как понять, что щетки на стартере требуют замены?
Признаки, указывающие на необходимость замены щеток, включают затрудненный запуск двигателя, щелчки при попытке запуска, а также искрение или запах горелого при работе стартера. Если стартер не вращается или делает это с перебоями, это также может быть сигналом о проблемах с щетками.
Какие инструменты понадобятся для замены щеток на стартере?
Для замены щеток вам понадобятся: набор ключей и отверток, плоскогубцы, мультиметр для проверки состояния электрических соединений, а также, возможно, смазка для сборки. Также стоит подготовить рабочее место с хорошим освещением и защитные перчатки.
Сколько времени занимает замена щеток на стартере?
Время, необходимое для замены щеток, может варьироваться в зависимости от опыта и сложности конструкции стартера, но в среднем процесс занимает от 1 до 2 часов. Важно не торопиться и внимательно следовать инструкциям, чтобы избежать ошибок.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и других электрических проблем. Это обеспечит вашу безопасность и защитит автомобиль от повреждений.
СОВЕТ №2
Подготовьте все необходимые инструменты заранее: отвертки, ключи, пинцет и новые щетки. Это поможет вам избежать лишних задержек в процессе замены и сделает работу более эффективной.
СОВЕТ №3
При снятии стартера внимательно запоминайте порядок подключения проводов и крепежных элементов. Это упростит процесс сборки и снизит риск ошибок при установке нового стартера.
СОВЕТ №4
После установки новых щеток проверьте их работу, запустив двигатель. Убедитесь, что стартер функционирует корректно и нет посторонних шумов. Если возникли проблемы, проверьте все соединения и крепления.
