В статье рассмотрим, как подключить кнопку к стартеру через реле, что может пригодиться для временного обхода неисправного стартера или создания индивидуальной системы запуска автомобиля. Понимание подключения кнопки напрямую к стартеру через реле поможет сэкономить время и деньги на ремонте, а также повысить контроль над работой автомобиля. Объясним, какие провода найти и как правильно выполнить подключение для надежной и безопасной работы системы запуска.
Уязвимость контактов
В автомобилях старше десяти лет провода стартера подключаются напрямую к замку зажигания. Двигатель запускается только при повороте ключа в крайнее положение.
Этот способ подключения прост и эффективен, но контакты могут стать проблемой. При активации стартера возникает высокое напряжение, вызывающее искрение, что приводит к выгоранию контактов и накоплению окислов. Со временем это может затруднить запуск двигателя, и водители начинают искать альтернативные методы, включая прямое подключение к аккумулятору.
В современных автомобилях без кнопки запуска используется дополнительное реле для управления стартером. Это снижает нагрузку на контакты замка зажигания и облегчает их работу.
Преимущества:
- Системы с отдельным реле более надёжны и долговечны.
- Контакты замка зажигания служат дольше.
- Дополнительное реле легко заменить или обновить.
Эксперты в области автомобильной электроники отмечают, что подключение кнопки на стартер через реле и в обход него может значительно упростить процесс запуска двигателя. Такой подход позволяет избежать износа штатного стартера и повысить надежность системы. При этом важно правильно выбрать реле, учитывая его номинальные характеристики, чтобы избежать перегрева и повреждений.
Специалисты рекомендуют использовать реле с защитой от короткого замыкания и перегрузки. Подключение кнопки к реле осуществляется через специальные клеммы, что обеспечивает надежный контакт. Важно также следить за качеством проводки, чтобы избежать потерь напряжения. Такой метод не только увеличивает срок службы стартера, но и позволяет водителю иметь больше контроля над процессом запуска, что особенно актуально в условиях низких температур или при наличии проблем с аккумулятором.

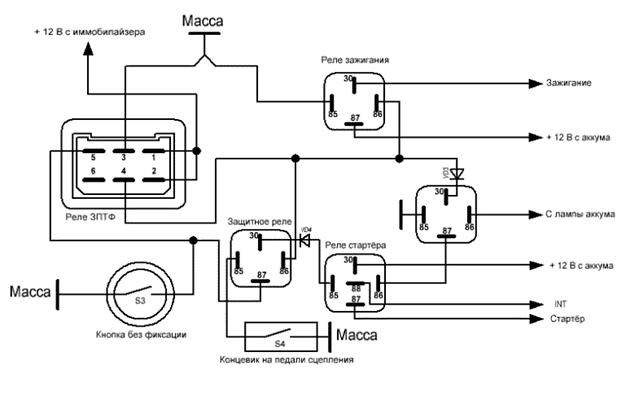

Как подключить кнопку на стартер
Однако, тема этой статьи – подключение стартера через кнопку, соединённую с этим же самым реле. Как же это осуществить?
| Компонент | Функция | Примечания |
|---|---|---|
| Кнопка | Активирует цепь | Должна быть рассчитана на ток реле |
| Реле | Переключает мощный ток стартера | Подбирается по току катушки и контактов, учитывая ток стартера |
| Стартер | Запускает двигатель | Подключение напрямую к кнопке недопустимо из-за высокого тока |
| Провод “+” от аккумулятора | Питание для реле и стартера | Сечение провода должно соответствовать току стартера |
| Провод “-” от аккумулятора | “Масса” для стартера | Надежное соединение с массой автомобиля |
| Провод от кнопки к реле (питание катушки) | Активирует реле | Небольшого сечения |
| Провод от реле к стартеру (“+” стартера) | Подключает стартер к “+” аккумулятора через реле | Сечение провода должно соответствовать току стартера |
Интересные факты
Вот несколько интересных фактов о подключении кнопки на стартер через реле и в обход него:
-
Безопасность и защита от случайного запуска: Подключение кнопки на стартер через реле позволяет создать дополнительный уровень безопасности. Реле может быть установлено так, чтобы оно активировалось только при определенных условиях (например, при нажатии на тормоз), что предотвращает случайный запуск двигателя.
-
Снижение нагрузки на кнопку: Использование реле для управления стартером позволяет снизить нагрузку на саму кнопку. Это особенно важно в автомобилях с высокими токами, так как реле может выдерживать большие токи, а кнопка — нет. Это увеличивает срок службы кнопки и снижает вероятность ее выхода из строя.
-
Гибкость в настройках: Подключение через реле дает возможность легко настраивать систему запуска. Например, можно добавить дополнительные элементы, такие как сигнализация или иммобилайзер, которые будут блокировать запуск двигателя, если не выполнены определенные условия. Это позволяет создать более сложные и защищенные схемы запуска автомобиля.
Эти факты подчеркивают преимущества использования реле в системе запуска автомобиля, обеспечивая как безопасность, так и надежность.
Подключение кнопки в автомобиле, где нет добавочного реле
Сначала определите контакты для активации стартера и соедините их с кнопкой.
Порядок модернизации:
- Снимите пластиковую обшивку под рулевым колесом;
- Найдите разъем, подключенный к контактам замка зажигания (обычно с фиксирующими лапками);
- Нажмите на лапки, освободите разъем и вытяните его.
На старых моделях автомобилей после осмотра разъема часто можно увидеть два провода с большим сечением. Красный провод управляет стартером.
Примечание. Чтобы проверить, управляет ли проводка стартером, поверните ключ зажигания до конца и замкните оба провода со снятого разъема. Если стартер сработает, значит, это они.
Далее:
- Установите кнопку в удобном для водителя месте;
- Подключите найденные провода к кнопке.

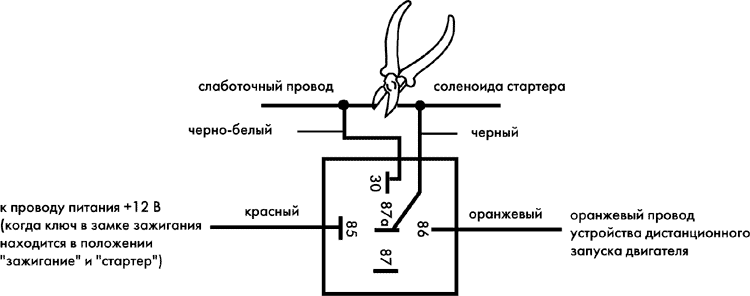

Подключение кнопки через реле
В данном случае найти провода, отвечающие за управление стартера, будет гораздо сложнее, ведь нужно вычислить те, которые связаны с добавочным реле.
Специалисты рекомендуют сначала прозвонить тестером все провода, идущие на корпус авто. Выявленные провода отмечаются как минусовые, так как они соединены с массой.
Затем нужно подключить тестер одним концом к каждому из плюсовых проводов, а другим – измерительный прибор подсоединить к массе. Сам прибор нужно поставить в рабочий цикл измерения тока. Задачи проверки: найти кабель, выдающий 12V при повернутом до упора ключе.
Рекомендации по кнопке

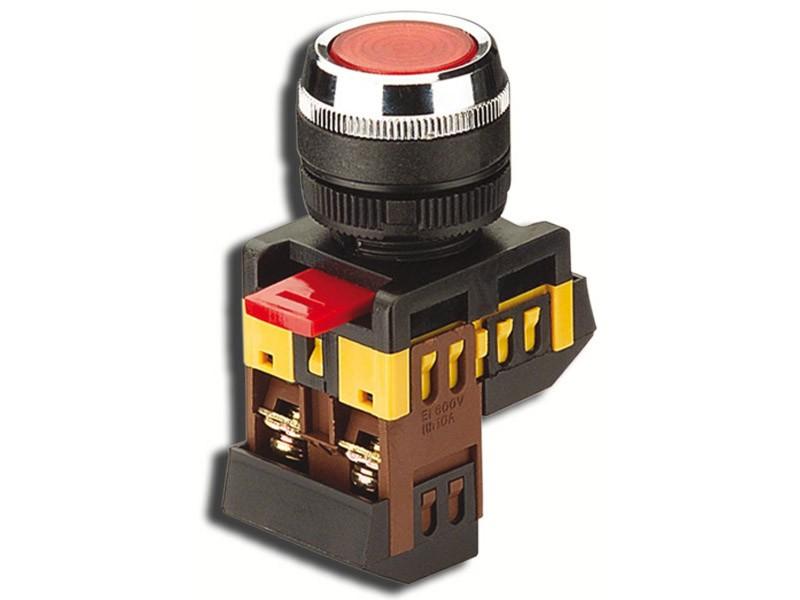

Рекомендуется, чтобы кнопка не имела внутренних фиксаторов. Она должна мгновенно активировать стартер и отключать его сразу после отпускания. Кнопка с фиксатором требует двойного нажатия для отключения стартера, что неудобно и может негативно сказаться на его работе.
Принцип работы кнопки: водитель удерживает её до запуска двигателя, затем отпускает, и стартер отключается. Это обеспечивает удобное управление, аналогичное использованию ключа.
Важно правильно выбирать материал для кнопки. Она может выйти из строя из-за больших токов. Например, кнопка из антивандального хромированного материала может перестать функционировать уже через 6 месяцев эксплуатации, несмотря на предназначение для высоких нагрузок.
Безопасность и защита от несанкционированного доступа
При выполнении любых электрических работ, особенно связанных с автомобилем, безопасность должна быть на первом месте. Подключение кнопки на стартер через реле и в обход него может быть полезным для повышения уровня защиты от несанкционированного доступа. Рассмотрим основные аспекты, которые следует учитывать для обеспечения безопасности.
Во-первых, перед началом работы необходимо отключить аккумулятор. Это предотвратит случайное замыкание и защитит вас от электрического удара. Убедитесь, что все инструменты и материалы, которые вы будете использовать, находятся в исправном состоянии и предназначены для работы с электрическими системами автомобиля.
Во-вторых, важно правильно выбрать реле. Реле должно соответствовать требованиям по току и напряжению, которые будут проходить через него. Неправильный выбор реле может привести к его перегреву и выходу из строя, что в свою очередь может вызвать короткое замыкание и даже пожар.
При установке кнопки на стартер, необходимо использовать качественные провода с достаточным сечением, чтобы избежать перегрева и потерь напряжения. Провода должны быть защищены от механических повреждений и воздействия влаги. Рекомендуется использовать изолированные соединения и термоусадочные трубки для защиты мест соединений.
Для повышения уровня защиты от несанкционированного доступа, можно установить кнопку в труднодоступном месте, что затруднит ее нахождение злоумышленниками. Также стоит рассмотреть возможность использования дополнительных мер безопасности, таких как сигнализация или иммобилайзер, которые могут дополнительно защитить ваш автомобиль.
Не забывайте о том, что любые изменения в электрической системе автомобиля могут повлиять на его работу. Поэтому после завершения установки кнопки и реле, обязательно проверьте все соединения и протестируйте систему, чтобы убедиться, что она функционирует корректно. Если у вас нет достаточного опыта в электрических работах, лучше обратиться к специалисту, который сможет выполнить эту задачу безопасно и качественно.
Вопрос-ответ
Какое реле лучше всего использовать для подключения кнопки на стартер?
Для подключения кнопки на стартер рекомендуется использовать реле с номинальным током, соответствующим требованиям стартера вашего автомобиля. Обычно подходят реле на 30-40 ампер, так как они способны выдерживать пиковые нагрузки при запуске двигателя.
