Как подключить реле регулятор к генератору автомобиля

В статье рассмотрим подключение реле регулятора к генератору автомобиля Ваз 2106 и объясним, что такое реле зарядки и его роль в системе электроснабжения. Правильное подключение реле регулятора обеспечивает стабильную работу генератора и надежное питание электрических компонентов автомобиля. Эти знания помогут избежать проблем с зарядкой аккумулятора и повысить эффективность работы электросистемы.

Выносной регулятор

У водителей часто возникают проблемы с генераторами, особенно из-за перегрева щёток, что требует замены всего комплекта. Специалисты рекомендуют установить внешний регулятор вместо встроенного, так как последние модели вызывают сомнения в надёжности.

Если вы решили установить внешний регулятор, существует простая схема подключения.

Ключевые моменты:

• Фишки регулятора под номерами 67 и 15: первая соединяется с генератором, вторая — с предохранителями.

Схема подключения:

На нижнем изображении представлена схема подключения встроенного реле регулятора.

Эта схема подходит для автомобилей «пятёрка», «семёрка» и ВАЗ 2104, если генератор установлен от ВАЗ «копейка». Реле выносного типа подключается через два вывода: вывод 15 соединяется с предохранителем, а вывод 67 — с генератором и фишкой от щёток. Также реле необходимо подключить к массе — любой части кузова автомобиля.

Реле выполняет функцию выключателя, замыкая и размыкая электрическую цепь в зависимости от значений электрических параметров. В автомобилях реле часто называют коммутатором нагрузочного напряжения. Когда генератор, вентилятор или стартер потребляют слишком много тока, реле срабатывает.

Конструкция реле включает электрический магнит, якорь и переключатель. Электромагнитом служит катушка с магнитным сердечником, а якорь — специальная пластина, управляющая контактами. При прохождении электрического напряжения через обмотку создаётся электрическое поле, которое прижимает якорь к сердечнику и переключает контакты.

Существует два типа реле, используемых в автомобилях ВАЗ: неконтактное реле-регулятор и МЭР (электрическое реле). Схема последнего представлена на изображении ниже.

Неконтактное реле (НЭРР) — современное устройство, не требующее дополнительных настроек. МЭР — устаревший прибор, производство которого прекращено.

ВРН или встроенный регулятор состоит из микросхемы, транзистора и корпуса с щётками. Если встроенный регулятор выходит из строя, его можно заменить на новый или установить внешний.

Установка внешнего регулятора несложна, если следовать инструкции. Модернизация включает демонтаж и разбор генератора.

Подключение реле регулятора к генератору автомобиля требует внимательного подхода и знаний в области электротехники. Эксперты отмечают, что перед началом работы важно отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электрооборудования. Затем следует тщательно изучить схему подключения, так как неправильная установка может привести к неисправностям в системе зарядки.

Специалисты рекомендуют использовать качественные соединительные элементы и проверять их на прочность. При подключении реле регулятора необходимо учитывать полярность проводов, чтобы избежать повреждения устройства. Также важно убедиться, что все контакты надежно зафиксированы и защищены от коррозии. В завершение, эксперты советуют протестировать систему, запустив двигатель и проверив напряжение на выходе генератора, чтобы убедиться в правильности подключения и стабильной работе системы.

Трехуровневый регулятор напряжения. Что это и зачем он нужен?

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров. Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток.

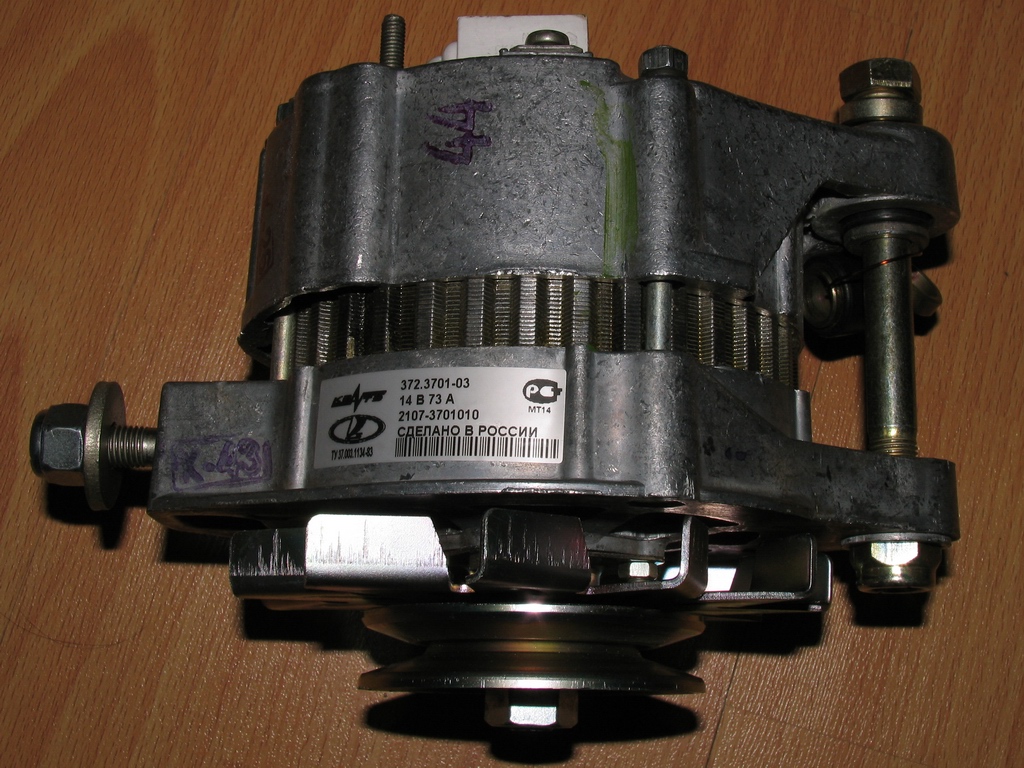

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

• как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
• в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
• затем через щётку напряжение идёт на обмотку возбуждения ГУ;
• затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.

Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Зарядка может пропадать в следующих случаях:

1. Если изношены генераторные щётки.
2. При неисправностях генерирующего устройства.
3. Если неисправно реле зарядки.
4. При выходе из строя выпрямительного блока (диодный мост).

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.

Интересные факты

Вот несколько интересных фактов о подключении реле-регулятора к генератору автомобиля:

1. Функция реле-регулятора: Реле-регулятор играет ключевую роль в поддержании стабильного напряжения, вырабатываемого генератором. Он регулирует выходное напряжение, предотвращая его перепады, которые могут повредить аккумулятор и другие электрические компоненты автомобиля.

2. Типы реле-регуляторов: Существуют разные типы реле-регуляторов, включая механические и электронные. Электронные реле-регуляторы более распространены в современных автомобилях, так как они обеспечивают более точное и быстрое регулирование напряжения, что улучшает общую эффективность работы генератора.

3. Подключение и диагностика: При подключении реле-регулятора важно следовать схеме подключения, указанной в руководстве по ремонту автомобиля. Неправильное подключение может привести к перегреву, короткому замыканию или выходу из строя как реле-регулятора, так и генератора. Для диагностики работы реле-регулятора можно использовать мультиметр, проверяя напряжение на выходе при различных оборотах двигателя.
