Как подключить газовое оборудование к карбюратору Газели и ВАЗ

В статье рассмотрим подключение газового оборудования к карбюратору автомобилей Газель и моделей ВАЗ, включая «шестёрку» и «семёрку». Установка газобаллонного оборудования (ГБО) снижает затраты на топливо и улучшает экономичность. Поделимся практическими рекомендациями и советами для самостоятельной установки и выбора подходящего газового баллона, что сделает ваш автомобиль более экономичным и экологичным.

ГБО на Газель и Жигули

На постсоветском пространстве по-прежнему популярны автомобили Газель и Жигули. Модели ВАЗ «шестёрка» и «семёрка» часто встречаются на дорогах, поэтому рассмотрим процесс установки газобаллонного оборудования (ГБО) на эти машины.

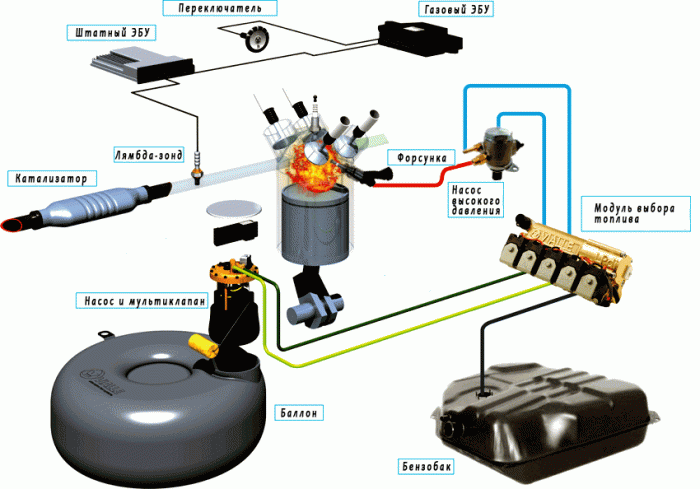

Перед установкой ГБО важно выбрать подходящий вариант. ГБО делится на поколения, и на данный момент доступно пятое поколение, однако оно не распространено. Сосредоточимся на первом и втором поколениях. Более современные установки для карбюраторов требуют датчиков и электроники, что делает их неподходящими.

Какое ГБО выбрать — первое или второе? Они не сильно отличаются. В первом поколении шланг подачи газа соединяется с карбюратором через проставку, которая может быть смесителем или врезкой. Газ поступает под действием разряженного воздуха из редуктора через дозатор. В первом поколении дозатор имеет ручной режим управления, позволяя регулировать его работу. Обычно его настраивают один раз, и корректировка требуется не чаще, чем для карбюратора.

Второе поколение ГБО оснащено электронным дозатором с клапаном, управляемым шаговым двигателем, который реагирует на сигналы от заслонки карбюратора. Электронные карбюраторы характерны для японских автомобилей 80-х годов. На советской «классике» и Газели использование электронного дозатора нецелесообразно, поэтому при установке оборудования второго поколения рекомендуется заменить его на ручной.

Подключение газового оборудования к карбюратору Газели и ВАЗ требует внимательного подхода и соблюдения определенных рекомендаций. Эксперты отмечают, что прежде всего необходимо выбрать качественное газовое оборудование, соответствующее техническим характеристикам автомобиля. Важно правильно установить редуктор, который отвечает за давление газа, и обеспечить надежное соединение с карбюратором.

Специалисты советуют тщательно проверять герметичность всех соединений, чтобы избежать утечек. Также необходимо настроить карбюратор для оптимальной работы на газе, что может потребовать регулировки жиклеров и других элементов. Не менее важным аспектом является соблюдение всех норм безопасности и законодательства, касающегося установки газового оборудования. В конечном итоге, правильное подключение не только повысит эффективность работы двигателя, но и обеспечит безопасность эксплуатации автомобиля.

Как подключить кнопку гбо на ваз классика карбюратор

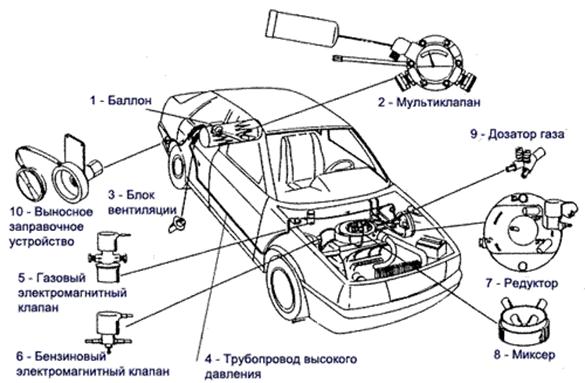

Схема подключения ГБО на Жигулях

ГБО включает в свой состав помимо дозатора, редуктор, клапан, фильтр и другие важные компоненты.

ГБО устанавливается в багажный отсек, хотя на Газели, которая больше в плане объёма салона, баллон можно ставить и в других местах. Он не будет занимать много места.

Обязательно в начале установить мультиклапан, интегрирующий баллон с остальными компонентами оборудования. Через него газовое топливо поступает в систему, а далее в ДВС.

В любом удобном месте надо вмонтировать также ВЗУ (заправочное устройство). Главное правило: чтобы оно было под рукой, в удобном месте, когда придётся заправляться газом на АЗС. Канал к ВЗУ от мультиклапана делается из медной трубки.

Читайте также:

Ратраки: техника для

ГМВД – медная трубка, которая идёт от мультиклапана к силовой установке. Перед подачей топлива непосредственно в двигатель, газ рекомендуется очищать. Поэтому на магистрали ставится фильтрующий элемент и клапан, перекрывающий подачу при переключении на бензин или при остановке машины.

После очищения газ поступает в редуктор. В нём давление понижается до значения 1 атм. Редуктор выполняет особые функции, в том числе и охлаждающие. Жидкость здесь превращается в пар. Тем самым, само устройство тоже не перегревается, работает дольше. В некоторых случаях зимой, если установка была проведена неправильно, можно увидеть редуктор, покрытый льдом.

Чтобы избежать подобных ситуаций, к редуктору советуют интегрировать систему охлаждения Газели или ВАЗ (СО). В холодные дни надо запускать движок на бензине, и лишь после задействовать газ. Это делается для того чтобы прогреть тосол, который поступает в редуктор. Именно по этой же причине устройство подключается к СО поближе к отопителю, чтобы в холодные дни антифриз был горячим.

В задачи дозатора входит регулировка количества газа, подаваемого в силовой агрегат. Как и говорилось выше, на карбюраторных автомобилях ставится механический вариант порционного устройства.

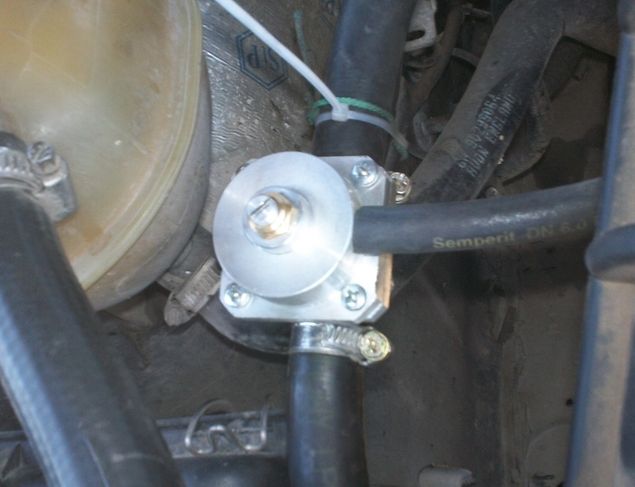

Дозатор состоит из двух отверстий для входа и выхода газа, винта для регулировки и специального входа под вакуумную трубку. С её помощью дозатор интегрируется с коллектором. Последнее соединение тоже имеет большое значение. Когда во впускном коллекторе повышается разрежение, дозатор подаёт газ в большем количестве. Что касается винта, то он служит для ручного регулирования подачи.

Смеситель – особое устройство, отвечающее за передачу газа. Он устанавливается на карбюратор. Для монтажа используется метод прямой врезки, либо он просто надевается сверху, как на фото.

С помощью переключателя топлива осуществляется выбор газ/бензин. Этот регулятор устанавливается непосредственно возле водителя, чтобы удобнее было управлять режимами. Принцип действия сводится к тому, чтобы перекрыть один вид горючего, одновременно открыв подачу другого. В роли закрывающих и открывающих доступ устройств выступают клапаны, поставленные на трубопроводке.

Компонент	Газель (карбюратор)	ВАЗ (карбюратор)
Тип газового оборудования	Пропан-бутан (обычно)	Пропан-бутан (обычно)
Место подключения газовой рампы	На впускной коллектор, после дроссельной заслонки (часто требуется переходник)	На впускной коллектор, после дроссельной заслонки (часто требуется переходник)
Регулировка смеси	Отдельная регулировка на газовом редукторе и эмульсионных трубках карбюратора	Отдельная регулировка на газовом редукторе и эмульсионных трубках карбюратора
Дополнительные элементы	Газовый редуктор, электромагнитный клапан, фильтры, шланги высокого и низкого давления	Газовый редуктор, электромагнитный клапан, фильтры, шланги высокого и низкого давления
Особенности подключения	Может потребовать модификации впускного коллектора или использование специальных переходников	Может потребовать модификации впускного коллектора или использование специальных переходников
Рекомендации	Обратиться к специалистам по установке ГБО	Обратиться к специалистам по установке ГБО

Интересные факты

Вот несколько интересных фактов о подключении газового оборудования к карбюратору Газели и ВАЗ:

Читайте также:

Промывка двигателя при замене масла - чем лучше промыть ДВС для оптимальной работы

Совместимость оборудования: Газовые системы, используемые для автомобилей с карбюраторными двигателями, часто требуют специального адаптера для правильного подключения. Например, для автомобилей ВАЗ могут использоваться адаптеры, которые позволяют установить газовый редуктор и форсунки, сохраняя при этом оригинальную конструкцию карбюратора.
Экономия топлива: Переход на газовое топливо может значительно снизить затраты на топливо. Газ, как правило, дешевле бензина, а также его сгорание приводит к меньшему количеству вредных выбросов, что делает его более экологически чистым вариантом.
Регулировка смеси: При подключении газового оборудования к карбюратору важно правильно настроить соотношение газовоздушной смеси. Это может потребовать использования специальных инструментов и знаний, так как неправильная настройка может привести к потере мощности двигателя и увеличению расхода топлива.

Как установить газовую вставку в карбюратор Озон. ГБО.

Важные рекомендации при установке

Важно учитывать особенности установки газобаллонного оборудования, чтобы избежать ошибок.

Соединение газового клапана с редуктором должно выполняться с использованием трубки, выдерживающей высокое давление, обычно медной.
Патрубки системы охлаждения автомобиля подключаются к редуктору отдельно. Необходимо организовать циркуляцию: от отопителя к редуктору и далее к печке. Газовый регулятор должен располагаться после редуктора.
На топливопроводе от регулятора устанавливается проставка-смеситель, или газовая трубка может быть врезана в карбюратор.

Особенности врезки газовой трубки

ГБО на карбюраторы Газели, Ваз 2106 и 2107 можно просто врезать. Делается это так:

в камере карба просверливаются два отверстия в удобном месте;
нарезается резьба с помощью менчика;
вкручиваются штуцеры подходящего размера;
подсоединяются газовые трубки.

Установка ГБО на автомобиль ничего опасного, в принципе, не сулит. Оборудование должно быть качественным, изготовленным настоящей фирмой. «Левый» товар ставить не рекомендуется. Хорошо показали себя итальянские баллоны, которые редко взрываются.

В конструкции автомобиля практически никаких явных изменений не произойдёт. Трубки ГБО подсоединяются в разрыв родной топливной системы. Получается, что газовое оборудование – это просто дополнение, отлично зарекомендовавшее себя в условиях дороговизны жидкого топлива. Установка ГБО – возможность неплохо сэкономить на активных регулярных поездках.

ГБО 4 поколения на карбюратор

Видео: установка газа

Пожалуйста, вставьте текст, который вы хотите переписать, и я с радостью помогу вам!

Проверка и настройка системы после установки

После завершения установки газового оборудования к карбюратору Газели или ВАЗ крайне важно провести тщательную проверку и настройку системы. Это позволит не только убедиться в корректности работы оборудования, но и обеспечить безопасность эксплуатации автомобиля.

1. Визуальный осмотр

Первым шагом является визуальный осмотр всех соединений и компонентов системы. Убедитесь, что все шланги и трубки надежно закреплены, нет видимых повреждений или утечек. Проверьте, чтобы все крепежные элементы были затянуты, а уплотнители находились в хорошем состоянии.

Читайте также:

Стартер Камаз-5490

2. Проверка герметичности

Для проверки герметичности системы можно использовать мыльный раствор. Нанесите раствор на все соединения и шланги. Если образуются пузырьки, это указывает на наличие утечки, которую необходимо устранить. Убедитесь, что все соединения герметичны перед запуском двигателя.

3. Настройка карбюратора

После установки газового оборудования необходимо произвести настройку карбюратора. Это включает в себя регулировку воздушной заслонки и уровня топлива. Для этого следует обратиться к руководству по эксплуатации вашего автомобиля, где указаны рекомендуемые параметры. Настройка должна проводиться на прогретом двигателе, чтобы добиться точных результатов.

4. Проверка работы системы

Запустите двигатель и дайте ему поработать на холостом ходу. Обратите внимание на стабильность работы мотора. Если двигатель глохнет или работает с перебоями, это может указывать на неправильную настройку карбюратора или наличие утечек в системе. Также проверьте, нет ли посторонних звуков, которые могут свидетельствовать о проблемах с оборудованием.

5. Тест-драйв

После завершения всех проверок и настроек рекомендуется провести тест-драйв. Убедитесь, что автомобиль реагирует на нажатие педали акселератора, как и прежде. Обратите внимание на динамику разгона и работу двигателя на различных оборотах. Если возникают какие-либо проблемы, необходимо вернуться к настройкам и провести дополнительные проверки.

6. Регулярное обслуживание

Читайте также:

Как поменять подшипники в переднем колесе скутера самостоятельно

Не забывайте о регулярном обслуживании газового оборудования. Периодически проверяйте состояние шлангов, соединений и фильтров. Это поможет избежать серьезных проблем в будущем и обеспечит надежную работу системы.

Следуя этим рекомендациям, вы сможете обеспечить безопасную и эффективную работу газового оборудования, установленного на карбюраторе Газели или ВАЗ. Правильная проверка и настройка системы после установки являются залогом долгосрочной эксплуатации и минимизации рисков, связанных с использованием газового топлива.

Вопрос-ответ

Как выбрать подходящее газовое оборудование для установки на Газель или ВАЗ?

При выборе газового оборудования важно учитывать мощность двигателя, тип используемого газа (метан или пропан-бутан), а также совместимость с вашим автомобилем. Рекомендуется обратиться к специалистам или консультантам в специализированных магазинах, чтобы получить рекомендации по конкретным моделям и маркам оборудования, подходящим для вашего автомобиля.

Какие инструменты понадобятся для подключения газового оборудования?

Для подключения газового оборудования вам понадобятся стандартные инструменты, такие как набор ключей, отвертки, плоскогубцы, а также специальные инструменты для работы с газовыми системами, например, манометр для проверки давления. Также может потребоваться герметик для соединений и трубопроводов, чтобы избежать утечек газа.

Как проверить правильность подключения газового оборудования?

После установки газового оборудования необходимо провести проверку на утечки. Это можно сделать с помощью мыльного раствора, который наносится на соединения. Если образуются пузырьки, это указывает на утечку. Также важно проверить работу системы на холостом ходу и при различных режимах работы двигателя, чтобы убедиться в правильности настройки и функционирования оборудования.

Советы

СОВЕТ №1

Перед началом подключения газового оборудования убедитесь, что у вас есть все необходимые инструменты и комплектующие. Это включает в себя газовый редуктор, форсунки, шланги и крепежные элементы. Также рекомендуется ознакомиться с инструкцией по установке, чтобы избежать ошибок.

СОВЕТ №2

При установке газового оборудования обязательно следите за герметичностью всех соединений. Используйте специальные уплотнители и проверяйте соединения на наличие утечек с помощью мыльного раствора. Это поможет избежать потенциально опасных ситуаций.

СОВЕТ №3

Не забывайте о необходимости настройки газового оборудования после его установки. Проверьте работу карбюратора и отрегулируйте подачу газа для достижения оптимальной производительности двигателя. Это поможет улучшить экономичность и снизить выбросы вредных веществ.

СОВЕТ №4

Рекомендуется обратиться к профессионалам для установки газового оборудования, если у вас нет достаточного опыта. Неправильная установка может привести к серьезным проблемам с безопасностью и работой автомобиля. Профессионалы также могут дать советы по дальнейшему обслуживанию системы.
