Как грамотно проверить топливную систему инжектора

Проверка топливной системы инжектора — важная процедура для поддержания работоспособности автомобиля и предотвращения поломок. В статье рассмотрим, как самостоятельно проверить форсунки, измерить давление в системе с помощью манометра и выявить неисправности в баке, трубопроводе и насосе. Эти методы помогут диагностировать проблемы и обеспечить надежную работу двигателя, что повысит его эффективность и продлит срок службы автомобиля.

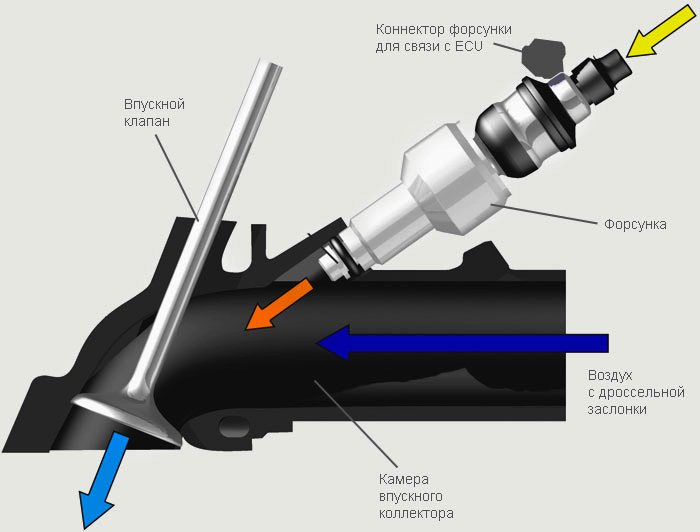

Принцип работы ТС: общий взгляд

Топливная жидкость подается в форсунки под высоким давлением, обеспечиваемым насосом. Специальный регулятор РДТ поддерживает одинаковое давление в каждом цилиндре. В инжекторных системах также контролируется объем впрыскиваемого топлива, который зависит от продолжительности импульса.

Давление в инжекторной системе — ключевой параметр, обычно колеблющийся от 2,8 до 3,2 атм. При соблюдении этих значений работа двигателя должна быть стабильной.

Проверка топливной системы инжектора требует внимательного подхода и знаний. Эксперты рекомендуют начать с визуального осмотра всех компонентов системы на наличие утечек и повреждений. Затем следует провести диагностику с использованием специализированного оборудования, чтобы оценить давление топлива и его качество. Важно проверить фильтры и форсунки на предмет загрязнений, так как это может существенно повлиять на работу двигателя. Также стоит обратить внимание на состояние топливного насоса и его производительность. Регулярная проверка и обслуживание топливной системы помогут избежать серьезных поломок и продлить срок службы автомобиля.

Как проверить давление в топливной системе двигателя ваз, инжектор, полная диагностика

Диагностика давления и форсунок

Итак, ТС современного авто нуждается в периодической грамотной проверке. Так как именно давление является, чуть ли не главным звеном в системе, с его проверки и следует начинать.

1. Подготавливается манометр со шлангом, который вдевается в штуцер топливной рампы.
2. Затем снимаются показатели при включённом топливном насосе. Показатель должен варьироваться, как и говорилось, в пределах 2,8-3,2 атм.
3. После этого замеры производятся в режиме ХХ. Давление обязано снижаться, но не сильно, всего на 0,6-0,8 атм.
4. Теперь в режиме ХХ надо повысить обороты двигателя и проверить. Давление должно подскочить до начального уровня.

Не меньше работы в ТС современного автомобиля выполняют форсунки. Их проверка проводится непосредственно после диагностики давления.

1. Нужно сформировать требуемое рабочее давление, запустив двигатель и отключив его через некоторое время.
2. Затем с помощью спецоборудования подать серию проверочных импульсов на форсунку цилиндра 1. Одновременно нужно измерять давление.
3. Подать импульсы на каждую форсунку, давление обязательно замерять.

Перепады давления неизбежны, но они не должны отличаться для каждого из цилиндров. Если на одной из форсунок давление понижено или повышено, то будет изменяться объём впрыскиваемой жидкости. Соответственно, изменится состав ТВС. Такую форсунку необходимо снять и починить, или заменить.

Форсунки ТС имеют свойство выходить из строя по разным причинам:

• могут заклинивать и плохо открываться, из-за чего ТВС становится обеднённой;
• могут заклинивать и плохо закрываться, из-за чего ТВС становится обогащённой;
• могут работать нестабильно.

Интересные факты

Вот несколько интересных фактов о проверке топливной системы инжектора:

1. Диагностика с помощью давления: Одним из самых эффективных способов проверки топливной системы инжектора является измерение давления в системе. Нормальное давление топлива обеспечивает стабильную работу инжекторов. Если давление ниже нормы, это может указывать на проблемы с топливным насосом или забитыми фильтрами.

2. Использование осциллографа: Для более глубокой диагностики инжекторов можно использовать осциллограф. Этот инструмент позволяет визуализировать форму сигнала, который поступает на инжекторы, и выявить проблемы, такие как неправильное время открытия или закрытия инжекторов, что может привести к неэффективной работе двигателя.

3. Тест на утечки: Проверка на утечки топлива — важный этап диагностики. Утечки могут происходить из-за изношенных уплотнителей или поврежденных трубок. Даже небольшая утечка может привести к снижению давления в системе и ухудшению работы двигателя, а также к повышенному расходу топлива и увеличению выбросов.

Легкая промывка топливной системы | Как пользоваться химией | Что заливать в бак

Какие неисправности бывают у тех или иных составляющих ТС

Топливная система автомобиля состоит из множества компонентов, и форсунки — лишь одна из её частей. Теперь, когда мы разобрались с их проверкой, рассмотрим возможные неисправности других элементов топливной системы.

Топливный бак, в котором хранится бензин или дизельное топливо, изолирован от внешней среды. Жидкость подаётся через герметичные трубопроводы, обеспечивая связь между баком и атмосферой. Если эта связь нарушается, внутри резервуара может возникнуть разрежение, что приводит к снижению давления в рампе.

Топливный насос может сталкиваться с несколькими проблемами:

• забивается фильтр, задерживающий крупные частицы, что снижает производительность насоса и негативно сказывается на работе двигателя;
• возникают неполадки с «обраткой», из-за чего давление быстро падает после выключения зажигания;
• насос не может поддерживать давление по другим причинам.

Фильтр тонкой очистки — обязательный элемент современных автомобильных систем. При его загрязнении давление топлива снижается, что негативно влияет на работу форсунок. В некоторых случаях фильтр может повреждаться, и грязь попадает в форсунки.

Трубопроводы могут подвергаться пережимам. Например, если подающий топливный шланг пережимается, это снижает давление в системе. Если «обратка» пережата, давление может увеличиваться. Проблемы с шлангами и трубками также могут быть вызваны некачественным топливом. Высокое содержание смол и вредных добавок может оседать внутри трубок, что приводит к разгерметизации и коррозии.

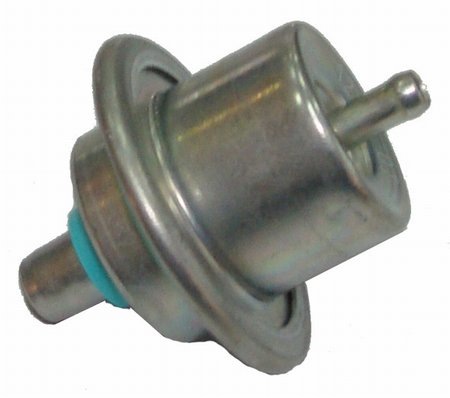

Датчик, отвечающий за регулирование давления (РДТ), может вызывать проблемы из-за заедания диафрагмы. Если датчик застревает в открытом положении, давление падает, а в закрытом — повышается.

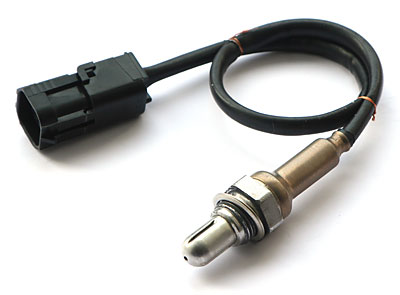

ТС с датчиком кислорода

Без прямой коммуникации с регулятором кислорода крайне тяжело обстоят дела при возникновении проблем с впрыском. РДТ как ни в чем не бывало возобновляет подачу горючего, не зная о неисправностях впрыскивателей. А вот в системах, в которых имеется датчик кислорода, контроллёр способен уравновешивать состав ТВС, хотя и в разумных пределах.

В системах с ДК управляющий орган следит за текущим качеством ТВС. Если состав смеси значительно отклоняется от стандартных показателей, контроллёр воспринимает информацию, как неисправность. В памяти управляющего органа сохраняется два кода: о слишком бедной и о слишком богатой смеси.

Впрочем, несмотря на преимущество систем с лямбда зондом, они не всесильны. Чрезмерное обеднение или обогащение топливной смеси не может быть контролируемо бортовой системой, так как значения в этом случае будут крутиться далеко за пределами возможного. И электроника ничего не заметит, не зафиксирует.

Виновниками критического изменения состава топливной смеси помимо неисправных форсунок могут стать неисправные ДМРВ, ДК и другие элементы системы (подробнее выше). Одной из распространённых причин изменения состава ТВС становится завоздушивание. В одном из слабых мест топливной магистрали происходит разгерметизация, и возникает подсос воздуха. Соответственно, ТВС обедняется, так как в ней повышается количество воздуха.

Проверить ТС своего автомобиля, даже если это инжектор, вполне реально. Нужно только научиться общей технике выполнения, и тогда поездки в СТО будут постепенно сокращаться.

Когда мыть форсунки и есть ли в этом смысл?

Методы очистки и обслуживания топливной системы инжектора

Топливная система инжектора играет ключевую роль в работе двигателя автомобиля, обеспечивая его эффективное функционирование и оптимальную производительность. Регулярное обслуживание и очистка этой системы необходимы для предотвращения различных проблем, таких как потеря мощности, увеличение расхода топлива и неравномерная работа двигателя. Существует несколько методов, которые помогут поддерживать топливную систему в идеальном состоянии.

1. Химическая очистка топливной системы

Химическая очистка является одним из самых распространенных методов. Она включает в себя использование специальных чистящих средств, которые добавляются в топливо. Эти средства помогают растворить отложения и загрязнения, образующиеся в инжекторах и других компонентах топливной системы. Процесс обычно включает следующие шаги:

• Выбор качественного чистящего средства, подходящего для вашего типа двигателя.
• Добавление средства в бак с топливом согласно инструкции производителя.
• Запуск двигателя и его работа на чистящем растворе в течение определенного времени.

Важно следить за тем, чтобы чистящее средство не повредило элементы системы, поэтому всегда стоит выбирать продукты, рекомендованные производителем автомобиля.

2. Механическая очистка инжекторов

В некоторых случаях может потребоваться более глубокая механическая очистка инжекторов. Этот процесс включает в себя снятие инжекторов с двигателя и их очистку с помощью ультразвуковой ванны или специализированного оборудования. Механическая очистка позволяет удалить более стойкие отложения, которые не поддаются химическим средствам. Процедура включает:

• Снятие инжекторов с автомобиля.
• Погружение инжекторов в ультразвуковую ванну с чистящим раствором.
• Промывание инжекторов под давлением для удаления остатков загрязнений.
• Проверка работоспособности инжекторов с помощью тестового стенда.

3. Замена фильтров

Фильтры топлива играют важную роль в защите инжекторов от загрязнений. Регулярная замена топливного фильтра помогает предотвратить попадание частиц и отложений в систему. Рекомендуется проверять и заменять фильтр согласно рекомендациям производителя, обычно каждые 30-50 тысяч километров пробега.

4. Проверка давления в топливной системе

Неправильное давление в топливной системе может привести к неэффективной работе инжекторов. Для проверки давления необходимо использовать манометр, подключив его к специальному порту на топливной рампе. Нормальные значения давления зависят от модели автомобиля, поэтому важно сверяться с технической документацией. Если давление ниже нормы, это может указывать на проблемы с топливным насосом или забитый фильтр.

5. Регулярная диагностика

Проведение регулярной диагностики топливной системы с использованием специализированного оборудования позволяет выявить проблемы на ранних стадиях. Современные сканеры могут считывать коды ошибок и показывать параметры работы инжекторов, что помогает в своевременном обнаружении неисправностей.

Подводя итог, можно сказать, что грамотное обслуживание и очистка топливной системы инжектора являются залогом надежной работы двигателя. Использование различных методов, таких как химическая и механическая очистка, замена фильтров и регулярная диагностика, поможет поддерживать систему в отличном состоянии и предотвратить серьезные поломки в будущем.

Вопрос-ответ

Какие основные признаки неисправности топливной системы инжектора?

Основные признаки неисправности включают затрудненный запуск двигателя, неравномерную работу на холостом ходу, потерю мощности при ускорении, а также увеличение расхода топлива. Если вы заметили один или несколько из этих симптомов, стоит проверить топливную систему.

Как самостоятельно проверить давление в топливной системе?

Для проверки давления вам понадобится манометр, который подключается к специальному штуцеру на топливной рампе. Запустите двигатель и проверьте показания манометра. Давление должно соответствовать значениям, указанным в руководстве по эксплуатации вашего автомобиля. Если давление ниже нормы, это может указывать на проблемы с насосом или фильтром.

Что делать, если инжекторы загрязнены?

Если инжекторы загрязнены, можно попробовать использовать специальные очистители для топливных систем, которые добавляются в бак. В более серьезных случаях может потребоваться снятие инжекторов для их ультразвуковой очистки или замены. Регулярное использование качественного топлива и добавок для очистки поможет предотвратить загрязнение в будущем.

Советы

СОВЕТ №1

Перед началом проверки топливной системы инжектора убедитесь, что у вас есть все необходимые инструменты, такие как манометр для измерения давления топлива, мультиметр и специальные адаптеры. Это поможет вам провести диагностику более эффективно и избежать лишних затрат на повторные поездки в сервис.

СОВЕТ №2

Обязательно проверьте уровень топлива в баке перед началом проверки. Низкий уровень может привести к неправильным показаниям и затруднениям в диагностике. Убедитесь, что в баке достаточно топлива для корректной работы системы.

СОВЕТ №3

При проверке инжекторов обращайте внимание на их состояние и чистоту. Загрязненные инжекторы могут привести к неправильной подаче топлива и ухудшению работы двигателя. Рекомендуется использовать специальные очистители для инжекторов или проводить их ультразвуковую чистку.

СОВЕТ №4

Не забывайте о необходимости проверки электрических соединений и проводки, ведущей к инжекторам. Плохие контакты или поврежденные провода могут стать причиной неправильной работы системы. Используйте мультиметр для проверки целостности цепи и устранения возможных проблем.

Топливная система инжектора играет ключевую роль в работе двигателя автомобиля, обеспечивая его эффективное функционирование и оптимальную производительность. Регулярное обслуживание и очистка этой системы необходимы для предотвращения различных проблем, таких как потеря мощности, увеличение расхода топлива и неравномерная работа двигателя. Существует несколько методов, которые помогут поддерживать топливную систему в идеальном состоянии.

1. Химическая очистка топливной системы

Химическая очистка является одним из самых распространенных методов. Она включает в себя использование специальных чистящих средств, которые добавляются в топливо. Эти средства помогают растворить отложения и загрязнения, образующиеся в инжекторах и других компонентах топливной системы. Процесс обычно включает следующие шаги:

• Выбор качественного чистящего средства, подходящего для вашего типа двигателя.
• Добавление средства в бак с топливом согласно инструкции производителя.
• Запуск двигателя и его работа на чистящем растворе в течение определенного времени.

Важно следить за тем, чтобы чистящее средство не повредило элементы системы, поэтому всегда стоит выбирать продукты, рекомендованные производителем автомобиля.

2. Механическая очистка инжекторов

В некоторых случаях может потребоваться более глубокая механическая очистка инжекторов. Этот процесс включает в себя снятие инжекторов с двигателя и их очистку с помощью ультразвуковой ванны или специализированного оборудования. Механическая очистка позволяет удалить более стойкие отложения, которые не поддаются химическим средствам. Процедура включает:

• Снятие инжекторов с автомобиля.
• Погружение инжекторов в ультразвуковую ванну с чистящим раствором.
• Промывание инжекторов под давлением для удаления остатков загрязнений.
• Проверка работоспособности инжекторов с помощью тестового стенда.

3. Замена фильтров

Фильтры топлива играют важную роль в защите инжекторов от загрязнений. Регулярная замена топливного фильтра помогает предотвратить попадание частиц и отложений в систему. Рекомендуется проверять и заменять фильтр согласно рекомендациям производителя, обычно каждые 30-50 тысяч километров пробега.

4. Проверка давления в топливной системе

Неправильное давление в топливной системе может привести к неэффективной работе инжекторов. Для проверки давления необходимо использовать манометр, подключив его к специальному порту на топливной рампе. Нормальные значения давления зависят от модели автомобиля, поэтому важно сверяться с технической документацией. Если давление ниже нормы, это может указывать на проблемы с топливным насосом или забитый фильтр.

5. Регулярная диагностика

Проведение регулярной диагностики топливной системы с использованием специализированного оборудования позволяет выявить проблемы на ранних стадиях. Современные сканеры могут считывать коды ошибок и показывать параметры работы инжекторов, что помогает в своевременном обнаружении неисправностей.

Подводя итог, можно сказать, что грамотное обслуживание и очистка топливной системы инжектора являются залогом надежной работы двигателя. Использование различных методов, таких как химическая и механическая очистка, замена фильтров и регулярная диагностика, поможет поддерживать систему в отличном состоянии и предотвратить серьезные поломки в будущем.
