Где находится трамблер и его элементы

Трамблер, или распределитель зажигания, обеспечивает распределение искры к цилиндрам двигателя. В этой статье рассмотрим его расположение и основные элементы: крышку и контактные группы. Знание этих компонентов упростит диагностику и ремонт системы зажигания.

Назначение

Давайте рассмотрим функцию этого устройства, без которого невозможно представить работу автомобильной силовой установки.

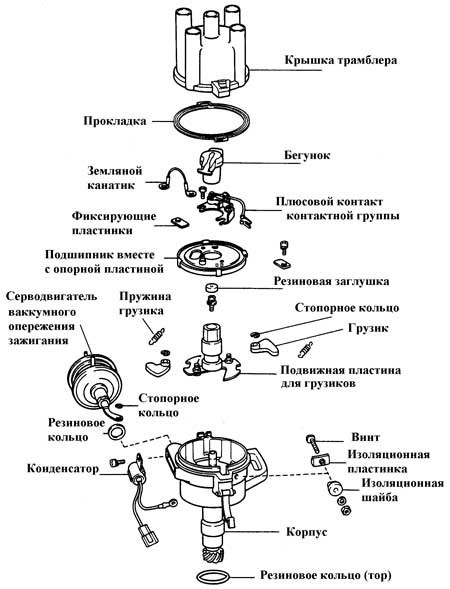

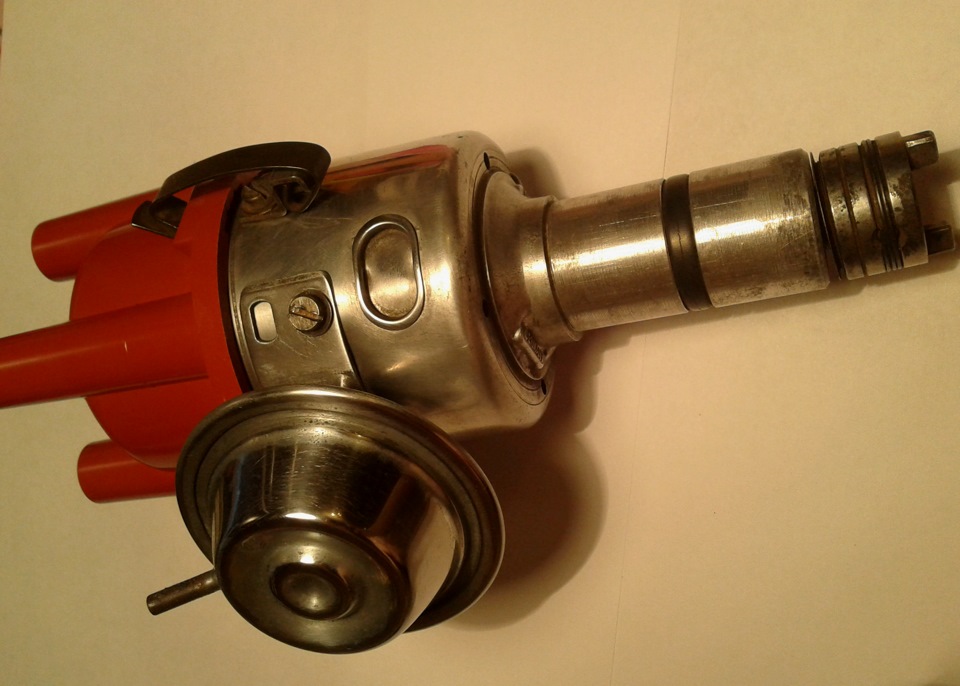

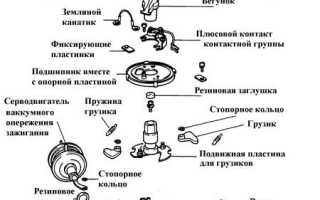

На изображении ниже видно общее устройство распределителя.

Система зажигания — ключевой элемент двигателя внутреннего сгорания. Мотор работает корректно только при сгорании топливной смеси в нужный момент. В противном случае процесс нарушается.

Трамблер генерирует ток, который подается на свечи зажигания.

Трамблер инициирует токообразование, размыкая контакты. Он также распределяет напряжение по системе зажигания и изменяет момент искрообразования при необходимости.

Принцип работы распределителя зависит от модели автомобиля. Например, в моделях Ваз распределитель соединен с приводом коленчатого вала благодаря поршням двигателя, находящимся в верхней мертвой точке.

Эксперты в области автомобильной техники отмечают, что трамблер, или распределитель зажигания, является ключевым элементом системы зажигания бензиновых двигателей. Он обычно располагается в верхней части двигателя, рядом с головкой блока цилиндров. Основная функция трамблера заключается в распределении высокого напряжения от катушки зажигания к свечам, что обеспечивает правильный порядок зажигания.

Среди элементов трамблера выделяют ротор, который вращается и направляет электрический импульс к соответствующей свечке, а также крышку, защищающую внутренние компоненты от загрязнений. Некоторые модели также оснащены датчиками, которые помогают контролировать угол опережения зажигания. Правильная работа трамблера критически важна для стабильной работы двигателя, и его неисправности могут привести к снижению мощности и увеличению расхода топлива. Регулярная проверка и обслуживание этого элемента помогут избежать серьезных проблем в будущем.

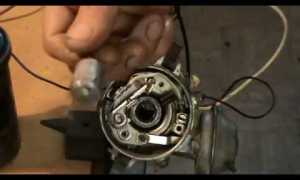

Регулируем угол опережения зажигания,в домашних условиях.Трамблер ваз.

Тойота

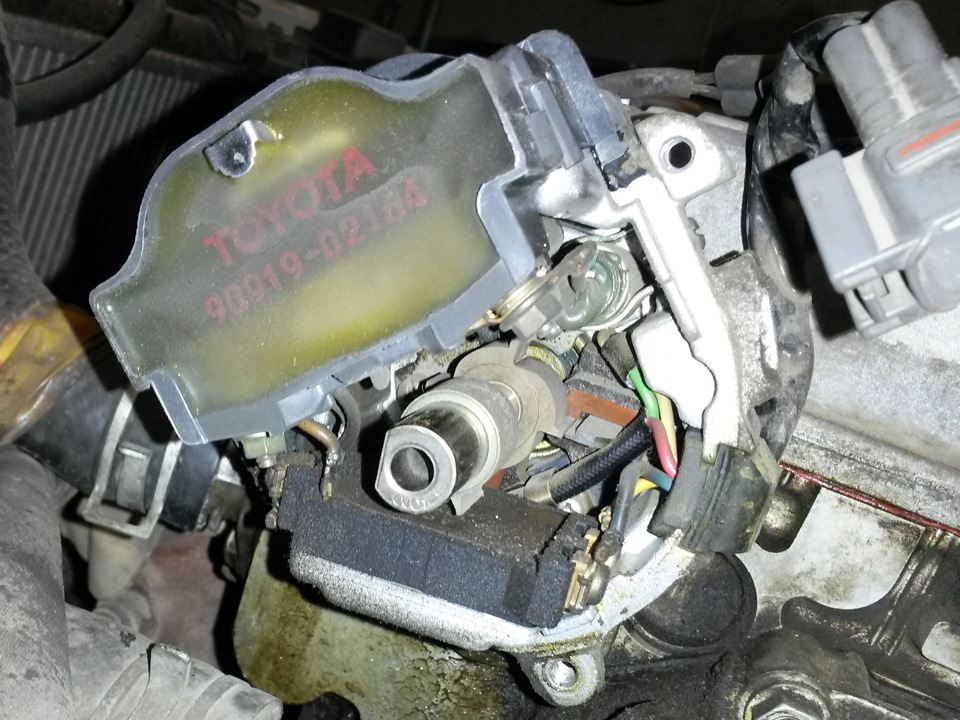

Популярный в России японский автомобиль, имеет зажигание двух видов: с трамблером и без него. Нас интересует первый вариант.

Итак, согласованная работа всей системы зажигания автомобилей Тойота достигается выработкой сигналов датчиками. К примеру, один из важнейших импульсов вырабатывается регулятором положения коленвала, другой – регулятором положения распредвала.

Особое значение решает в функционировании системы зажигания Тойоты — ЭБУ, посылающий сигнал зажигания непосредственно на воспламенитель. Т.о, задействуется транзистор в воспламенителе, посылающий, в свою очередь, ток через низковольтную обмотку катушки.

Примечание. Напомним, что в катушке зажигания автомобиля имеются две обмотки. Одна называется низковольтной, так как по ней ходит ток с низким напряжением, другая – высоковольтной, так как здесь действует ток с высоким напряжением.

В конкретный момент, когда нужно это бывает для зажигания, блок выключает сигнал, а транзистор прерывает прохождение напряжения через низковольтную обмотку. Напряжение трансформируется в высокий ток, последний идет на трамблер, его клеммы и ротор.

Что касается систем тойотовских без распределителя, то здесь в отсутствии распределителя надежность повышается за счет минимума мехкомпонентов.

Эксперты видят в такой системе даже свои преимущества:

• Устраняется электрическое вмешательство трамблера, что дает возможность ставить катушку вблизи от свечей. Априори это шанс избежать помех, связанных с электричеством и общее повышение надежности.
• У электрода бывает намного больше времени для вырабатывания искрообразования, чем у аналогичного элемента трамблера.
• Минимизируется возможность перебоев в зажигании, следовательно, улучшается выхлоп и повышается динамика.

Помимо этого, Тойоты, в зависимости от модели, могут оборудоваться 2-я разновидностями зажигания по отличию коммутатора. Последний может либо быть встроен в корпус распределителя, либо нет. Что касается катушки, то она в обоих случаях монтируется внутри трамблера.

Интересные факты

Вот несколько интересных фактов о трамблере и его элементах:

1. Расположение и функция: Трамблер (или распределитель зажигания) обычно находится в верхней части двигателя внутреннего сгорания, рядом с головкой блока цилиндров. Его основная функция — распределение высокого напряжения от катушки зажигания к свечам зажигания в правильной последовательности, что обеспечивает эффективное сгорание топливной смеси.

2. Элементы трамблера: Внутри трамблера находятся несколько ключевых элементов, включая ротор, который вращается и направляет электрический импульс к соответствующей свече зажигания, и крышка трамблера, которая защищает внутренние компоненты от загрязнений. Современные трамблеры могут также включать датчики, которые помогают оптимизировать зажигание в зависимости от условий работы двигателя.

3. Эволюция технологий: С развитием технологий трамблеры постепенно заменяются более современными системами зажигания, такими как бесконтактные системы и системы с распределением зажигания на основе датчиков. Это позволяет улучшить эффективность работы двигателя, снизить выбросы и повысить надежность системы зажигания.

Willys MB. Детали. Выпуск #2. Распределитель зажигания

Система зажигания Мерседес

На автомобилях немецкого производства используются две системы – EZL и TFZ. Первая включает элементы зажигания и электронное регулирующее устройство ECU с различными регуляторами и исполнительными механизмами.

Система TFZ определяет момент зажигания с помощью датчика, установленного в трамблере. Это решение позволяет точно настраивать угол опережения зажигания.

Чтобы снять крышку трамблера TFZ, нужно повернуть крепежные фиксаторы на ¼ оборота.

Трамблеры TFZ и EZL устанавливаются в вертикальном положении сбоку от блока цилиндров двигателя.

Нива Шевроле

На автомобилях Нива Шевроле применяется БСЗ* высокой энергии. Принцип функционирования ничем не отличается от стандартной работы:

• Вначале ток подается на обмотку реле.
• После срабатывания реле, напряжение подается на катушку и коммутатор.
• Затем в дело вступает датчик Холла.
• Низковольтный ток трансформируется в катушке в высоковольтный.
• Напряжение идет на свечи, которые образуют искру и поджигают горючую смесь.

Как проверить крышку трамблера и высоковольтные провода

Как должен правильно ставиться трамблер

Демонтированное или новое устройство должно быть установлено правильно. Монтаж требует настройки угла опережения зажигания (УОЗ).

Сначала распределитель устанавливается так, чтобы УОЗ соответствовал необходимым параметрам для запуска силовой установки.

При установке трамблера:

• Поршни первого и четвертого цилиндров должны находиться в верхней мертвой точке (ВМТ).
• Для установки поршней в ВМТ вращайте коленчатый вал по часовой стрелке, пока метки на трамблере и крышке ГРМ не совпадут. Также должны совпадать метки на картере сцепления и крышке.

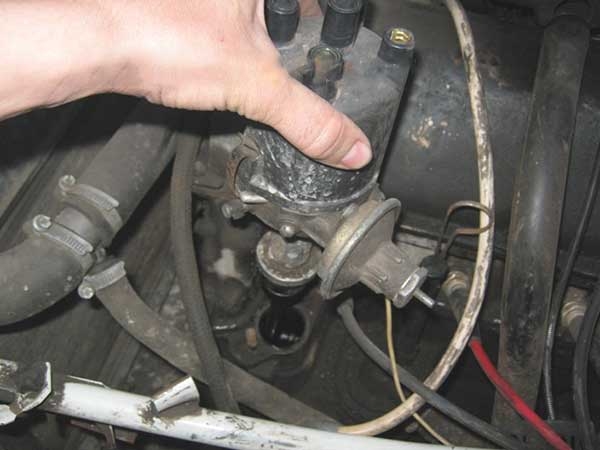

Критически важно правильно установить контакт бегунка трамблера. Он должен находиться на выводе бронепровода первого цилиндра. Это можно сделать, приложив крышку к распределителю и найдя метку вывода первого цилиндра.

Перед установкой распределителя на двигатель смазать манжету трамблера, затем установить его на шпильки. Выступы на валу трамблера должны войти в прорезь на конце распредвала.

Фиксация распределителя не должна быть окончательной, так как угол опережения зажигания еще не установлен. Вращайте трамблер до правильной настройки угла, затем установите крышку и затяните фиксаторы.

Трамблер: история развития устройства

Трамблер является элементом, который призван подавать импульсы в строгоопределенном порядке. Именно контроль за искрообразованием является важнейшей функцией распределителя.

Впервые трамблер появился в составе контактзажигания, придуманного Ч. Кеттерингом. И первый автомобиль, оснащенный новым устройством, стал Кадиллак 1910 года выпуска. В те далекие времена трамблер считался венцом гениальной технической мысли.

По сути, распределить функционирует за счет роторного вала. Бегунок, поставленный на валу, изолирован от металлкорпусов вала и автокузова.

Первый в мире трамблер был еще устройством недостаточно модернизированным. В число расходников помимо свечей, входили составляющие распределителя и даже контактная группа. Нынче для обновления системы достаточно прикупить пару новых свечей.

Итак, функционирует трамблер следующим образом:

• Шестерня, зафиксированная на коленвале силовой установки, приводит в действие распределительный вал.
• Затем при вращении она входит в контакт с другим колесом сложной формы, специально выточенной на конце трамблерного вала.

Примечание. По ходу эксплуатации распределителя выяснялось, что устройство очень боится воды. С целью защитить устройство от влаги этот самый вал делался длинным, тем самым, трамблерный фюзеляж находился максимально дальше от дорожного полотна.

Особое место в работе трамблера занимает крышка. Именно она в ответе за попеременную передачу высоковольтного напряжения от катушки к бронепроводам и свечам.

Крышка изготовлена из особой фибры, не пускающей ток. В фюзеляж запрессованы металлконтакты, принимающие импульсы. Они расположены по центру и сбоку крышки. Число боковых контактов должно четко согласовываться с численностью свечей.

Интересно будет отметить, что в трамблерной крышке системы Твин Спарк, продвигаемой компанией Фиат для 4-цилиндрового силового агрегата, было предусмотрено целых восемь контактов. Соответственно, и свечей было столько же.

Катушка интегрируется с трамблером, как и свечи, посредством провода.

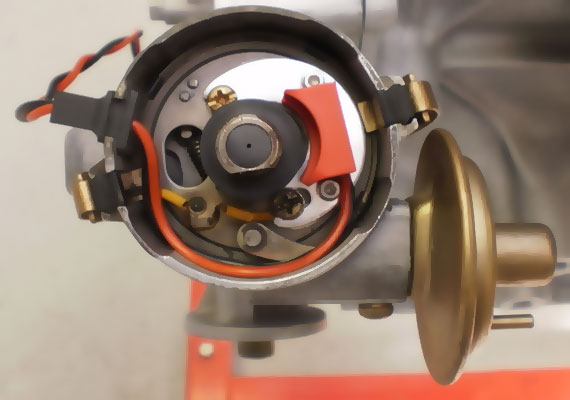

Бегунок или ротор – не менее важная часть трамблера. Представляя собой пластиковый элемент, бегунок служит превосходным фиксационным механизмом для основного контакта. Сам ротор напрочно закреплен на трамблерном валу. При вращении бегунок соприкасается с боковыми контактами трамблера, тем самым, распасовывая токоимпульсы.

Сам ротор получает импульс через бронепровод и щетки, периодически соприкасающиеся с элементом, но не ограничивающие его вращение. В процессе вращения кулачок ротора оказывает воздействие на прерыватель, раздвигая его контакты. В этот самый момент в катушке появляется высокое напряжение.

Но это еще далеко не все функции, которые совершает трамблер. Например, в нем есть механизм, который регулирует УОЗ. Таким образом, обеспечивается возгорание горючего, когда это нужно.

Примечание. Механизм этот основан на принципе центрфуги. К двигательному валу соединены грузики на рычагах. Они раскручиваясь, оказывают влияние на пластинку с контактами прерывателя, увеличивая УОЗ, в момент оптимального раскручивания коленвала.

Трамблер оснащается также вакуумным регулятором. Последний тоже играет немаловажную роль в корректировке УОЗ. Он интегрируется с впускным коллектором с помощью трубки.

Помимо вышеприведенных элементов, в трамблере находится еще конденсатор. Он соединяется непосредственно с контактами прерывателя, а задачей его является защищать контакты от чрезмерного искрообразования, обугливания и износа.

Датчик Холла где-то в середине 70-х годов прошлого столетия заменяет контактный прерыватель. Таким образом, электроника смещает с позиций механику ввиду общей ненадежности системы. Благодаря оптическому регулятору удалось задействовать в свою очередь бесконтактный прерыватель, более простой в конструкции.

Проблемы и неисправности трамблера

Трамблер, или распределитель зажигания, является важным элементом системы зажигания автомобиля. Он отвечает за распределение высокого напряжения от катушки зажигания к свечам, обеспечивая правильный порядок зажигания цилиндров. Однако, как и любое другое устройство, трамблер может сталкиваться с различными проблемами и неисправностями, которые могут негативно сказаться на работе двигателя.

Одной из наиболее распространенных проблем является износ контактной группы. Контакты могут окисляться или загрязняться, что приводит к плохому контакту и, как следствие, к сбоям в зажигании. В таких случаях рекомендуется регулярно проверять состояние контактов и при необходимости их чистить или заменять.

Еще одной распространенной неисправностью является поломка или износ ротора трамблера. Ротор, вращаясь, замыкает контакты и передает электрический импульс на свечи зажигания. Если ротор поврежден, это может привести к неправильному распределению искры, что вызовет перебои в работе двигателя. Важно следить за состоянием ротора и при обнаружении трещин или других повреждений заменять его.

Также стоит обратить внимание на состояние крышки трамблера. Крышка защищает внутренние элементы от загрязнений и влаги. Если она треснула или имеет другие повреждения, это может привести к попаданию влаги и грязи внутрь трамблера, что, в свою очередь, может вызвать короткое замыкание. Регулярная проверка и замена крышки при необходимости помогут избежать подобных проблем.

Не менее важным элементом является вакуумный или электронный датчик опережения зажигания. Если этот датчик выходит из строя, это может привести к неправильному времени зажигания, что негативно скажется на мощности двигателя и его экономичности. В случае подозрений на неисправность датчика рекомендуется провести его диагностику и замену.

Кроме того, стоит упомянуть о проблемах с проводами, соединяющими трамблер со свечами зажигания. Износ или повреждение проводов может привести к потере искры, что также вызовет перебои в работе двигателя. Регулярная проверка состояния проводов и их замена при необходимости помогут предотвратить подобные неисправности.

В заключение, трамблер и его элементы играют ключевую роль в системе зажигания автомобиля. Регулярное обслуживание и диагностика этих компонентов помогут избежать серьезных проблем и обеспечить надежную работу двигателя. Важно помнить, что своевременное выявление и устранение неисправностей может значительно продлить срок службы автомобиля и улучшить его эксплуатационные характеристики.

Вопрос-ответ

Что такое трамблер и какую функцию он выполняет в автомобиле?

Трамблер, или распределитель зажигания, — это устройство, которое распределяет электрический импульс от катушки зажигания к свечам зажигания в правильной последовательности. Он обеспечивает синхронизацию зажигания в цилиндрах двигателя, что критически важно для его эффективной работы.

Каковы основные элементы трамблера и их назначение?

Основные элементы трамблера включают корпус, ротор, контактные группы и крышку. Корпус защищает внутренние компоненты, ротор вращается и передает электрический импульс, контактные группы обеспечивают соединение с катушкой зажигания и свечами, а крышка защищает от внешних воздействий и обеспечивает герметичность.

Где обычно располагается трамблер в автомобиле?

Трамблер обычно располагается в верхней части двигателя, вблизи головки блока цилиндров. В некоторых моделях автомобилей он может находиться сбоку или в задней части двигателя, в зависимости от конструкции и компоновки конкретного автомобиля.

Советы

СОВЕТ №1

Перед началом работы с трамблером обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем вы найдете точное местоположение трамблера и его элементов, что поможет избежать ненужных трудностей.

СОВЕТ №2

Используйте качественные инструменты для демонтажа и установки трамблера. Это поможет избежать повреждений как самого устройства, так и других компонентов двигателя.

СОВЕТ №3

При замене трамблера или его элементов обязательно проверяйте состояние проводов и контактов. Изношенные или поврежденные провода могут привести к неправильной работе системы зажигания.

СОВЕТ №4

Если у вас возникают трудности с диагностикой или ремонтом трамблера, не стесняйтесь обратиться к профессионалам. Ошибки в работе системы зажигания могут привести к серьезным проблемам с двигателем.

Трамблер, или распределитель зажигания, является важным элементом системы зажигания автомобиля. Он отвечает за распределение высокого напряжения от катушки зажигания к свечам, обеспечивая правильный порядок зажигания цилиндров. Однако, как и любое другое устройство, трамблер может сталкиваться с различными проблемами и неисправностями, которые могут негативно сказаться на работе двигателя.

Одной из наиболее распространенных проблем является износ контактной группы. Контакты могут окисляться или загрязняться, что приводит к плохому контакту и, как следствие, к сбоям в зажигании. В таких случаях рекомендуется регулярно проверять состояние контактов и при необходимости их чистить или заменять.

Еще одной распространенной неисправностью является поломка или износ ротора трамблера. Ротор, вращаясь, замыкает контакты и передает электрический импульс на свечи зажигания. Если ротор поврежден, это может привести к неправильному распределению искры, что вызовет перебои в работе двигателя. Важно следить за состоянием ротора и при обнаружении трещин или других повреждений заменять его.

Также стоит обратить внимание на состояние крышки трамблера. Крышка защищает внутренние элементы от загрязнений и влаги. Если она треснула или имеет другие повреждения, это может привести к попаданию влаги и грязи внутрь трамблера, что, в свою очередь, может вызвать короткое замыкание. Регулярная проверка и замена крышки при необходимости помогут избежать подобных проблем.

Не менее важным элементом является вакуумный или электронный датчик опережения зажигания. Если этот датчик выходит из строя, это может привести к неправильному времени зажигания, что негативно скажется на мощности двигателя и его экономичности. В случае подозрений на неисправность датчика рекомендуется провести его диагностику и замену.

Кроме того, стоит упомянуть о проблемах с проводами, соединяющими трамблер со свечами зажигания. Износ или повреждение проводов может привести к потере искры, что также вызовет перебои в работе двигателя. Регулярная проверка состояния проводов и их замена при необходимости помогут предотвратить подобные неисправности.

В заключение, трамблер и его элементы играют ключевую роль в системе зажигания автомобиля. Регулярное обслуживание и диагностика этих компонентов помогут избежать серьезных проблем и обеспечить надежную работу двигателя. Важно помнить, что своевременное выявление и устранение неисправностей может значительно продлить срок службы автомобиля и улучшить его эксплуатационные характеристики.
