Электропроводка ВАЗ 21213, или Нива, — ключевой элемент, обеспечивающий работу всех электрических систем автомобиля. В статье рассмотрим различия в подкапотном пространстве, что поможет лучше понять устройство автомобиля, а также предложим инструкции по самодиагностике и ремонту проводки. Знание схемы проводки и особенностей электросистемы поможет избежать проблем и сэкономить на ремонте, что полезно для владельцев ВАЗ 21213.
Историческая справка
Автомобиль ВАЗ 2121 впервые был представлен широкой публике в 1977 году.
В своей первоначальной версии он обладал следующими характеристиками:
- Двигатель от модели ВАЗ 2106 с объемом 1580 куб. см и мощностью 80 л.с.;
- Четырехступенчатая коробка передач;
- Постоянный полный привод;
- Цельнометаллический несущий кузов;
- Салон, заимствованный у легкового автомобиля ВАЗ 2106.
В дальнейшем автомобиль был обновлен, получив модернизированный двигатель с увеличенным объемом до 1690 куб. см и мощностью, возросшей до 82 л.с.
Эта новая версия получила заводской индекс ВАЗ 21213 и отличалась следующими особенностями:
- Системой питания – на модель был установлен карбюратор «Солекс»;
- Системой зажигания – автомобиль стал оснащаться бесконтактной системой зажигания, основанной на микроконтроллере;
- Наличием силуминового масляного радиатора.
Примечание: новый карбюратор и бесконтактное зажигание способствовали снижению расхода топлива, однако увеличивали потребление масла. В те времена, когда стоимость масла была невысокой, эта особенность не вызывала беспокойства у владельцев автомобилей.
Эксперты отмечают, что электропроводка ВАЗ 21213 имеет свои особенности, особенно в подкапотном пространстве. В отличие от более современных моделей, здесь используется более простая схема, что облегчает диагностику и ремонт. Однако, несмотря на это, владельцам стоит быть внимательными к состоянию проводки, так как со временем могут возникать проблемы с изоляцией и соединениями.
Самодиагностика в данном автомобиле возможна благодаря наличию доступных схем и документации. Владельцы могут самостоятельно проверять основные узлы, такие как генератор, стартер и предохранители, что значительно снижает затраты на обслуживание. Тем не менее, для более сложных неисправностей рекомендуется обращаться к профессионалам, чтобы избежать дополнительных проблем.
Особенности электрического оборудования
Штатная проводка на ВАЗ 21213 имела отличия от схемы, применяемой на ВАЗ 2121. В частности:
- В блоке предохранителей на ВАЗ 21213 используются более современные «ножевые» предохранители, для которых видоизменена контактная площадка;
- В системе питания используется ЭПХХ – экономайзер принудительного холостого хода, для чего в подкапотной проводке имеется отдельный жгут с колодкой;
- В системе зажигания применена бесконтактная схема, построенная на микроконтроллере.
Справочно: самые большие поломки в электрической схеме ВАЗ 21213 возникают по причине окисляющихся контактов. Это особенность конструкции и условий эксплуатации – автомобиль нередко преодолевает глубокие лужи и снежные заносы, а из-за не самой удачной прокладки проводки по кузову, клеммные колодки подвергаются излишней нагрузке.
| Параметр / Аспект | Подкапотное пространство ВАЗ 21213 (стандартная комплектация) | Возможность самодиагностики ВАЗ 21213 |
|---|---|---|
| Основные блоки и компоненты | Блок предохранителей и реле (расположен слева по ходу движения), аккумуляторная батарея, генератор, стартер, катушка зажигания, коммутатор (для карбюраторных версий), ЭБУ (для инжекторных версий), датчики (ДТОЖ, ДПКВ, ДПДЗ и др.), форсунки (для инжекторных версий), топливный насос, клапан адсорбера. | Инжекторные версии: Наличие диагностического разъема (OBD-II или GM-12) для подключения сканера. Считывание кодов ошибок ЭБУ. Просмотр параметров работы двигателя в реальном времени. |
| Особенности проводки | Жгуты проводов, идущие к различным потребителям (фары, звуковой сигнал, вентилятор радиатора, датчики, исполнительные механизмы). Различные типы разъемов (многоконтактные, одноконтактные). Защита проводов гофрой и изолентой. | Карбюраторные версии: Ограниченная самодиагностика. Возможность проверки некоторых датчиков (например, ДТОЖ) мультиметром. Отсутствие стандартизированного диагностического разъема. |
| Типичные неисправности и их диагностика | Общие: Перегорание предохранителей (визуальный осмотр, прозвонка), окисление контактов (визуальный осмотр, чистка), обрыв проводов (визуальный осмотр, прозвонка). Специфические: Неисправность генератора (проверка напряжения на АКБ), стартера (проверка работы втягивающего реле), катушки зажигания (проверка искры), датчиков (проверка сопротивления или напряжения). | Инжекторные версии: Считывание кодов ошибок (например, P0171 – бедная смесь, P0301 – пропуск зажигания в 1-м цилиндре). Анализ данных со сканера для выявления неисправности (например, показания ДМРВ, лямбда-зонда). |
| Инструменты для диагностики | Мультиметр, контрольная лампа, набор отверток и ключей, тестер для проверки искры. | Инжекторные версии: Диагностический сканер (ELM327 с программой на смартфоне/ноутбуке, профессиональный сканер). |
Интересные факты
Вот несколько интересных фактов о электропроводке ВАЗ 21213, связанных с подкапотным пространством и возможностью самодиагностики:
-
Структура электропроводки: ВАЗ 21213 имеет довольно простую и понятную структуру электропроводки, что облегчает диагностику и ремонт. В подкапотном пространстве расположены основные элементы, такие как предохранители и реле, которые можно легко проверить и заменить. Это делает автомобиль популярным среди автолюбителей, предпочитающих самостоятельное обслуживание.
-
Система самодиагностики: Хотя ВАЗ 21213 не оснащен современными системами самодиагностики, владельцы могут использовать простые методы для выявления проблем. Например, с помощью мультиметра можно проверить напряжение на различных элементах проводки, а также использовать простые тестеры для проверки работы датчиков и реле. Это позволяет быстро находить неисправности без необходимости в сложном оборудовании.
-
Различия в проводке: В зависимости от года выпуска и модификации ВАЗ 21213, могут быть различия в конфигурации электропроводки. Например, более поздние модели могут иметь улучшенные схемы подключения и дополнительные элементы, такие как более современные реле и предохранители, что повышает надежность системы. Это также может влиять на возможность самодиагностики, так как новые компоненты могут требовать более сложных методов проверки.
Различия в подкапотном пространстве

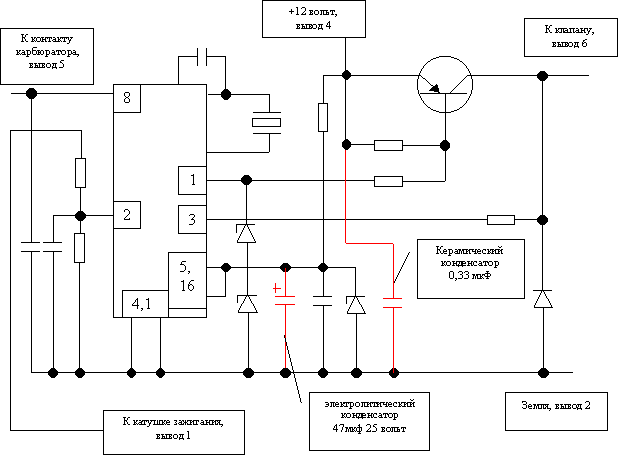

Блок управления ЭПХХ находится в моторном отсеке и представляет собой пластиковый корпус с разъемом для подключения жгута проводов. Его основная функция заключается в поддержании стабильной работы двигателя во время движения накатом, а также в содействии экономии топлива.
Читайте также:
Возможность самодиагностики

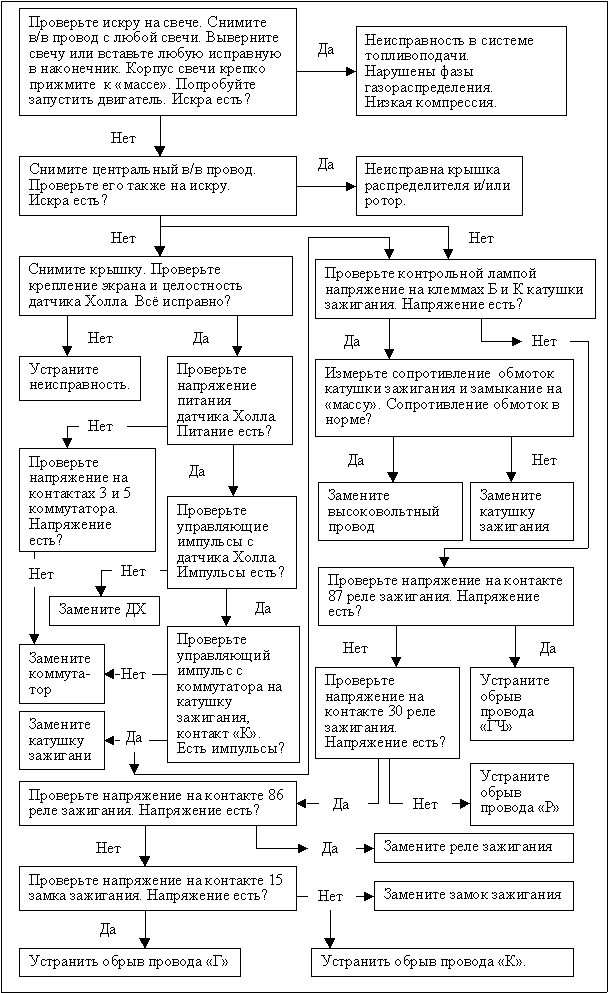

Для удобства определения отказа двигателя, автовладельцы используют алгоритм поиска, основанный на рекомендациях автопроизводителя.
Завод-изготовитель рекомендует вначале воспользоваться ним, а уже только потом прибегать к помощи другого автомобиля:
- Использование заведомо исправных деталей;
- Облегченный запуск («прикуривание») и т.п.
Справочно: конструкционно заложена возможность получения и передачи электроэнергии с другим автомобилем. Проводка ВАЗ 21213 специально сконструирована таким образом, чтобы в процессе «прикуривания» не допустить выхода их строя электрических устройств.
Выводы: самостоятельное обслуживание автомобиля давно стало нормой для наших автовладельцев. Тем более что видео пособия с разъяснениями работ сегодня стали доступнее, позволяя не допускать ошибок при устранении неисправностей электрической сети.
Рекомендации по обслуживанию и ремонту электропроводки
Обслуживание и ремонт электропроводки ВАЗ 21213 требуют особого внимания, так как электрическая система автомобиля играет ключевую роль в его функционировании. Важно помнить, что большинство проблем с электропроводкой возникают из-за износа, коррозии или механических повреждений. Поэтому регулярная проверка состояния проводов и соединений может предотвратить серьезные неисправности.
Первым шагом в обслуживании электропроводки является визуальный осмотр. Необходимо проверить состояние изоляции проводов на наличие трещин, порезов или других повреждений. Особое внимание следует уделить местам, где провода проходят через металлические элементы кузова, так как здесь может происходить трение и повреждение изоляции.
Также стоит обратить внимание на соединения. Коррозия на клеммах и разъемах может привести к плохому контакту, что, в свою очередь, вызывает перебои в работе электрических систем. Рекомендуется периодически очищать контакты с помощью специального средства для удаления окислов и смазывать их антикоррозийной смазкой.
Если вы заметили, что какие-либо электрические компоненты работают некорректно, стоит провести диагностику. Для этого можно использовать мультиметр, который поможет проверить целостность цепей и напряжение на различных участках проводки. Также полезно иметь под рукой схему электропроводки, чтобы точно знать, какие провода и соединения отвечают за ту или иную функцию.
При необходимости ремонта поврежденных участков проводки, важно использовать качественные материалы. Рекомендуется заменять поврежденные провода на аналогичные по сечению и изоляции, чтобы избежать перегрева и дальнейших проблем. При соединении проводов лучше использовать специальные соединительные клеммы, которые обеспечивают надежный контакт и защиту от влаги.
Не забывайте о том, что при работе с электропроводкой необходимо соблюдать меры предосторожности. Перед началом любых работ отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электрооборудования. Если вы не уверены в своих силах, лучше обратиться к специалистам, которые имеют опыт работы с электропроводкой автомобилей ВАЗ.
