Электропроводка ВАЗ 21074 – ключевой элемент, обеспечивающий работу всех электрических систем автомобиля. В статье рассмотрим отличия модификаций проводки, предоставим фото-схемы и видеоинструкции, а также пошаговое руководство по ремонту. Эта информация будет полезна как опытным автомобилистам, так и новичкам, желающим разобраться в электросистеме и устранить неисправности.
Продолжатель традиций
Основой для создания люксовой заднеприводной «классики» советского автопрома стала платформа модели ВАЗ 2105. Автомобиль производился в двух модификациях:
- С индексом ВАЗ 2107 – для отечественного рынка;
- С индексом ВАЗ 21074 (за пределами страны – LADA-21074) – для экспорта.
Экспортная версия имела немного более высокую цену. Тем не менее, значительная часть автомобилей ВАЗ 21074 также была реализована в России. Большинство из них до сих пор надежно служат своим владельцам, которые предпочитают самостоятельно заниматься обслуживанием своих машин.
При ремонте и проведении профилактических работ владельцу потребуется:
- Инструкция с электрическими схемами, относящаяся к данной модели;
- Знание основ работы с электрическими системами автомобилей семейства ВАЗ (см. также статью Проводка — ВАЗ 2109: что можно, а что нельзя).
Эксперты отмечают, что электропроводка ВАЗ 21074 имеет ряд отличий в зависимости от модификации автомобиля. В частности, изменения касаются как схемы подключения, так и используемых компонентов. Например, более поздние версии модели могут быть оснащены улучшенными проводами, которые обеспечивают большую надежность и устойчивость к внешним воздействиям. Также в некоторых модификациях внедрены дополнительные предохранители и реле, что повышает безопасность эксплуатации. Специалисты рекомендуют внимательно изучать электрическую схему конкретной версии автомобиля перед проведением ремонта или модернизации, чтобы избежать ошибок и обеспечить корректную работу всех систем. Важно учитывать, что даже небольшие изменения в проводке могут существенно повлиять на функционирование электрооборудования.
Отличия модификаций
Давайте разберемся, в чем отличия предшественницы ВАЗ 2107 от модификаций.
Но вначале определим перечень этих модификаций, сходивших с конвейера в указанные годы:
- Автомобиль с индексом LADA-21074;
- Автомобиль с индексом LADA-21074-20;
- Автомобиль с индексом LADA-21074-30.
Справочно: Во всех трех модификациях автомобиль комплектовался силовым агрегатом объемом в 1,6л от модели ВАЗ 2106 мощностью 75 л.с. Об этом сообщалось в каждом рекламном видео тех лет.
Различия в индексах одной модели объясняются следующим:
- LADA 21074 – с карбюраторным двигателем;
- LADA 21074-20 – c распределенным впрыском. Соответствует нормам ЕВРО-2;
- LADA-21074-30 c распределенным впрыском. Соответствует нормам ЕВРО-3.
| Модификация ВАЗ 21074 | Особенности электропроводки | Основные отличия |
|---|---|---|
| ВАЗ 21074 (карбюратор) | Проводка для карбюраторной системы питания, отсутствие ЭБУ, датчика кислорода, адсорбера. | Упрощенная система управления двигателем, меньше датчиков и исполнительных механизмов. |
| ВАЗ 21074 (инжектор, Евро-0/Евро-2) | Проводка для инжекторной системы питания, наличие ЭБУ, датчика кислорода, адсорбера. | Наличие электронного блока управления двигателем (ЭБУ), датчиков для контроля выхлопных газов, более сложная система впрыска топлива. |
| ВАЗ 21074 (инжектор, Евро-3) | Проводка для инжекторной системы питания, наличие ЭБУ, двух датчиков кислорода (до и после катализатора), адсорбера, датчика фаз. | Дополнительный датчик кислорода для более точного контроля выхлопных газов, датчик фаз для оптимизации работы двигателя. |
| ВАЗ 21074 (с ГУР) | Дополнительные жгуты проводов для подключения насоса гидроусилителя руля и его датчиков. | Наличие электропроводки для системы гидроусилителя руля. |
| ВАЗ 21074 (с кондиционером) | Дополнительные жгуты проводов для подключения компрессора кондиционера, датчиков давления, панели управления. | Наличие электропроводки для системы кондиционирования воздуха. |
Интересные факты
Вот несколько интересных фактов о электропроводке ВАЗ 21074 и её модификациях:
-
Разные схемы подключения: В зависимости от года выпуска и модификации ВАЗ 21074, электропроводка может иметь различные схемы подключения. Например, в более поздних моделях были внесены изменения в систему управления двигателем и электрооборудованием, что повлияло на конфигурацию проводки и распределение электрических сигналов.
-
Улучшенная защита от короткого замыкания: В более новых версиях ВАЗ 21074 были внедрены дополнительные предохранители и реле, что значительно повысило безопасность электропроводки. Это стало ответом на частые случаи короткого замыкания и перегрева проводов в старых моделях.
-
Совместимость с дополнительным оборудованием: В зависимости от модификации, электропроводка ВАЗ 21074 может иметь разные разъемы и соединения для подключения дополнительного оборудования, такого как сигнализация, магнитолы и системы освещения. Это позволяет владельцам автомобилей адаптировать свои машины под индивидуальные потребности, но также требует внимательного подхода при модернизации.
Подкапотная проводка

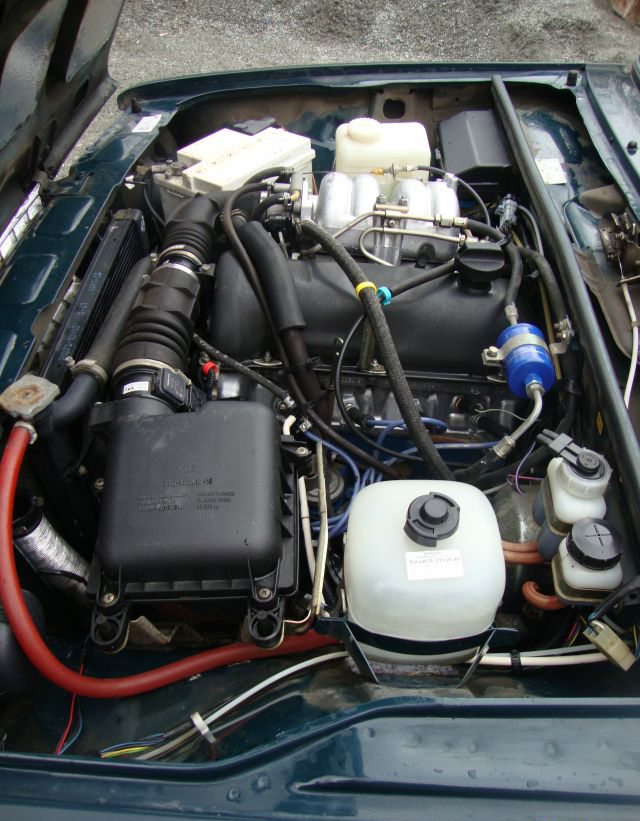

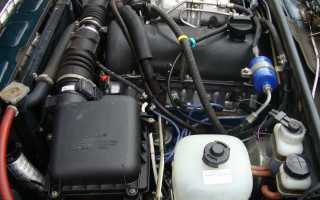

Внедрение инжекторной системы подачи топлива в цилиндры стало причиной разработки специальной подкапотной проводки для модели ваз 21074.
Эта проводка служила дополнением к стандартной и обеспечивала функционирование следующих систем:
Читайте также:
- Электрического вентилятора;
- Управления дроссельной заслонкой на впускном коллекторе;
- Электронной системы управления двигателем (ЭСУД).
Проводка салона

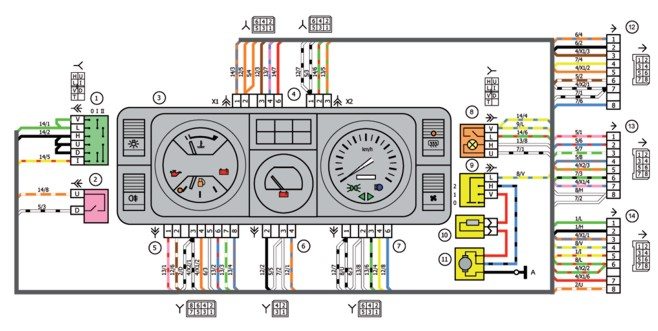

Для панели приборов ВАЗ 21074 использовался «донорский» блок с ВАЗ 2105. Соответственно, и схема проводки ваз 21074 панели приборов позаимствована в полном объеме.
Проводка задней части кузова

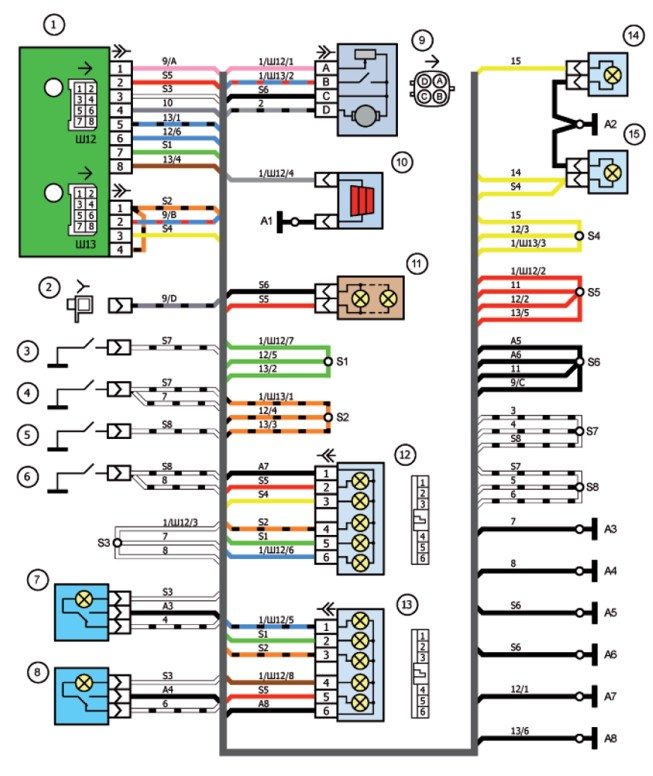

Работа системы подачи топлива невозможна без бензонасоса. На автомобиле ВАЗ 21074 был установлен электрический бензонасос, расположенный под задним крылом. Для его функционирования к стандартной электропроводке добавлялся отдельный провод. Сам бензонасос (обозначен на схеме под номером 9) работал в электрической сети совместно с:
- Элементами обогрева заднего стекла (номер 10);
- Плафонами внутреннего освещения салона (номера 7 и 8);
- Дополнительным сигналом торможения, установленным за задним стеклом (номер 11);
- Фарами освещения номерного знака (номера 14 и 15).
Полезная информация
Из-за унификации множества электронных компонентов семейства ВАЗ, автолюбители тратят время на поиски нужной проводки, не подозревая, что она может иметь индекс другой модели.
В представленном списке собраны индексы некоторые из таких изделий, установленных на ВАЗ 21074:
- Проводка панели приборов – 21053-3724030;
- Проводка щитка приборов – 21053-3724035-42;
- Проводка для топливных форсунок – 21214-3724036;
- Соединительный провод стартера – 2101-3724060;
- Проводка системы зажигания – 21073-3724026;
- Задний жгут проводов (плоский) – 21073-3724210-10.
Больше информации по теме читайте в статьях Схема электропроводки ВАЗ 21099: отличия от предшественника и Проводка — ВАЗ 2109 — инжектор: новые моторы в старом кузове
Выводы
Мы уверены, что теперь вы ознакомлены с различиями между модификациями автомобиля ВАЗ 21074 и, опираясь на предоставленные схемы, сможете восстановить функциональность любого электрического элемента.
Электропроводка системы освещения
Система освещения автомобиля ВАЗ 21074 является одной из ключевых составляющих, обеспечивающих безопасность на дороге. В зависимости от модификации автомобиля, конструкция и схема электропроводки системы освещения могут значительно различаться. Это связано с изменениями в требованиях к безопасности, а также с внедрением новых технологий и компонентов.
В базовой комплектации ВАЗ 21074 система освещения включает в себя передние фары, задние фонари, габаритные огни, а также освещение номерного знака. В зависимости от года выпуска и модификации, проводка может иметь разные конфигурации и элементы. Например, в более поздних моделях могут быть установлены дополнительные функции, такие как дневные ходовые огни или противотуманные фары, что требует изменения схемы подключения.
Одним из основных отличий в проводке системы освещения является использование различных типов разъемов и соединений. В старых моделях применялись более простые разъемы, которые могли не обеспечивать надежного контакта, в то время как в новых версиях используются более современные и защищенные соединения, что повышает долговечность и надежность системы.
Также стоит отметить, что в зависимости от модификации могут различаться и типы ламп, используемых в фарах. Например, в некоторых версиях могут быть установлены галогенные лампы, в то время как в других – стандартные лампы накаливания. Это также влияет на схему электропроводки, так как разные типы ламп требуют различного напряжения и мощности.
Кроме того, в современных модификациях ВАЗ 21074 может быть предусмотрена система автоматического включения фар, что требует наличия дополнительных датчиков и реле в проводке. Эти элементы могут значительно усложнить схему, но в то же время повышают уровень комфорта и безопасности при эксплуатации автомобиля.
Важно также учитывать, что при ремонте или замене элементов системы освещения необходимо обращать внимание на соответствие проводки конкретной модификации автомобиля. Использование неподходящих компонентов может привести к перегреву проводов, коротким замыканиям и другим серьезным неисправностям.
В заключение, электропроводка системы освещения ВАЗ 21074 имеет множество отличий в зависимости от модификации автомобиля. Эти различия касаются как конструкции и материалов проводки, так и используемых компонентов. При обслуживании и ремонте системы освещения важно учитывать все эти аспекты для обеспечения надежной и безопасной работы автомобиля.
Вопрос-ответ
Какой ЭБУ стоит на ВАЗ 21074?
Электронный блок управления (ЭБУ) «Январь 5.1.3» для ВАЗ 2107-74 с двигателем объёмом 1,5 литра (2104-1411020-11(01)) от производителя Автэл — это надёжное и современное решение для автомобилей, соответствующих стандарту Евро-2.
Какой самый редкий цвет 2107?
Lada 2107, редкий цвет ЦУНАМИ!
-
Читайте также:
Чем семерка отличается от шестерки?
Объём двигателя ВАЗ-2106 — 1569 см³, диаметр цилиндра — 79 мм, мощность — 75 л. С., число оборотов — 5400 об/мин. Dzen. Ru www. Calc. Ru У ВАЗ-2107 объём двигателя — 1590 см³, диаметр цилиндра — 82 мм, мощность — 80 л. С., число оборотов — 5400 об/мин.
Советы
СОВЕТ №1
Перед началом работы с электропроводкой ВАЗ 21074 обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять особенности конкретной модификации и избежать ошибок при ремонте или замене проводов.
СОВЕТ №2
При замене электропроводки используйте оригинальные детали или качественные аналоги, чтобы избежать проблем с совместимостью и надежностью. Некачественные провода могут привести к коротким замыканиям и другим электрическим неисправностям.
СОВЕТ №3
Обратите внимание на состояние разъемов и соединений. Часто проблемы с электропроводкой возникают из-за окисления или механических повреждений разъемов. Регулярно проверяйте их и при необходимости очищайте или заменяйте.
СОВЕТ №4
Если вы не уверены в своих силах, лучше обратиться к профессионалам для диагностики и ремонта электропроводки. Неправильные действия могут привести к серьезным поломкам и увеличению затрат на восстановление.
