Для чего нужен датчик холла в автомобиле

Датчик Холла — ключевой элемент в автомобилях, обеспечивающий работу системы зажигания и управления двигателем. Его основная функция — определение положения коленчатого вала и точное время зажигания, что влияет на эффективность и производительность двигателя. В этой статье рассмотрим назначение датчика Холла, его принцип работы и значимость для автомобильной системы, чтобы вы лучше поняли его влияние на работу вашего автомобиля.

Немного истории

В 1879 году ученый из Балтиморского университета Э. Холл сделал важное открытие. Он выяснил, что если в зоне действия электромагнита разместить кристаллический полупроводник, например, прямоугольную пластину, и подвести напряжение к её меньшим сторонам, то на более широких гранях полупроводника возникнет электрический ток.

Сила этого тока может достигать нескольких сотен милливольт.

Однако это открытие не получило применения в технической сфере на протяжении семидесяти пяти лет из-за трудностей с массовым производством таких пластин.

Со временем, благодаря прогрессу в разработке и производстве электронных компонентов, удалось создать компактное устройство, объединившее все необходимые элементы: чип, магнит и другие компоненты.

Датчик Холла играет важную роль в современных автомобилях, обеспечивая точное измерение положения и скорости вращения различных компонентов. Эксперты отмечают, что этот датчик используется в системах зажигания, управления двигателем и трансмиссией. Он позволяет контролировать положение коленчатого и распределительного валов, что критично для оптимизации работы двигателя и повышения его эффективности. Кроме того, датчик Холла способствует улучшению работы антиблокировочной системы тормозов (ABS), обеспечивая надежное определение скорости колес. Благодаря своей высокой чувствительности и надежности, датчик Холла стал незаменимым элементом в современных автомобилях, способствуя повышению безопасности и комфорта вождения.

Что такое ДАТЧИК ХОЛЛА. Как работает и как устроен

Назначение ДХ и принцип его функционирования

ДХ имеют много преимуществ, среди которых выделяются:

• небольшие размеры;
• прямоугольный формат электросигнала, что дает возможность мгновенно набирать конкретную константу без каких-либо скачков и всплесков.

Среди недостатков ДХ выделяют:

• чрезмерная чувств-сть к помехам ЭЛМ полей, возникающих в цепочке питания;
• более высокая стоимость ДХ относительно магнитоэлектрического устройства, обладающего при этом большей надежностью (с точки зрения теории).

В условном понимании ДХ можно разделить на 2 группы: линейные и логические. Другими словами, в одном из датчиков выход подразумевает линейность, в другом – логичность.

Например, линейный датчик используется для вычисления незначительных сдвигов или для конструирования иных, менее упрощенных приборов. Кроме того, такой ДХ может быть использован, как сверхчувствительный компонент регулятора напряжения с химической основой.

Назначение логического датчика – вычисление наличия любых соединений с магнитными свойствами, что реализуется чувствительной областью ДХ.

Внимание. Эта же уникальная черта регулятора может быть использована для вычисления итогового положения металлической составляющей, а также амплитуды вращения импеллера или специального наполюсного магнита.

Самое главное в применении ДХ – отлаженное и проверенное годами производство, ведь только таким образом обеспечивается полная и несомненная надежность изделия.

Датчики с магнитом – одни из самых распространенных приборов в автомобильной промышленности. Родившись в эру прогресса электро, они остались популярными до сих пор.

Взаимосвязь магнита и тока, выраженная тем, что трансформация импульса всегда связана с возникновением магнитного поля, привела к сегодняшним реалиям. Другими словами, контроль перемены силы тока в автомобильных системах зажигания регулируется с помощью ДХ.

Современные датчики холла полностью вытеснили старую контактную группу трамблеров, по вине которой часто возникали сбои в работе системы зажигания. Датчики холла, напротив, хотя тоже могут выходить из строя, намного лучше справляются со своими функциями.

ДХ – обязательный элемент современной бесконтактной системы зажигания. Кроме того, эти датчики нашли применение и в других автомобильных системах. Например, используются они в качестве счетчиков оборотов – тахометров, но обязательно в связке с постоянными магнитами.

ДХ состоят, как и говорилось выше, из пластины холла и магнита. Однако, это не аксиома, так как встречаются ДХ и без встроенного магнита.

Функционирование и назначение ДХ можно легко объяснить его составом. На прямоугольнике-полупроводнике, размером в несколько квадратных миллиметров или пленке, изготовленной из кристаллического материала имеются 4 электрода. Они предназначены для подвода тока и съема информации.

В целях исключения случайных механических сбоев, полупроводниковый материал крепится на прочной подложке, а пленка обрабатывается диэлектрическим веществом.

Чтобы обеспечить лучший эффект, толщина пластинки или пленки датчика делается как можно меньше.

ДХ применяются для бесконтактного контроля магнитной зоны. В некоторых случаях можно применять ДХ с вмонтированным ферритовым стержнем, что позволяет в разы увеличить КПД регулятора.

Еще один способ представить работу датчика холла, выглядит следующим образом.

• В ДХ имеется постоянный магнит, образующий магнитную зону.
• Пластина-полупроводник пересекает это самое поле, образуется преобразование – замыкание промежутка зубца, расположенного на распредвале.

Этот самый зуб называется репером (в геодезии – знак, метка).

• Итак, это самая точка в момент соприкосновения образует токоимпульс, подающийся к ЭБУ.
• Передаваемый импульс зависит полностью от амплитуды вращения распредвала. Это означает, что он поступает на различных временных промежутках.
• Импульс, как и говорилось, идет на ЭБУ.
• Последний раскодирует импульс, таким образом определяя положение ВМТ в 1-м цилиндре двигателя.
• Только после этого идет разрешение на поступление горючего в камеру сгорания с ее последующим возгоранием.

Примечательно, что несколько иначе функционирует аналогичный датчик дизельного мотора. Топливо в данном случае более тяжелое, что и определяет разницу. Датчик холла дизеля больше нужен для контроля прохождений поршней ВМТ. Таким образом, с наибольшей точностью выставляется отношение валов между собой.

Интересные факты

Вот несколько интересных фактов о датчике Холла в автомобиле:

1. Определение положения и скорости: Датчик Холла используется для определения положения коленчатого и распределительного валов в двигателе. Это позволяет системе управления двигателем точно рассчитывать момент зажигания и впрыска топлива, что значительно повышает эффективность работы двигателя и снижает выбросы вредных веществ.

2. Безконтактная технология: Датчики Холла работают на основе магнитного поля и не требуют механического контакта для функционирования. Это делает их более надежными и долговечными по сравнению с традиционными датчиками, которые могут изнашиваться со временем.

3. Широкий спектр применения: Хотя датчики Холла широко используются в автомобилях, их применение не ограничивается только автомобильной промышленностью. Они также находят применение в различных устройствах, таких как принтеры, компьютеры и системы автоматизации, что подчеркивает их универсальность и важность в современных технологиях.

Как устроен ДАТЧИК ХОЛЛА и как он работает? Самое понятное объяснение!

Проверка системы зажигания и датчика холла комбинированным устройством

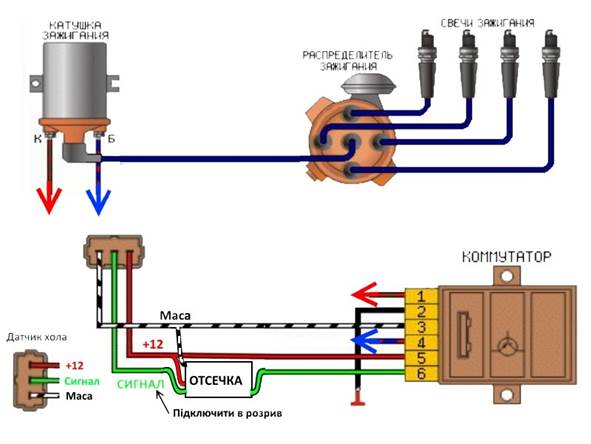

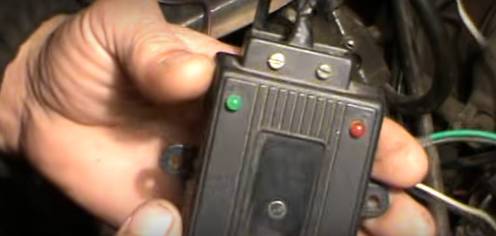

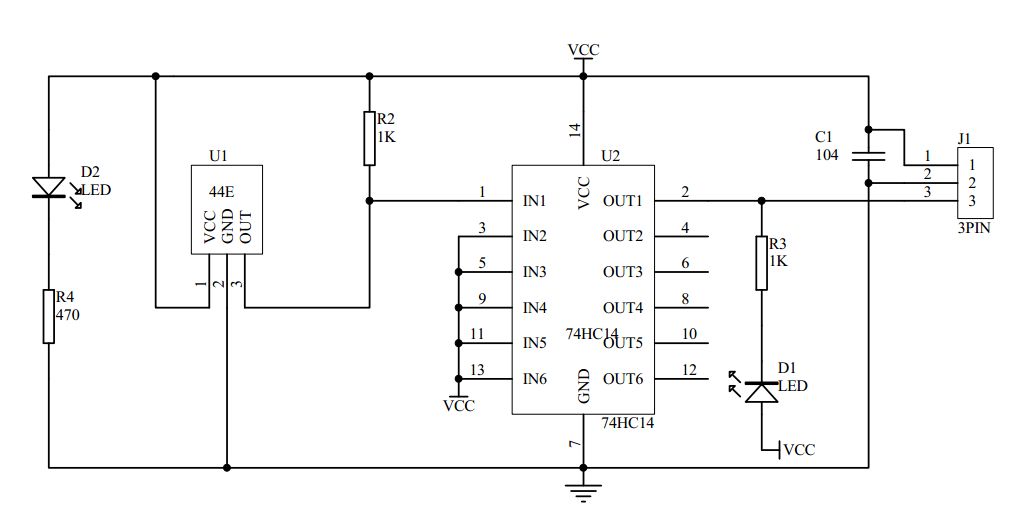

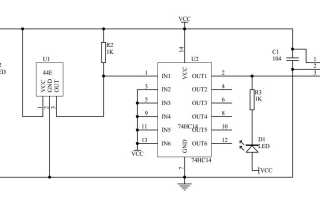

Комбинированное устройство для диагностики состоит из корпуса и полностью функционирующего датчика холла (ДХ).

Устройство имеет аналогичный выход, как на трамблере, и колодку для подключения к распределительному разъему автомобиля. Также предусмотрены два зажима для питания.

Устройство оснащено двумя индикаторами: красный сигнализирует о подключении, зеленый отображает импульсы от датчика холла.

Процесс проверки системы:

1. Отсоедините колодку разъема от автомобильного датчика холла.
2. Подключите ее к комбинированному устройству.
3. Включите зажигание.

Для имитации датчика используйте пластинку с четырьмя шторками.

Далее выполните следующие шаги:

1. Установите разрядник на главный бронепровод от катушки зажигания.
2. Проведите пластинкой со шторками через разрез комбинированного устройства.

Если при проведении шторкой в разряднике возникает искра на всех четырех шторках, система зажигания автомобиля, включая коммутатор и катушку, работает исправно.

Для проверки ДХ выполните следующие действия:

1. Подключите колодку устройства к разъему трамблера на автомобиле.
2. Подайте питание от аккумулятора; на приборе загорятся два индикатора, что указывает на подключение и питание датчика.
3. Включите зажигание и прокрутите двигатель.

Если зеленый индикатор (индикатор импульсов) постоянно мигает, датчик холла исправен. Если мигание останавливается, это указывает на частичную неисправность, где одна или несколько шторок могут не работать.

Важно! Если при подключении штекера к разъему проверочного устройства зеленый индикатор не загорается, это свидетельствует о полной неисправности датчика холла.

Датчик холла является необходимым элементом системы зажигания автомобиля. На данный момент не существует более эффективного способа контроля за искрой.

Преимущества использования датчика холла в современных автомобилях

Датчик Холла является важным компонентом в современных автомобилях, обеспечивая высокую точность и надежность в различных системах. Его применение охватывает множество аспектов, что делает его незаменимым в автомобильной электронике.

Одним из основных преимуществ использования датчика Холла является его способность работать в условиях высокой вибрации и температуры. Это делает его идеальным для установки в двигателях и трансмиссиях, где традиционные механические датчики могут быстро выходить из строя. Датчик Холла не имеет движущихся частей, что значительно увеличивает его срок службы и снижает необходимость в обслуживании.

Кроме того, датчик Холла обеспечивает высокую точность измерений. Он способен обнаруживать магнитные поля с минимальными отклонениями, что позволяет использовать его для контроля положения коленчатого и распределительного валов. Это, в свою очередь, способствует более точному управлению процессом впрыска топлива и зажигания, что положительно сказывается на экономии топлива и снижении выбросов вредных веществ в атмосферу.

Еще одним важным аспектом является возможность интеграции датчика Холла в системы ABS (антиблокировочная система тормозов) и ESC (система курсовой устойчивости). В этих системах датчик используется для определения скорости вращения колес, что позволяет предотвратить блокировку колес при торможении и улучшить управляемость автомобиля в сложных дорожных условиях.

Датчики Холла также находят применение в системах контроля уровня топлива и в электрических приводах, таких как стеклоподъемники и сиденья. Их использование позволяет значительно упростить конструкцию этих систем, так как они могут работать без механических переключателей, что уменьшает количество потенциальных точек отказа.

В заключение, датчик Холла представляет собой высокотехнологичное решение, которое обеспечивает надежность, точность и долговечность работы различных систем автомобиля. Его преимущества делают его незаменимым элементом в современных автомобилях, способствуя улучшению их производительности и безопасности.
