Датчик включения вентилятора важен для системы охлаждения автомобиля, поддерживая оптимальную температуру двигателя и предотвращая перегрев. В статье рассмотрим его расположение, функционирование, а также предложим пошаговую инструкцию по проверке и замене. Понимание работы датчика и умение диагностировать его состояние помогут автовладельцам избежать проблем с двигателем и продлить срок службы автомобиля.
Как работает и где находится датчик включения вентилятора
Основой датчика является биметаллическая пластина, изменяющая форму при повышении температуры. Когда температура охлаждающей жидкости превышает указанное значение, изгиб пластины замыкает контакты. Это активирует силовое реле, управляющее работой вентилятора.

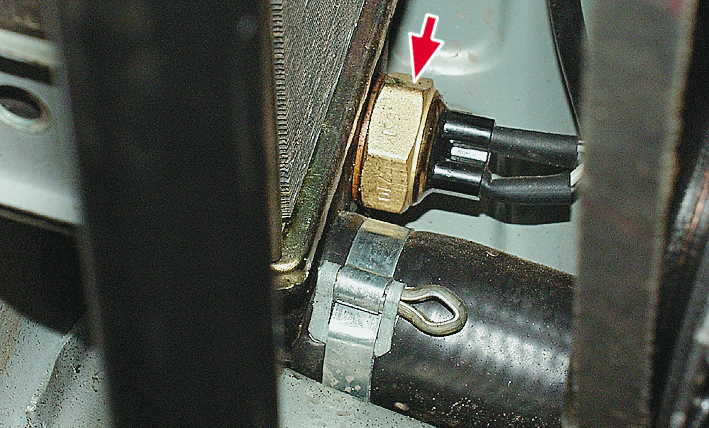

Датчик располагается сбоку радиатора, иногда сверху или посередине. Его легко узнать: он напоминает крупную латунную гайку с двумя (иногда тремя) электрическими проводами. При замене датчика учитывайте следующие моменты. Чем ниже температура срабатывания, тем ниже он устанавливается относительно уровня охлаждающей жидкости. Датчики в нижней части радиатора обычно срабатывают не выше 85 градусов, в середине — при 90–95 градусах.
Эксперты в области автомобильной техники подчеркивают важность датчика включения вентилятора для эффективной работы системы охлаждения двигателя. Этот компонент отвечает за автоматическое включение вентилятора при повышении температуры охлаждающей жидкости, что предотвращает перегрев двигателя. По мнению специалистов, надежность и точность работы датчика напрямую влияют на долговечность двигателя и его производительность. В случае неисправности датчика, водитель может столкнуться с серьезными проблемами, такими как перегрев и, как следствие, дорогостоящий ремонт. Поэтому регулярная диагностика и замена этого элемента являются ключевыми для поддержания исправности автомобиля. Эксперты рекомендуют обращать внимание на состояние датчика и не игнорировать его возможные неисправности, чтобы обеспечить безопасную и комфортную эксплуатацию транспортного средства.
Как проверить датчик включения вентилятора
Необходимость в проверке датчика возникает после перегрева мотора или подозрении на плохую работу системы охлаждения. В первую очередь необходимо проверить не датчик, а провода и реле, включающие вентилятор. Для этого снимите провода подходящие к датчику и замкните их, если проводов не два, а три, то нужно поочередно замкнуть средний и каждый из крайних. Вентилятор должен включиться на низкой и высокой скорости, в зависимости от того, какие контакты замкнуты. Если вентилятор включился, значит, провода и реле исправны и можно приступать к проверке датчика, если нет, необходимо найти и устранить неисправность (обрыв проводов, плохой контакт, перегоревший предохранитель, сгоревшие реле или мотор вентилятора).
Убедившись, что реле, мотор и провода исправны, приступайте к проверке датчика. Для этого вам понадобится тазик для охлаждающей жидкости, ключ на 30, термометр до 100 градусов, кастрюля с водой, печка и мультиметр. Снимите клемму с аккумулятора и подставьте тазик под автомобиль таким образом, чтобы охлаждающая жидкость из радиатора выливалась не на землю, а в него. Дождитесь, когда радиатор остынет до 45 – 50 градусов, после чего выкрутите сливную пробку (она расположена в нижней части радиатора с левой или правой стороны). После того как жидкость стечет, вкрутите пробку на место. Снимите провода с датчика (если их 3, то пометьте каждый, чтобы при установке нового датчика не перепутать их), после чего ключом на 30 выкрутите датчик.

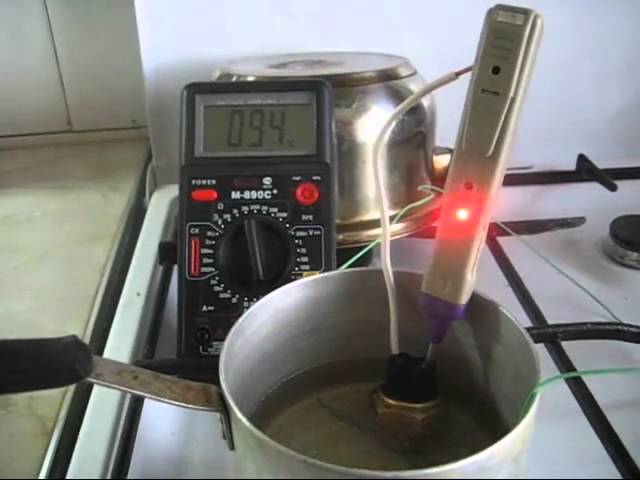

Налейте в кастрюлю воды, чтобы она покрыла рабочую часть датчика (до гайки) и поставьте на печку. Контролируйте температуру воды с помощью термометра.
С помощью мультиметра проверяйте срабатывание контактов датчика. Для трехконтактного желательно использовать два мультиметра. Включите мультиметр в режим измерения сопротивления со звуковым сигналом и подключите к выводам датчика. Когда биметаллическая пластина замкнет контакты, мультиметр начнет пищать. Выключите печку и дождитесь выключения мультиметров. Сравните показания термометра в момент срабатывания и выключения контактов датчика. Если отклонение от написанных на корпусе датчика значений свыше 5%, желательно заменить его. Если отклонение свыше 10%, или датчик вообще не сработал, его необходимо заменить. Установка проходит в следующем порядке – вкручивание датчика, заливка охлаждающей жидкости, подключение аккумулятора.
| Тип датчика | Принцип работы | Преимущества/Недостатки |
|---|---|---|
| Датчик температуры охлаждающей жидкости | Измеряет температуру ОЖ и включает вентилятор при достижении порогового значения. | Простота, надежность; Зависимость от точности показаний датчика, возможны ошибки из-за загрязнения. |
| Датчик давления охлаждающей жидкости | Измеряет давление ОЖ и включает вентилятор при превышении порогового значения. | Более точный контроль температуры, учитывает давление; Более сложная конструкция, более высокая стоимость. |
| Датчик температуры воздуха | Измеряет температуру окружающего воздуха и включает вентилятор при достижении порогового значения. | Учитывает внешние условия; Может быть недостаточно точным для контроля температуры двигателя. |
| Цифровой датчик с микроконтроллером | Обрабатывает данные с нескольких датчиков (температура, давление, скорость вращения двигателя) и управляет работой вентилятора с помощью алгоритмов. | Высокая точность, адаптивность, возможность диагностики; Высокая стоимость, сложность в установке и настройке. |
Интересные факты
Вот несколько интересных фактов о датчиках включения вентилятора:
Читайте также:
-
Принцип работы: Датчики включения вентилятора, как правило, работают на основе изменения температуры. Они могут быть термисторами или термопарами, которые реагируют на повышение температуры в двигателе или радиаторе. Когда температура достигает определенного порога, датчик замыкает цепь, включая вентилятор для охлаждения.
-
Автоматизация охлаждения: Современные автомобили могут иметь несколько датчиков, которые контролируют разные зоны двигателя. Это позволяет системе управления двигателем более точно регулировать работу вентилятора, что способствует улучшению топливной эффективности и снижению выбросов.
-
Диагностика неисправностей: Датчики включения вентилятора могут служить важным индикатором состояния системы охлаждения. Если вентилятор не включается при высокой температуре, это может указывать на неисправность датчика или проблемы с системой охлаждения, что может привести к перегреву двигателя. Современные автомобили часто имеют встроенные системы диагностики, которые могут предупредить водителя о таких проблемах.
Видео – Замена и диагностика датчика включения вентилятора
Как подобрать новый датчик
Чтобы правильно подобрать датчик, необходимо знать оптимальную температуру охлаждающей жидкости, при которой он должен включаться и выключаться. Для автомобиля ВАЗ 2110 это 92 и 87 градусов. Оптимальная температура срабатывания датчика для другого автомобиля указана в инструкции по ремонту и эксплуатации машины. Покупайте датчик только в крупных магазинах и обязательно берите чек. Перед установкой датчика на автомобиль, проверьте его, как описано выше. Если разница между температурой, указанной на корпусе датчика и той, при которой он реально срабатывает, превышает 5%, замените его. Работа мотора при температуре, отличающейся от оптимальной, сильно снижает его ресурс.
Распространенные проблемы с датчиком включения вентилятора
Датчик включения вентилятора, как и любое другое устройство, может сталкиваться с различными проблемами, которые могут негативно сказаться на его работе и, соответственно, на функционировании всей системы охлаждения автомобиля. Рассмотрим наиболее распространенные проблемы, с которыми могут столкнуться владельцы автомобилей.
1. Неисправность датчика: Одна из самых распространенных проблем заключается в выходе из строя самого датчика. Это может произойти из-за механических повреждений, коррозии или износа. Если датчик не работает должным образом, он может не отправлять сигналы на включение вентилятора, что приведет к перегреву двигателя.
2. Неправильная установка: Если датчик был установлен неправильно, это может привести к неправильным показаниям температуры. Например, если датчик установлен в месте, где он не может правильно измерять температуру охлаждающей жидкости, это может вызвать преждевременное или запоздалое включение вентилятора.
3. Электрические проблемы: Датчик включения вентилятора зависит от электрических соединений. Если провода повреждены, окислены или имеют плохой контакт, это может привести к сбоям в работе датчика. Важно регулярно проверять состояние проводки и разъемов, чтобы избежать таких проблем.
4. Загрязнение: Накопление грязи и отложений на датчике может также повлиять на его работу. Загрязненный датчик может давать неверные показания, что приведет к неправильной работе вентилятора. Регулярная очистка и обслуживание системы охлаждения помогут избежать этой проблемы.
5. Перегрев двигателя: Если вентилятор не включается из-за неисправного датчика, это может привести к перегреву двигателя. Перегрев может вызвать серьезные повреждения, такие как деформация головки блока цилиндров или повреждение прокладки головки блока. Поэтому важно следить за состоянием датчика и системы охлаждения в целом.
6. Замена датчика: Если вы столкнулись с проблемами, связанными с датчиком включения вентилятора, возможно, потребуется его замена. При замене важно выбирать качественные детали и следовать рекомендациям производителя, чтобы обеспечить надежную работу системы охлаждения.
В заключение, регулярное обслуживание и диагностика системы охлаждения, включая датчик включения вентилятора, помогут предотвратить множество проблем и обеспечат надежную работу вашего автомобиля.
Вопрос-ответ
Как работает датчик включения вентилятора?
Датчик включения вентилятора измеряет температуру охлаждающей жидкости или воздуха в системе. Когда температура достигает определенного порога, датчик отправляет сигнал на включение вентилятора, чтобы предотвратить перегрев двигателя или других компонентов.
Какие признаки указывают на неисправность датчика?
Неисправность датчика может проявляться в виде постоянной работы вентилятора, даже когда двигатель холодный, или, наоборот, в том, что вентилятор не включается при высоких температурах. Также возможны ошибки на приборной панели или перегрев двигателя.
Как можно проверить работоспособность датчика включения вентилятора?
Для проверки датчика можно использовать мультиметр для измерения его сопротивления при различных температурах. Также можно провести визуальный осмотр на наличие повреждений или коррозии, а в некоторых случаях потребуется замена датчика для окончательной диагностики.
Советы
СОВЕТ №1
Перед заменой датчика включения вентилятора обязательно проверьте его работоспособность с помощью мультиметра. Это поможет избежать ненужных затрат на покупку нового датчика, если проблема заключается в другом компоненте системы охлаждения.
СОВЕТ №2
Регулярно очищайте радиатор и вентилятор от пыли и грязи. Загрязнение может привести к перегреву двигателя и неправильной работе датчика, поэтому поддержание чистоты поможет продлить срок службы как датчика, так и всей системы охлаждения.
СОВЕТ №3
Обратите внимание на температуру охлаждающей жидкости. Если она превышает норму, это может указывать на неисправность датчика или других компонентов системы. Регулярно проверяйте уровень и состояние жидкости, чтобы предотвратить перегрев двигателя.
