Датчик температуры двигателя — важный элемент системы управления автомобилем, который контролирует температуру охлаждающей жидкости и обеспечивает эффективную работу двигателя. В статье мы рассмотрим его расположение, внешний вид, назначение и значимость для надежной работы двигателя. Также вы узнаете, как проверить и заменить датчик температуры, что поможет избежать поломок и продлить срок службы автомобиля.

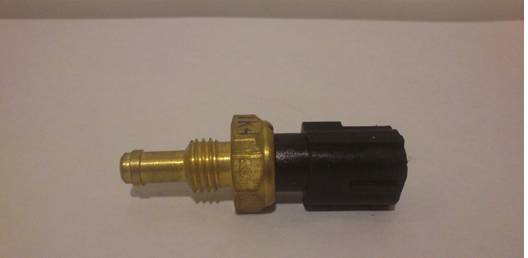

Как работает датчик температуры
Этот датчик — компактный резистор, который изменяет сопротивление в зависимости от температуры двигателя. Не путайте его с датчиком температуры охлаждающей жидкости. Датчик фиксирует разницу температур и, основываясь на изменении сопротивления, передает информацию на приборную панель.
В автомобилях старого образца этот датчик выполняет контрольную функцию, передавая напряжение на шкалу приборов. В современных инжекторных автомобилях он подключается к электронному блоку управления двигателем, получает информацию и управляет включением электрического вентилятора охлаждения. При достижении определенных значений сопротивления (максимальной температуре срабатывания) он замыкает цепь вентилятора, который начинает снижать температуру.
Конструкция датчика может варьироваться: это может быть резистор в металлическом корпусе с двумя выводами или резистор, от которого идет блок управления вентилятором. Все они имеют схожую конструкцию и выполняют одну и ту же функцию.
Датчик температуры двигателя играет ключевую роль в обеспечении эффективной работы автомобиля. Эксперты отмечают, что его основное назначение заключается в мониторинге температуры охлаждающей жидкости, что позволяет предотвратить перегрев двигателя. Правильное расположение датчика, как правило, находится вблизи блока цилиндров или в системе охлаждения, что обеспечивает точное измерение температуры.
Специалисты подчеркивают, что неисправность датчика может привести к серьезным последствиям, таким как перегрев и, как следствие, повреждение двигателя. Поэтому регулярная проверка и замена этого компонента являются важными мерами для поддержания работоспособности автомобиля. Важно также учитывать, что современные автомобили могут иметь несколько датчиков, что позволяет более точно контролировать температурный режим и улучшать общую надежность системы охлаждения.

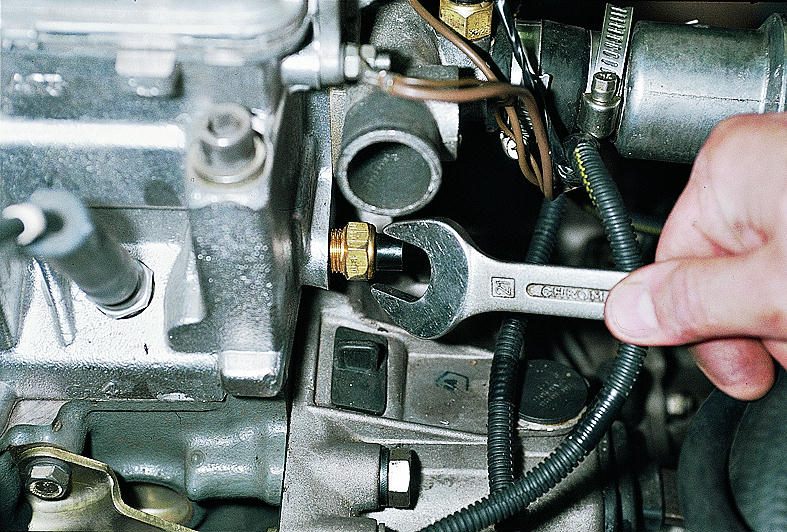

Где установлен датчик
Расположение датчика температуры может заметно различаться в зависимости от марки и модели автомобиля. Если обобщать, то все датчики присоединяются к блоку цилиндров, в том месте, где находится канал прохождения охлаждающей жидкости, хотя есть двигатели, где такой датчик имеет более рациональное расположение – на термостате.
В автомобиле ВАЗ 2107 датчик монтируется с левой стороны двигателя в головку блока цилиндров. В карбюраторных «семерках» он имеет небольшой герметичный корпус и два контактных вывода, к которым осуществляется присоединение проводов. Провода идут на систему питания и шкалу приборов. Независимо от того, какой применяется двигатель (ВАЗ 2106 или 2103), конструкция и способ подключения выполняется абсолютно одинаковой.
В инжекторных ВАЗ 2107 такой датчик имеет другое место расположения. Из-за новой конструкции ГБЦ, его устанавливают под инжектором с правой стороны двигателя. В этом случае он выполняет сразу две функции – как контроль температуры, так и включение вентилятора, хотя последняя задача может осуществляться и посредством специального реле (зависит от типа установленного радиатора). В остальном же, это тот же самый датчик, просто на этот раз он передает свои показания уже в блок управления двигателем.
| Марка автомобиля | Расположение датчика температуры двигателя | Назначение датчика температуры двигателя |
|---|---|---|
| ВАЗ 2107 | Блок цилиндров, рядом с термостатом | Предоставление информации ЭБУ о температуре охлаждающей жидкости для управления системой впрыска топлива и зажигания, включения вентилятора радиатора и других систем. |
| Toyota Camry (XV40) | Блок цилиндров, вблизи термостата | Предоставление данных ЭБУ о температуре охлаждающей жидкости для оптимального управления двигателем, включая подачу топлива, угол опережения зажигания, работу системы охлаждения и отопителя. |
| BMW E39 | Блок цилиндров, в головке блока цилиндров (часто интегрирован в термостат) | Предоставление информации ЭБУ о температуре охлаждающей жидкости для управления системой впрыска топлива, зажиганием, работой вентилятора радиатора, системой обогрева салона и другими системами. |
Интересные факты
Вот несколько интересных фактов о датчике температуры двигателя, его расположении и назначении:
-
Расположение и типы датчиков: Датчики температуры двигателя обычно располагаются вблизи головки блока цилиндров или в системе охлаждения. Существует несколько типов датчиков, включая термисторы и термопары, которые работают на основе изменения сопротивления или напряжения в зависимости от температуры. Это позволяет им точно измерять температуру охлаждающей жидкости и, соответственно, температуру двигателя.
-
Критическая роль в управлении двигателем: Датчик температуры двигателя играет ключевую роль в системе управления двигателем. Он помогает контролировать процесс впрыска топлива и зажигания, что влияет на эффективность сгорания и выбросы. Если датчик неисправен, это может привести к неправильной работе двигателя, увеличению расхода топлива и повышению уровня токсичных выбросов.
-
Защита от перегрева: Датчик температуры также служит для защиты двигателя от перегрева. Если температура охлаждающей жидкости превышает допустимые значения, система управления может активировать защитные меры, такие как снижение мощности двигателя или включение дополнительных вентиляторов, чтобы предотвратить повреждение двигателя. Это особенно важно для предотвращения серьезных поломок и продления срока службы автомобиля.
Как проверить показания
Необходимо отметить, что датчик температуры — это термический резистор, изменяющий сопротивление в зависимости от температуры охлаждающей жидкости или головки блока цилиндров. Все терморезисторы снижают сопротивление при повышении температуры двигателя. Нормы сопротивления для различных датчиков варьируются из-за различий в типах двигателей и системах охлаждения, поэтому их следует искать в справочной литературе.
Для проверки датчика используется омметр. Например, распространенный датчик температуры имеет норму 290 Ом при температуре двигателя 75 градусов Цельсия. Для проверки необходимо разогреть автомобиль до этой температуры и подключить измерительный прибор к выводам устройства. Если показания значительно отличаются от нормы, это указывает на неисправность датчика, и его следует заменить. Допускаются лишь небольшие погрешности в пределах 1-2 Ом.
Это наиболее распространенный метод проверки датчика температуры двигателя. Аналогично можно протестировать новый датчик перед установкой. Для этого достаточно разогреть воду до 75 градусов с помощью термометра и опустить в нее рабочую часть устройства. Затем подключите измерительные щупы к контактам. Важно избегать попадания воды в зону измерений, так как это может привести к некорректным результатам и повредить новый датчик.
Замена неисправного датчика
Данное устройство является не ремонтопригодным и в случае поломки, подлежит обязательной замене. Езда с неисправным датчиком может дорого обойтись для двигателя. Ведь, если не знать о температуре двигателя во время поездки, можно упустить момент, когда он внезапно перегреется и продолжить движение на аварийном режиме. Такой режим, обычно, приводит к прогоранию прокладок или даже к заклиниванию мотора.
На самом деле, замена датчика – дешевое и легкое мероприятие. Чтобы это сделать, откройте капот автомобиля и отсоедините клеммы «мама» от его контактных выводов. После этого, открутите болт слива охлаждающей жидкости из блока цилиндров, радиатор трогать не обязательно. Теперь открутите датчик с помощью гаечного ключа и закрутите тем же способом новое устройство. Остается лишь присоединить провода и долить охлаждающую жидкость в радиатор. Не забудьте прикрутить на место болт.
Чтобы избавиться от воздушных пузырей в системе охлаждения, запустите двигатель и откройте крышку радиатор. Понажимайте энергично на все патрубки системы до тех пор, пока в радиаторе не перестанут появляться пузыри.
На этом, замена датчика температуры двигателя завершена. Как вы заметили, сделать это совсем не трудно.
Типы датчиков температуры двигателя
Датчики температуры двигателя являются ключевыми компонентами системы управления двигателем, обеспечивая точные данные о температуре охлаждающей жидкости. Существует несколько типов датчиков, каждый из которых имеет свои особенности и области применения.
1. Терморезисторы (NTC и PTC)
Читайте также:
Терморезисторы, или термисторы, являются наиболее распространенными типами датчиков температуры в автомобилях. Они работают на основе изменения сопротивления в зависимости от температуры. NTC (Negative Temperature Coefficient) термисторы уменьшают свое сопротивление с увеличением температуры, тогда как PTC (Positive Temperature Coefficient) увеличивают его. NTC-датчики чаще используются в системах охлаждения, так как они обеспечивают высокую точность измерений в диапазоне рабочих температур.
2. Инфракрасные датчики
Инфракрасные датчики температуры работают на основе измерения инфракрасного излучения, испускаемого объектом. Они могут использоваться для бесконтактного измерения температуры различных компонентов двигателя, что позволяет избежать механического контакта и потенциального повреждения. Однако их применение в автомобилях ограничено, так как они требуют прямой видимости и могут быть подвержены влиянию окружающей среды.
3. Термопары
Термопары состоят из двух различных металлов, соединенных в одной точке. При изменении температуры в месте соединения возникает электрический потенциал, который можно измерить. Термопары могут работать в широком диапазоне температур и обеспечивают быструю реакцию на изменения температуры. Однако их точность может быть ниже, чем у термисторов, что делает их менее популярными в автомобильной промышленности.
4. Полупроводниковые датчики
Полупроводниковые датчики температуры используют свойства полупроводниковых материалов для измерения температуры. Они могут быть более компактными и дешевыми в производстве, чем другие типы датчиков. Однако их чувствительность к изменениям температуры может быть ниже, что ограничивает их применение в высокоточных системах.
5. Датчики на основе микроконтроллеров
Современные технологии позволяют создавать датчики температуры на основе микроконтроллеров, которые могут обрабатывать данные и передавать их в систему управления двигателем. Такие датчики могут включать в себя дополнительные функции, такие как самодиагностика и возможность калибровки, что делает их более универсальными и надежными.
- Читайте также:
Каждый из этих типов датчиков имеет свои преимущества и недостатки, и выбор конкретного типа зависит от требований системы, в которой он будет использоваться. Правильный выбор датчика температуры двигателя является критически важным для обеспечения надежной работы двигателя и предотвращения его перегрева.
Вопрос-ответ
Какова основная функция датчика температуры двигателя?
Основная функция датчика температуры двигателя заключается в измерении температуры охлаждающей жидкости, что позволяет контролировать рабочую температуру двигателя. Это важно для предотвращения перегрева и обеспечения оптимальной работы двигателя, а также для корректной работы системы управления двигателем.
Где обычно располагается датчик температуры в автомобиле?
Датчик температуры двигателя обычно располагается вблизи термостата или в блоке цилиндров, где он может наиболее точно измерять температуру охлаждающей жидкости. В некоторых моделях автомобилей он может находиться в радиаторе или в системе охлаждения.
Каковы признаки неисправности датчика температуры двигателя?
Признаки неисправности датчика температуры могут включать неправильные показания температуры на приборной панели, перегрев двигателя, а также проблемы с запуском или работой двигателя. В некоторых случаях может возникать ошибка в системе управления двигателем, что приведет к снижению его производительности.
Советы
СОВЕТ №1
Перед тем как проверять датчик температуры двигателя, ознакомьтесь с руководством пользователя вашего автомобиля. В нем обычно указано точное расположение датчика, что поможет вам избежать ненужных трудностей при его поиске.
СОВЕТ №2
Регулярно проверяйте состояние датчика температуры. Если вы заметили, что температура двигателя колеблется или показывает некорректные значения, это может быть признаком неисправности датчика, и его следует заменить.
СОВЕТ №3
При замене датчика температуры двигателя используйте только оригинальные или качественные запчасти. Это обеспечит надежную работу системы охлаждения и предотвратит возможные проблемы в будущем.
СОВЕТ №4
Следите за показаниями датчика во время поездок. Если температура двигателя превышает норму, остановите автомобиль и дайте ему остыть, чтобы избежать перегрева и серьезных повреждений.
