В статье рассмотрим устройство блока управления стеклоподъемниками, процесс его подключения и способы ремонта. Понимание работы этого элемента автомобиля поможет сэкономить на услугах автосервиса и повысить комфорт и безопасность эксплуатации. Предоставим пошаговые инструкции и советы для самостоятельного устранения неполадок и обеспечения надежной работы стеклоподъемников.

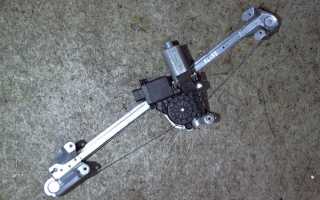

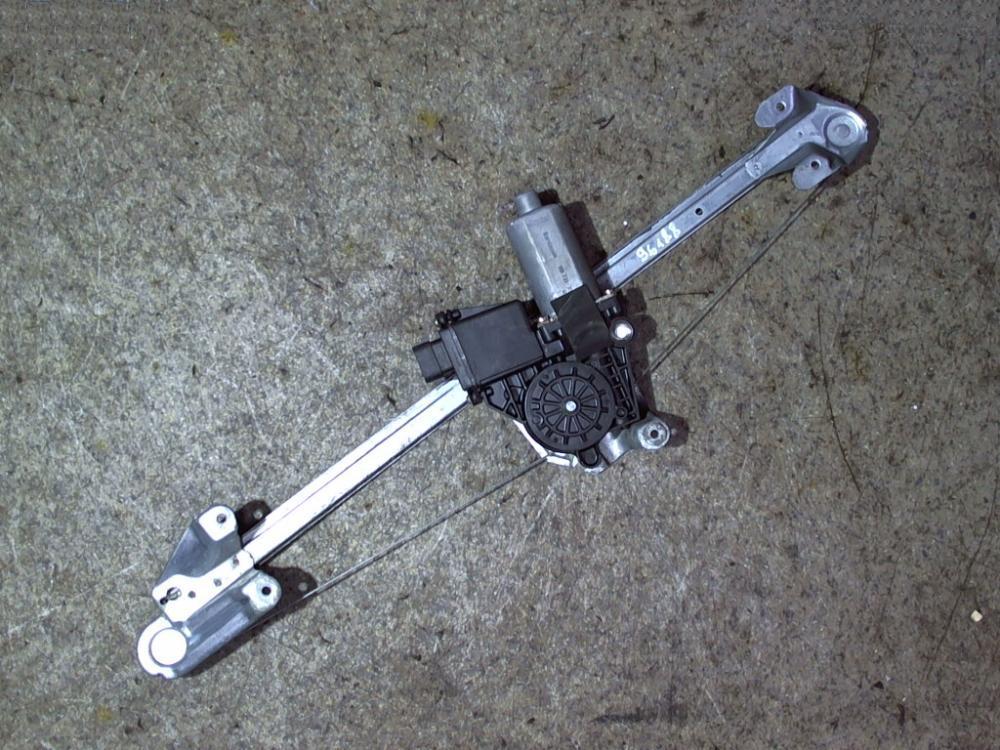

Как работает электрический стеклоподъемник
Основной элемент стеклоподъемника — электродвигатель, который поднимает и опускает стекло с помощью различных механизмов. Стеклоподъемник работает в двух режимах — поднятия и опускания, в зависимости от положения управляющей кнопки. Некоторые блоки управления имеют функцию доводчика, позволяющую автоматически открыть или закрыть окно одним нажатием кнопки. Эта функция реализуется с помощью реле времени в блоке управления. При достижении стеклом полного закрытия или открытия срабатывает концевой выключатель, отключающий питание электродвигателя. Блок управления, реагируя на нажатие кнопки, подает напряжение от аккумулятора на соответствующие контакты стеклоподъемника.
Подключение блока управления стеклоподъемниками самостоятельно — задача, требующая определенных знаний и навыков. Эксперты отмечают, что перед началом работы важно ознакомиться с электрической схемой автомобиля, чтобы избежать ошибок. Правильная последовательность подключения проводов, а также использование качественных инструментов и материалов значительно увеличивают шансы на успешный результат.
Специалисты рекомендуют заранее подготовить все необходимые компоненты, включая предохранители и реле, чтобы избежать непредвиденных ситуаций. Также стоит обратить внимание на полярность подключения, так как неправильное соединение может привести к повреждению блока. Важно помнить, что при отсутствии опыта лучше обратиться к профессионалам, чтобы избежать возможных проблем с электроникой автомобиля.
Как устроен блок управления стеклоподъемником
Блок управления – это набор выключателей (переключателей) установленных в удобном корпусе, которые обеспечивают централизованное управление стеклоподъемниками. В некоторых моделях предусмотрена подсветка одной или нескольких кнопок. Он обеспечивает подачу питания на электродвигатели стеклоподъемников в зависимости от положения кнопок управления. Существуют также блоки управления стеклоподъемниками, которые обеспечивают автоматическое открытие или закрытие окна на определенный уровень. В большинстве таких блоков используют принцип широтно-импульсной модуляции. Несмотря на сложную электронную схему, принцип работы этого блока аналогичен более простым устройствам – нажатие на кнопку приводит к подаче питания на электродвигатель стеклоподъемника.
Он состоит из:
- разъема;
- печатной платы;
- механизма кнопок;
- светодиодов подсветки.
| Провод | Цвет провода | Функция |
|---|---|---|
| 1 | Красный (+) | Постоянный плюс (+12В) от предохранителя |
| 2 | Черный (-) | Масса |
| 3 | Желтый (+) | Питание стеклоподъемника (передний левый) |
| 4 | Зеленый (-) | Управление стеклоподъемником (передний левый) – вниз |
| 5 | Синий (+) | Управление стеклоподъемником (передний левый) – вверх |
| 6 | Оранжевый (+) | Питание стеклоподъемника (передний правый) |
| 7 | Фиолетовый (-) | Управление стеклоподъемником (передний правый) – вниз |
| 8 | Белый (+) | Управление стеклоподъемником (передний правый) – вверх |
| 9 | Коричневый (+) | Питание стеклоподъемника (задний левый) |
| 10 | Серый (-) | Управление стеклоподъемником (задний левый) – вниз |
| 11 | Розовый (+) | Управление стеклоподъемником (задний левый) – вверх |
| 12 | Голубой (+) | Питание стеклоподъемника (задний правый) |
| 13 | Бирюзовый (-) | Управление стеклоподъемником (задний правый) – вниз |
| 14 | Черно-белый (+) | Управление стеклоподъемником (задний правый) – вверх |
Интересные факты
Вот несколько интересных фактов о блоках управления стеклоподъемниками и их подключении:
-
Принцип работы: Блок управления стеклоподъемниками обычно работает на основе реле и микроконтроллеров. При нажатии кнопки на двери подается сигнал на блок управления, который активирует мотор стеклоподъемника. Современные системы могут иметь функции автоматического подъема и опускания стекол, а также защиту от зажатия.
-
Совместимость: При подключении блока управления стеклоподъемниками важно учитывать совместимость с автомобилем. Разные модели могут иметь различные схемы подключения, и использование неправильного блока может привести к неисправностям или даже повреждению электроники автомобиля.
-
Самостоятельное подключение: Подключение блока управления стеклоподъемниками можно выполнить самостоятельно, но это требует знаний в области электроники и схемотехники. Важно следовать инструкциям производителя и использовать мультиметр для проверки соединений, чтобы избежать короткого замыкания и других проблем.
Как подключают блок управления к бортовой сети и стеклоподъемникам + Видео

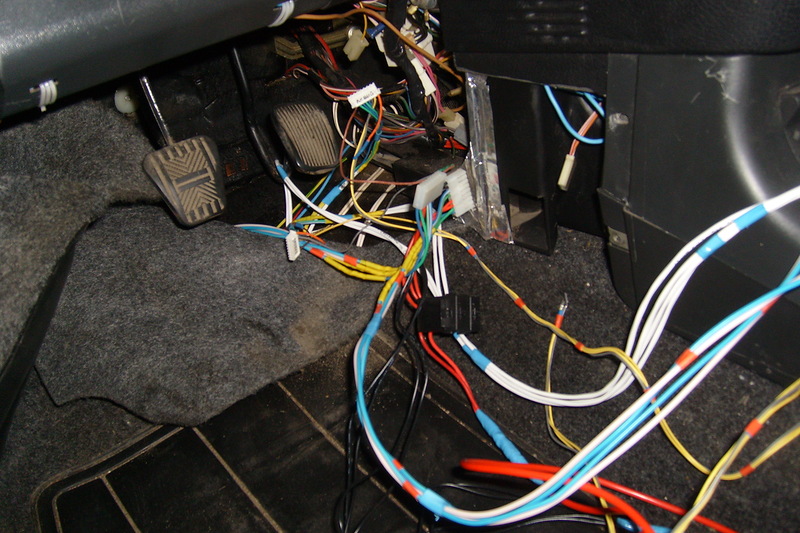

Если блок управления и стеклоподъемники произведены одним производителем, их разъемы совместимы. Следуйте инструкциям по подключению из руководства после прокладки проводки к дверям, прикуривателю и сигнализации. Если устройства изготовлены разными компаниями, потребуется схема, чтобы определить соответствие выводов разъема кнопкам и электромоторам.
Если схема недоступна, обратитесь к автоэлектрику. Специалист сможет вскрыть корпус блока управления, создать схему на основе печатной платы и определить контакты стеклоподъемника для поднятия и опускания стекла. Для подключения вставьте соответствующие провода в разъем и обожмите их. Установите предохранитель в цепь питания блока управления, чтобы избежать короткого замыкания из-за ошибок монтажа. При установке нового блока управления убедитесь, что рабочий ток переключателей соответствует току исполнительных устройств. В противном случае установите дополнительные реле для предотвращения перегрузки.
Для подключения к сигнализации, определите контакты, подающие сигнал на центральный замок и доводчик, и подключите их к соответствующим контактам блока управления. После монтажа измерьте потребляемый ток всей системы. Он не должен превышать значения, указанные в инструкции: обычно 0 Ампер при отсутствии команды и не более 4 Ампер при открывании или закрывании одного окна. Для рычажных стеклоподъемников ток может достигать 6-8 Ампер. Если ток превышает указанные значения, выявите и устраните ошибку в монтаже. Если ошибок нет, проверьте работу стеклоподъемников — возможно, они заедают и нуждаются в чистке и смазке.
Ремонт блока управления
Все неисправности блока управления связаны с проблемами механической или электрической части. Определить, проблема в блоке управления или иных устройствах несложно. Если при нажатии на одну или несколько кнопок блока управления ничего не происходит, но нажатие на кнопки, расположенные на дверях приводит к включению исполнительного механизма, проблема в блоке управления. При любых других неисправностях необходима комплексная проверка всей системы.
Ремонт блока управления состоит из трех частей:
- Ремонт механической части кнопок;
- Ремонт печатной платы и кнопочных контактов;
- Ремонт разъема.
Если вы имеете минимальное представление об электротехнике, чтении электронных схем и умеете пользоваться паяльником, то самостоятельный ремонт блока управления не вызовет затруднений. Отключите блок управления от бортовой сети, сигнализации и исполнительных механизмов, после чего снимите с автомобиля. Проверьте работу кнопок – они должны включаться с минимальным усилием и слабо ощутимым щелчком. Если этого нет, скорее всего проблема в том, что выскочила пружинка или шарик, которые обеспечивали правильно включение кнопок.
Разборку и сборку блока управления проводите над чистым столом с белой скатертью, это позволит избежать потери шариков и пружинок. Заранее подготовьте весь необходимый инструмент – паяльник, тестер, спирт для промывки контактов, длинные и тонкие отвертки (плоская и крестовая), баночку для мелких деталей.

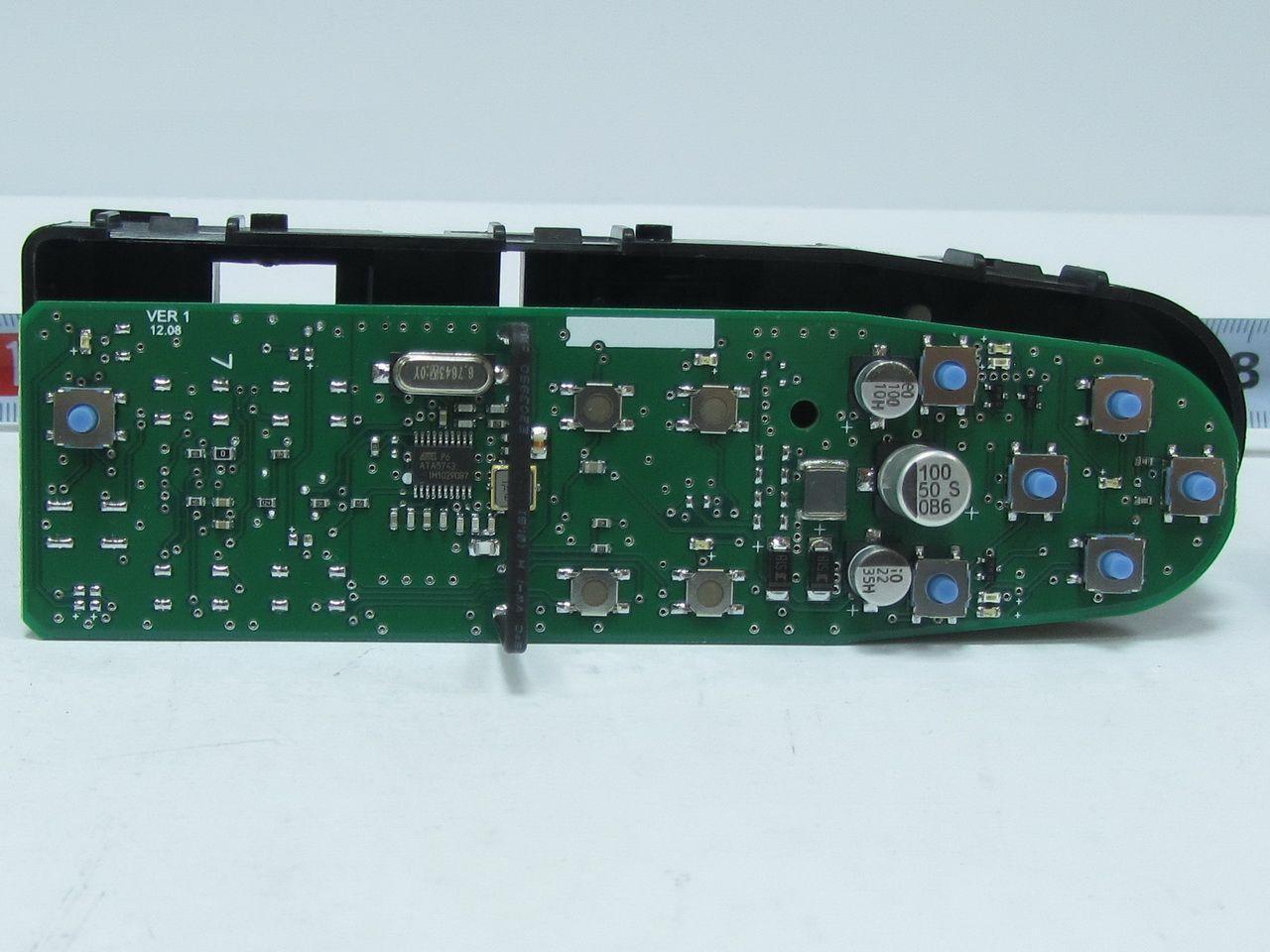

Выкрутите саморезы или болты, которые скрепляют корпус блока управления и, осторожно снимите нижнюю часть. Затем открутите болты или саморезы, которые крепят печатную плату и снимите ее. На некоторых моделях блоков управления печатная плата прикреплена к нижней части, поэтому в первую очередь снимают верхнюю часть. На некоторых китайских моделях устанавливают микропереключатели, не рассчитанные на ток, потребляемый стеклоподъемниками в активном режиме. Поэтому на контактах выключателей/переключателей видны следы обгорания. Если вы обнаружили такие следы на своих переключателях, то необходимо установить на каждую кнопку два реле с нормально разомкнутыми контактами, рабочий ток контактов которого не меньше 10 ампер. Если вы не знаете, какие реле использовать и как их подключать, обратитесь к любому автоэлектрику.

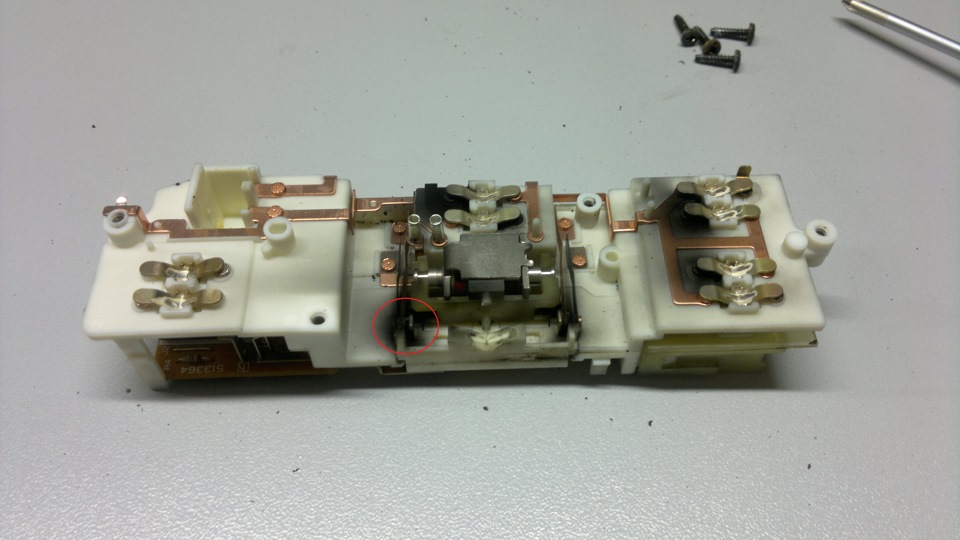

Еще одна причина неисправности блока управления – плохой контакт в месте пайки. Внимательно осмотрите печатную плату с обратной стороны. Если контакт между проводником и печатной платой нарушен, то в месте пайки вокруг проводника будет небольшое (несколько сотых долей миллиметра) отслоение припоя. Обнаружить его можно с помощью лупы. Еще один способ обнаружения такой проблемы – покачивание всех проводников и деталей на печатной плате. Если же вы уверены, что проблема в печатной плате, но обнаружить дефект не удается, самостоятельно пропаяйте все контакты, используя канифольный флюс и олово или припой. После этого промойте дорожки и контакты печатной платы с помощью спирта и просушите сжатым воздухом.
Видео – Ремонт электропакета Приора
Тщательно проверьте разъем. В контактах не должно быть загрязнений или окисления. При наличии дефектов замените разъем, так как очистка даст лишь временный эффект. Отключите аккумулятор и подключите контакты ко всем разъемам блока управления. При возможности аккуратно подогните контактные пластинки для улучшения соединения. На китайских блоках это иногда восстанавливает работоспособность. Если печатная плата и переключатели исправны, но блок не функционирует, а подогнуть контакты не удается, замените разъем. Если не уверены в своих действиях, обратитесь к квалифицированному автоэлектрику.
Советы по выбору блока управления для стеклоподъемников
При выборе блока управления для стеклоподъемников важно учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор и обеспечить надежную работу системы. Ниже представлены основные аспекты, на которые стоит обратить внимание.
Читайте также:
1. Совместимость с автомобилем
Первым делом необходимо убедиться, что выбранный вами блок управления совместим с маркой и моделью вашего автомобиля. Разные производители могут использовать различные схемы подключения и типы блоков, поэтому важно изучить техническую документацию или проконсультироваться с профессионалом.
2. Тип блока управления
Существует несколько типов блоков управления стеклоподъемниками: механические и электронные. Механические блоки проще в установке и обслуживании, но могут иметь ограничения по функциональности. Электронные блоки, в свою очередь, предлагают больше возможностей, таких как автоматическое закрытие окон, но требуют более сложного подключения и настройки.
3. Количество каналов
Определите, сколько окон вы планируете подключить к блоку управления. Блоки могут иметь разное количество каналов: от одного до четырех. Если вы хотите управлять всеми окнами одновременно, выбирайте блок с достаточным количеством каналов.
4. Качество и надежность
Обратите внимание на качество материалов и сборки блока управления. Лучше выбирать продукцию известных брендов, которые зарекомендовали себя на рынке. Чаще всего такие блоки имеют более длительный срок службы и меньше подвержены поломкам.
5. Дополнительные функции
Некоторые блоки управления могут иметь дополнительные функции, такие как защита от зажима, возможность управления с пульта дистанционного управления или интеграция с центральным замком. Оцените, какие функции вам действительно нужны, и выбирайте блок, который их поддерживает.
6. Отзывы и рекомендации
Перед покупкой обязательно ознакомьтесь с отзывами других пользователей. Это поможет вам понять, насколько хорошо работает выбранный вами блок и какие проблемы могут возникнуть в процессе эксплуатации. Рекомендации от знакомых или профессионалов также могут оказаться полезными.
7. Цена
Ценовой диапазон блоков управления стеклоподъемниками может варьироваться в зависимости от производителя и функциональности. Установите для себя бюджет, но помните, что слишком низкая цена может свидетельствовать о низком качестве. Лучше инвестировать в надежный блок, который прослужит долго.
Следуя этим советам, вы сможете выбрать подходящий блок управления для стеклоподъемников, который будет соответствовать вашим требованиям и обеспечит комфортное использование автомобиля.
Вопрос-ответ
Как выбрать правильный блок управления стеклоподъемниками для своего автомобиля?
При выборе блока управления стеклоподъемниками важно учитывать совместимость с моделью вашего автомобиля, а также тип стеклоподъемников (механические или электрические). Рекомендуется изучить отзывы и характеристики различных моделей, а также проконсультироваться с профессионалами или в специализированных магазинах.
- Читайте также:
Какие инструменты понадобятся для установки блока управления стеклоподъемниками?
Для установки блока управления стеклоподъемниками вам понадобятся: отвертки (плоская и крестовая), мультиметр для проверки электрических соединений, изолента для изоляции проводов, а также, возможно, паяльник для соединения проводов. Также полезно иметь под рукой руководство по ремонту вашего автомобиля.
Что делать, если блок управления не работает после установки?
Если блок управления не функционирует после установки, сначала проверьте все соединения проводов на наличие коротких замыканий или плохих контактов. Убедитесь, что блок правильно подключен к источнику питания. Если проблема не решена, стоит проверить сам блок на исправность или обратиться к специалисту для диагностики.
Советы
СОВЕТ №1
Перед началом работы обязательно ознакомьтесь с инструкцией к вашему автомобилю и схемой подключения стеклоподъемников. Это поможет избежать ошибок и повреждений.
СОВЕТ №2
Используйте качественные инструменты и материалы. Это обеспечит надежное соединение и долговечность работы блока управления стеклоподъемниками.
СОВЕТ №3
Перед подключением блока управления проверьте все провода на наличие повреждений и коррозии. Это поможет избежать короткого замыкания и других проблем в будущем.
СОВЕТ №4
После завершения подключения обязательно протестируйте работу стеклоподъемников. Убедитесь, что все функции работают корректно, прежде чем собирать элементы интерьера автомобиля обратно.
