Установка противотуманных фар на Калину: работы с бампером, комплектом и регулировка света

Установка противотуманных фар на Ладу Калину улучшает видимость в плохую погоду и повышает безопасность на дороге. В статье представлена видео-инструкция по монтажу фар своими руками, а также рассмотрены необходимые комплектующие, этапы работы с бампером и регулировка света. Эта информация будет полезна как новичкам, так и опытным автолюбителям, желающим повысить функциональность автомобиля и сделать поездки более комфортными.

Есть выбор, необходимо сравнение

Действительно, выбор на рынке довольно широкий. Вы можете найти качественное оборудование от различных брендов, начиная с известной марки Bosch и заканчивая более доступными аналогами китайского производства.

Можно провести детальный анализ всей продукции с учетом следующих аспектов:

• комплектации;
• диапазона цен;
• наличия определенных преимуществ (некоторые производители предлагают возможность покупки отдельных фар вместо комплектов), но оставим это для специалистов по маркетингу.

Как говорится, небо для птиц, а нам нужны фары, и желательно в полном комплекте. Воспринимайте это как хотите, но на сегодняшний день оборудование Bosch остается лучшим на рынке (это мнение автора).

Приобретение оборудования от других производителей может скрывать определенные сложности, которые могут проявиться во время установки. Это может быть отсутствие клапана, недостаточная длина провода, требующая удлинения, или нестандартная кнопка для панели, которая потребует дополнительных усилий для установки.

Установка противотуманных фар на автомобиль Калина требует внимательного подхода и знаний о конструкции автомобиля. Эксперты отмечают, что для успешной установки необходимо предварительно подготовить бампер, так как в большинстве случаев потребуется его модификация. Важно использовать качественный комплект, который включает в себя не только сами фары, но и все необходимые крепления и проводку. Правильная регулировка света также играет ключевую роль: неправильно настроенные фары могут ослеплять встречные автомобили или, наоборот, не обеспечивать достаточную видимость в условиях тумана. Специалисты рекомендуют доверять установку профессионалам, чтобы избежать ошибок и обеспечить безопасность на дороге.

Не устанавливай линзы в птф, пока не посмотришь это видео!!! ‼️

Покупка и подготовка к работе

Электропроводка ВАЗ 21213: все своими руками)

Обратите внимание!
При покупке всего оборудования вам необходимо попутно решить две задачи: первая – заглушки черного цвета, а вам, возможно, захочется придать им цвет бампера, для этого будет необходимы краска или наклейка, а это дополнительные траты; вторая – в комплекте подключения фар присутствует кнопка, которая устанавливается на панели в салоне.
Заранее продумайте место ее установки.

Примечание!
Дело в том, что если автомобиль не оборудован климат-контролем, то вам подойдет кнопка, которая спокойно встанет на резервное место (это большая овальная кнопка).
При наличии этого оборудования вам придется брать комплект с квадратной кнопкой, и ставить ее в ячейку подогрева сидений, либо же выводить совсем отдельно при планировании подключения и этого оборудования.

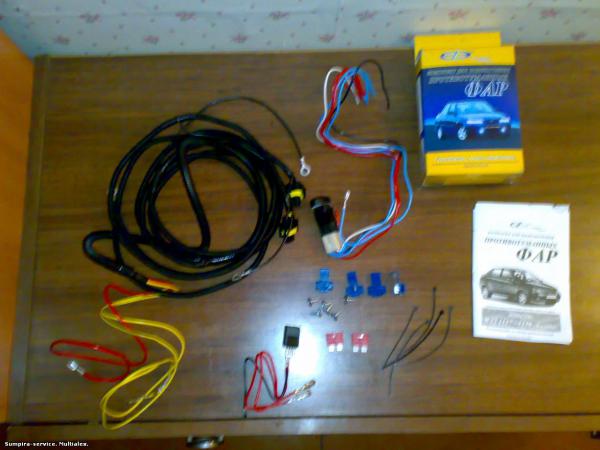

Непосредственно для работы подбираем:

• Все купленные комплекты;
• Предохранитель на 15А и держатель для него;
• Отвертки фигурная и плоская:
• Жесткая проволока, желательно стальная, 20-25 см для протягивания проводов;
• Гаечный ключ на 8 и10 и шестигранник для регулировки света (сюда же отнесем и рулетку);
• Кусачки и изолента, а также пластиковые хомутики для фиксации проводки в единый пучок.

Интересные факты

Вот несколько интересных фактов о установке противотуманных фар на ВАЗ-2110 (Калину):

1. Совместимость и комплектация: Установка противотуманных фар на Калину может потребовать не только самих фар, но и специального комплекта, который включает в себя проводку, реле и переключатель. Важно выбирать комплект, который соответствует конкретной модели автомобиля, чтобы избежать проблем с установкой и работой.

2. Работа с бампером: Для установки противотуманных фар часто требуется демонтаж переднего бампера. Это может показаться сложным, но на самом деле, если следовать инструкции, процесс может занять всего 1-2 часа. При этом важно быть аккуратным, чтобы не повредить крепления и другие элементы бампера.

3. Регулировка света: После установки противотуманных фар необходимо правильно отрегулировать их световой поток. Это важно для обеспечения безопасности на дороге, так как неправильно настроенные фары могут ослеплять встречные автомобили или не обеспечивать достаточную видимость. Регулировка обычно осуществляется с помощью специальных винтов на корпусе фар и может потребовать проверки на ровной поверхности или с использованием стенда.

🔥СВЕТОДИОДНЫЕ ПТФ С ЛИНЗАМИ ЛАДА КАЛИНА | ГРАНТА | ЛАРГУС🔥#ваз #лада #гранта #калина #тюнинг

Работы с бампером

Отойдя от частных деталей и перейдя к общему, можно отметить, что процесс установки проходит в три основных этапа:

• Монтаж фар на бампере;
• Прокладка проводов и сборка всей системы;
• Проверка корректности установки и регулировка света.

Это вся инструкция.

Начнем с бампера, где выполняются следующие шаги:

• В первую очередь необходимо снять черные решетки бампера, которые крепятся как винтовыми крепежами, так и защелками;

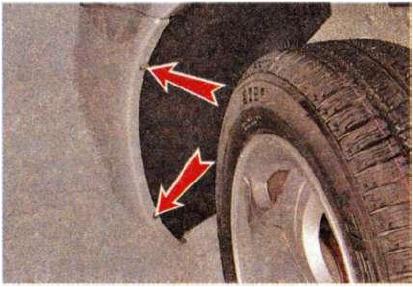

• Далее откручиваем крепежные болты и саморезы, чтобы снять сам бампер, который крепится к подкрылкам;

Рекомендация!
В некоторых источниках можно встретить советы о том, что бампер можно не снимать, а достаточно просто снять колеса или максимально вывернуть их для удобного доступа.
Однако мы советуем потратить 10-15 минут и все же снять бампер — это значительно упростит процесс.

• После того как все крепежи выкручены, бампер аккуратно выдвигается вперед с легкими колебаниями;
• Затем снимаются заглушки в местах для противотуманников, что можно сделать с помощью плоской отвертки, отогнув защелки;

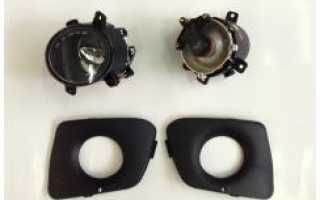

• Фара устанавливается вместе с заранее подготовленной заглушкой, которую следует покрасить или заклеить перед установкой, и фиксируется тремя саморезами в соответствующих гнездах.

Проводка для ВАЗ 2109 – карбюратор: финская версия Samara Baltic.

Работа с комплектом

Теперь переходим к проводам, кнопкам, предохранителям.

Производим следующее:

• Первым делом снимаем резиновый уплотнитель, который фиксирует подводку жгута проводов в салон (он находится за педалью сцепления);
• Кнопку устанавливаем на панели, а провода выводим из салона, используя стальную жесткую проволоку для протяжки (по длине жгута новые провода фиксируем пластмассовыми хомутиками так, чтобы не было провисания проводов);
• Проводка проводится непосредственно к противотуманкам. При этом правый провод будет длиннее, его лучше пустить под решеткой радиатора. На этом же этапе происходит установка минусовых клемм к болтам кузова (кроме болтов защиты картера); (см. также статью Схема электропроводки Калина: новые элементы электрооборудования)

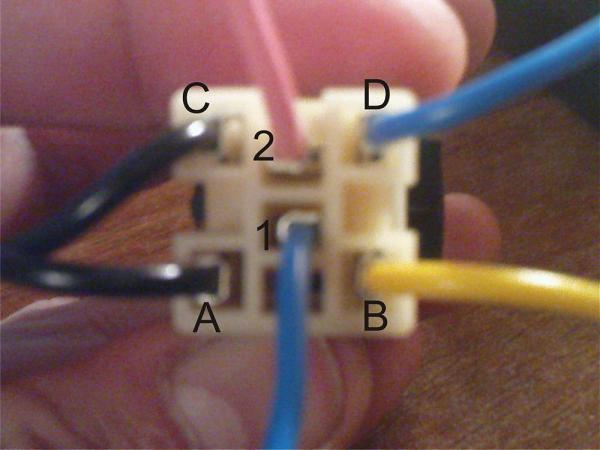

• Далее находим блок предохранителей, где нас будет интересовать розовый провод, обеспечивающий питанием дальний свет. Все подключения проводим через предохранитель 15 амперный;
• Затем нам понадобятся 87 и 30 реле и их силовые контакты, которые пройдя через предохранитель, переходят на противотуманки;
• Контакты 85 и 86 обеспечивают минусовую составляющую сети, с выходом на минусовую клемму аккумулятора и корпус автомобиля, но с обязательной «отметкой» в предохранителе;
• Далее проводится проверка установки и обратная сборка.

Очень важно!
Все работы по подключению проводки осуществляются при отключенной минусовой клемме аккумулятора.
Она включается только после полного монтажа перед проверкой.

Регулировка света

Установка противотуманных фар на Калину завершена, теперь необходимо отрегулировать их световой поток. Для этого нужно найти отверстие под фарой, где расположен винт для регулировки, и с его помощью настроить уровень света.

Рекомендация!
Опытные автолюбители хорошо знакомы с этой процедурой, а для новичков мы подробно объясним, как правильно выполнить регулировку.

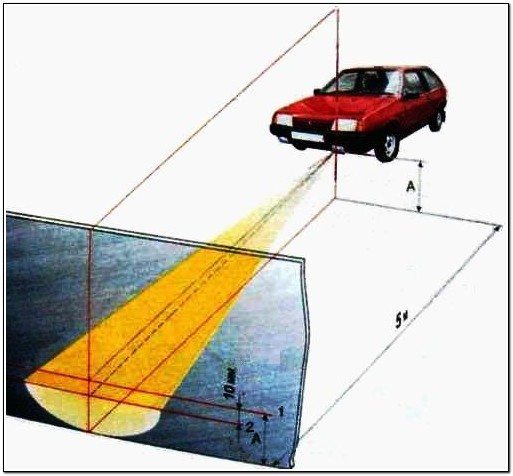

Установите автомобиль на ровной поверхности на расстоянии 5 метров от стены. С помощью регулировочного винта настройте уровень света так, чтобы верхняя граница светового потока находилась на 10 см ниже уровня самих противотуманных фар.

https://youtube.com/watch?v=THTdZcFdVzU

В заключение

Установка фар – не проблема, но у новичков этот процесс может вызвать некоторые сложности, особенно при подключении проводов в соответствующие гнезда. Видео в этой статье, конечно же, покажет весь процесс, но наша рекомендация: после установки, не стесняйтесь и спросите совета у мастера, как говорится, за спрос денег не берут.

Безопасность и советы по эксплуатации

Установка противотуманных фар на автомобиль ВАЗ Калина не только улучшает видимость в условиях плохой погоды, но и повышает безопасность на дороге. Однако, чтобы избежать неприятных ситуаций и обеспечить правильную работу новых фар, следует учитывать несколько важных аспектов.

Во-первых, перед началом установки убедитесь, что у вас есть все необходимые инструменты и комплектующие. В стандартный набор для установки противотуманных фар обычно входят сами фары, проводка, реле, переключатель и крепежные элементы. Также вам понадобятся инструменты, такие как отвертки, ключи, плоскогубцы и мультиметр для проверки электрических соединений.

Во-вторых, важно помнить о правильной регулировке света противотуманных фар. Неправильно настроенные фары могут ослеплять встречные автомобили и создавать опасные ситуации на дороге. Рекомендуется проводить регулировку на ровной поверхности, с помощью специального стенда или на стене, где можно четко увидеть границы светового потока. Оптимальная высота установки противотуманных фар составляет 25-30 см от уровня дороги, а угол наклона должен быть направлен немного вниз, чтобы свет не ослеплял водителей встречных автомобилей.

Также стоит обратить внимание на использование противотуманных фар только в условиях, для которых они предназначены. Эти фары эффективны при тумане, дожде или снегопаде, но их использование в ясную погоду может привести к ослеплению других участников дорожного движения и, как следствие, к аварийным ситуациям. Поэтому рекомендуется включать противотуманные фары только тогда, когда это действительно необходимо.

Не забывайте о регулярной проверке состояния противотуманных фар. Убедитесь, что стекла фар чистые и не имеют трещин, а также следите за состоянием проводки и соединений. В случае обнаружения повреждений или ухудшения работы фар, рекомендуется немедленно произвести ремонт или замену.

В заключение, установка противотуманных фар на ВАЗ Калина — это полезное и необходимое улучшение, которое может значительно повысить безопасность на дороге. Однако для достижения максимальной эффективности и безопасности важно следовать рекомендациям по установке, регулировке и эксплуатации этих фар.

Вопрос-ответ

Как правильно установить противотуманки?

Место установки противотуманных фар намечают на небольшом удалении (до 0,4 м) от боковины ТС, но не ниже 0,25 м от пола. Дистанция измеряется по внешнему ободу фары. При правильной установке углы видимости устройств соответствуют показателям по вертикальному направлению +15 – 10°, по горизонтальной линии +45 – 10°.

Какой штраф за противотуманные фары?

Они помогают видеть дорогу в сложных погодных условиях, но при ясной погоде или ночью они могут ослепить встречных водителей и создать аварийную ситуацию. Помните: за неправильное использование противотуманных фар вам может грозить штраф в 500 рублей.

Каким шестигранником регулировать фары Калина 1?

Для самостоятельной регулировки потребуется ключ-шестигранник 6 мм. 1.

Сколько метров от машины должны светить противотуманки?

Следующими главными требованиями являются: высота расположения противотуманных фар должна быть не менее 25 сантиметров от участка земли. Расстояние от противотуманных фар до внешнего габарита автомобиля должно достигать не выше 40 сантиметров.

Советы

СОВЕТ №1

Перед началом установки противотуманных фар обязательно ознакомьтесь с инструкцией к комплекту. Это поможет избежать ошибок и упростит процесс монтажа, так как в каждом комплекте могут быть свои особенности.

СОВЕТ №2

При снятии бампера используйте подходящие инструменты и будьте аккуратны, чтобы не повредить крепления. Лучше всего иметь под рукой пластиковые лопатки для аккуратного снятия, чтобы избежать царапин и трещин.

СОВЕТ №3

После установки противотуманных фар обязательно проведите их регулировку. Неправильная настройка может привести к ослеплению встречных водителей или недостаточной видимости в условиях тумана. Используйте стену или ровную поверхность для проверки угла наклона света.

СОВЕТ №4

Не забывайте о необходимости проверки подключения проводки после установки. Убедитесь, что все соединения надежны и защищены от влаги, чтобы избежать короткого замыкания и других электрических проблем в будущем.
