Тормозная система автомобиля — ключевой элемент безопасности на дороге. Понимание её работы поможет водителям лучше ориентироваться в технических аспектах и своевременно выявлять неисправности. В статье рассмотрим устройство тормозной системы, возможные неисправности и способы их устранения, что позволит поддерживать автомобиль в исправном состоянии и обеспечивать безопасность.
Схема и устройство тормозной системы
Автомобильные тормоза — это гидравлическая система, предназначенная для блокировки колес во время движения. Основные элементы тормозной системы: педаль тормоза, главный тормозной цилиндр (в некоторых моделях с вакуумным усилителем), бачок, тормозные магистрали и рабочие механизмы.
При нажатии на педаль поршень в главном цилиндре создает давление, заставляя тормозную жидкость перемещаться по магистралям и воздействовать на рабочие механизмы. Рабочий механизм включает рабочий тормозной цилиндр и тормозные колодки. Поршни воздействуют на колодки, которые, благодаря трению, останавливают тормозной диск или барабан, блокируя колеса. Степень нажатия колодок изменяется в зависимости от силы нажатия на педаль. При отпускании педали поршни возвращаются в исходное положение под действием пружин, позволяя жидкости вернуться и колодкам освободить вращающий механизм.

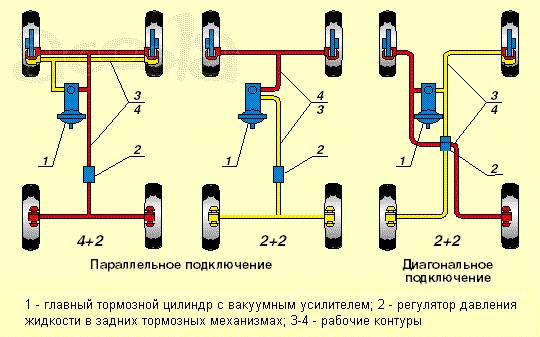

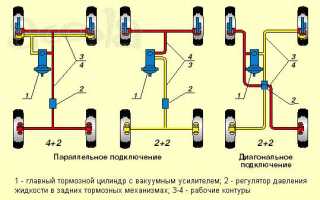

Автомобили оснащены системой контурного распределения тормозной жидкости. В тормозном цилиндре имеются две секции, каждая отвечает за два колеса. Жидкость распределяется между передним правым и задним левым колесом, а также между передним левым и задним правым. В автомобилях с классической компоновкой жидкость распределяется на передние и задние колеса. Это повышает безопасность в случае частичного отказа тормозной системы: если в одном из контуров происходит утечка, другие колеса продолжают функционировать.
Также предусмотрены меры безопасности для использования ручного тормоза в качестве основного. Он приводится в действие прочным тросом, который изменяет положение колодок задних колес независимо от наличия тормозной жидкости. Таким образом, даже при отказе всех четырех колес водитель сможет воспользоваться ручным тормозом, что поможет снизить скорость автомобиля.
Эксперты в области автомобильной техники подчеркивают, что тормозная система является одним из ключевых элементов безопасности автомобиля. Основной принцип ее работы заключается в преобразовании кинетической энергии автомобиля в тепловую, что достигается за счет трения. При нажатии на тормоза тормозная жидкость передает усилие от педали к тормозным механизмам, которые могут быть дисковыми или барабанными. Дисковые тормоза, как правило, обеспечивают более эффективное охлаждение и лучшее торможение, в то время как барабанные тормоза часто используются на задних колесах для снижения стоимости. Схема устройства тормозной системы включает в себя главный тормозной цилиндр, тормозные трубопроводы и непосредственно тормозные механизмы. Правильная работа всех компонентов системы критически важна для предотвращения аварий и обеспечения надежности автомобиля. Регулярное обслуживание и проверка тормозной системы являются обязательными мерами для поддержания ее эффективности.
Видео – Принцип работы тормозной системы
| Компонент тормозной системы | Принцип работы | Функция |
|---|---|---|
| Педаль тормоза | Передает усилие водителем на главный тормозной цилиндр. | Инициирует процесс торможения. |
| Главный тормозной цилиндр (ГТЦ) | Преобразует механическое усилие от педали в гидравлическое давление. | Создает давление в тормозной жидкости. |
| Тормозная жидкость | Передает давление от ГТЦ к рабочим тормозным цилиндрам или суппортам. | Передача гидравлического усилия. |
| Рабочие тормозные цилиндры (колесные цилиндры) | Преобразуют гидравлическое давление в механическое усилие, прижимающее тормозные колодки к тормозному барабану. | Прижимают тормозные колодки к барабану (барабанные тормоза). |
| Тормозные суппорты | Преобразуют гидравлическое давление в механическое усилие, прижимающее тормозные колодки к тормозному диску. | Прижимают тормозные колодки к диску (дисковые тормоза). |
| Тормозные колодки | Создают трение при контакте с тормозным барабаном или диском, замедляя вращение колеса. | Создание силы трения для торможения. |
| Тормозной барабан | Неподвижная часть барабанной тормозной системы, к которой прижимаются колодки. | Принимает усилие от тормозных колодок. |
| Тормозной диск | Неподвижная часть дисковой тормозной системы, к которой прижимаются колодки. | Принимает усилие от тормозных колодок. |
| Вакуумный усилитель тормозов | Увеличивает усилие на педали тормоза, облегчая торможение. | Уменьшение усилия, необходимого для нажатия педали. |
| Антиблокировочная система (ABS) | Предотвращает блокировку колес при торможении, сохраняя управляемость автомобиля. | Предотвращение блокировки колес. |
| Электронный контроль устойчивости (ESP) | Помогает водителю контролировать автомобиль в сложных условиях, корректируя тормозное усилие на отдельных колесах. | Поддержание устойчивости автомобиля. |
Интересные факты
Вот несколько интересных фактов о тормозной системе автомобиля:
-
Гидравлический принцип: Большинство современных автомобилей используют гидравлическую тормозную систему, основанную на принципе Паскаля. Это означает, что при нажатии на тормоз педаль передает давление на тормозную жидкость, которая, в свою очередь, передает это давление на тормозные колодки. Это позволяет эффективно замедлять или останавливать автомобиль с минимальными усилиями.
-
ABS и безопасность: Антиблокировочная система тормозов (ABS) была разработана для предотвращения блокировки колес во время экстренного торможения. Это позволяет водителю сохранять управляемость автомобиля, что особенно важно на скользких или мокрых дорогах. Система автоматически регулирует давление в тормозах, позволяя колесам вращаться и предотвращая их блокировку.
-
Тормозные диски и колодки: Тормозные диски и колодки являются ключевыми компонентами тормозной системы. Диски могут быть вентилируемыми или невентилируемыми. Вентилируемые диски имеют внутренние каналы для улучшения охлаждения, что помогает предотвратить перегрев и выгорание тормозов при интенсивном использовании, например, во время спортивной езды или в гористой местности.

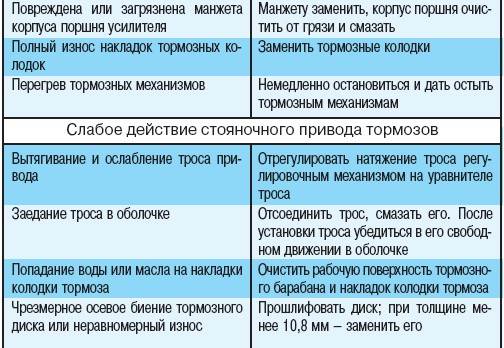

Неисправности тормозной системы автомобиля
Тормозная система автомобиля может сталкиваться с неисправностями. В отличие от других систем, тормоза должны работать безупречно, так как это критично для безопасности водителя и пассажиров. Ремонт тормозов необходимо проводить сразу после выявления проблем.

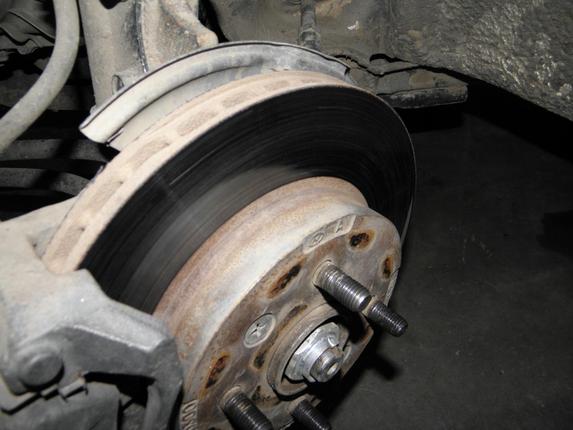

Шум и вибрация педали при нажатии тормоза
Часто такая неисправность может коснуться дисковых тормозов. Обычно, она свидетельствует о том, что тормозные колодки уже отходили свой ресурс и начинают создавать трение жесткими заклепками собственного крепления. В этом случае, колодки необходимо заменить.
Читайте также:
Вторая версия данной неисправности наиболее распространенная – кривой тормозной диск. Искривить диск можно, если тормозить достаточно часто и резко заехать в воду. Вследствие быстрого охлаждения, металл теряет свои свойства и диск, соответственно меняет свою форму. Чтобы избавиться от вибраций и дальнейшего перелома диска, необходимо либо расточить диск на специальном станке, либо заменить его. При этом, второй вариант является самым безопасным и приемлемым, так как расточка диска может быть небезопасной.
Эффективность тормозов упала, а длина свободного хода педали увеличилась
Чаще всего это указывает на заливку тормозной жидкости в пустой резервуар, что приводит к попаданию воздуха в систему. Сначала нужно найти источник утечки. Для этого осмотрите тормозные цилиндры на наличие жидкости. После устранения проблемы (замены сальников и магистралей) проведите прокачку тормозной системы.

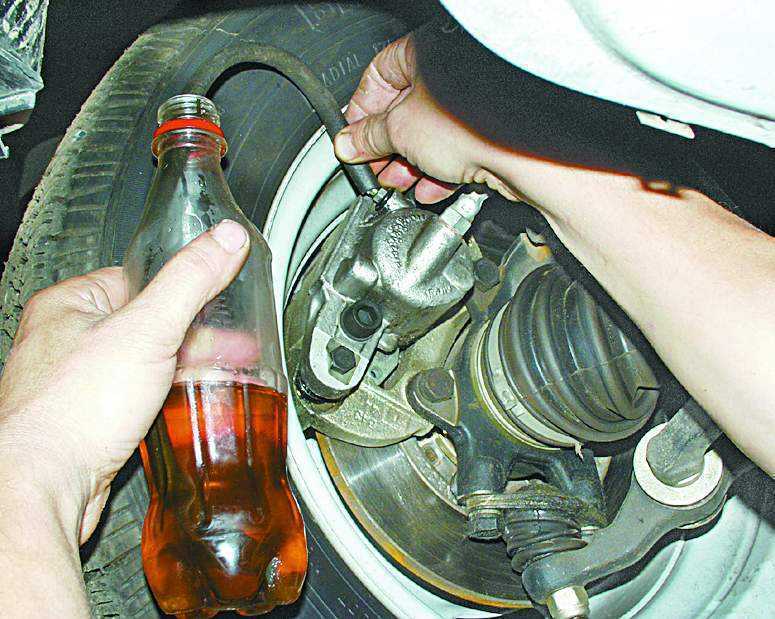

Прокачка удаляет воздушные пузырьки из тормозной жидкости. Автомобиль ставят на ровную поверхность, снимают колесо и отсоединяют тормозную магистраль от тормозного цилиндра или суппорта, погружая её в контейнер с тормозной жидкостью. Второй механик активно нажимает на педаль тормоза, пока в емкости не прекратятся пузырьки. Затем магистраль устанавливают на место, доливают тормозную жидкость и повторяют процесс для остальных колес.

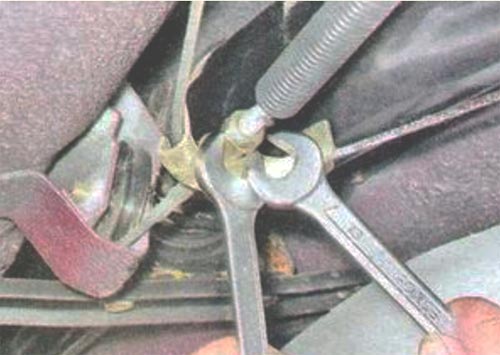

Ручной тормоз не удерживает автомобиль
Самая безобидная и малозначимая неисправность, которая может произойти с тормозами. Чаще всего, устраняется регулировкой натяжения привода ручника. Автомобиль устанавливают на смотровую яму и подтягивают регулировочную гайку на тросе.
Другая причина, по которой ручной тормоз перестает удерживать автомобиль – износ тормозных колодок. Часто это сопровождается снижением эффективности торможения рабочей системы. В этом случае, колодки необходимо обязательно заменить.
Обслуживание и профилактика тормозной системы
Первым шагом в обслуживании тормозной системы является регулярная проверка уровня тормозной жидкости. Тормозная жидкость должна находиться на уровне, указанном на резервуаре. Низкий уровень жидкости может указывать на утечку, что требует немедленного внимания. Также важно следить за состоянием самой жидкости: она должна быть прозрачной и не содержать загрязнений. Если жидкость потемнела или содержит осадок, ее следует заменить.
-
Читайте также:
Следующим важным аспектом является проверка тормозных колодок и дисков. Износ тормозных колодок можно определить по их толщине. Если толщина колодок меньше 3 мм, их необходимо заменить. Также стоит обратить внимание на наличие сколов и трещин на тормозных дисках. Неровности и повреждения на поверхности дисков могут привести к неравномерному износу колодок и снижению эффективности торможения.
Не менее важным является проверка тормозных шлангов и трубок на наличие трещин, изломов и утечек. Поврежденные шланги могут привести к потере давления в системе и, как следствие, к ухудшению тормозных характеристик. Все соединения должны быть надежными и не пропускать жидкость.
Также рекомендуется периодически проверять работу тормозного механизма. Для этого можно провести тест на торможение: при движении на низкой скорости резко нажать на тормоза. Если автомобиль не останавливается должным образом или наблюдаются посторонние звуки, это может указывать на необходимость диагностики и ремонта системы.
Важным элементом профилактики является регулярная замена тормозной жидкости. Рекомендуется менять тормозную жидкость каждые 1-2 года, так как она может поглощать влагу, что снижает ее эффективность и может привести к коррозии внутренних компонентов системы.
Наконец, стоит помнить о сезонных проверках тормозной системы. Перед началом зимнего или летнего сезона рекомендуется проводить полную диагностику, чтобы убедиться в исправности всех элементов. Это особенно важно в условиях экстремальных температур, когда эффективность тормозов может значительно изменяться.
Таким образом, регулярное обслуживание и профилактика тормозной системы автомобиля не только обеспечивают безопасность водителя и пассажиров, но и способствуют экономии на ремонте и замене дорогостоящих компонентов в будущем.
Вопрос-ответ
Как устроена тормозная система автомобиля?
Тормозной механизм состоит из вращающейся и неподвижной частей. В качестве вращающейся части барабанного механизма используется тормозной барабан, неподвижной части – тормозные колодки или ленты. Вращающаяся часть дискового механизма представлена тормозным диском, неподвижная – тормозными колодками.
Что входит в состав тормозной системы автомобиля?
Состоит из управляющего органа (педали тормоза или рычага тормоза), тормозного привода, фрикционных тормозов, тормозов-замедлителей различной конструкции и различных принципов действия.
Какой принцип управления тормозами?
Принцип работы тормозной системы примерно таков: усилие с педали передаётся на колодки с помощью гидропривода — герметичной системы трубок, шлангов и поршней, заполненной специальной тормозной жидкостью.
-
Читайте также:
Каковы части тормозной системы и каковы ее функции?
Расположенные в задней части транспортного средства, барабанные тормоза включают в себя колесные цилиндры, тормозные колодки и тормозной барабан. При нажатии на педаль тормоза тормозные колодки вдавливаются в тормозной барабан колесными цилиндрами, останавливая транспортное средство.
Советы
СОВЕТ №1
Регулярно проверяйте состояние тормозной жидкости. Она должна быть чистой и находиться на нужном уровне. Загрязненная или недостаточная тормозная жидкость может привести к ухудшению работы тормозной системы.
СОВЕТ №2
Обращайте внимание на звуки при торможении. Если вы слышите скрип, стук или другие необычные звуки, это может быть признаком износа тормозных колодок или других компонентов. Не откладывайте диагностику на потом.
СОВЕТ №3
Не забывайте о регулярной замене тормозных колодок и дисков. Следите за их состоянием и заменяйте их в соответствии с рекомендациями производителя, чтобы обеспечить безопасность и эффективность торможения.
СОВЕТ №4
При замене тормозной системы или ее компонентов, всегда используйте запчасти, рекомендованные производителем вашего автомобиля. Это поможет избежать проблем с совместимостью и обеспечит надежную работу тормозов.
