Стартер — ключевой элемент системы запуска автомобиля, и его исправность критична для надежности Ford Fusion. В статье рассмотрим процесс замены стартера, включая каталожные номера запчастей, а также предоставим пошаговую инструкцию по демонтажу и разборке устройства. Обсудим характерные неисправности стартера, что поможет владельцам Ford Fusion своевременно выявлять и устранять проблемы, обеспечивая долгую и бесперебойную эксплуатацию автомобиля.
Запчасти, новый стартер
Для Ford Fusion популярны стартеры от Bosch, Valeo и HC Parts. Эти устройства взаимозаменяемы, но некоторые детали могут не подходить друг к другу. Также используются оригинальные стартеры Ford:
- 1732742;
- 7G9N11000AC;
- YS4U11000AA;
- 1535268;
- 2S6U1100CB;
- 98AB11000CD;
- 1307578.
Новые стартеры стоят от 15 до 19 тысяч рублей. На авторазборках можно найти оригинальные агрегаты в пять раз дешевле, но это связано с рисками, так как бывший в эксплуатации стартер может выйти из строя в неподходящий момент.
Для замены бендикса подойдут модели Bosch 1006209804 (также совместимы с пусковыми устройствами Volvo и Focus 2) и ERA 225671. Втягивающее реле — ZM961. Втулки можно заменить на Cargo 140499, IKA 445040 или Krauf SUV0499DH. Щетки доступны в вариантах Bosch 2007014026. Крышка стартера совместима с Bosch 1005851105 и Ford 1218379, а также взаимозаменяема с моделями Ford C-Max, Fiesta (2001-2008) и Focus (2005-2008).
Эксперты отмечают, что стартер Ford Fusion является ключевым элементом системы запуска автомобиля, обеспечивая надежность и эффективность работы двигателя. По их мнению, высокое качество изготовления и использование современных технологий делают этот стартер одним из лучших в своем классе. Специалисты подчеркивают, что регулярное обслуживание и своевременная диагностика могут значительно продлить срок службы стартера. Важно также учитывать, что проблемы со стартером могут быть связаны не только с его состоянием, но и с другими компонентами электросистемы автомобиля. Поэтому, по мнению экспертов, при возникновении неисправностей стоит обращаться к квалифицированным специалистам для комплексной проверки. Это позволит избежать ненужных затрат и обеспечить бесперебойную работу автомобиля.

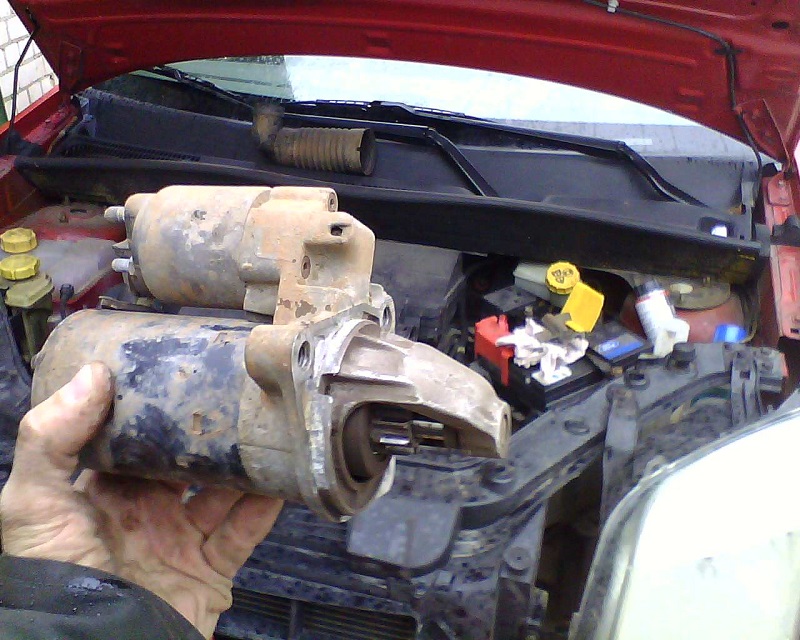

Демонтаж
Снимать стартер с автомобиля Ford Fusion трудно. Места немного, работать тесно. А если крепления ржавые, то процесс осложнится ещё больше. Также есть вероятность сорвать грани на болтах.
Однако самостоятельный демонтаж устройства имеет много плюсов. Это возможность починить стартер, а также не платить за его замену, восстановление в автосервисе. Надо лишь освоить пару нюансов. Так снимать агрегат будет куда проще.
Итак, весь процесс подробно:
- поставить машину на смотровую яму, эстакаду;
- обесточить электрическую систему, скинув клеммы аккумулятора — что защитит от замыканий при неаккуратной работе;
- снять провода от стартера — придётся несколько повозиться с гайками на 10, 13;
- выкрутить три болта крепления устройства пуска;
- вытащить пускатель.
Для удобства рекомендуется отсоединять датчики масла и коленвала. На дизельных модификациях и некоторых бензиновых Фьюжн, дополнительно надо вытаскивать аккумулятор и его площадку.
Читайте также:
| Признак | Значение для Ford Fusion (может варьироваться в зависимости от года выпуска и двигателя) | Примечание |
|---|---|---|
| Тип стартера | Втягивающее реле, шестеренный механизм | Чаще всего используется стандартный автомобильный стартер. |
| Напряжение | 12 В | Стандартное напряжение бортовой сети автомобиля. |
| Мощность (кВт) | 1,0 – 1,8 кВт (приблизительно) | Зависит от объема и мощности двигателя. |
| Производители стартеров (оригинальные и аналоги) | Ford, Bosch, Denso, Valeo и другие | Выбор аналогов зависит от бюджета и требований к качеству. |
| Номер детали (пример) | (Укажите номер детали, соответствующий конкретной модели Ford Fusion) | Номер детали можно найти в каталоге запчастей по VIN-коду автомобиля. |
| Средняя стоимость (руб.) | (Укажите примерную стоимость) | Цена зависит от производителя и места покупки. |
| Распространенные неисправности | Износ щеток, повреждение втягивающего реле, обрыв обмотки | Проблемы со стартером часто проявляются в виде щелчков при попытке запуска двигателя. |
Интересные факты
Вот несколько интересных фактов о стартере Ford Fusion:
-
Электронное управление: В современных моделях Ford Fusion стартеры часто оснащены системой электронного управления, которая позволяет оптимизировать запуск двигателя и снижать потребление энергии. Это особенно важно для гибридных и электрических версий, где эффективность играет ключевую роль.
-
Устойчивость к условиям эксплуатации: Стартеры Ford Fusion разработаны с учетом различных климатических условий. Они могут работать при экстремально низких температурах, что делает их надежными в зимний период. Это достигается благодаря использованию специальных материалов и технологий, которые предотвращают замерзание и коррозию.
-
Интеграция с системой Start-Stop: В некоторых моделях Ford Fusion стартеры интегрированы в систему Start-Stop, которая автоматически отключает двигатель при остановке автомобиля и запускает его снова при нажатии на педаль акселератора. Это помогает значительно снизить расход топлива и выбросы CO2 в городских условиях.
Эти факты подчеркивают важность стартеров в современных автомобилях и их роль в повышении эффективности и надежности транспортных средств.
Разборка
Для ремонта стартера его необходимо разобрать, чтобы выявить неисправные компоненты. Следуйте инструкции:
- Открутите выжимное реле с помощью ключа TORX — неправильный инструмент может повредить грани.
- Снимите заднюю крышку, отвинтив стяжные болты — потребуется ключ на 6.
- Аккуратно извлеките якорный вал и промойте его.
- Нанесите смазку на редуктор.
- Проверьте бендикс и замените его при необходимости.
- Разберите втягивающее реле, очистите внутренние элементы и протрите их.
Разборка и замена поврежденных деталей восстановит функциональность стартера. Если есть серьезные повреждения, такие как перегорание катушек или разрушение якоря из-за короткого замыкания, лучше заменить стартер целиком.
Неисправности
Если двигатель Ford Fusion не заводится с хорошо заряжённой, новой АКБ — в зону внимания диагноста обязательно попадает стартер. Своевременное обнаружение дефекта снижает риск полного повреждения агрегата.
Все неполадки устройства бывают электрическими и механическими.
- Одним из слабых зон пускателя Форд Фьюжн является планетарный механизм. Проблема начинается с засыхания смазки. Вернее, она загущается в процессе эксплуатации. А если условия работы тяжёлые, экстремальные — процесс идёт намного быстрее. Наиболее часто теряется вязкость масла в зимнее время года. Чтобы устранить проблему, механизм разбирают. Старую смазку выскабливают, внутреннюю полость промывают бензином или любым растворителем. После этого заправляют новую порцию свежей смазки.
- Ещё одна распространённая неисправность — поломка бендикса. Ремонтировать его нет смысла, поэтому ставится новая запчасть. Симптомом неисправности шестерни становится подклинивание устройства во время пуска. Двигатель либо вовсе не запускается, либо делает это с трудом. Причина неполадок с бендиксом — попадание грязи, пыли, влаги. К тому же, деталь эта постоянно под нагрузкой. Она соприкасается непосредственно с маховиком. Поэтому не исключены механические поломки — стачивание зубьев, например.

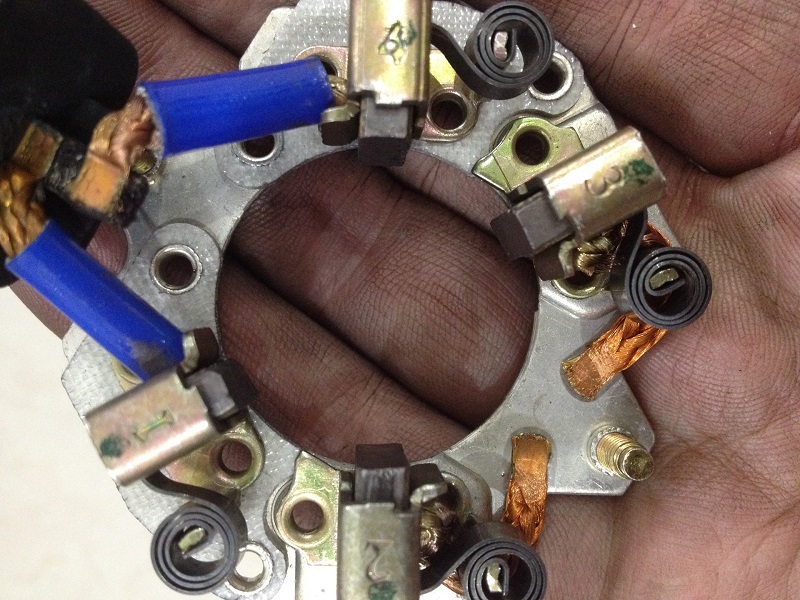

- Среди электрических неисправностей выделяется проблема с щётками. Они рано выходят из строя, так как подвержены сильным нагрузкам. Это неудивительно, через них проходит большой ток, вызывающий термические разрушения, сколы, оплавления. Если повреждения незначительны, избавиться от дефектов удастся шлифовкой. В противном случае, элементы надо менять.
Якорь ломается редко, но от пробоя может оплавиться коллектор. Также в ходе длительной работы на его поверхности образуются задиры, неровности. Всё это удаётся счистить, отшлифовать. По-другому отремонтировать ротор невозможно. Также не имеет смысла замена — якорь стоит дорого. Приходится менять стартер целиком.
| Димано95 | Прогретая машина заводится раза с 5-го Зато на холодную, в лютый мороз с пол оборотика! Как я понимаю дело в Бендиксе, потому что при заводе отчётливо слышен звук вращения стартера, а вот маховик не крутится. Заказал бендикс (1 006 209 804) достаточно дёшево в районе 500р, есть аналоги и дешевле. Крутя в руках железяку ощутил позывы “тазовой” болезни Но вот вопрос, может ктонить знает коды следующих деталей: Втягивающее, Втулки сменные, Шётки – ?Думаю если менять то всё сразу… а то не так просто из моего сарая этот стартер извлечь, процесс походит на отбор конфетки у ребёнка весом в полторы тонны |
| Каспер | Скажешь тоже. Довольно просто снимается. Номера запчастей: Bosch 1 006 209 804 Бендикс, Bosch 2 339 304 015 Реле втягивающее, Cargo 138763 Реле втягивающее, Unipoint SNLS221A Реле втягивающее стартера, Magneti marelli AME 0539 Катушка электромагнита |
| Тимоха-07 | Еще бывают как бы авторизированные от Бош, и у них как правило в наличии очень много честного китайского аналога ( бендиксы, втулки, траверсы( щетки)). |
| Дарий Сад | Не проще заменить весь стартер? |
| Димано95 | честно скажу… жалко денег, уже сток всадил в эту “машину”…. Просто когда разбирал, смотрел щётки уже совсем маленькие, думаю заранее поменяю чтоб потом снова… приятные ощущения не испытывать |
| Тимоха-07 | Дмитрий, да ладно нагонять тень. Сколь ваша “думал-иномарка” ходит? |
| Каспер | Странно подобное про фьюж слышать. |
| Макс76 | Я как-бы и не помню чтоб ремонт стартера заходил дальше замены бендикса, мне лично помогла просто чистка, и больше проблема не повторялась, а пошло времени достаточно. |
| Тимоха-07 | А в поползновениях за 75 тКм еще каки косяки окромя стартера были? По большому счету Форд это упаковщик узлов и агрегатов от других брэндов. Например если сдулся стартер с логотипом Бош, то кто накосячил, Форд купивший “некондицию” подешевле, или Бош впаривший некондицию Форду( зная немецкую поговорку ” уедешь на Форде, придешь пешком”)? Ведь таким макаром можно возопить: живем в нефтедобывающей стране, а почему бензин не пахнет бензином? ( почему все растворители в хозмагах пахнут одинаково, и очень напоминают запах нынешнего бенза)? Китайский хороший аналог бендикса ( Бош 1006 209 804) 3 – 5182 -W. |
| Сварго | В стартере от ФФн практически достоверно установлены лишь две проблемы: загрязнение и застывание смазки под бендиксом и замерзание воды в полости втягивающего реле, попадающей туда через дренажное отверстие. Всякие щетки, втулки и прочие – по большому счету от лукавого, при нормальной эксплуатации они ходят очень и очень долго. Вообще на ФФн стартер ставится от Боша, очень похожий на Бошевский же стартер от “матрешек”, так что и болезни у них похожие. В значительной части они определяются режимом эксплуатации авто (точнее, количеством грязи и воды, попадающей на стартер) и довольно сильно купируются установленной на авто защитой картера. К сожаление, немцам наши проблемы с массой воды и грязи, летящей на стартер, по барабану – у них дороги чистые. |
| Алекс57 | Защиту еще в салоне поставили. Но одна претензия все же случилась. Видимо вода попала в стартер в виде конденсата в мороз со 100% влажностью. От этого защита не спасает. Вскрыли стартер – идеально чист. |
| Тимоха-07 | + – 1,5″ 215тык, нет ни единой претензии к стартеру, на 130 тысяче замена бендикса, втягивающее и прочая фигня ни разу не замерзала, защита с салона продаж авто.. |
| Йетти | Виднее стартер зараза, не знаю, как снять |
| Жоржик | Ну раз знаешь где стартер – значит требовалось его снимать ну да, места маловато чтобы сверху снять. Может и не удобно, но терпимо. Некоторые его вообще не снимают |
| Димано95 | Стартер с 9-ка снял промыл намазал графиткой толстым слоем и он запел как новый (у 9-ки) |
| Макс76 | Направляющая бендикса не смазывается, и сомневаюсь что бендикс разбирали. Помойму вы сами сами себе сложности создаёте. |
| Каспер | Да, уж стартер мазать не надо. Знайте что смазывать, а что оставить сухим |
| Опята | При пробеге 51т появилась проблема с зацеплением маховика. Пока проявляется с утра, и все чаще! Буду разбирать смотреть, только не знаю чем лучше смазать венец бендэкса? И есть описание снятия стартера? |
| СергейР | Может сам бендикс начинает проскакивать, если с утра на холодном масле когда крутить тяжелей |
| АНГ | Снимаешь клемму с АКБ. Откручиваешь винт крепления щупа масла мотора. Отсоединяешь клемму под гайкой от генератора. Откручиваешь три болта крепления стартера. Они на 17 или на 14, не помню. После этого, с натяжением проводов и проворотом стартера в гнезде у меня его получилось вытащить вверх между радиатором и впускным коллектором. Трудно, но можно. Лучше с помощником. Он будет держать стартер на весу, а ты – очищать вал от налипшей и пригоревшей пыли от износа сцепления. Подходит очиститель карбюратора и инжектора в баллоне под давлением. Ничем смазывать не надо. Если есть графит от мягкого карандаша, можно натереть вал им. Вал полированный. Ничем другим мазать не стоит. Во время чистки следует отверткой отжать подвижную шестерню в положение запуска мотора и почистить вал под ней. Самое трудное – вынуть стартер. |
Установка и настройка
Установка стартера на Ford Fusion – это важный процесс, который требует внимательности и аккуратности. Правильная установка гарантирует надежную работу автомобиля и предотвращает возможные проблемы в будущем. В данной части статьи мы рассмотрим основные этапы установки стартера, а также важные моменты, на которые стоит обратить внимание.
-
Читайте также:
Подготовка к установке
Перед началом установки стартера необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:
- Новый стартер, соответствующий модели Ford Fusion;
- Набор ключей и отверток;
- Домкрат и подставки для безопасности;
- Перчатки и защитные очки;
- Смазочные материалы для крепежных элементов.
Также рекомендуется ознакомиться с руководством пользователя вашего автомобиля, чтобы понять, где именно расположен стартер и какие шаги необходимо предпринять для его замены.
Этапы установки
- Отключение аккумулятора: Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и других электрических проблем.
- Доступ к стартеру: В зависимости от модели Ford Fusion, стартер может находиться в труднодоступном месте. Возможно, потребуется снять некоторые элементы, такие как защитные кожухи или воздухозаборники, чтобы получить доступ к стартеру.
- Снятие старого стартера: Отсоедините все электрические соединения от старого стартера. Обычно это включает в себя два основных провода: один от аккумулятора и один от системы зажигания. Затем открутите крепежные болты, удерживающие стартер на месте, и аккуратно снимите его.
- Установка нового стартера: Установите новый стартер на место старого, убедившись, что он правильно позиционирован. Закрепите его с помощью болтов, которые были сняты ранее. Не забудьте использовать смазочные материалы на резьбе болтов для предотвращения коррозии.
- Подключение электрических соединений: Подключите все электрические провода к новому стартеру, следуя той же последовательности, в которой они были отключены. Убедитесь, что соединения надежные и не имеют повреждений.
- Проверка работы: После завершения установки подключите аккумулятор и проверьте работу стартера. Запустите двигатель и убедитесь, что стартер функционирует без посторонних звуков и проблем.
Настройка стартера
После установки стартера может потребоваться его настройка. В большинстве случаев стартеры не требуют дополнительной настройки, однако в некоторых случаях может понадобиться:
- Проверка зазоров между стартером и маховиком;
- Настройка положения стартера для обеспечения правильного зацепления с зубьями маховика;
- Проверка работы системы зажигания и электрики для предотвращения возможных проблем.
Если у вас возникли сомнения по поводу установки или настройки стартера, рекомендуется обратиться к профессионалам или в сервисный центр, чтобы избежать возможных ошибок и повреждений автомобиля.
Вопрос-ответ
Как узнать, что стартер Ford Fusion неисправен?
Признаки неисправности стартера могут включать в себя трудности с запуском двигателя, щелчки при повороте ключа зажигания, а также отсутствие каких-либо звуков при попытке запуска. Если стартер не реагирует на ключ зажигания, это также может указывать на его поломку.
Как заменить стартер на Ford Fusion самостоятельно?
Для замены стартера необходимо сначала отключить аккумулятор, затем снять старый стартер, открутив крепежные болты и отсоединив электрические соединения. После этого устанавливается новый стартер, который подключается и крепится на место. Важно следить за правильностью подключения проводов и затяжкой болтов.
Как выбрать качественный стартер для Ford Fusion?
При выборе стартера рекомендуется обратить внимание на его производителя, наличие гарантии и отзывы других пользователей. Лучше всего выбирать оригинальные запчасти или проверенные бренды, чтобы избежать проблем с совместимостью и надежностью.
Советы
СОВЕТ №1
Перед покупкой стартера для Ford Fusion обязательно проверьте его совместимость с вашим автомобилем. Убедитесь, что номер детали соответствует вашему VIN-коду, чтобы избежать проблем с установкой.
СОВЕТ №2
При установке нового стартера следуйте инструкциям производителя и используйте качественные инструменты. Это поможет избежать повреждений как нового устройства, так и других компонентов автомобиля.
-
Читайте также:
СОВЕТ №3
Регулярно проверяйте состояние аккумулятора, так как слабый аккумулятор может привести к преждевременному выходу стартера из строя. Убедитесь, что клеммы чистые и надежно закреплены.
СОВЕТ №4
Если стартер начинает издавать необычные звуки или не запускает двигатель, не откладывайте диагностику. Раннее выявление проблемы может сэкономить вам деньги на ремонте и предотвратить более серьезные поломки.
Установка стартера на Ford Fusion – это важный процесс, который требует внимательности и аккуратности. Правильная установка гарантирует надежную работу автомобиля и предотвращает возможные проблемы в будущем. В данной части статьи мы рассмотрим основные этапы установки стартера, а также важные моменты, на которые стоит обратить внимание.
Перед началом установки стартера необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:
- Новый стартер, соответствующий модели Ford Fusion;
- Набор ключей и отверток;
- Домкрат и подставки для безопасности;
- Перчатки и защитные очки;
- Смазочные материалы для крепежных элементов.
Также рекомендуется ознакомиться с руководством пользователя вашего автомобиля, чтобы понять, где именно расположен стартер и какие шаги необходимо предпринять для его замены.
- Отключение аккумулятора: Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и других электрических проблем.
- Доступ к стартеру: В зависимости от модели Ford Fusion, стартер может находиться в труднодоступном месте. Возможно, потребуется снять некоторые элементы, такие как защитные кожухи или воздухозаборники, чтобы получить доступ к стартеру.
- Снятие старого стартера: Отсоедините все электрические соединения от старого стартера. Обычно это включает в себя два основных провода: один от аккумулятора и один от системы зажигания. Затем открутите крепежные болты, удерживающие стартер на месте, и аккуратно снимите его.
- Установка нового стартера: Установите новый стартер на место старого, убедившись, что он правильно позиционирован. Закрепите его с помощью болтов, которые были сняты ранее. Не забудьте использовать смазочные материалы на резьбе болтов для предотвращения коррозии.
- Подключение электрических соединений: Подключите все электрические провода к новому стартеру, следуя той же последовательности, в которой они были отключены. Убедитесь, что соединения надежные и не имеют повреждений.
- Проверка работы: После завершения установки подключите аккумулятор и проверьте работу стартера. Запустите двигатель и убедитесь, что стартер функционирует без посторонних звуков и проблем.
После установки стартера может потребоваться его настройка. В большинстве случаев стартеры не требуют дополнительной настройки, однако в некоторых случаях может понадобиться:
- Проверка зазоров между стартером и маховиком;
- Настройка положения стартера для обеспечения правильного зацепления с зубьями маховика;
- Проверка работы системы зажигания и электрики для предотвращения возможных проблем.
Если у вас возникли сомнения по поводу установки или настройки стартера, рекомендуется обратиться к профессионалам или в сервисный центр, чтобы избежать возможных ошибок и повреждений автомобиля.
