В статье рассмотрим схему проводки инжекторного двигателя ВАЗ 21099 и предложим пошаговую инструкцию по ремонту электропроводки. Правильная работа системы впрыска критична для надежности и эффективности автомобиля. Предоставим советы, фото- и видео-уроки, которые помогут в замене и ремонте проводки, а также обсудим затраты на материалы и услуги. Эта информация будет полезна как опытным автолюбителям, так и новичкам, желающим самостоятельно решить проблемы с электрикой.

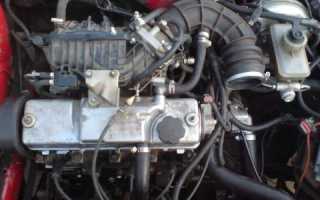

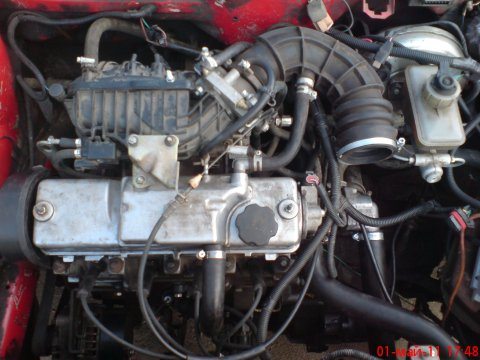

Работа в подкапотном пространстве
Детали системы впрыска имеют одинаковые размеры, однако процесс их замены может вызвать некоторые трудности. Основные шаги, которые необходимо выполнить:
- Снять штатную проводку;
- Отключить датчики, подключенные к проводке;
- Удалить старый инжектор и установить новый;
- Подключить новый инжектор к электронному блоку и датчикам.
Рекомендация: если у вас нет опыта в замене проводки, сделайте фотографии или видео до начала демонтажа. Это поможет вам избежать ошибок при повторном подключении.
После установки новых компонентов на двигатель, можно приступать к монтажу новой проводки. Процесс будет осуществляться по следующему плану:
- Из салона аккуратно протяните жгут проводов в подкапотное пространство (определить нужный конец можно по разъемам, сравнив их со старой проводкой);
- Распределите жгуты по точкам подключения, начиная с самых длинных, которые идут к габаритным огням и фарам с омывателями;
- Подключите клеммы к датчикам и разъемам.
Также ознакомьтесь со схемой электропроводки ВАЗ 21074 с инжектором.
Эксперты отмечают, что установка нового впрыска на ВАЗ 21099 инжектор требует тщательного подхода и соблюдения всех технических рекомендаций. В первую очередь, важно правильно выбрать комплектующие, соответствующие характеристикам автомобиля. Специалисты советуют обратить внимание на качество форсунок и блока управления, так как от этого зависит эффективность работы двигателя.
При установке нового впрыска необходимо следовать схеме проводки, чтобы избежать ошибок, которые могут привести к неисправностям. Эксперты рекомендуют использовать оригинальные детали или проверенные аналоги, чтобы обеспечить надежность и долговечность системы. Также стоит уделить внимание настройке системы впрыска после установки, что позволит оптимизировать расход топлива и повысить мощность двигателя. Правильный подход к этому процессу обеспечит не только стабильную работу автомобиля, но и продлит срок его службы.

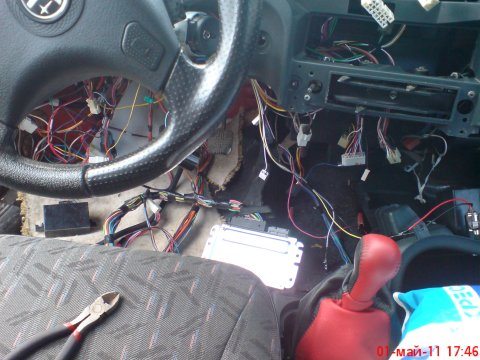

Работа в салоне
Это самый трудный этап работы своими руками, поскольку:
- Панель приборов затрудняет монтаж;
- Требует частичной разборки и извлечения приборов;
- Требует замены некоторых клемм.
| Этап установки | Необходимые инструменты | Описание действия |
|---|---|---|
| Подготовка к демонтажу | Набор гаечных ключей, отвертки, плоскогубцы, емкость для слива топлива, ветошь | Отсоединение аккумулятора, слив топлива из бака, снятие топливных магистралей, отключение электрических разъемов от старой системы впрыска. |
| Демонтаж старой системы | Набор гаечных ключей, отвертки, съемник топливного насоса (при необходимости) | Снятие старого топливного насоса, топливной рампы с форсунками, датчиков (ДМРВ, ДПДЗ, ДТОЖ), ЭБУ. |
| Установка новой системы | Набор гаечных ключей, отвертки, динамометрический ключ, герметик для резьбовых соединений | Монтаж нового топливного насоса, топливной рампы с форсунками, установка новых датчиков, прокладка новой проводки, подключение ЭБУ. |
| Подключение электрики | Мультиметр, изолента, термоусадочные трубки, обжимной инструмент | Подключение всех электрических разъемов к новым компонентам, проверка целостности проводки, изоляция соединений. |
| Проверка и запуск | Диагностический сканер, манометр для измерения давления топлива | Проверка давления топлива, диагностика системы на наличие ошибок, первый запуск двигателя, регулировка холостого хода (при необходимости). |
| Тестирование и настройка | Диагностический сканер, ноутбук с ПО для настройки ЭБУ | Тестирование работы двигателя на различных режимах, корректировка топливных карт и углов опережения зажигания (при необходимости), проверка на утечки топлива. |
Интересные факты
Вот несколько интересных фактов о схеме проводки инжектора на ВАЗ 21099:
-
Совместимость с другими моделями: Схема проводки инжектора на ВАЗ 21099 имеет много общего с другими моделями ВАЗ, такими как ВАЗ 2110 и 2115. Это позволяет владельцам легко адаптировать детали и системы управления двигателем между различными моделями, что упрощает процесс ремонта и модернизации.
-
Электронный блок управления (ЭБУ): В ВАЗ 21099 инжектор используется ЭБУ, который отвечает за управление работой двигателя, включая время впрыска и соотношение воздух-топливо. Современные ЭБУ могут быть перепрограммированы для оптимизации работы двигателя, что позволяет улучшить его производительность и экономию топлива.
-
Система диагностики: В отличие от карбюраторных моделей, инжекторные версии, такие как ВАЗ 21099, оснащены системой самодиагностики. Это позволяет владельцам быстро выявлять и устранять неисправности, используя специальные сканеры или даже простые диагностические приборы, что значительно упрощает обслуживание автомобиля.
Меры предосторожности
При использовании электрооборудования важно придерживаться правил безопасности:
- Изучите инструкции, представленные в официальной документации;
- Отключите аккумуляторную батарею;
- Работайте с клеммами и контактами в резиновых перчатках, чтобы предотвратить загрязнение.
Также ознакомьтесь со схемой электропроводки ВАЗ 2107.
Читайте также:
Замена колодки

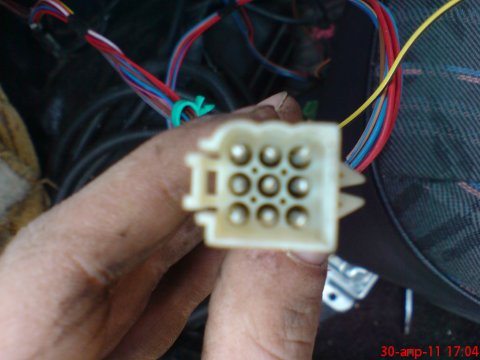

Сложность предстоящей работы заключается в том, что на старых моделях колодки жгута проводов панели приборов сделаны на 9 контактах. И чтобы не менять еще и ее, можно воспользоваться старой.
А для этого вам потребуется:
- схема электропроводки ВАЗ 21099 на инжектор для наглядности;
- старая колодка, срезанная со снятой проводки;
- наличие свободного времени и желания.
Совет: цена на подобные работы в автосервисе равна стоимости самого инжектора, так что стимул для самостоятельной работы более чем весомый.
Пошаговая инструкция замены колодки выглядит следующим образом:
- провод, передающий показания от датчика скорости, должен быть подключен к 9 контакту колодки (на схеме обозначен как СП);
- сигнал Check Engine поступает на 8 контакт колодки (БП);
- датчик расхода топлива передает информацию на маршрутный компьютер (ЖЧ);
- диагностическая колодка подключена к ГБ, и взаимодействует с БК;
- электронный тахометр получает информацию от ЭБУ и выводится на 2 контакт колодки (на схеме КП);
- разъем РЧ отвечает за питание 12 В, а также за включение реле стартера. К нему же привязана и работа Check Engine;
- пуск стартера осуществляется через замок зажигания, а ПЧ разъем задействует дополнительное реле при повороте ключа в положение «Стартер»;
- питание замка зажигания 12 В перераспределяется на приборную панель через разъем ГП. Также подает питание на ЭБУ и на бензонасос для запуска двигателя;
- за информацию уровня бензина в баке автомобиля отвечает разъем Р.
Справочно: Электрический жгут бензонасоса (на схеме – СУД) является отдельным от салонной проводки. Контакт с бензонасоса происходит непосредственно на СУД, а уже затем и на салонную проводку.
Выводы
Мы уверены, что эта статья окажется полезной для вас при установке инжектора и подключении всех узлов и электронных компонентов. Главное — следовать мерам предосторожности и проявлять терпение. В результате ваш автомобиль будет служить вам верой и правдой на протяжении многих лет.
Теперь давайте подробнее рассмотрим особенности электропроводки модели ВАЗ 21074.
Проверка и настройка системы впрыска
Перед установкой нового инжектора на ВАЗ 21099 необходимо провести тщательную проверку и настройку системы впрыска. Это позволит избежать возможных проблем в будущем и обеспечить оптимальную работу двигателя.
Первым шагом является визуальный осмотр всех компонентов системы впрыска. Убедитесь, что нет видимых повреждений на проводах, разъемах и самом инжекторе. Проверьте состояние топливопроводов на наличие утечек и коррозии. Если вы заметили какие-либо дефекты, их следует устранить до установки нового инжектора.
Далее необходимо проверить давление топлива в системе. Для этого используйте манометр, подключив его к топливной рампе. Давление должно соответствовать заводским характеристикам, указанным в руководстве по эксплуатации. Если давление ниже нормы, это может указывать на неисправность топливного насоса или забитый фильтр. В таком случае необходимо заменить неисправные компоненты.
-
Читайте также:
После проверки давления следует протестировать работу старого инжектора. Для этого можно использовать специальное оборудование, которое позволяет измерить количество впрыскиваемого топлива и его распыление. Если инжектор работает неправильно, его необходимо заменить на новый.
При установке нового инжектора важно следовать рекомендациям производителя. Убедитесь, что инжектор правильно установлен в топливную рампу и надежно закреплен. Не забудьте подключить все электрические разъемы и проверить их на надежность соединения.
После установки нового инжектора необходимо выполнить настройку системы впрыска. Для этого потребуется диагностический сканер, который позволит считать ошибки и параметры работы двигателя. Проверьте, чтобы не было ошибок, связанных с системой впрыска. Если ошибки присутствуют, их необходимо устранить.
Также важно выполнить адаптацию системы впрыска. Это можно сделать, запустив двигатель и дав ему поработать на холостом ходу в течение нескольких минут. В процессе работы система должна автоматически настроить параметры впрыска в зависимости от текущих условий. Следите за показателями на диагностическом сканере и убедитесь, что все параметры находятся в пределах нормы.
В завершение, после настройки системы впрыска, рекомендуется провести тест-драйв автомобиля. Обратите внимание на работу двигателя при различных режимах: на холостом ходу, при ускорении и на высоких оборотах. Если двигатель работает стабильно и без перебоев, значит, установка и настройка системы впрыска выполнены успешно.
Вопрос-ответ
В какой последовательности прокачивать тормоза ВАЗ 21099?
Сначала правое заднее, потом левое переднее, затем левое заднее и в конце правое переднее. Это важно, иначе можно оставить воздух в контуре.
Реле бензонасоса Ваз 21099 инжектор где находится?
Реле бензонасоса располагается рядом с ним, часто в одном ряду с реле зажигания и реле вентилятора. Оно может быть жёлтого или серого цвета, но самое простое – ориентироваться по схеме, которая есть на крышке блока предохранителей.
Какие провода идут на замок зажигания ВАЗ 2109?
Провод обычно розовый или красный, всегда под напряжением. 50 — стартер, подаёт плюс на втягивающее реле при запуске. 15, 15/1, 15/2 — зажигание, питание коммутатора, реле и приборки. Обычно белые или синие провода.
Советы
СОВЕТ №1
Перед началом установки нового инжектора обязательно ознакомьтесь с технической документацией на ваш автомобиль. Это поможет вам понять особенности подключения и настройки системы впрыска, а также избежать ошибок при монтаже.
СОВЕТ №2
При работе с проводкой используйте качественные инструменты и материалы. Это обеспечит надежное соединение и предотвратит возможные проблемы с электричеством в будущем. Не забывайте проверять целостность проводов и разъемов перед установкой.
СОВЕТ №3
Обязательно проверьте давление топлива в системе после установки нового инжектора. Это поможет убедиться, что все работает правильно и нет утечек. Если давление ниже нормы, проверьте все соединения и фильтры.
СОВЕТ №4
После завершения установки проведите диагностику системы впрыска с помощью специального оборудования. Это позволит выявить возможные ошибки и убедиться, что новый инжектор функционирует корректно.
