В статье рассмотрим схему проводки ВАЗ 2112, замену жгута проводов в задней части автомобиля и установку противотуманных фонарей. Правильная проводка обеспечивает надежную работу электрической системы и повышает безопасность на дороге. Подробно разберем необходимые шаги и рекомендации, чтобы избежать распространенных ошибок и успешно выполнить работы самостоятельно.
Замена жгута проводов в задней части автомобиля
Инструкция по эксплуатации автомобиля предупреждает о том, что экстремальные климатические условия могут негативно сказаться на электрических системах автомобиля. В первую очередь, это касается электрических разъемов и проводов.
Поскольку стоимость запчастей невысока, автовладельцы могут легко заменить:
- Поврежденную клеммную колодку;
- Провод с поврежденной изоляцией;
- Узлы и приборы, которые разрешены для установки с других моделей семейства ВАЗ.
Рекомендация: для успешного выполнения этих замен потребуется схема проводки ВАЗ 2112 с пояснениями, чтобы точно понимать, какая электрическая цепь за что отвечает и какие функции она выполняет.
статья “Проводка ВАЗ 2109 — карбюратор: финский вариант Samara Baltic”.
Эксперты отмечают, что замена жгута проводов в задней части ВАЗ 2112 является важной процедурой, особенно при установке противотуманных фонарей. Правильная схема проводки обеспечивает надежное подключение и функционирование новых элементов. Специалисты рекомендуют внимательно изучить электрическую схему автомобиля, чтобы избежать ошибок при подключении. Важно использовать качественные материалы и инструменты, что значительно повысит долговечность и безопасность системы. Кроме того, эксперты подчеркивают, что перед началом работ следует отключить аккумулятор, чтобы избежать короткого замыкания. В итоге, соблюдение всех рекомендаций позволит не только успешно установить противотуманные фары, но и улучшить общую электрификацию автомобиля.
Клеммные колодки заднего жгута проводов
Рассмотрим более детально приведенную выше схему:
- общая клеммная колодка жгута проводов для подсоединения проводке, идущей от панели приборов (на схеме под №1);
- клеммная колодка жгута проводов для соединения с проводкой панели приборов автомобилей в комплектации «норма» и для подсоединения к жгуту боковых дверей для автомобилей в комплектации «люкс” (на схеме №2);
- клеммная колодка заднего жгута для подсоединения к жгуту панели приборов (№3);
- две клеммных колодки 4-х контактных (для модификаций 2112-3724558-10 16 клапанов). Обозначены на схеме под №4 и №5;
- боковые указатели поворота (под №6 – левый), под №7 – правый);
- питание на плафон индивидуального освещения (номер 8 на схеме);
- питание плафона общего освещения салона (№9);
- разъем датчика ручного тормоза (№11);
- задние фонари (на схеме №11 –левый, №12 – правый);
- разъем датчика температуры салона (№13 на схеме);
- разъем для подключения 4-х салонных выключателей плафона освещения (на схеме под №№ 14,15,16 и 17);
- разъем для фонаря освещения багажника (№18);
- резервная колодка жгута проводов (на схеме №19). Может использоваться как разъем для подключения к жгуту проводов боковых дверей;
- колодка для подключения жгута проводов фонарей освещения номерного знака (на схеме под №20);
- точки заземления проводки обозначены на схеме как А и А1.
| Этап работы | Описание действия | Необходимые инструменты/материалы |
|---|---|---|
| Замена жгута проводов в задней части автомобиля | ||
| 1. Подготовка | Отключить аккумуляторную батарею. Снять обшивку багажника и задние фонари. | Ключ на 10, отвертка (крестовая/плоская), набор головок, фонарик. |
| 2. Демонтаж старого жгута | Отсоединить все разъемы старого жгута от задних фонарей, датчика уровня топлива, насоса омывателя (если есть), замка багажника и других потребителей. Аккуратно извлечь жгут из креплений. | Отвертка, плоскогубцы, кусачки (при необходимости). |
| 3. Установка нового жгута | Проложить новый жгут по штатным местам, закрепить его клипсами. Подключить все разъемы к соответствующим потребителям, убедившись в надежности соединений. | Пластиковые стяжки, изолента (при необходимости). |
| 4. Проверка | Подключить аккумулятор. Проверить работоспособность всех задних световых приборов (габариты, стоп-сигналы, поворотники, задний ход), подсветки номера, замка багажника. | Помощник для проверки стоп-сигналов. |
| 5. Сборка | Установить на место задние фонари и обшивку багажника. | Отвертка, набор головок. |
| Установка противотуманных фонарей (ПТФ) | ||
| 1. Подготовка | Отключить аккумулятор. Определить место установки ПТФ в бампере. | Ключ на 10, отвертка. |
| 2. Монтаж ПТФ | Установить ПТФ в бампер, закрепить их. | Отвертка, гаечные ключи (в зависимости от крепления ПТФ). |
| 3. Прокладка проводки | Проложить проводку от ПТФ к месту установки реле и кнопки включения (обычно в салоне). Использовать штатные отверстия или просверлить новые, обеспечив герметичность. | Дрель, сверла, протяжка для проводов, изолента, гофра. |
| 4. Подключение реле | Установить реле ПТФ. Подключить к нему питание (+12В от аккумулятора через предохранитель), “массу”, управляющий провод от кнопки и провода к ПТФ. | Обжимные клещи, клеммы, предохранитель, держатель предохранителя. |
| 5. Установка кнопки | Установить кнопку включения ПТФ в салоне (например, в свободное место на панели приборов). Подключить к ней питание и управляющий провод к реле. | Отвертка, нож для пластика (при необходимости). |
| 6. Проверка | Подключить аккумулятор. Проверить работоспособность ПТФ, убедиться, что они включаются и выключаются кнопкой. | Помощник для проверки. |
| 7. Финальная сборка | Закрепить все провода, установить на место снятые элементы обшивки. | Пластиковые стяжки, изолента. |
Интересные факты
Вот несколько интересных фактов, связанных с темой “Схема проводки – проводки ВАЗ 2112. Замена жгута проводов в задней части автомобиля. Установка противотуманных фонарей”:
-
Сложность проводки: ВАЗ 2112 имеет довольно сложную электрическую схему, особенно в задней части автомобиля, где расположены не только фонари, но и различные датчики. Замена жгута проводов может потребовать внимательности, так как неправильное подключение может привести к короткому замыканию или неправильной работе электрооборудования.
-
Противотуманные фонари: Установка противотуманных фонарей на ВАЗ 2112 может значительно улучшить видимость в условиях плохой погоды. Однако для правильной работы этих фонарей необходимо не только подключить их к электросистеме, но и установить соответствующий переключатель в салоне, что требует дополнительных усилий и знаний.
-
Модификации и улучшения: Многие владельцы ВАЗ 2112 модифицируют свои автомобили, устанавливая более современные жгуты проводов и фонари. Это не только улучшает надежность электрической системы, но и позволяет использовать более мощные и эффективные светодиоды в противотуманных фонарях, что значительно повышает безопасность на дороге.
Проводка дополнительного жгута проводов ВАЗ 2112
Замена отдельных элементов проводки может быть выполнена самостоятельно. В частности, это касается дополнительного жгута проводов, расположенного в багажнике автомобиля (см. фото ниже).
Этот жгут подключает к электрической системе:
- обогрев заднего стекла;
- электрический мотор заднего стеклоочистителя;
- дополнительный стоп-сигнал;
- электродвигатель замка багажника.

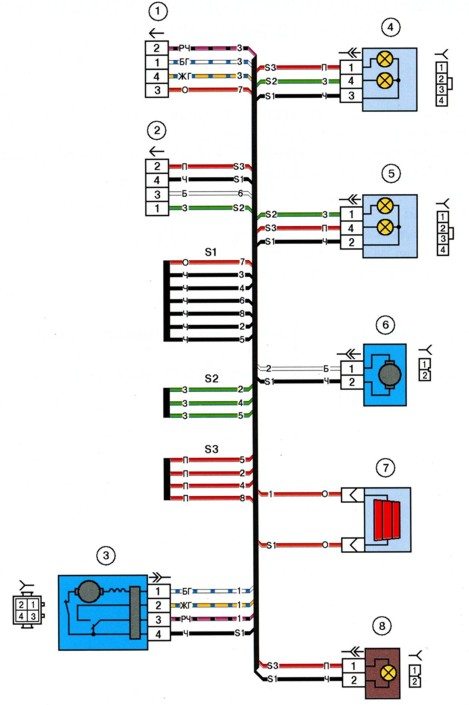

Электропроводка ВАЗ 2112 данного жгута имеет следующие обозначения:
- Клеммная колодка №1 соединяет жгут проводов с основной проводкой автомобиля. В ней содержится 4 провода: красный, желто-голубой, бело-голубой и розово-черный;
- Клемма №2 аналогична по назначению и использует провода: зеленый, белый, черный и красный;
- Клемма №3 отвечает за работу электромотора и редуктора стеклоочистителя заднего стекла. Она подключена к 4 проводам: черный, розово-черный, желто-голубой и бело-голубой;
- Подключение задних фонарей осуществляется через клеммные колодки №4 и 5;
- Клемма №6 обеспечивает питание электродвигателя блокировки багажника. В ней находятся провода белого и черного цвета;
- Клеммная колодка №7 отвечает за обогрев заднего стекла (два красных провода);
- Дополнительный стоп-сигнал подключается через клеммную колодку №8 (провода черный и красный).
Также ознакомьтесь со схемой проводки ВАЗ 21099 (карбюратор с панелью «Евро»).
Читайте также:

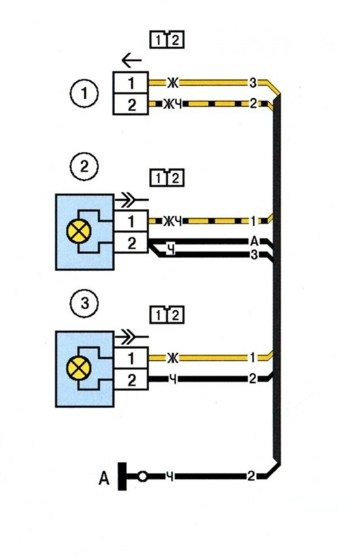

Установка противотуманных фонарей
Автовладельцы могут самостоятельно оборудовать автомобиль противотуманными фонарями. Для простоты монтажа можно посмотреть видео с форумов, где умельцы делятся опытом таких работ.
Выводы: на самом деле, заменить старую проводку в задней части авто намного проще, чем в подкапотном пространстве или внутри салона. А предложенные в статье схемы помогут быстрее разобраться и не допустить ошибок.
Давайте также разбираться в схеме электропроводки ВАЗ 2107.
Проверка работоспособности и тестирование системы
После завершения установки жгута проводов и противотуманных фонарей на ВАЗ 2112 необходимо провести проверку работоспособности всей системы. Это позволит убедиться в правильности выполненных работ и отсутствии неисправностей.
Первым шагом в проверке является визуальный осмотр всех соединений и проводов. Убедитесь, что все разъемы надежно зафиксированы, а провода не имеют повреждений или изоляционных дефектов. Особое внимание стоит уделить местам, где провода проходят через кузов автомобиля, так как здесь они могут подвергаться механическим повреждениям.
Далее, необходимо подключить аккумулятор и включить зажигание. Проверьте, загораются ли индикаторы на приборной панели, что свидетельствует о наличии питания в системе. Затем включите противотуманные фары, используя соответствующий переключатель. Если фары не загораются, проверьте предохранитель, отвечающий за их работу, и убедитесь, что он целый.
Если предохранитель исправен, но фары все равно не работают, следует проверить напряжение на разъеме противотуманных фонарей с помощью мультиметра. При наличии напряжения на разъеме, но отсутствии света в фарах, возможно, проблема заключается в самих лампах. В этом случае их следует заменить на новые.
-
Читайте также:
После проверки противотуманных фонарей, стоит протестировать и другие элементы, связанные с новым жгутом проводов. Например, если в процессе установки были подключены дополнительные элементы, такие как реле или датчики, их также необходимо проверить на работоспособность. Для этого можно использовать мультиметр для измерения напряжения и сопротивления на соответствующих контактах.
Не забудьте также проверить работу основного освещения автомобиля, так как замена жгута проводов могла повлиять на его функционирование. Включите ближний и дальний свет, а также поворотники, и убедитесь, что все работает корректно.
Если все проверки прошли успешно, и все элементы системы функционируют должным образом, можно считать установку завершенной. В противном случае, необходимо вернуться к этапам установки и выявить возможные ошибки или неисправности. Важно помнить, что правильная работа противотуманных фонарей не только улучшает видимость в условиях плохой погоды, но и повышает безопасность на дороге.
Вопрос-ответ
Как правильно поставить высоковольтные провода на ВАЗ?
Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответствующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов.
Какое сопротивление должно быть на катушке зажигания ВАЗ 2112?
А) Мультиметром проверяется только вторичная обмотка на предмет КЗ или на сопротивление. Должно быть около 5,4 кОм.
Что будет, если подключить неправильно бронепровод?
Если во время установки новых комплектующих неправильно подключить кабели, транспортное средство вообще не заведется. Произойдет запуск мотора, но он будет сильно троить во время работы.
Как должны стоять провода на катушке зажигания?
Система выглядит следующим образом: на замок подается ток от аккумулятора или генератора. При замыкании цепи ток идет на положительный контакт КЗ, «масса» КЗ идет на корпус трамблера, а высоковольтный провод – к его крышке.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электрооборудования автомобиля. Это поможет обеспечить вашу безопасность и предотвратить возможные проблемы с электросистемой.
СОВЕТ №2
При замене жгута проводов в задней части автомобиля внимательно следите за цветовой кодировкой проводов. Это упростит процесс подключения и поможет избежать ошибок, которые могут привести к неправильной работе фонарей или других электрических компонентов.
-
Читайте также:
СОВЕТ №3
Используйте качественные соединительные элементы и изоленту для защиты соединений от влаги и коррозии. Это увеличит срок службы проводки и обеспечит надежную работу противотуманных фонарей в любых погодных условиях.
СОВЕТ №4
После завершения установки противотуманных фонарей и подключения жгута проводов обязательно проверьте их работоспособность. Убедитесь, что все фонари функционируют корректно, и при необходимости выполните дополнительные настройки или исправления.
