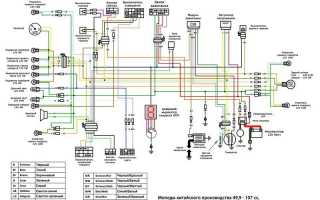

В статье рассмотрим схему проводки мопеда Альфа и предоставим пошаговую инструкцию по замене электропроводки. Правильное обслуживание электросистемы мопеда важно для его надежности и безопасности. Мы предложим советы, фото и видео-уроки, которые помогут избежать распространенных ошибок при ремонте. Эта информация полезна для владельцев, желающих самостоятельно поддерживать и улучшать свои транспортные средства.
Особенности обслуживания
К сожалению, производители мототехники не всегда принимают во внимание особенности различных типов транспортных средств, полагая, что низкая стоимость является приоритетом. В частности, большинство мопедов, поступающих в Россию под маркой ALPHA, не адаптированы к нашим климатическим и дорожным условиям.
Это проявляется в следующих аспектах:
- Многие мопеды используются на сложных маршрутах (в сельской местности, для выездов на природу, рыбалку и т.д.). Однако заводские шины, литые диски, пружины и амортизаторы не предназначены для таких нагрузок;
- Качество бензина и масла оставляет желать лучшего, что негативно сказывается на работе мопеда;
- Мопеды не рассчитаны на эксплуатацию в условиях низких температур.
Рекомендация: Проводка мопеда Альфа особенно страдает от суровых климатических условий, так как ее изоляция выполнена из недорогого пластика. При отрицательных температурах она становится хрупкой и может ломаться. Опытные владельцы после покупки часто заменяют ее на проводку с резиновой изоляцией.
Аналогичным образом, как и с проводкой мопеда Альфа, можно устранить и другие недостатки этих мопедов путем замены. В частности:
- Заводские шины заменяются на более износостойкие;
- Литые диски меняются на традиционные обода со спицами;
- Амортизаторы устанавливаются от отечественных мотоциклов.
Эксперты отмечают, что схема проводки на мопед Альфа имеет свои особенности, особенно в условиях отечественной эксплуатации. Во-первых, простота конструкции позволяет легко выполнять диагностику и ремонт, что является важным фактором для владельцев, не обладающих глубокими техническими знаниями. Однако, несмотря на это, многие пользователи сталкиваются с проблемами, связанными с качеством комплектующих, что может привести к частым поломкам.
Кроме того, специалисты подчеркивают, что климатические условия России требуют особого внимания к проводке. Влага и перепады температур могут негативно сказаться на электрических соединениях, поэтому рекомендуется использовать герметичные разъемы и качественные изоляционные материалы. В целом, правильный уход и регулярная проверка схемы проводки помогут значительно продлить срок службы мопеда и обеспечить его надежную работу в любых условиях.
Особенности электрооборудования
В отличие от отечественных мотоциклов и мопедов, Альфа уже в базовом исполнении имеет ряд преимуществ:
- Электронное 12В зажигание;
- Электрический стартер;

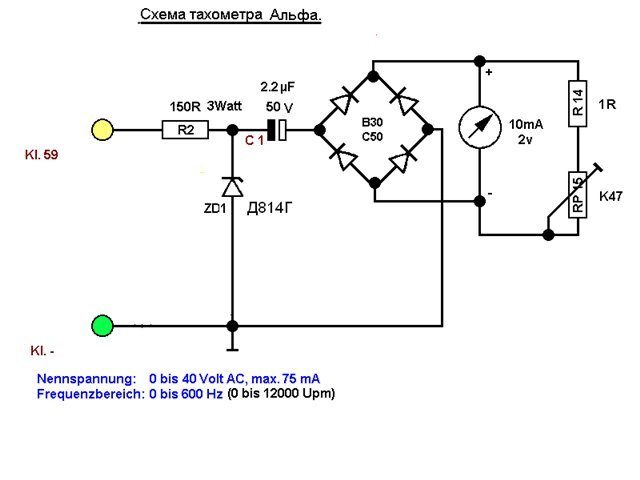

- Электронный тахометр на панели приборов.

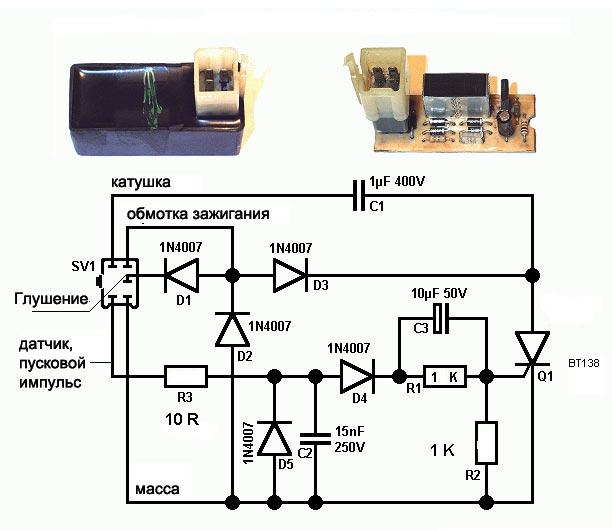

Справочно: электронное зажигание обеспечивает беспроблемный пуск двигателя и его устойчивую работу во всех режимах эксплуатации. Простая схема и легкость замены своими руками вышедших из строя компонентов существенно упрощают пользование транспортным средством.
| Элемент проводки | Особенности отечественной эксплуатации | Рекомендации по улучшению |
|---|---|---|
| Аккумулятор | Часто используется некачественный, быстро выходит из строя из-за вибраций и перепадов температур. | Замена на гелевый или AGM аккумулятор, установка виброгасящих прокладок. |
| Генератор | Недостаточная мощность для питания дополнительного оборудования (свет, зарядка телефона). | Установка более мощного генератора (при наличии совместимых моделей), оптимизация потребления энергии. |
| Реле-регулятор | Часто выходит из строя из-за перегрева и скачков напряжения, что приводит к перезаряду или недозаряду аккумулятора. | Замена на качественное реле-регулятор с улучшенным теплоотводом, установка дополнительного радиатора. |
| Проводка (жгуты) | Тонкие провода, низкое качество изоляции, подверженность окислению и перетиранию. | Замена на провода большего сечения, использование гофры и термоусадки для защиты, регулярная проверка на повреждения. |
| Разъемы и клеммы | Плохой контакт, окисление, ненадежное крепление, что приводит к потере напряжения и сбоям. | Использование влагозащищенных разъемов, обработка контактов специальными смазками, обжимка клемм вместо пайки. |
| Предохранители | Часто отсутствуют или установлены неправильного номинала, что не защищает от коротких замыканий. | Установка предохранителей соответствующего номинала на все важные цепи, использование влагозащищенных держателей. |
| Световое оборудование | Слабый свет фар, частый перегорание ламп из-за вибраций и скачков напряжения. | Установка светодиодных ламп (LED), использование стабилизатора напряжения для фар, проверка крепления фар. |
| Система зажигания | Проблемы с коммутатором, катушкой зажигания, свечами из-за низкого качества компонентов. | Замена на качественные аналоги, регулярная проверка и чистка свечей, использование силиконовых колпачков. |
| Электростартер | Частые отказы из-за слабого аккумулятора, окисления контактов, износа щеток. | Регулярная проверка аккумулятора, чистка контактов, замена щеток при необходимости. |
| Звуковой сигнал | Слабый звук, частые отказы из-за попадания влаги и окисления. | Установка более мощного и влагозащищенного сигнала, проверка контактов. |
| Датчики (уровня топлива, скорости) | Неточные показания, частые отказы из-за низкого качества и воздействия внешних факторов. | Замена на более надежные аналоги, защита от влаги и механических повреждений. |
Интересные факты
Вот несколько интересных фактов о схеме проводки на мопед Альфа и особенностях его эксплуатации в России:
-
Простота конструкции: Мопед Альфа имеет достаточно простую электрическую схему, что делает его популярным среди начинающих механиков и владельцев. Это позволяет легко диагностировать и устранять неисправности, что особенно важно в условиях отечественной эксплуатации, где доступ к специализированным сервисам может быть ограничен.
-
Устойчивость к климатическим условиям: Мопеды Альфа часто используются в различных климатических условиях России, от холодных зим до жарких лет. Конструкция проводки и электрических компонентов адаптирована к этим условиям, что позволяет мопеду работать надежно даже при низких температурах и повышенной влажности.
-
Модификации и тюнинг: В России владельцы мопедов Альфа часто занимаются их модификацией, включая изменения в электрической схеме. Это может включать установку дополнительных светодиодов, улучшение системы освещения или даже интеграцию современных гаджетов, что делает мопед более функциональным и индивидуальным.
Эти факты подчеркивают как технические особенности мопеда Альфа, так и его популярность среди российских пользователей.
Источники энергии

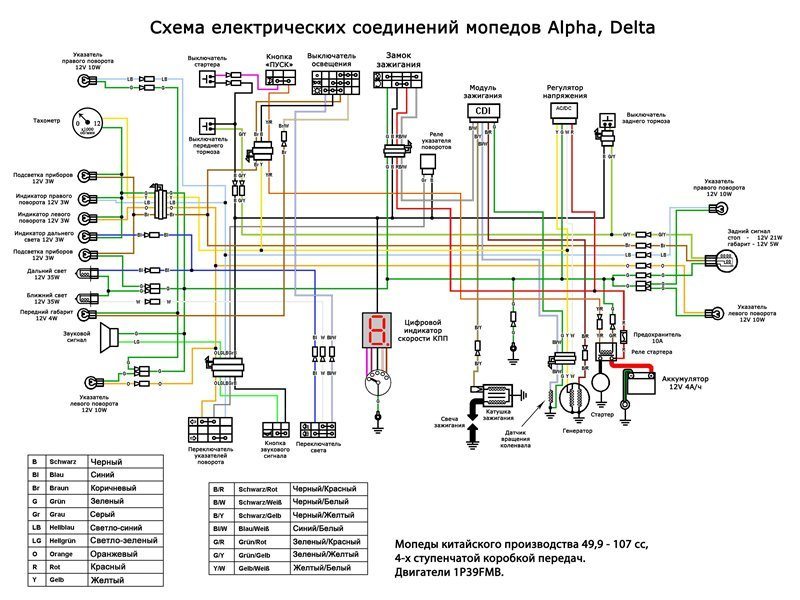

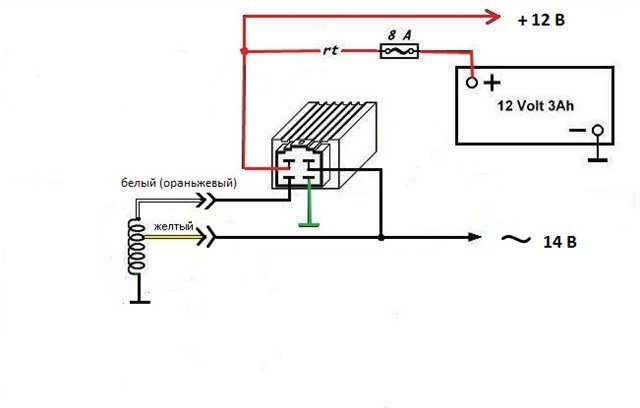

На мопеде используется схема с аккумуляторным источником питания. Производитель не рекомендует эксплуатировать его без аккумулятора, а электропроводка мопеда Альфа дополнительно оборудована реле-регулятором (также смотрите схему электропроводки УАЗ 31512).
- Читайте также:
Шестикатушечный генератор эффективно выполняет свои функции:
- Поддерживает стабильное напряжение на всех оборотах двигателя;
- Обеспечивает работу фар и габаритных огней во время движения.
Важно: заводская инструкция запрещает установку дополнительных осветительных приборов. Также не разрешается использовать на мопеде лампы головного света с мощностью, превышающей указанную в технической документации.
Органы контроля и управления
Наличие информативных приборов делает эксплуатацию мопеда достаточно простой, что и привлекает многих покупателей. Причем, что характерно, достаточно большое количество новичков решается на покупку двухколесного транспортного средства, выбирая именно мопеды Альфа.
Столь же простое управление мопедом также способствует его популярности. Все основные функции транспортного средства вынесены на руль, а их состояние отображается на панели приборов:
- Скоростной режим;
- Обороты двигателя;
- Состояние заряда АКБ;
- Суточный и общий пробег (см. также схему проводки мотоцикла Урал).
Обслуживание мопеда
Как и любое другое транспортное средство, мопеды Альфа требуют регулярного обслуживания, которое включает в себя:
- Замену изношенных деталей и узлов;
- Настройку и восстановление заводских характеристик работы ключевых агрегатов;
- Визуальный осмотр мопеда для выявления возможных неисправностей.
Китайские двигатели способны без проблем проехать до 20 000 км на отечественных горюче-смазочных материалах, не требуя ремонта поршневой группы. Главное – не забывать о своевременной замене масла, особенно в период обкатки.
Если мопед не используется в тяжелых условиях (таких как зимние поездки или кросс по сложным маршрутам), то все сальники и резиновые уплотнения будут служить долго.
Рекомендация: регулярно меняйте воздушный фильтр. Это поможет сохранить карбюратор в хорошем состоянии и упростит запуск двигателя в любых режимах работы.
https://youtube.com/watch?v=wxwQ1XOhsG8
Выводы
Мопеды китайского производства просты и удобны в эксплуатации. Надеемся, что видео в этой статье вместе с оригинальными электрическими схемами поможет вам в обслуживании вашего двухколесного транспортного средства. А советы позволят избежать ошибок (см. также схему проводки Ява 638).
Частые неисправности и их устранение
Мопед Альфа, как и любое другое транспортное средство, подвержен различным неисправностям, которые могут возникнуть в процессе эксплуатации. Знание наиболее распространенных проблем и способов их устранения поможет владельцам мопедов избежать серьезных поломок и продлить срок службы своего транспорта.
Одной из самых частых неисправностей является проблема с электрикой. Это может проявляться в виде слабого света фар, проблем с запуском двигателя или неработающего сигнализатора. В большинстве случаев причиной таких неисправностей является износ проводки или плохие контакты. Рекомендуется регулярно проверять состояние проводов, особенно в местах соединений, и при необходимости очищать контакты от окислов и грязи. Если проводка повреждена, ее следует заменить на новую, соблюдая схему подключения.
Еще одной распространенной проблемой является неисправность карбюратора. Неправильная настройка или загрязнение карбюратора может привести к плохой работе двигателя, его заеданию или даже остановке. Чтобы устранить эту проблему, необходимо разобрать карбюратор, очистить его от загрязнений и отрегулировать подачу топлива. Важно также следить за состоянием воздушного фильтра, который может забиваться и ухудшать работу двигателя.
Не стоит забывать и о системе зажигания. Часто владельцы сталкиваются с проблемами, связанными с искровым зажиганием, что может привести к трудностям при запуске мопеда. В этом случае необходимо проверить свечи зажигания на наличие нагара и их работоспособность. Если свечи изношены, их следует заменить. Также стоит обратить внимание на катушку зажигания и провода, которые могут быть повреждены или иметь плохие контакты.
Неисправности трансмиссии также могут стать причиной проблем в эксплуатации мопеда Альфа. Сложности с переключением передач или скрип при движении могут указывать на необходимость замены масла в редукторе или проверки состояния сцепления. Регулярная замена масла и его уровень в трансмиссии – важные аспекты, которые помогут избежать серьезных поломок.
Наконец, стоит упомянуть о тормозной системе. Если мопед плохо тормозит или тормоза скрипят, это может указывать на износ тормозных колодок или необходимость прокачки тормозной системы. Регулярная проверка состояния тормозов и их своевременная замена – залог безопасности на дороге.
В заключение, регулярное техническое обслуживание и внимательное отношение к своему мопеду Альфа помогут избежать многих распространенных неисправностей. Знание основных проблем и способов их устранения позволит владельцам уверенно эксплуатировать свой транспорт и наслаждаться поездками.
Вопрос-ответ
Куда ставить аккумулятор на мопед альфа?
На Альфе аккумулятор спрятан под седлом, ближе к левому боку. Доступ вроде бы открытый, но мешают пластиковые кожухи и иногда — резинка крепления.
- Читайте также:
Какая резьба на свече мопеда Альфа?
Внутренняя резьба: М10 x 1 мм. Наружная резьба: M14 x 1.25 мм.
Сколько стоит проводка на мопед Альфа?
Цены: 1 200,00 руб.
Какой зазор должен быть на клапанах мопеда Альфа?
Зазор: 0,05 мм. Зазор выставляется просто: ослабляем контргайку рожковым ключом на 9 и пассатижами (или специальным ключом) поворачиваем шток, пока не будет нужного зазора между пяткой клапана и штоком. Щуп 0,05 мм должен свободно проходить, а вот щуп с зазором 0,10 мм уже проходить не коим образом не должен.
Советы
СОВЕТ №1
Перед началом работы с проводкой мопеда Альфа, обязательно ознакомьтесь с его схемой. Это поможет вам лучше понять, как устроены электрические системы и избежать ошибок при ремонте или модернизации.
СОВЕТ №2
Регулярно проверяйте состояние проводки и соединений. В условиях отечественной эксплуатации, где могут быть перепады температур и повышенная влажность, важно следить за изоляцией проводов и состоянием разъемов, чтобы избежать коротких замыканий.
СОВЕТ №3
Используйте качественные запчасти и материалы при ремонте проводки. Это не только увеличит срок службы мопеда, но и обеспечит его безопасность на дороге. Обратите внимание на изоляцию и защиту проводов от механических повреждений.
СОВЕТ №4
Если вы не уверены в своих силах, лучше обратиться к специалисту. Неправильная работа с электрической системой может привести к серьезным поломкам или авариям, поэтому лучше доверить это дело профессионалам.
