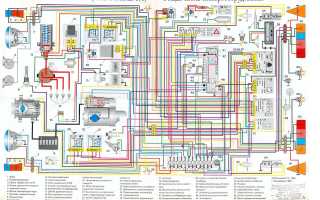

Схема проводки Москвич 412: особенности обслуживания электрооборудования

В статье рассмотрим схему проводки автомобиля Москвич 412 и дадим советы по замене электропроводки своими руками. Обслуживание электрооборудования — важный аспект надежной работы автомобиля, а знание схемы поможет избежать проблем. Предоставим подробную инструкцию, а также фото и видео-уроки для упрощения процесса. Эта информация будет полезна автолюбителям, желающим разобраться в электронике своего автомобиля и сэкономить на ремонте.

Одна модель – два производителя

Первые модели «412» начали производиться на заводе МЗМА, который позже получил название АЗЛК.

В это же время выпуск Москвичей стартовал в Ижевске, и автомобили производились на двух независимых заводах:

1. С 1967 по 1977 год – на МЗМА;
2. С 1968 по 1997 год – на ижевском автомобильном заводе.

Справка: Несмотря на то, что ижевский завод размещал на радиаторной решетке свой логотип, в официальных документах автомобиль продолжал именоваться «Москвич 412». Это также подтверждается архивными видеозаписями того времени, где автомобиль рекламировался именно под этим названием. Для удобства различения автолюбители часто используют такие обозначения, как «Иж-Москвич-412» или «ижевский Москвич-412».

На базе Москвича 412 ижевский завод также начал выпускать две дополнительные модели с грузопассажирским кузовом, предназначенные для перевозок:

1. ИЖ-2715 – развозной фургон с грузоподъемностью 500 кг;
2. ИЖ-27151 – его версия в кузове пикап.

Вся внутренняя начинка этих автомобилей была аналогична платформе Москвича 412. Поэтому обслуживание таких машин не вызывало никаких сложностей – электропроводка, силовой агрегат и шасси были идентичны.

Эксперты отмечают, что обслуживание электрооборудования Москвич 412 требует особого внимания к схеме проводки. Эта модель, будучи классическим представителем советского автопрома, имеет свои уникальные особенности, которые необходимо учитывать при ремонте и диагностике. В первую очередь, специалисты рекомендуют регулярно проверять состояние проводов и соединений, так как старение материалов может привести к коротким замыканиям и другим неисправностям.

Кроме того, важно следить за качеством контактов, особенно в местах соединения проводов, где часто возникают окисления. Использование оригинальных запчастей и соблюдение рекомендаций производителя помогут избежать многих проблем. Эксперты также подчеркивают, что правильная схема проводки обеспечивает надежную работу электрооборудования, что в свою очередь влияет на общую безопасность и комфорт эксплуатации автомобиля.

Москвич 2140 – Электрооборудование. СХЕМА ПРОВОДКИ

Дополнительная аббревиатура

Разработанный еще в послевоенные годы кузов в 70-х перестал отвечать требованиям пассивной безопасности.

А поскольку в те годы большая часть автомобилей продавалась за рубеж, то конструкторам пришлось поработать над решением этих проблем:

1. силовые элементы кузова «М-412» был переделаны под установку ремней безопасности. Начиная с 1969 года ремни стали штатным оборудованием автомобиля;
2. панель приборов и другие травмоопасные элементы салона получили мягкие накладки. Все авто, начиная с февраля 1969 года, получали обновленные детали салона.

Справочно: В заводской документации модернизированные Москвичи получили дополнительные индекс – были добавлены буквы «И» и «Э», а сама модель стала называться «Москвич 412 иэ».

Интересные факты

Вот несколько интересных фактов о схеме проводки Москвич 412 и особенностях обслуживания его электрооборудования:

1. Простота схемы: Схема проводки Москвич 412 отличается своей простотой и доступностью. Это делает автомобиль особенно популярным среди автолюбителей, которые предпочитают самостоятельно обслуживать и ремонтировать свои машины. Большинство электрических компонентов легко доступны и имеют стандартные размеры, что упрощает процесс замены.

2. Электрическая система: Москвич 412 использует 12-вольтовую электрическую систему, что было довольно современным решением для своего времени. Это обеспечивало более эффективное освещение и работу электрооборудования по сравнению с 6-вольтовыми системами, которые использовались в более ранних моделях.

3. Устойчивость к перегреву: Одной из особенностей электрооборудования Москвич 412 является его устойчивость к перегреву. Это связано с использованием качественных изоляционных материалов и продуманной схемой вентиляции, что позволяет избежать перегрева проводки и других электрических компонентов даже при длительной эксплуатации в сложных условиях.

Эти факты подчеркивают как технические особенности, так и практические преимущества Москвич 412, что делает его интересным объектом для изучения и обслуживания.

Система зажигания и электропуска Москвич.

Силовые агрегаты

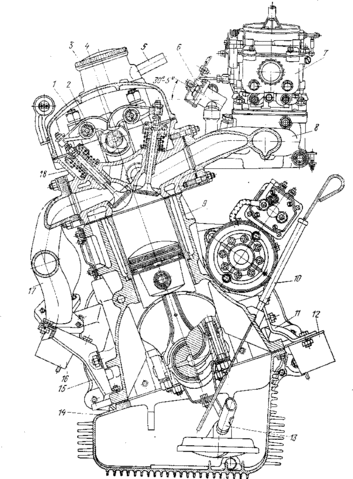

Интересная история создания силового агрегата Москвича 412, который имел краткое заводское обозначение М-412 и более полное – УЗАМ-412, во многом перекликается с историей его предшественника – мотора М-408:

1. Для разработки двигателя «408» был использован агрегат от Opel Kadett, который вместе с необходимой документацией попал в нашу страну в послевоенный период;
2. Двигатель М-412 был основан на 1500-кубовом силовом агрегате BMW M10, который оказался весьма удачным с технической точки зрения. При этом сами баварцы не скрывали, что многие идеи были заимствованы из разработок компании Talbot, созданных в 1955 году.

Тем не менее, инженеры внесли множество изменений и улучшений в конструкцию силового агрегата, что позволило сделать Москвич 412 самым быстрым легковым автомобилем своего времени.

Также узнайте, почему проводка Москвича 2141 напрямую связана с двигателем.

Особенности обслуживания электрооборудования

Проводка Москвич 412 была выполнена по однопроводной схеме:

1. на «+» контакты исполнительных механизмов подавалось питание от АКБ и генератора;
2. роль второго провода выполнял металлический кузов автомобиля, а все «-» выводы приборов и устройств имели надежный контакт с кузовом.

Справочно: применяемые для соединений контакты типа «лопаточка» нередко окислялись, что требовало их периодической зачистки для восстановления надежного электрического контакта.

Из особенностей обслуживания системы зажигания можно отметить некоторое несоответствие деталей.

В частности, для первых выпусков Москвич 412 предприятиями-смежниками:

1. производился выпуск трамблеров модели Р-118;
2. позже автомобили выпускались с трамблерами Р-147 (бесконтактная схема), имевшими иную посадочную глубину.

Совет: При замене пришедшего в негодность прерывателя зажигания нужно либо переделывать более позднюю модификацию, либо искать «родную» запчасть.

На модификациях автомобиля изменялось расположение задних фонарей, ряд автомобилей комплектовались прямоугольными блок-фарами производства ГДР, что сказалось и на проводке:

1. На заводе МЗМА Москвич 412 имел дополнительный жгут проводов в подкапотном пространстве для подключения новых фар;
2. Новые бампера заставили конструкторов видоизменить и форму подфарников – они стали более широкими
3. На заводе в Ижевске Москвич 412 оснащался горизонтальными задними фонарями;
4. Для автомобилей, предназначенных на экспорт, устанавливалась другая радиаторная решетка вместе с прямоугольными фарами.

Совет: При самостоятельной установке более современных осветительных приборов на Москвич 412 проводку следует заменить. У новых фар больше мощность, а старая проводка не будет ей соответствовать. Кроме того, разные разъемы не позволят без доработки их подключить.

Панель приборов также может вызвать некоторые сложности в обслуживании, поскольку с годами изнашивается механизм счетчика пробега. Новые запчасти для ремонта не выпускаются, проще заменить панель целиком.

Цена советского автомобиля делала его весьма привлекательным и для европейского рынка, что также сказалось на оснащенности отдельных партий машин. В частности:

1. Москвич 412 поставлялся в Болгарию в виде машинокомплектов, где доводился до продажного состояния и предлагался покупателям под обозначением Rila. Автомобиль дополнительно оснащался новой панелью приборов и радиолой, что потребовало доработки внутри салонной проводки;
2. Отверточная сборка «412» осуществлялась и в Бельгии. Готовые автомобили продавались под именем Moskvitch Scaldia 1500, а из особенностей можно отметить установку дизельных двигателей западного производства и различной комплектации электрооборудования.

Совет: существовавший дефицит вынуждал автолюбителей, работавших в соцстранах, приобретать и ввозить на территорию СССР автомобили с западной комплектацией. И при обслуживании своими руками возникали вопросы относительно принадлежности проводки, не обозначенной в заводской схеме.

Выводы: как видите, одна и та же модель автомобиля Москвич 412 могла иметь различия, что сказывается на ее работе и обслуживании. При эксплуатации авто следует учитывать не только конструктивные особенности, но и модификации.

Тест-драйв ИЖ 2126 “Ода” 4Х4

Типичные неисправности и их диагностика

При обслуживании электрооборудования Москвича 412 важно знать типичные неисправности, которые могут возникнуть, а также методы их диагностики. Правильная диагностика позволяет не только выявить проблему, но и предотвратить более серьезные поломки в будущем.

1. Неисправности системы зажигания

Система зажигания Москвича 412 может сталкиваться с различными проблемами, такими как отсутствие искры, неправильная работа свечей зажигания или неисправности катушки. Для диагностики необходимо:

• Проверить состояние свечей зажигания: они должны быть чистыми, без нагара и трещин.
• Измерить сопротивление катушки зажигания с помощью мультиметра. Нормальные значения должны находиться в пределах 3-5 Ом для первичной обмотки и 6-10 кОм для вторичной.
• Проверить наличие искры на свечах, запустив двигатель и наблюдая за искровым разрядом.

2. Проблемы с аккумулятором

Неисправности аккумулятора могут проявляться в виде трудностей с запуском двигателя или его полной остановкой. Для диагностики аккумулятора следует:

• Проверить уровень электролита и при необходимости долить дистиллированную воду.
• Измерить напряжение на клеммах аккумулятора с помощью мультиметра. Нормальное значение должно быть около 12.6 В при выключенном двигателе.
• Проверить клеммы на наличие коррозии и надежность соединения.

3. Неисправности генератора

Генератор может не выдавать необходимое напряжение, что приводит к разрядке аккумулятора. Для диагностики генератора необходимо:

• Проверить напряжение на выходе генератора при работающем двигателе. Оно должно составлять от 13.5 до 14.5 В.
• Проверить состояние ремня генератора: он не должен быть изношен или ослаблен.
• Проверить диоды выпрямителя на наличие короткого замыкания или обрыва.

4. Проблемы с электропроводкой

Неисправности в электропроводке могут вызывать различные сбои в работе электрооборудования. Для диагностики проводки следует:

• Проверить все соединения на наличие коррозии и надежность контактов.
• Использовать мультиметр для проверки целостности проводов, измеряя сопротивление на различных участках.
• Обратить внимание на наличие повреждений изоляции проводов, что может привести к коротким замыканиям.

Знание типичных неисправностей и методов их диагностики поможет владельцам Москвича 412 поддерживать электрооборудование в исправном состоянии и продлить срок службы автомобиля.

Вопрос-ответ

Какие основные элементы электрооборудования Москвич 412 требуют регулярного обслуживания?

Основные элементы, требующие регулярного обслуживания, включают аккумулятор, генератор, стартер, а также систему освещения и предохранители. Важно проверять состояние аккумулятора, уровень электролита, работоспособность генератора и стартера, а также целостность проводки и исправность лампочек.

Как часто нужно проверять электрооборудование Москвич 412?

Рекомендуется проверять электрооборудование не реже одного раза в три месяца, а также перед длительными поездками. Важно обращать внимание на любые признаки неисправностей, такие как тусклые фары или проблемы с запуском двигателя, и устранять их незамедлительно.

Что делать, если возникли проблемы с электрооборудованием Москвич 412?

Если возникли проблемы, сначала стоит провести визуальный осмотр всех соединений и проводов на наличие повреждений или коррозии. Если визуально все в порядке, следует проверить аккумулятор, генератор и стартер. В случае неудачи, рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта.

Советы

СОВЕТ №1

Перед началом обслуживания электрооборудования Москвич 412 обязательно ознакомьтесь с электрической схемой автомобиля. Это поможет вам лучше понять, как устроены различные компоненты и их взаимосвязи, что упростит процесс диагностики и ремонта.

СОВЕТ №2

Регулярно проверяйте состояние аккумулятора и его клемм. Коррозия на клеммах может привести к плохому контакту и снижению производительности электрооборудования. Очистка клемм и проверка уровня электролита помогут избежать проблем с запуском автомобиля.

СОВЕТ №3

Обратите внимание на состояние проводки и разъемов. Изоляция проводов может со временем изнашиваться, что приводит к коротким замыканиям и другим неисправностям. Регулярно проверяйте проводку на наличие повреждений и при необходимости заменяйте ее.

СОВЕТ №4

Не забывайте о регулярной проверке и замене предохранителей. Предохранители защищают электрооборудование от перегрузок, и их исправное состояние критически важно для надежной работы всех систем автомобиля. Храните запасные предохранители в автомобиле на случай непредвиденных ситуаций.
