В статье рассмотрим схему проводки мопеда Дельта, что позволит выполнить монтаж и обслуживание электропроводки самостоятельно. Правильная схема проводки обеспечивает надежную работу мопеда и предотвращает неисправности. Мы предоставим видео-инструкцию, советы и фотографии, которые помогут разобраться в особенностях электропроводки, сделав процесс ремонта более доступным.
Общая информация
Эксперты в области мототехники подчеркивают важность понимания схемы проводки мопеда Дельта для эффективного самостоятельного обслуживания. Правильная интерпретация электрической схемы позволяет владельцам не только выявлять и устранять неисправности, но и проводить профилактические работы. Специалисты рекомендуют внимательно изучить каждый элемент схемы, включая аккумулятор, генератор и предохранители, чтобы избежать ошибок при подключении. Кроме того, знание схемы помогает в модернизации системы освещения и сигнализации, что значительно повышает безопасность эксплуатации. Важно также помнить о регулярной проверке контактов и изоляции проводов, что способствует долговечности мопеда и снижает риск аварийных ситуаций.
Потребительские качества
Покупателей, прежде всего, привлекает не только достаточно демократичная цена на мопеды данной марки, но и:
- возможность обслуживать мопед своими руками;
- наличие и доступность запасных частей;
- простота проведения плановых ТО;
- возможность круглогодичной эксплуатации.
| Элемент проводки | Функция | Возможные неисправности и их признаки |
|---|---|---|
| Замок зажигания | Включение/выключение питания всей электросистемы, запуск двигателя. | Не включается зажигание (нет искры, не горят фары), не глушится двигатель. |
| Генератор (магнето) | Выработка переменного тока для питания электрооборудования и зарядки аккумулятора. | Слабый свет фар, не заряжается аккумулятор, двигатель глохнет при включении фар. |
| Реле-регулятор напряжения | Преобразование переменного тока в постоянный, стабилизация напряжения, защита от перезаряда аккумулятора. | Перегорают лампочки, аккумулятор быстро разряжается или “кипит”, нестабильная работа электрооборудования. |
| Аккумулятор | Накопление и отдача электрической энергии для запуска двигателя и питания электрооборудования при неработающем двигателе. | Не крутит стартер, слабый свет фар, быстро разряжается, не держит заряд. |
| Катушка зажигания | Преобразование низкого напряжения в высокое для создания искры на свече зажигания. | Нет искры на свече, двигатель не заводится или троит. |
| Коммутатор (CDI) | Управление моментом искрообразования, формирование импульсов для катушки зажигания. | Нет искры, двигатель не заводится, пропуски зажигания, нестабильная работа двигателя. |
| Свеча зажигания | Создание искры для воспламенения топливовоздушной смеси. | Нет искры, двигатель не заводится, пропуски зажигания, черный нагар на свече. |
| Фары (передняя/задняя) | Освещение дороги и обозначение мопеда в темное время суток. | Не горят фары, тусклый свет, перегорают лампочки. |
| Поворотники | Индикация направления движения. | Не горят поворотники, мигают слишком быстро или медленно, не работают с одной стороны. |
| Стоп-сигнал | Индикация торможения. | Не горит стоп-сигнал при нажатии на тормоз. |
| Звуковой сигнал (клаксон) | Подача звукового сигнала. | Не работает клаксон, слабый звук. |
| Проводка (жгуты) | Соединение всех электрических компонентов. | Обрывы, короткие замыкания, окисление контактов, оплавление изоляции. |
| Предохранители | Защита электрооборудования от перегрузок и коротких замыканий. | Перегорают предохранители, не работает часть электрооборудования. |
| Выключатели (света, поворотов, стоп-сигнала) | Управление работой соответствующих элементов. | Не работают соответствующие элементы, залипание, плохой контакт. |
| Датчик уровня топлива | Отображение количества топлива в баке. | Неправильные показания уровня топлива, не работает индикатор. |
Интересные факты
Вот несколько интересных фактов о схеме проводки мопеда Дельта, которые могут быть полезны для самостоятельного обслуживания:
-
Простота схемы: Схема проводки мопеда Дельта отличается своей простотой и лаконичностью, что делает её идеальной для начинающих механиков. Большинство проводов и соединений легко идентифицируются, что упрощает диагностику и ремонт.
-
Электрическая система: Мопед Дельта использует 6-вольтовую электрическую систему, что является довольно распространённым решением для маломощных транспортных средств. Это позволяет использовать простые компоненты, такие как лампы и реле, что снижает стоимость обслуживания.
-
Универсальность: Схема проводки мопеда Дельта может быть адаптирована для установки дополнительных аксессуаров, таких как фары с повышенной яркостью или дополнительные сигналы. Это позволяет владельцам модифицировать свои мопеды в соответствии с личными предпочтениями и требованиями.
Эти факты могут помочь владельцам мопедов Дельта лучше понять свою технику и выполнять обслуживание более эффективно.
Технические особенности
Для удобства представлена техническая информация о наиболее популярном мопеде из Китая в виде таблицы:
| Параметр | Значение | Параметр | Значение |
| Наименование | DELTA YH 50 QT | Производитель | Chongqing Wonjan motorcycle China (Чунцин Вонцзянь) |
| Двигатель | Одноцилиндровый, 4-тактный, бензиновый, с воздушным охлаждением, объемом 40 куб. см и 110 куб. см | Система питания | Карбюраторная |
| Электропроводка мопеда Дельта | Однопроводная, 12-вольтовая с «-» на массу | Система зажигания | Бесконтактная – разряд конденсатора (CDI) |
| Аккумулятор | Свинцовый или гелевый, 12 вольт, 9 А/ч | Пусковая система | Электрический и кикстартер |
| Трансмиссия | Цепная, на заднее колесо, 4 передачи | Расход топлива | 2,0 л на 100 км в смешанном режиме |
| Тормоза | Механические, барабанные | Объем бензобака | 4,8 л |

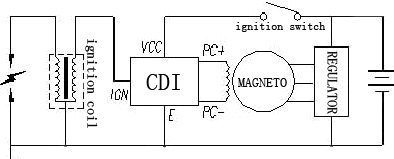

Справочная информация: проводка мопеда Дельта предназначена для работы с конденсаторным зажиганием.
На нижнем фото представлена его принципиальная схема.
Обслуживание электрооборудования
Что может омрачить эксплуатацию мопеда, так это его непрогнозируемая поломка. И хотя схема работы основных узлов и агрегатов производителем используется достаточно проверенная, тем не менее, возможны отказы в работе того или иного электронного оборудования. (см. также статью Особенности проводки мопеда Альфа)
Чтобы этого избежать, от владельца требуется проводить плановые технические осмотры согласно рекомендованным производителем сроков (по пробегу):
- Каждые 1500 км проверять и очищать свечи зажигания;
- Каждые 800-1000 км проверять состояние заднего стоп-сигнала (электрических разъемов и работоспособность лампы накаливания);
- С той же периодичностью проверять работу головного света (если пробег меньше, то не реже 1 раза в месяц);
- Состояние аккумуляторных клемм следует проверять еженедельно.
Столь пристальное внимание к электрооборудованию обусловлено тем фактом, что при движении на мопеде ближний свет фар должен быть включен постоянно. Это вызывает повышенный износ всех элементов электрической системы. Также внимания требует и проводка на мопед Дельта – качество ее разъемов и соединений оставляет желать лучшего.
Аккумуляторная батарея заслуживает особого внимания еще и по той простой причине, что при выходе из строя реле зарядки, электролит начнет выкипать. (см. также статью Схема проводки ИЖ Планета 2: особенности установки)
На мопедах используется 2 типа АКБ:
- Традиционная свинцовая;
- Современная гелиевая (необслуживаемая).
Обратите внимание!
Гелиевые АКБ боятся полного разряда.
Поэтому, длительное движение с полной нагрузкой на электросистему недопустимо.

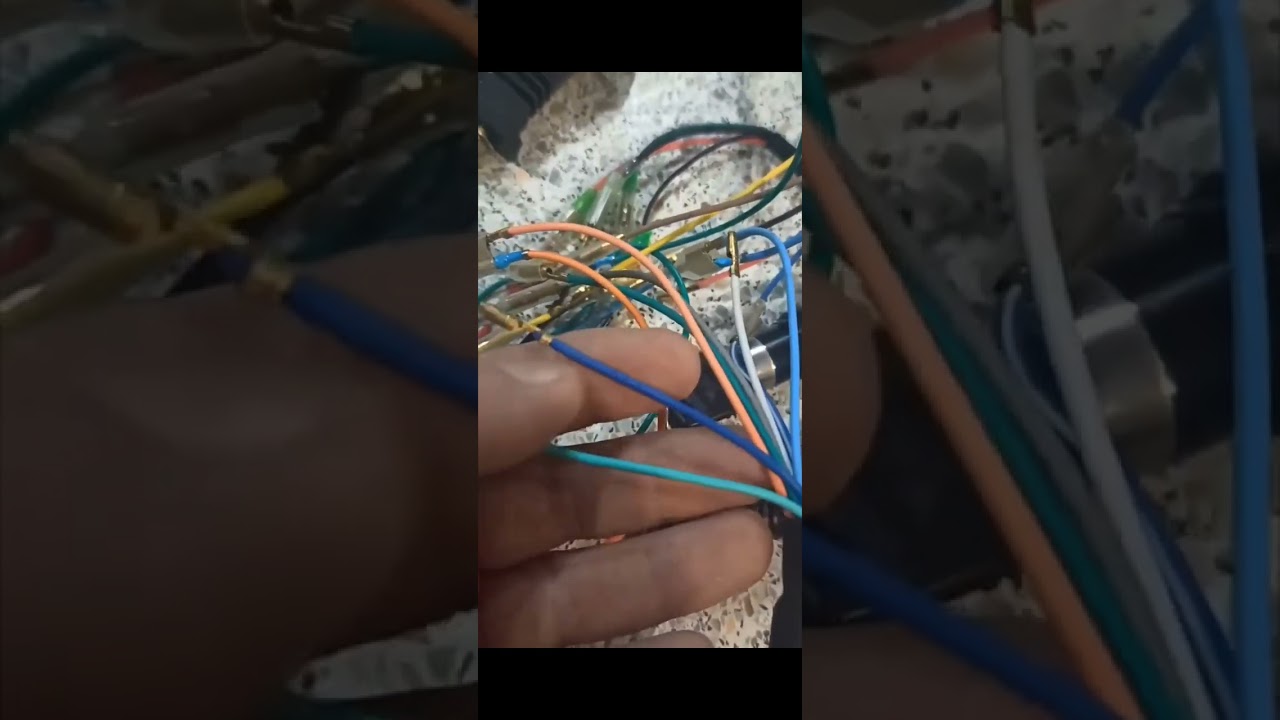

https://youtube.com/watch?v=tgsfESPe-jo
В заключение
Мы надеемся, что эта статья помогла вам лучше понять характеристики электрооборудования китайского мопеда Дельта. (также рекомендуем ознакомиться со статьей о схеме проводки ИЖ Юпитер 5) Вы получили полные ответы на вопросы о его конструкции. В видео, размещенном в данной статье, вы найдете дополнительную информацию по обсуждаемой теме.
Частые неисправности и их устранение
Мопед Дельта, как и любое другое транспортное средство, может сталкиваться с различными неисправностями, которые могут возникнуть в процессе эксплуатации. Знание распространенных проблем и методов их устранения поможет владельцам мопедов поддерживать их в исправном состоянии и избежать серьезных поломок.
Одной из самых частых неисправностей является проблема с электросистемой. Это может проявляться в виде отсутствия искры при запуске двигателя. В таких случаях стоит проверить состояние свечи зажигания, высоковольтного провода и катушки зажигания. Если свеча загрязнена или имеет механические повреждения, ее необходимо заменить. Также стоит убедиться в надежности соединений проводов и отсутствии коррозии на контактах.
Еще одной распространенной проблемой является неисправность системы зажигания. Если мопед не заводится, стоит проверить, поступает ли топливо в карбюратор. Для этого необходимо убедиться, что топливный кран открыт, а фильтр не забит. Если с подачей топлива все в порядке, следует проверить карбюратор на наличие загрязнений и отрегулировать его, если это необходимо.
Неисправности в трансмиссии также могут привести к проблемам с движением мопеда. Если мопед не разгоняется или глохнет при попытке ускориться, стоит проверить состояние ремня вариатора и сцепления. Износ ремня может привести к его проскальзыванию, что негативно сказывается на динамике мопеда. В случае необходимости ремень следует заменить, а сцепление отрегулировать или заменить при наличии износа.
Проблемы с тормозной системой также не редкость. Если тормоза плохо работают или издают посторонние звуки, необходимо проверить уровень тормозной жидкости и состояние тормозных колодок. Износ колодок может привести к снижению эффективности торможения, поэтому их следует заменять при необходимости. Также стоит обратить внимание на состояние тормозных дисков и механизмов, чтобы избежать серьезных аварийных ситуаций.
Наконец, стоит упомянуть о проблемах с колесами и подвеской. Если мопед начинает “бить” на дороге или теряет устойчивость, это может быть связано с неправильным давлением в шинах или износом амортизаторов. Регулярная проверка давления в шинах и состояния амортизаторов поможет избежать неприятных ситуаций и обеспечит комфортную езду.
В заключение, регулярное техническое обслуживание и внимательное отношение к своему мопеду Дельта помогут избежать многих распространенных неисправностей. Знание основных проблем и методов их устранения позволит владельцам самостоятельно справляться с возникающими трудностями и продлить срок службы своего транспортного средства.
Вопрос-ответ
Как правильно подключить аккумулятор на мопеде Дельта?
Для подключения аккумулятора на мопеде Дельта необходимо сначала отключить зажигание. Затем подключите положительный провод (обычно красный) к положительной клемме аккумулятора, а отрицательный провод (черный) к отрицательной клемме. Убедитесь, что соединения надежные и не имеют коррозии.
Какие инструменты понадобятся для обслуживания проводки мопеда Дельта?
Для обслуживания проводки мопеда Дельта вам понадобятся: отвертки (плоская и крестовая), мультиметр для проверки напряжения и целостности проводов, изолента для изоляции соединений, а также набор ключей для демонтажа элементов, если это потребуется.
Как проверить работоспособность электрики мопеда Дельта?
Для проверки работоспособности электрики мопеда Дельта используйте мультиметр. Проверьте напряжение на аккумуляторе, а затем проверьте напряжение на выходе генератора. Также проверьте целостность проводов и соединений, чтобы убедиться, что нет обрывов или коротких замыканий.
Советы
СОВЕТ №1
Перед началом работы с проводкой мопеда Дельта, обязательно ознакомьтесь с электрической схемой. Это поможет вам лучше понять, как устроены все элементы и где они расположены, что значительно упростит процесс обслуживания.
СОВЕТ №2
Используйте качественные инструменты и материалы. При замене проводов или соединений выбирайте изоляцию и разъемы, которые подходят для мопедов, чтобы избежать коротких замыканий и других электрических проблем в будущем.
СОВЕТ №3
Регулярно проверяйте состояние проводки. Обратите внимание на наличие повреждений, коррозии или износа. Это поможет предотвратить серьезные поломки и обеспечит надежную работу вашего мопеда.
- Читайте также:
СОВЕТ №4
Если вы не уверены в своих силах, не стесняйтесь обратиться за помощью к специалисту. Неправильное подключение проводов может привести к серьезным проблемам, поэтому лучше перестраховаться и получить профессиональную консультацию.
