В статье рассмотрим схему проводки мотоцикла ИЖ Юпитер 5 и предложим видео-инструкцию по монтажу системы зажигания. Правильная электропроводка обеспечивает надежную работу мотоцикла, а неисправности могут вызвать серьезные проблемы. Поделимся советами по ремонту электропроводки, а также предоставим фото и информацию о стоимости необходимых материалов, что поможет успешно выполнить работы и восстановить работоспособность мотоцикла.
Особенности электрооборудования
Хотя детали ИЖ Ю5 унифицированы с другими моделями, схема проводки была разработана с учетом работы от аккумулятора.
Это касается системы зажигания, которая при разряженном аккумуляторе может вызвать ряд проблем у владельца:
- Запуск двигателя становится сложным;
- Двигатель функционирует нестабильно;
- Движение на низкой скорости дополнительно разряжает аккумулятор.
По этой причине многие автовладельцы решают самостоятельно модернизировать систему зажигания, переходя на более современную бесконтактную электронную версию. Также стоит отметить, что при желании провести такую модернизацию не потребуется ремонтировать проводку ИЖ Юпитер 5 (рекомендуем ознакомиться с материалом о схеме проводки ИЖ Планета 5).
Для справки: в отличие от Юпитера, на модифицированную ИЖ Планету 5 была установлена новая проводка и электронная система зажигания.
Ниже предложенные методы ориентированы на упрощение работы, не требуя значительной замены компонентов.
Эксперты отмечают, что переделка системы зажигания на мотоцикле ИЖ Юпитер 5 может значительно улучшить его эксплуатационные характеристики. В частности, замена стандартного контактного зажигания на бесконтактное позволяет повысить надежность запуска и уменьшить вероятность пропусков зажигания. Специалисты рекомендуют использовать современные компоненты, такие как электронные блоки зажигания и высоковольтные катушки, что способствует более стабильной работе двигателя на различных оборотах.
Кроме того, правильная настройка угла опережения зажигания может привести к увеличению мощности и снижению расхода топлива. Однако эксперты предостерегают от самовольных изменений без должного понимания принципов работы системы, так как это может привести к непредсказуемым последствиям. Важно учитывать, что каждая модификация должна быть тщательно протестирована для достижения оптимального результата.
Переход на бесконтактную систему зажигания
Владельцами ИЖ Юпитер 5 за годы эксплуатации разработана не одна инструкция по переделке электрической сети. И практически все они базируются на элементах от других отечественных мотоциклов (см. также особенности схемы проводки мотоцикла Урал).
Но есть и более прогрессивный способ, при котором:
- Генератор и проводка на ИЖ Юпитер 5 остаются;
- В электросхему вносятся небольшие переделки;
- Аккумуляторная батарея остается для обслуживания вспомогательных систем.
Речь идет о модернизации системы зажигания с комбинированным применением элементов от автомобиля ВАЗ-2108 и мотоцикла Планета 5.
При этом принципиальная схема проводки на ИЖ Юпитер 5 сохраняется:
- Устанавливаются два датчика Холла;
- К ним подключаются два электронных коммутатора (п.1 и 2 – с ВАЗ). Каждая пара датчик-коммутатор обсуживает 1 цилиндр;
- Две катушки зажигания от мотоцикла семейства ИЖ.

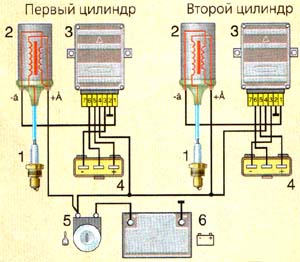

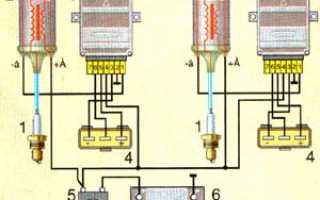

На представленной выше схеме цифрами обозначены:
- Свечи зажигания;
- Катушки Планета 5;
- Коммутаторы с «восьмерки»;
- Датчики Холла с «восьмерки»;
- Замок зажигания;
- Аккумуляторная батарея.
| Тип переделки | Описание | Преимущества |
|---|---|---|
| Установка БСЗ (бесконтактной системы зажигания) | Замена штатного контактного зажигания на электронное. Используются датчик Холла, коммутатор и катушка зажигания от ВАЗ. | Повышенная стабильность искры, отсутствие необходимости регулировки контактов, улучшенный запуск двигателя, снижение расхода топлива. |
| Установка ФУОЗ (формирователя угла опережения зажигания) | Дополнение БСЗ устройством, которое автоматически регулирует угол опережения зажигания в зависимости от оборотов двигателя. | Оптимизация работы двигателя во всем диапазоне оборотов, повышение мощности и крутящего момента, снижение детонации. |
| Замена штатной катушки зажигания | Установка более мощной катушки зажигания, например, от ВАЗ или других мотоциклов. | Увеличение энергии искры, улучшение сгорания топливной смеси, более стабильная работа двигателя на высоких оборотах. |
| Установка двухканального коммутатора | Применение коммутатора, который управляет двумя катушками зажигания (по одной на каждый цилиндр). | Устранение пропусков зажигания, более равномерная работа двигателя, повышение надежности системы. |
| Модернизация генератора | Установка более мощного генератора или перемотка штатного для увеличения выходной мощности. | Обеспечение стабильного питания всех электрических систем, включая новую систему зажигания, возможность установки дополнительного оборудования. |
Интересные факты
Вот несколько интересных фактов о переделках системы зажигания на мотоцикле ИЖ Юпитер 5:
-
Переход на электронное зажигание: Многие владельцы ИЖ Юпитер 5 заменяют традиционную контактную систему зажигания на электронную. Это позволяет улучшить стабильность работы двигателя, повысить его мощность и снизить расход топлива. Электронные системы зажигания обеспечивают более точное время зажигания и уменьшают вероятность пропусков зажигания.
-
Использование катушек зажигания от других моделей: В процессе модернизации мотоциклисты часто используют катушки зажигания от других моделей мотоциклов или автомобилей, что позволяет улучшить искровое зажигание. Например, катушки от автомобилей ВАЗ или других мотоциклов могут быть адаптированы для работы с ИЖ Юпитер 5.
-
Установка системы зажигания от ИЖ Планета: Некоторые энтузиасты устанавливают систему зажигания от ИЖ Планета, которая имеет более современную конструкцию и улучшенные характеристики. Это позволяет не только повысить надежность работы, но и упростить обслуживание системы зажигания, так как запчасти для ИЖ Планета более доступны.
Эти переделки не только улучшают характеристики мотоцикла, но и делают его более надежным и удобным в эксплуатации.
Доработка генератора
Данная технология перехода на бесконтактную систему зажигания привлекает внимание тем, что владельцам мотоциклов не требуется приобретать новый генератор, специально предназначенный для работы с электронным зажиганием. Это, в свою очередь, позволяет значительно сократить затраты на модернизацию.
Для реализации данной системы необходимо:
- Создать модулятор, который будет прерывать электрическую цепь;
- Установить его на генератор (на вал ротора).

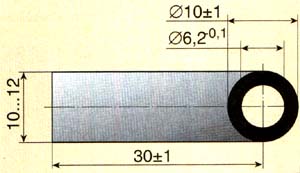

В качестве модулятора-прерывателя можно использовать металлическую пластину с заранее просверленным отверстием для крепежного болта.
Процесс установки модулятора включает следующие шаги:
- Пластина-модулятор (обозначенная на схеме под номером 2) размещается под крепежным болтом;
- Она слегка затягивается;
- Поворачивая коленвал, устанавливаем поршень в верхнюю мертвую точку (ВМТ);
- Настраиваем угол опережения зажигания;
- Закрепляем пластину с помощью крепежного болта.
Примечание: дополнительно к модулятору под крышку двигателя устанавливаются два датчика Холла (на схеме №1). Для их крепления предусмотрены специальные места.
Улучшение штатной системы
Для тех владельцев, которые не хотят переходить на бесконтактную систему зажигания, существуют и другие способы улучшения искрообразования.
При этом проводка мотоцикла ИЖ Юпитер 5 анализируется на предмет проблемных мест, и чаще всего:
Читайте также:
- Диагностируется первичная цепь от АКБ к катушке;
- Выявляются места снижения напряжения, вызванные эксплуатационными условиями.
Простой осмотр первичной цепи продемонстрирует сразу несколько проблемных мест:
- четыре штепсельных разъема;
- аварийный выключатель зажигания;
- контакты центрального переключателя;
- контакты прерывателя.
При идеальных условиях эксплуатации столь сложный участок цепи будет работать безотказно.
А на практике он подвергается пыли грязи, летящей из-под колес, поэтому в цепи из-за увеличения сопротивления в местах контактов:
- снижается напряжение с 12 В до 7-8 В;
- этого недостаточно для возбуждения мощного разряда вторичной обмотки катушки;
- как следствие – низкий разряд на свече, делающий затруднительным воспламенение горючей смеси в цилиндрах.
А если к этому добавить «севший» аккумулятор и замасленные свечи с обгоревшими контактами, то процесс искрообразования становится и вовсе проблематичным.
Решают подобные дефекты мотоциклисты следующим образом:
- традиционная пайка. Проводка на ИЖ Ю5 избавляется от штепсельных соединений и банально пропаивается вручную каждый проводок с последующей изоляцией;

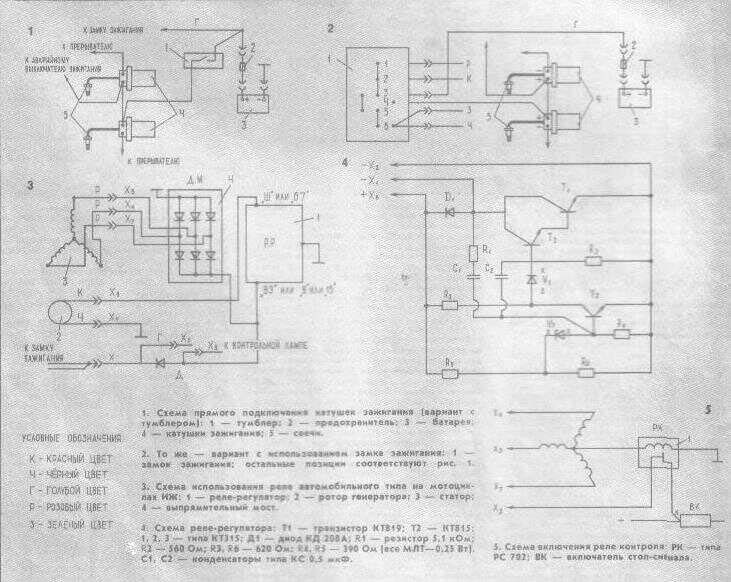

- установка дополнительного тумблера (на схеме №1), отключающего всех потребителей в момент запуска двигателя. Это позволяет подать на катушку максимальное напряжение с аккумуляторной батареи;
- переделка замка зажигания. К свободному разъему замка 4 (на схеме №2) припаивается провод, второй конец которого подается на плюсовую клемму катушки.
Штатный провод зажигания от клеммы 5 переносится на клемму 6 и при активации данного положения ключа, активируется упрощенная схема подачи питания с АКБ на первичный контур катушки.
Выводы: вы можете узнать из данной статьи не только опробованные способы улучшения электрической части мотоцикла (как и в статье об электропроводке Ява 350), но и просмотреть видео материалы, наглядно демонстрирующие алгоритм работ по модернизации.
Оптимизация системы питания
Оптимизация системы питания мотоцикла ИЖ Юпитер 5 является важным этапом в улучшении его производительности и надежности. В процессе модернизации системы зажигания необходимо учитывать несколько ключевых аспектов, которые помогут добиться максимальной эффективности работы двигателя.
Первым шагом в оптимизации системы питания является замена стандартного карбюратора на более современную и производительную модель. Например, карбюраторы марки К68 или К-100 обеспечивают лучшую подачу топлива и более точное смешивание с воздухом, что положительно сказывается на динамике мотоцикла. При этом важно правильно настроить карбюратор, чтобы избежать проблем с запуском и работой двигателя на разных режимах.
-
Читайте также:
Следующим важным моментом является установка фильтра воздушного потока с высокой пропускной способностью. Это позволит увеличить количество воздуха, поступающего в карбюратор, что в свою очередь улучшит процесс сгорания и повысит мощность двигателя. Рекомендуется использовать фильтры, которые легко чистятся и имеют длительный срок службы.
Не менее важным аспектом является настройка системы зажигания. Для достижения оптимального сгорания смеси необходимо установить свечи зажигания с подходящим тепловым диапазоном. Свечи с более высокой температурой сгорания могут улучшить работу двигателя, особенно при высоких оборотах. Также стоит обратить внимание на состояние проводов и катушки зажигания, так как их износ может привести к потере мощности и увеличению расхода топлива.
Кроме того, стоит рассмотреть возможность установки электронного зажигания вместо традиционного. Электронные системы зажигания обеспечивают более точное время зажигания и могут значительно улучшить работу двигателя, особенно в условиях переменной нагрузки. Это также позволяет уменьшить расход топлива и снизить уровень выбросов.
Не забывайте о регулярном обслуживании системы питания. Чистка карбюратора, замена фильтров и проверка состояния свечей зажигания помогут поддерживать мотоцикл в отличном состоянии и предотвратить возможные проблемы в будущем. Оптимизация системы питания ИЖ Юпитер 5 — это комплексный процесс, который требует внимания к деталям и регулярного контроля, но результаты в виде улучшенной производительности и надежности мотоцикла стоят затраченных усилий.
Вопрос-ответ
Какие основные компоненты системы зажигания ИЖ Юпитер 5 необходимо заменить при переделке?
При переделке системы зажигания ИЖ Юпитер 5 рекомендуется заменить катушку зажигания, конденсатор и контакты. Также стоит обратить внимание на проводку и свечи зажигания, чтобы обеспечить надежную работу новой системы.
Каковы преимущества установки электронной системы зажигания на ИЖ Юпитер 5?
Установка электронной системы зажигания на ИЖ Юпитер 5 обеспечивает более стабильную работу двигателя, улучшает запуск в холодное время года и снижает расход топлива. Кроме того, такая система требует меньше обслуживания по сравнению с традиционной.
Какие инструменты понадобятся для переделки системы зажигания на ИЖ Юпитер 5?
Для переделки системы зажигания вам понадобятся стандартные инструменты, такие как отвертки, ключи, мультиметр для проверки электрических соединений, а также паяльник для соединения проводов. Также может потребоваться специальный инструмент для установки новых компонентов.
