Схема проводки ИЖ Планета 3: переход на работу без АКБ

В статье рассмотрим схему проводки мотоцикла ИЖ Планета 3 с акцентом на работу без аккумулятора. Эта информация будет полезна как опытным мотоциклистам, так и новичкам, желающим самостоятельно выполнить монтаж электропроводки. Мы предоставим видео-инструкцию и фотографии, которые помогут разобраться в процессе и избежать распространенных ошибок. Понимание схемы проводки и правильная установка электрической системы обеспечат надежную работу мотоцикла и продлят его срок службы.

Особенности мотоцикла

Электропроводка мотоцикла ИЖ Планета 3 была спроектирована на напряжение 6 вольт. Эта модель стала основой для разработки других мотоциклов, которые появились позже (обратите внимание на схему проводки ИЖ Планета 5).

К числу её особенностей можно отнести:

1. Генератор Г36М7, который впоследствии подвергся модификации;
2. Реле-регулятор напряжения РР-1;
3. Катушку зажигания ИЖ 56;
4. Реле указателей поворотов РС419.

Информация к сведению: Внедрение габаритных огней и поворотников стало новшеством для отечественных мотоциклов.
В целом, благодаря своей инновационной конструкции и высокому качеству, модель ИЖ Планета 3 была удостоена государственного знака качества, который можно увидеть на архивных видео.

Эксперты отмечают, что переход на работу ИЖ Планета 3 без аккумулятора требует внимательного подхода к схеме проводки. Важно правильно организовать электрическую цепь, чтобы избежать перегрузок и повреждений компонентов. Специалисты рекомендуют использовать конденсатор вместо аккумулятора, что позволит обеспечить стабильное питание для системы зажигания и освещения. При этом необходимо учитывать, что конденсатор должен быть достаточной емкости для обеспечения необходимого тока. Также важно проверить состояние всех соединений и контактов, чтобы избежать потерь энергии. Профессионалы подчеркивают, что такая модификация может значительно упростить обслуживание мотоцикла и повысить его надежность в условиях эксплуатации.

КАК ПОДКЛЮЧИТЬ ПРОВОДКУ ПОСЛЕ ПЕРЕХОДА НА CDI ЗАЖИГАНИЕ? / ИЖ ПЛАНЕТА 3 / 12 ВОЛЬТ

Переделка электросхемы на работу без аккумулятора

В отличие от автомобилей, имеющих закрытое расположение двигателя и электропроводки, детали мотоцикла ИЖ Планета 3 больше других подвержены воздействию внешних факторов:

1. Дождю и снегу;
2. Прямым солнечным лучам;
3. Механическим повреждениям от кустарников.

Особых хлопот владельцам доставляет штатная аккумуляторная батарея, которая ко всему прочему достаточно капризна и в обслуживании (см. также схему проводки мотоцикла Урал).

Заводская инструкция предусматривает:

1. Необходимость постоянной проверки уровня электролита в банках, т.к. при наклонах мотоцикла он неизбежно вытекает;
2. Необходимость постоянной проверки плотности электролита. Это вынуждает владельцев мотоциклов иметь под рукой ареометр, дистиллированную воду и соляную кислоту для восстановления своими руками нужной плотности.

Интересные факты

Вот несколько интересных фактов о схеме проводки ИЖ Планета 3 и переходе на работу без аккумулятора:

1. Работа без аккумулятора: ИЖ Планета 3 может работать без аккумулятора, если правильно настроить систему проводки. Это достигается за счет использования генератора, который обеспечивает необходимое напряжение для работы электрооборудования мотоцикла. Однако для этого требуется стабильная работа двигателя на определенных оборотах.

2. Схема проводки: В схеме проводки ИЖ Планета 3 предусмотрены различные элементы, такие как реле, переключатели и предохранители, которые обеспечивают безопасность и надежность работы системы. Понимание этой схемы позволяет владельцам мотоцикла самостоятельно производить диагностику и ремонт.

3. Проблемы с зажиганием: При переходе на работу без аккумулятора могут возникнуть проблемы с зажиганием, так как система зажигания может не получать достаточного напряжения при низких оборотах двигателя. Это требует от владельца внимательности и умения регулировать обороты для стабильной работы мотоцикла.

Эти факты подчеркивают как технические аспекты работы ИЖ Планета 3, так и важность понимания электрической схемы для успешной эксплуатации мотоцикла.

Планета 3 ( с 6 на 12 вольт!) без планшайбы!

Этапы доработки электрооборудования

Весь процесс перехода на безаккумуляторную систему включает в себя следующие этапы:

1. Установку компонентов, работающих на 12 вольт;
2. Модификацию генератора, а в некоторых случаях его замену на аналогичный от другой модели;
3. Переход на лампы с напряжением 12 В вместо 6 В.

Примечание: схема электропроводки на ИЖ Планета 3 остается практически неизменной – требуется лишь обновление цепей генератора, катушек и реле-регулятора напряжения.

Генератор

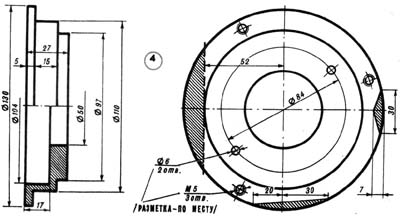

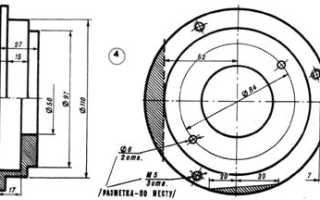

Основная сложность переделки генератора заключается в изготовлении специального промежуточного кольца. Для этого требуется помощь токаря – кольцо вытачивается на токарном станке.

Также в кольце:

1. Просверливаются два 6 мм отверстия — для возможности закрепления кольца на правой половине картера;
2. Для крепления генератора к кольцу просверливаются три М5;
3. На кольце вырезается сегмент, облегчающий установку под перегородкой правой половины картера;
4. Вырезы под приливы крышки картера делаются справа и снизу.

На схеме цифрами обозначено:

1. Картер – правая половина;
2. Коленвал силового агрегата;
3. Винты крепления промежуточного фланца;
4. Сам промежуточный фланец;
5. Изготовленная из жести конусная втулка (S 0,8 мм);
6. Статор генератора;
7. Винты М5 крепления генератора;
8. Ротор генератора;
9. Датчик вращения;
10. Болт крепления ротора.

Электросхема

При модификации мотоцикла ИЖ Планета 3 для работы без аккумулятора схема электропроводки остается в своем оригинальном виде:

1. Провода, ведущие к электрическим потребителям (габаритные огни, стоп-сигналы, фары и приборы), не подвергаются изменениям;
2. Стандартная катушка зажигания заменяется на модель Б300Б;
3. Электронный коммутатор КЭТ-1 можно установить в инструментальном ящике, что обеспечит его защиту от внешних воздействий.

Рекомендация: мотоциклисты, которые уже осуществили данную модификацию, отмечают явные преимущества перехода на бесконтактное зажигание.
Проводка ИЖ Планета 3 остается практически неизменной, в то время как использование аккумулятора полностью исключается. Кроме того, стоимость такой реконструкции невысока.

Заключение: предложенный метод модификации был успешно протестирован на тысячах мотоциклов отечественных владельцев (также смотрите схему проводки ИЖ Юпитер 5). Он продемонстрировал свою надежность, улучшенное искрообразование и уверенный запуск двигателя даже в тяжелых зимних условиях.

подробная схема электрики на иж

Тестирование и настройка системы

После завершения всех необходимых проводок и подключения компонентов системы на ИЖ Планета 3, важно провести тестирование и настройку, чтобы убедиться, что мотоцикл функционирует должным образом без аккумулятора. Этот процесс включает в себя несколько ключевых этапов.

1. Проверка электрических соединений

Первым шагом является проверка всех электрических соединений. Убедитесь, что провода надежно закреплены и не имеют повреждений. Особое внимание уделите местам соединения проводов, так как они могут быть источником короткого замыкания или плохого контакта. Используйте мультиметр для проверки целостности цепей и наличия напряжения на выходах генератора.

2. Тестирование генератора

Генератор должен обеспечивать достаточное напряжение для работы всех электрических компонентов мотоцикла. Запустите двигатель и измерьте напряжение на выходе генератора. Оно должно находиться в пределах 12-14 В при работающем двигателе. Если напряжение ниже, возможно, потребуется регулировка или замена генератора.

3. Проверка работы освещения

Следующим этапом является проверка работы системы освещения. Включите фары, поворотники и задние огни, чтобы убедиться, что они функционируют корректно. Если какие-либо лампы не работают, проверьте их соединения и замените перегоревшие элементы.

4. Настройка зажигания

Настройка системы зажигания также является важным этапом. Убедитесь, что свечи зажигания чистые и правильно установлены. Проверьте зазор между электродами и при необходимости отрегулируйте его. Запустите двигатель и проверьте, как он реагирует на изменение оборотов. Если двигатель глохнет или работает нестабильно, возможно, потребуется регулировка карбюратора.

5. Тестирование работы без аккумулятора

После выполнения всех предыдущих шагов, проведите тестирование работы мотоцикла без аккумулятора. Убедитесь, что все системы функционируют корректно, и мотоцикл может работать на холостом ходу и при различных оборотах. Обратите внимание на любые необычные звуки или поведение двигателя, которые могут указывать на проблемы в системе.

6. Заключительные проверки

В завершение проведите финальную проверку всех систем. Убедитесь, что все компоненты работают в нормальном режиме и нет перегрева или других аномалий. Если все проверки пройдены успешно, ваш ИЖ Планета 3 готов к эксплуатации без аккумулятора.

Следуя этим шагам, вы сможете убедиться, что ваш мотоцикл работает надежно и безопасно, даже без аккумулятора, что является важным аспектом для владельцев, стремящихся к оптимизации своих транспортных средств.
