Схема проводки ИЖ Планета 2: переделка штатной электросхемы и системы зажигания

В статье рассмотрим схему проводки мотоцикла ИЖ Планета 2 и предложим видео-инструкцию по монтажу электропроводки. Переделка штатной электросхемы и системы зажигания — ключевой этап для улучшения работы мотоцикла и повышения его надежности. Также обсудим особенности модели 2126, что поможет избежать распространенных ошибок и сделать процесс модернизации более эффективным. Эта информация будет полезна как опытным мотоциклистам, так и новичкам, желающим разобраться в электрической системе своего мотоцикла.

Вынужденная модернизация

Мотоциклы ИЖ Планета 2 зарекомендовали себя как надежные и качественные. Несмотря на то, что их производство было остановлено в 1971 году, многие из них продолжают функционировать и по сей день.

Проблемы с доступностью запасных частей заставляют владельцев прибегать к модернизации своих мотоциклов:

1. Использовать детали от других моделей из линейки ИЖ;
2. Применять запчасти от мотоциклов других марок;
3. Изготавливать необходимые компоненты самостоятельно.

Эксперты отмечают, что переделка штатной электросхемы и системы зажигания мотоцикла ИЖ Планета 2 требует внимательного подхода и глубоких знаний в области электротехники. При модификации схемы важно учитывать не только технические характеристики компонентов, но и их совместимость. Профессионалы рекомендуют использовать качественные элементы, такие как реле и проводку, чтобы избежать перегрузок и коротких замыканий. Также стоит обратить внимание на систему зажигания: замена стандартного магнето на более современное решение может значительно улучшить запуск и работу двигателя. Важно помнить, что любые изменения должны быть тщательно протестированы, чтобы обеспечить безопасность и надежность мотоцикла в эксплуатации.

Как подключить систему зажигания на Иж-56,Иж-Планета-2.

Переделка штатной электросхемы

Особые трудности вызывают ремонтные работы своими руками штатной электропроводки и ее потребителей:

1. Ламп накаливания габаритов, стоп-сигналов и головного света;
2. Катушки зажигания;
3. Свечей зажигания;
4. Высоковольтных проводов.

Справочно: современная мототехника давно перешла на 12 В, тогда как мотоциклы прошлых лет выпуска поголовно оснащались 6В электросхемой.

Интересные факты

Вот несколько интересных фактов о переделке штатной электросхемы и системы зажигания мотоцикла ИЖ Планета 2:

1. Упрощение системы зажигания: Многие владельцы ИЖ Планета 2 предпочитают заменять штатную систему зажигания на более современные аналоги, такие как бесконтактные системы. Это позволяет улучшить надежность запуска и уменьшить необходимость в частом обслуживании, так как бесконтактные системы менее подвержены износу.

2. Параллельные схемы: При переделке электросхемы мотоцикла часто используются параллельные схемы подключения, что позволяет подключать дополнительные устройства, такие как светодиодные фары или USB-зарядки, без значительных изменений в оригинальной проводке. Это делает мотоцикл более функциональным и современным.

3. Использование современных компонентов: В процессе переделки владельцы часто заменяют старые реле и предохранители на более современные и надежные аналоги. Это не только повышает безопасность, но и улучшает общую работоспособность системы, снижая вероятность перегрева и коротких замыканий.

Проводка на ИЖ с нуля Часть 2

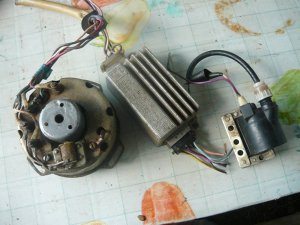

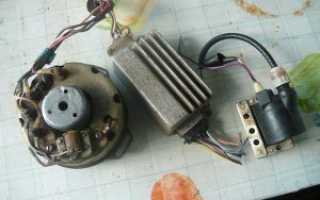

Переделка системы зажигания

Мотоциклы марки ИЖ, такие как Планета 3, всегда сталкивались с проблемами в системе зажигания. Поэтому они привлекали внимание владельцев, которые проводили множество экспериментов по улучшению своих машин.

Ниже представлен метод замены стандартной системы зажигания на компоненты от мотоциклов Восход и Минск, который получил положительные отзывы от сообщества мотоциклистов.

Процесс модернизации включает в себя следующие шаги:

1. Необходимо приобрести генератор от мотоциклов Минск или Восход с напряжением 14В и мощностью 65 ватт (или 90 ватт);
2. Изготавливается переходная шайба для установки нового генератора на двигатель;
3. Следует купить новую катушку зажигания (можно также от Минска или Восхода).

Рекомендация: если проводка вашего мотоцикла уже отслужила свое время, стоит заменить ее, чтобы избежать будущих проблем. В этом может помочь схема проводки ИЖ 2126.

Переходную шайбу лучше всего заказать в токарной мастерской, чтобы обеспечить высокое качество изготовления. Стоимость такой работы невысока. После того как шайба будет готова, важно установить ее так, чтобы поверхность плотно прилегала к двигателю.

Рекомендация: При установке генератора на переходную шайбу необходимо следить за его правильной посадкой.
Если корпус генератора не полностью установлен на шайбу, это может привести к тому, что ротор будет задевать статор при вращении, что в итоге приведет к его поломке.

подробная схема электрики на иж

Регулировка зажигания

После замены генератора, необходимо выставить правильный угол опережения зажигания.

Для этого последовательно проделываем следующие шаги:

1. Проворачиваем коленвал до момента достижения поршнем верхней мертвой точки (ВМТ);
2. Опускаем еще вниз на 3,0 мм;
3. Центрируем генератор, на переходной шайбе таким образом, чтобы прорезь на роторе была совмещена с индуктивным датчиком;
4. Выставляем с помощью щупа зазор между датчиком и прорезью. Он должен быть 0,3-0,5 мм.

Выводы

Мы уверены, что наш материал окажется полезным для владельцев классических мотоциклов в вопросах их обслуживания (обратите внимание на схему проводки ИЖ Планета 5). Кроме того, представленное видео наглядно продемонстрирует все этапы работы, а советы помогут избежать ненужных затрат.

Установка дополнительных электрических компонентов

Перед началом установки дополнительных электрических компонентов на мотоцикле ИЖ Планета 2, важно тщательно изучить существующую электросхему и определить, какие изменения необходимо внести. Это позволит избежать ошибок и обеспечить надежную работу всей системы.

Первым шагом является выбор компонентов, которые вы планируете установить. Это могут быть дополнительные фары, сигнализация, USB-зарядка или другие устройства. Убедитесь, что выбранные вами компоненты совместимы с напряжением 12 В, которое используется в системе ИЖ Планета 2.

После выбора компонентов, необходимо подготовить место для их установки. Для этого может потребоваться демонтаж некоторых частей мотоцикла, таких как обтекатели или панели. Убедитесь, что у вас есть все необходимые инструменты: отвертки, ключи, изолента, термоусадочные трубки и мультиметр для проверки электрических соединений.

Следующий этап — это прокладка проводов. Важно использовать качественные провода, которые могут выдерживать необходимые нагрузки. Рекомендуется использовать провода с сечением не менее 0,5 мм² для подключения дополнительных устройств. Прокладывайте провода так, чтобы они не мешали движущимся частям мотоцикла и не подвергались механическим повреждениям.

При подключении дополнительных компонентов следуйте схеме, чтобы избежать короткого замыкания. Если вы устанавливаете дополнительные фары, их можно подключить через реле, чтобы снизить нагрузку на штатную электросистему. Реле должно быть установлено в удобном для доступа месте, а его контакты должны быть защищены от влаги и грязи.

Не забудьте про предохранители. Каждый новый компонент должен быть защищен отдельным предохранителем, чтобы в случае перегрузки или короткого замыкания не пострадала вся система. Выбор предохранителя зависит от мощности подключаемого устройства и должен быть указан в его технической документации.

После завершения всех подключений, проверьте работоспособность системы. Включите зажигание и проверьте, работают ли все новые компоненты. Используйте мультиметр для проверки напряжения на каждом из подключенных устройств. Если что-то не работает, проверьте все соединения и убедитесь, что нет обрывов или коротких замыканий.

Наконец, после успешной установки и проверки всех компонентов, аккуратно зафиксируйте провода и установите обратно все снятые части мотоцикла. Убедитесь, что ничего не мешает движению и все элементы надежно закреплены. Теперь ваш ИЖ Планета 2 готов к эксплуатации с новыми электрическими компонентами, которые улучшат его функциональность и безопасность.

Вопрос-ответ

Какой должен быть зазор на зажигании ИЖ Планета 5?

Зазор следует проверять щупом и при необходимости затем отрегулировать. Его величина должна быть от 0,4 до 0,6 мм.

Какое зажигание можно поставить на ИЖ Юпитер?

Система зажигания ИЖ «Юпитер» и любой другой мотоциклетной техники отвечает за образование искры, поджигающей топливовоздушную смесь в цилиндре двигателя. СЗ может быть классической, контактной, а также бесконтактной.

Как увеличить мощность ИЖ Планета?

Для достижения максимально высокой мощности ИЖ Планета 5 можно установить наддув. Монтируется выпускной клапан от модели Планета Сорт, после чего ставится выпускной резонатор. В качестве последнего этапа доработки можно установить электронную систему зажигания, так как у контактной часто сбиваются настройки.

Советы

СОВЕТ №1

Перед началом переделки штатной электросхемы ИЖ Планета 2, внимательно изучите оригинальную схему. Это поможет вам понять, как работает система и какие изменения необходимо внести для улучшения производительности и надежности.

СОВЕТ №2

Используйте качественные компоненты для замены старых элементов электросистемы. Это может включать в себя новые реле, предохранители и проводку, что значительно повысит надежность работы системы зажигания и электрического оборудования.

СОВЕТ №3

Обязательно проверяйте все соединения и контакты после завершения переделки. Плохие соединения могут привести к сбоям в работе системы зажигания и другим электрическим проблемам, поэтому уделите этому моменту особое внимание.

СОВЕТ №4

Если у вас нет достаточного опыта в электрике, не стесняйтесь обратиться за помощью к специалистам. Неправильная переделка может привести к серьезным поломкам, поэтому лучше доверить работу профессионалам, если вы не уверены в своих силах.
