Схема электропроводки ВАЗ 2115: отличия системы питания

В статье рассмотрим схему электропроводки автомобиля ВАЗ 2115, акцентируя внимание на отличиях системы питания от других моделей. Понимание электрической схемы и особенностей системы питания важно для владельцев и автолюбителей, так как это позволяет эффективно диагностировать неисправности и проводить обслуживание и модернизацию автомобиля. Знание этих нюансов поможет избежать ошибок и обеспечит надежную работу электрических компонентов.

Отличия от предшественницы

Среди наиболее заметных изменений – это видимые элементы кузова (также смотрите схему проводки ВАЗ 21099 с инжектором).

В частности, инженеры внесли следующие изменения:

1. изменили форму передних крыльев;
2. переработали форму фар и габаритных огней;
3. обновили заднюю панель;
4. изменили капот и крышку багажника.

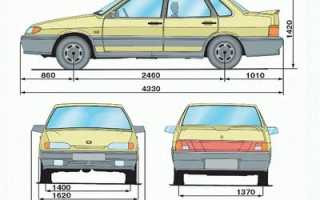

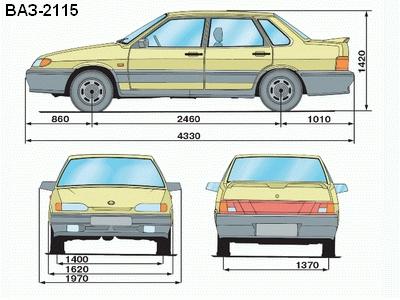

В результате этих модификаций изменились и габариты автомобиля, однако он по-прежнему остается переднеприводным четырехдверным пятиместным седаном.

Рекомендация: полезным источником информации для оценки автомобиля могут стать видеоматериалы с тематических форумов, где владельцы ВАЗ 2115 делятся своими отзывами о круглогодичной эксплуатации данного автомобиля.

Эксперты отмечают, что схема электропроводки ВАЗ 2115 имеет ряд отличий в системе питания по сравнению с предыдущими моделями. Во-первых, улучшенная система распределения электроэнергии обеспечивает более стабильную работу всех электрических компонентов автомобиля. Это достигается благодаря использованию более качественных проводов и соединений, что снижает риск перегрева и коротких замыканий.

Кроме того, в ВАЗ 2115 внедрены новые элементы, такие как предохранители и реле, которые повышают безопасность и надежность системы. Специалисты также подчеркивают, что изменения в схеме электропроводки способствуют более эффективному управлению электрооборудованием, что, в свою очередь, положительно сказывается на общей производительности автомобиля. В результате, владельцы ВАЗ 2115 могут рассчитывать на более долговечную и надежную работу системы питания, что делает автомобиль более привлекательным для потребителей.

о цепях питания ЭБУ

Модификации ВАЗ 2115

По сложившейся традиции автомобиль мог комплектоваться на выбор двумя разными силовыми установками:

1. двигателем рабочим объемом в 1,5 л с карбюраторной системой питания (автомобиль данной комплектации получил индекс ВАЗ 2115-01);
2. двигателем аналогичного объема с распределенным впрыском топлива ВАЗ 2111 и электронным управлением (автомобиль данной комплектации получил индекс ВАЗ 2115-20).

Интересные факты

Вот несколько интересных фактов о схеме электропроводки ВАЗ 2115 и отличиях системы питания:

1. Модернизация системы зажигания: ВАЗ 2115 использует систему зажигания с электронным управлением, что отличает её от более ранних моделей. Это позволяет улучшить эффективность сгорания топлива и снизить расход, а также повысить надежность работы двигателя.

2. Электронный блок управления (ЭБУ): В отличие от предыдущих моделей, ВАЗ 2115 оснащен ЭБУ, который контролирует работу двигателя и системы питания. Это позволяет более точно регулировать подачу топлива и зажигание, что способствует улучшению динамических характеристик автомобиля и снижению выбросов вредных веществ.

3. Система управления топливом: ВАЗ 2115 использует инжекторную систему питания, что обеспечивает более равномерное распределение топлива по цилиндрам. Это отличие от карбюраторных систем, которые использовались в более ранних моделях, позволяет добиться лучшей производительности и экономии топлива, а также упрощает запуск двигателя в холодную погоду.

Как читать электрические схемы автомобиля

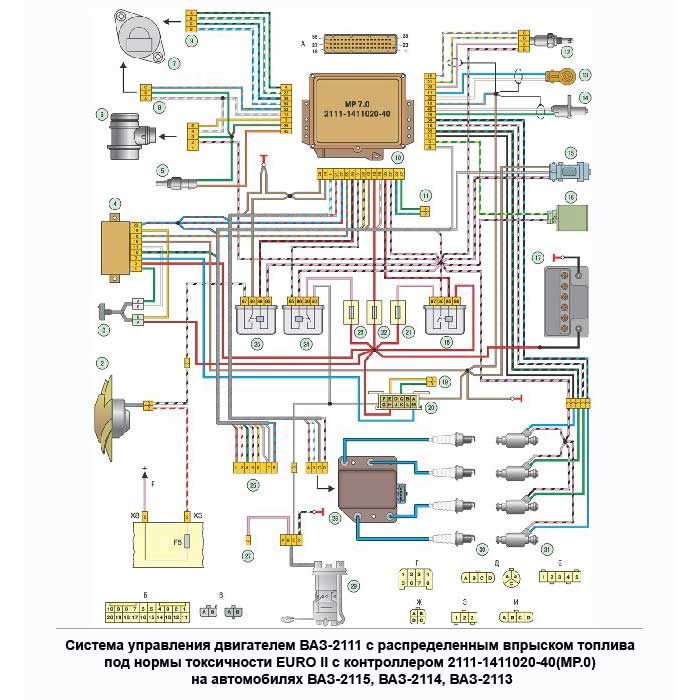

Электрооборудование автомобиля

В автомобиле используется однопроводная схема, где отрицательный полюс источников питания подключается к «массе», а положительный выводится отдельным проводом (см. также схему проводки ВАЗ 2112 с инжектором).

Из-за различных двигателей подкапотная электропроводка модели ВАЗ 2115 имеет свои особенности:

1. В версии ВАЗ 2115-20 жгуты проводов увеличены из-за установки дополнительных датчиков и электронных компонентов;
2. Изменились разъемы некоторых электрических цепей;
3. Прокладка части проводов также претерпела изменения.

Рекомендация: при замене проводки ВАЗ 2115 часто повреждаются крепежные клипсы. Не стоит игнорировать их отсутствие, так как незакрепленные провода могут оказаться слишком близко к горячему двигателю.

Защита электросетей автомобиля

Основные цепи питания электрического оборудования автомобиля ВАЗ 2115 защищены от повреждений плавкими предохранителями. Их цена невелика, зато помощь и отдача значительны. Ведь они защищают более дорогостоящее оборудование.

Исключение составляют:

1. цепь зарядки АКБ;
2. цепь зажигания;
3. цепь питания стартера и генератора.

Реализуется защита с помощью блока предохранителей, собранных в подкапотном пространстве. Все мощные потребители, такие как стартер, дворники и лампы дальнего света, подключены к бортовой сети через реле и расположены в монтажном блоке.

Справочно: на автомобиле ВАЗ 2115 применены биметаллические предохранители многоразового действия для защиты электродвигателей стеклоочистителей лобового окна, а также блок-фар головного света.

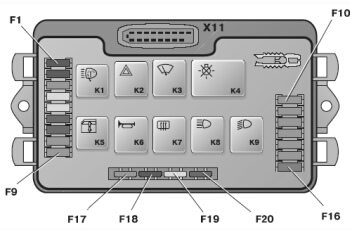

На графической схеме монтажного блока под условными обозначениями отображены:

1. F1–F20 – плавкие предохранители защиты электроцепей автомобиля;
2. К1 – реле, отвечающее за работу очистителей фар;
3. К2 – реле, отвечающее за работу аварийной сигнализации и указателей поворота;
4. К3 – реле, отвечающее за работу очистителей лобового стекла;
5. К4 – реле контроля за исправностью ламп накаливания;
6. К5 – реле, отвечающее за работу электрических стеклоподъемников;
7. К6 – реле клаксона;
8. К7 – реле, отвечающее за работу электрического обогрева заднего стекла;
9. К8 – реле, отвечающее за работу дальнего света фар;
10. К9 – реле, отвечающее за работу ближнего света фар.

Справочно: лампы накаливания противотуманок в задних фонарях вместе с контрольной лампой включения защищены отдельным плавким предохранителем.
Он расположен в салоне под торпедо в жгуте проводов возле клавиши включения противотуманного света.

Особенности обслуживания

На автомобиле ВАЗ 2115 монтажный блок выполняет роль связующего элемента между проводкой моторного отсека и проводами, которые идут в салон, на панель приборов и в заднюю часть кузова.

Условные обозначения штекеров и расположение клеммных колодок можно найти на приложенной схеме.

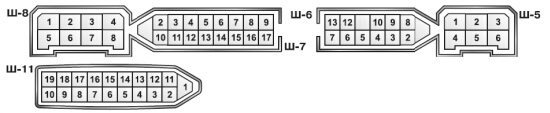

Расшифровка схемы:

1. Ш-5 и Ш-6 – колодки для подключения жгута проводов от потребителей моторного отсека;
2. Ш-7 и Ш-8 – колодки жгута проводов левого крыла, предназначенные для подключения к электросети автомобиля;
3. Ш-11 – колодка для подключения проводки от разъема на коробке воздухопритока.

Проводка в салоне также включает клеммные колодки для подключения конечных потребителей.

На следующей схеме обозначены:

1. Ш-1, Ш-4 и Ш-3, Ш-2 – колодки, соединяющие электросеть с проводкой панели приборов;
2. Ш-9 и Ш-10 – колодки, связывающие проводку электросети с потребителями задней части кузова (задний жгут проводов).

Если какая-либо группа приборов начинает функционировать нестабильно или с перебоями, стоит начать поиск причин с разъемов. Иногда достаточно слегка пошевелить их (не размыкая), чтобы проверить, насколько надежен электрический контакт.

Рекомендация: Обратите внимание на реле, установленные в монтажном блоке. Часто их неисправности на ВАЗ 2115 связаны с подгоранием контактов. Для проверки достаточно извлечь реле, снять защитную крышку и осмотреть контакты. При необходимости можно очистить их мелкозернистой шкуркой.

Выводы: Автомобиль ВАЗ 2115 оказался довольно интересным и надежным с технической точки зрения. Это и стало причиной его популярности среди отечественных автолюбителей (см. также схему электропроводки ВАЗ 21099). Главное – поддерживать его в исправном состоянии, и многие плановые технические обслуживания можно выполнять самостоятельно, используя электрические схемы из данной статьи в качестве наглядного пособия.

https://youtube.com/watch?v=T_hagzY8XxQ

Проблемы и решения в электропроводке ВАЗ 2115

Электропроводка ВАЗ 2115, как и других моделей семейства ВАЗ, может сталкиваться с различными проблемами, которые могут негативно сказаться на работе автомобиля. Одной из основных проблем является износ проводки, который может быть вызван воздействием внешних факторов, таких как влага, коррозия и механические повреждения. Эти факторы могут привести к коротким замыканиям, обрывам проводов и, как следствие, к сбоям в работе электрических систем автомобиля.

Одной из распространенных проблем является плохой контакт в соединениях. Это может происходить из-за окисления контактов, что приводит к увеличению сопротивления и, как следствие, к снижению напряжения, поступающего на различные устройства. Для решения этой проблемы рекомендуется периодически проверять и очищать контакты, а также использовать специальные средства для защиты от окисления.

Еще одной распространенной проблемой является перегрев проводки, который может быть вызван перегрузкой электрической сети. Это может произойти, если в автомобиль установлены дополнительные электрические устройства, такие как мощные фары или аудиосистемы, которые требуют значительного количества энергии. В таких случаях необходимо убедиться, что проводка соответствует требованиям по сечению и способна выдерживать увеличенные нагрузки. Установка предохранителей соответствующей мощности также поможет предотвратить перегрев и возможные пожары.

Кроме того, стоит обратить внимание на состояние изоляции проводов. Со временем изоляция может трескаться и терять свои защитные свойства, что увеличивает риск короткого замыкания. В случае обнаружения повреждений изоляции необходимо заменить поврежденные участки проводки или полностью заменить проводку, если это необходимо.

Также стоит учитывать, что некоторые проблемы могут быть связаны с неисправностью самого электрооборудования, например, генератора или аккумулятора. Неправильная работа этих компонентов может привести к нестабильному напряжению в сети, что также может вызвать проблемы с электропроводкой. Регулярная диагностика и обслуживание этих систем помогут избежать многих проблем.

В заключение, для поддержания надежной работы электропроводки ВАЗ 2115 необходимо регулярно проводить профилактические осмотры, следить за состоянием проводов и соединений, а также использовать качественные компоненты при ремонте и замене. Это поможет избежать серьезных проблем и обеспечит долгую и бесперебойную работу электрической системы автомобиля.
