В статье рассмотрим схему электропроводки автомобиля ВАЗ 2103 и дадим советы по самостоятельной замене проводки. Понимание электрической схемы важно для успешного ремонта и обслуживания, что поможет избежать ошибок и сэкономить время и деньги. Также предложим инструкции, фотографии и видео-уроки для упрощения процесса для владельцев ВАЗ 2103.
Исторический экскурс

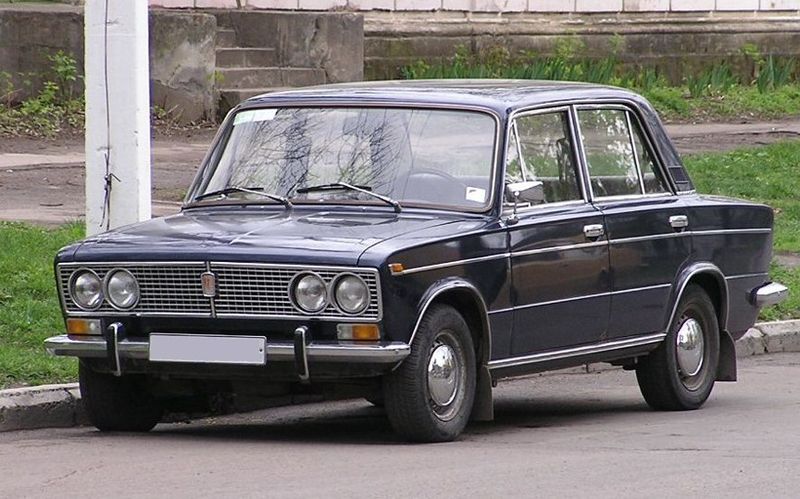

Автомобиль ВАЗ 2103 стал более престижной версией модели ВАЗ 2101, которая изначально была запланирована к производству на заводе в Тольятти в рамках общего проекта. В связи с этим:
- Около 80% узлов и компонентов автомобилей являются унифицированными;
- Дизайн отличается в соответствии с концепцией развития модели класса «люкс».
Стоимость ВАЗ 2103 была выше, что объясняется улучшениями в интерьере и экстерьере. Однако благодаря полной унификации деталей обеих моделей, себестоимость автомобилей оказалась практически одинаковой.

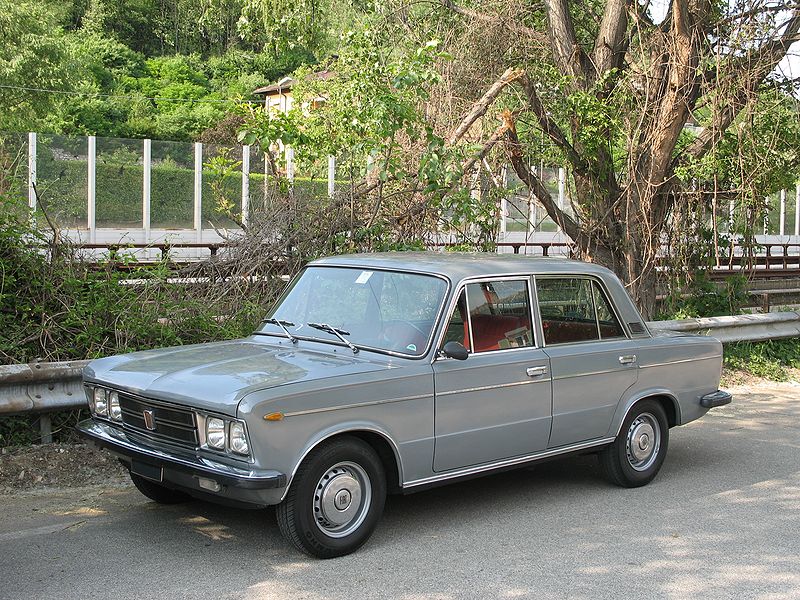

Для справки: Fiat 124, служивший прототипом для ВАЗ 2101, и Fiat 125, ставший основой для ВАЗ 2103, были значительно доработаны итальянскими инженерами по запросу советских специалистов.
Эксперты отмечают, что схема электропроводки ВАЗ 2103 требует особого внимания при ремонте и обслуживании автомобиля. Одним из ключевых моментов является правильная интерпретация цветовой кодировки проводов, что позволяет избежать ошибок при подключении. Также важно учитывать, что старение материалов может привести к ухудшению контактов, что, в свою очередь, вызывает проблемы с электрооборудованием. Специалисты рекомендуют регулярно проверять состояние изоляции проводов и соединений, чтобы предотвратить короткие замыкания. Кроме того, стоит обратить внимание на наличие дополнительных устройств, которые могут быть установлены в автомобиле, так как они могут потребовать изменений в оригинальной схеме. В целом, тщательное изучение схемы и регулярное техническое обслуживание помогут обеспечить надежную работу электросистемы ВАЗ 2103.
Внешние перемены
Изменения внешнего облика привели к тому, что проводка ВАЗ 2103 кардинально переработана. В частности:
- Применение сдвоенных фар головного света потребовало дополнительного жгута проводов в передней части автомобиля;
- Стоп-сигналы блочного типа также потребовали модернизации проводки в задней части авто;
- Повторители поворотов располагались на концах крыльев, а на лицевой части они дублировались в одном блоке с габаритными огнями. Соответственно, и электропроводка на ВАЗ 2103 была доработана с учетом этих изменений.
| Элемент схемы | Описание | Нюансы и моменты |
|---|---|---|
| Аккумуляторная батарея (АКБ) | Источник питания для всех электрических систем автомобиля. | Проверяйте уровень электролита, плотность, состояние клемм. Коррозия клемм ухудшает контакт. |
| Генератор | Вырабатывает электрический ток для питания систем и зарядки АКБ при работающем двигателе. | Проверяйте натяжение ремня генератора. Неисправность генератора приводит к разрядке АКБ. |
| Стартер | Электродвигатель, предназначенный для запуска двигателя внутреннего сгорания. | При затрудненном запуске проверьте состояние щеток, втягивающего реле и обмоток. |
| Замок зажигания | Управляет подачей питания на различные цепи автомобиля (зажигание, стартер, аксессуары). | Износ контактной группы может привести к проблемам с запуском или отключением электрооборудования. |
| Предохранители | Защищают электрические цепи от перегрузок и коротких замыканий. | Всегда используйте предохранители правильного номинала. Не используйте “жучки” (самодельные предохранители). |
| Реле | Электромагнитные переключатели, используемые для коммутации сильноточных цепей с помощью слаботочных сигналов. | Неисправность реле может привести к отказу соответствующей системы (например, фар, звукового сигнала). |
| Система зажигания | Обеспечивает искру на свечах зажигания для воспламенения топливовоздушной смеси. | Включает катушку зажигания, распределитель, свечи, высоковольтные провода. Регулярно проверяйте состояние свечей и проводов. |
| Освещение (фары, габариты, поворотники) | Обеспечивает видимость автомобиля и информирует других участников движения. | Проверяйте работоспособность всех ламп. Неисправность может быть вызвана перегоревшими лампами, плохим контактом или неисправностью переключателя. |
| Звуковой сигнал | Используется для предупреждения об опасности. | Проверяйте надежность крепления и контактов. Неисправность может быть вызвана окислением контактов или поломкой самого сигнала. |
| Очиститель ветрового стекла (дворники) | Обеспечивает чистоту лобового стекла. | Проверяйте состояние щеток, работоспособность моторчика и переключателя. |
| Обогрев заднего стекла | Предотвращает запотевание и обледенение заднего стекла. | Проверяйте целостность нитей обогрева. Неисправность может быть вызвана обрывом нитей или неисправностью реле/кнопки. |
| Приборы панели (спидометр, тахометр, указатели) | Информируют водителя о состоянии автомобиля. | Проверяйте работоспособность всех приборов. Неисправность может быть вызвана обрывом проводки, неисправностью датчиков или самих приборов. |
| Электродвигатель отопителя | Обеспечивает подачу теплого воздуха в салон. | Проверяйте работоспособность моторчика и переключателя скоростей. |
| Проводка и разъемы | Соединяют все электрические компоненты. | Регулярно осматривайте проводку на предмет повреждений, перетираний, окисления. Плохой контакт в разъемах – частая причина неисправностей. |
Интересные факты
Вот несколько интересных фактов о схеме электропроводки ВАЗ 2103:
-
Упрощенная схема: ВАЗ 2103, как и многие автомобили того времени, имеет довольно простую электрическую схему, что делает её удобной для диагностики и ремонта. Это особенно важно для владельцев старых автомобилей, которые предпочитают самостоятельно заниматься обслуживанием.
-
Общая масса проводки: ВАЗ 2103 использует относительно небольшое количество проводов по сравнению с современными автомобилями. Это связано с отсутствием сложных электронных систем и большого количества датчиков, что упрощает как конструкцию, так и обслуживание.
-
Проблемы с коррозией: Одним из распространенных нюансов, связанных с электропроводкой ВАЗ 2103, является коррозия контактов и проводов. Это может привести к сбоям в работе электрооборудования. Регулярная проверка и очистка соединений могут значительно продлить срок службы электросистемы автомобиля.
Эти факты подчеркивают как простоту, так и потенциальные проблемы, с которыми могут столкнуться владельцы ВАЗ 2103 при работе с электропроводкой.
Внутренние различия электросхем
В отличие от стандартной модели «норма», автомобили класса «люкс», к которым относится ВАЗ 2103, требовали повышения функциональности. В частности:
- Установка электрического омывателя лобового стекла потребовала доработки электрического блока управления стеклоочистителями, расположенного на рулевой колонке;

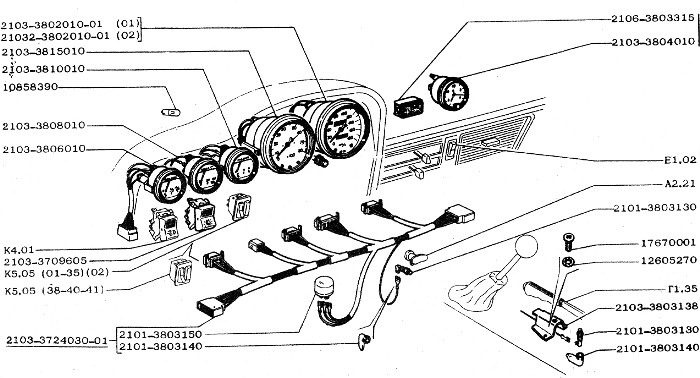

- На приборной панели появился электронный тахометр, а сама панель претерпела визуальные изменения;
- Были добавлены дополнительные контрольные лампы и электрические часы на торпедо;
- В комплектации ВАЗ 2103 установка аварийной сигнализации стала стандартом (в модели ВАЗ 2101 она отсутствовала).

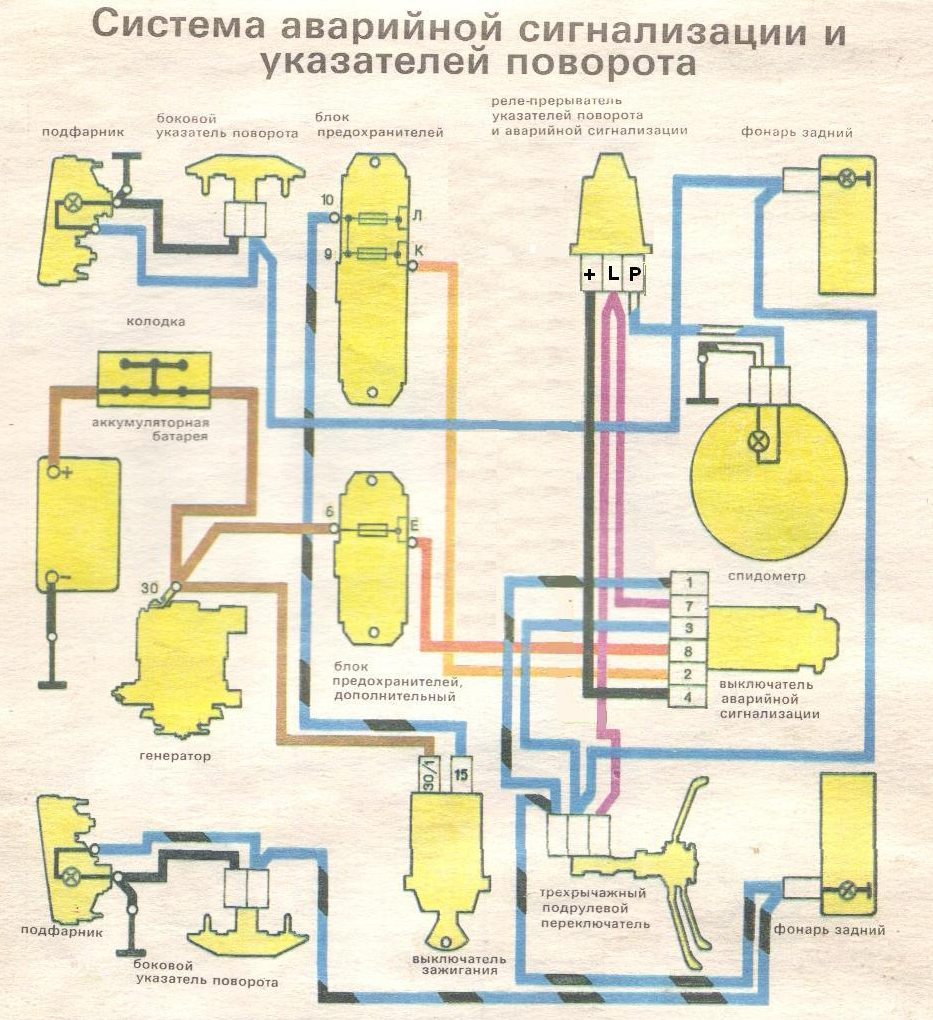

На изображении представлены следующие элементы:
Читайте также:
- Коричневым цветом обозначена цепь, идущая от клеммы аккумулятора «+» через генератор (клемма «30») и блок предохранителей (№6) к замку зажигания (контакт 30/1);
- Синим и черным цветами показана цепь от кнопки аварийной сигнализации (контакт №1 клеммной колодки) к трехрычажному подрулевому переключателю, а затем через замок зажигания (контакт 15) и блок плавких предохранителей (№10) к подфарникам и боковым повторителям поворотов;
- Розовым цветом обозначена цепь от реле прерывателя к кнопке аварийной сигнализации и трехрычажному подрулевому переключателю.
Самостоятельное обслуживание
Схема проводки ВАЗ 2103 нередко требуется для обслуживания автомобиля, например, для выявления отказа в работе той или иной цепи.
Используя схему, легко прозвонить проводку и выявить причину поломки:
- с помощью контрольной лампы;
- или с помощью электронного тестера.
В прилагаемом к автомобилю техническом руководстве наглядно показаны:
- способы подключения контрольной лампы;
- точки подсоединения к клеммам «+» узлов системы зажигания.
Выводы: автомобиль ВАЗ 2103 оказался не только красивым и элегантным, но и технически более совершенным. А забота автовладельцев и самостоятельное обслуживание положительным образом сказалось на его долголетии. Посмотрите видео, которым хвалятся владельцы ВАЗ 2103, и вы убедитесь в этом сами.
Давайте разбираться также в особенностях проводки ВАЗ 2114.
Советы по диагностике и ремонту электропроводки
Диагностика и ремонт электропроводки автомобиля ВАЗ 2103 требуют внимательности и аккуратности, так как электрическая система является одной из самых важных частей автомобиля. Неправильная работа электропроводки может привести к серьезным неисправностям и даже авариям. Вот несколько советов, которые помогут вам в этом процессе.
1. Используйте схемы электропроводки. Перед началом диагностики обязательно ознакомьтесь с электрической схемой вашего автомобиля. Схема поможет вам понять, как устроена система, и где могут находиться потенциальные проблемы. ВАЗ 2103 имеет достаточно простую электрическую схему, что облегчает процесс диагностики.
2. Проверка предохранителей. Первым шагом в диагностике неисправностей электропроводки является проверка предохранителей. Если какой-то из предохранителей сгорел, это может указывать на короткое замыкание или перегрузку в системе. Замените сгоревший предохранитель и проверьте, не сгорел ли он снова.
3. Используйте мультиметр. Для более точной диагностики используйте мультиметр. Он поможет вам измерить напряжение, сопротивление и ток в различных участках электропроводки. Проверьте напряжение на выходе генератора, а также на аккумуляторе. Если напряжение ниже нормы, это может указывать на проблемы с зарядкой.
4. Осмотрите проводку на наличие повреждений. Визуальный осмотр проводки может выявить явные повреждения, такие как перетирания, трещины или коррозия. Обратите внимание на места, где провода могут тереться о металлические части автомобиля, так как это часто приводит к повреждениям изоляции.
5. Проверка соединений. Убедитесь, что все соединения проводов надежны и не имеют коррозии. Ослабленные или окисленные контакты могут вызывать перебои в работе электрической системы. При необходимости очистите контакты и обеспечьте надежное соединение.
6. Тестирование компонентов. Если вы подозреваете, что какой-то компонент (например, реле, датчик или лампа) не работает, протестируйте его отдельно. Это поможет вам определить, является ли проблема в самом компоненте или в проводке.
7. Обратите внимание на заземление. Неправильное заземление может вызывать множество проблем в электрической системе. Убедитесь, что все заземляющие соединения надежны и не имеют коррозии. Проверьте, что заземляющие провода не повреждены и хорошо контактируют с кузовом автомобиля.
8. Не забывайте о безопасности. При работе с электропроводкой всегда соблюдайте меры безопасности. Отключайте аккумулятор перед началом работы, чтобы избежать короткого замыкания и поражения электрическим током. Используйте изолированные инструменты и защитные перчатки.
Следуя этим советам, вы сможете эффективно диагностировать и ремонтировать электропроводку вашего ВАЗ 2103, что поможет избежать многих проблем и продлить срок службы автомобиля.
Вопрос-ответ
Какие основные элементы входят в схему электропроводки ВАЗ 2103?
В схему электропроводки ВАЗ 2103 входят такие основные элементы, как аккумулятор, генератор, стартер, предохранители, реле, а также различные датчики и приборы, включая фары, поворотники и приборную панель. Каждый из этих компонентов играет важную роль в обеспечении надежной работы электрической системы автомобиля.
Как правильно диагностировать проблемы с электропроводкой ВАЗ 2103?
Для диагностики проблем с электропроводкой ВАЗ 2103 рекомендуется использовать мультиметр для проверки напряжения и целостности цепей. Также стоит обратить внимание на визуальный осмотр проводки на наличие повреждений, коррозии или обрывов. Если возникают проблемы с конкретными элементами, такими как фары или стартер, следует проверить соответствующие предохранители и реле.
Каковы основные рекомендации по обслуживанию электропроводки автомобиля?
Основные рекомендации по обслуживанию электропроводки ВАЗ 2103 включают регулярную проверку состояния проводов и соединений, очистку контактов от коррозии, а также замену поврежденных элементов. Также важно следить за состоянием предохранителей и реле, чтобы избежать коротких замыканий и других электрических проблем.
Советы
СОВЕТ №1
Перед началом работы с электропроводкой ВАЗ 2103 обязательно ознакомьтесь с электрической схемой автомобиля. Это поможет вам лучше понять, как устроена система и избежать ошибок при подключении или ремонте.
СОВЕТ №2
Используйте качественные материалы и инструменты. При замене проводов или соединений выбирайте изолированные клеммы и провода с хорошей изоляцией, чтобы избежать коротких замыканий и других проблем в будущем.
СОВЕТ №3
Обратите внимание на состояние предохранителей и реле. Перед началом работы проверьте их исправность, так как они играют важную роль в защите электрической системы автомобиля от перегрузок и замыканий.
СОВЕТ №4
Не забывайте о безопасности. Перед работой с электропроводкой отключите аккумулятор, чтобы избежать поражения электрическим током и повреждения компонентов автомобиля.
