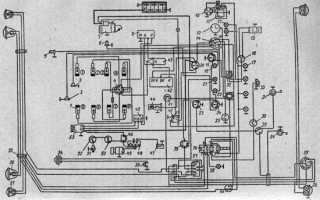

Схема электропроводки ГАЗ 53 — ключевой элемент обслуживания и ремонта этого грузовика, который использовался в различных сферах. В статье рассмотрим особенности электропроводки, предоставим видео-инструкцию по самостоятельному монтажу, а также схемы и фотографии для лучшего понимания электрической системы автомобиля. Знание схемы проводки упростит ремонт и повысит безопасность эксплуатации вашего ГАЗ 53, что особенно важно для владельцев и автолюбителей.

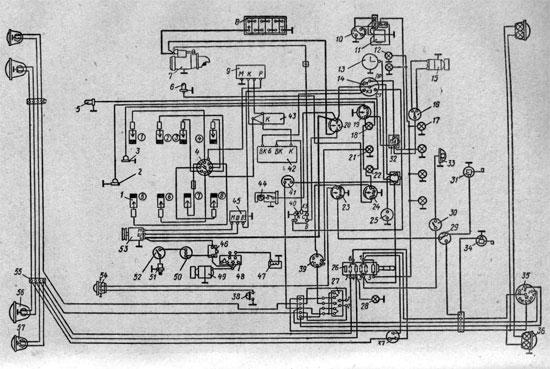

Схема электрооборудования
Прежде всего, следует подчеркнуть, что любая электрическая схема автомобиля, включая модель ГАЗ 53, включает в себя следующие компоненты:
- ГПТ – генератор переменного тока;
- КТС – контактно-транзисторная система зажигания;
- устройство для подогрева пуска;
- проводку с различным напряжением, которая соединяет все элементы в единую систему.
Важно. Электрическая схема грузовика ГАЗ-53 не предназначена для работы с нестандартными нагрузками.
Поэтому запуск двигателя запрещен в случае повреждения кабеля, соединяющего генератор с регулятором, или если он вызывает искрение.
Эксперты отмечают, что схема электропроводки ГАЗ 53 обладает рядом уникальных особенностей, которые делают её эффективной и надежной для эксплуатации. Во-первых, простота конструкции позволяет легко проводить диагностику и ремонт, что особенно важно для владельцев старых автомобилей. Во-вторых, использование качественных материалов в проводке обеспечивает долговечность и устойчивость к внешним воздействиям.
Также специалисты подчеркивают, что система электропроводки ГАЗ 53 адаптирована к различным условиям эксплуатации, что делает её универсальной для работы в различных климатических зонах. Наличие четкой схемы подключения элементов, таких как фары, генератор и стартер, упрощает процесс модернизации и установки дополнительного оборудования.
Таким образом, схема электропроводки ГАЗ 53 остается актуальной и востребованной, что подтверждается множеством положительных отзывов от владельцев и механиков.
Система зажигания
Рассмотрим для начала систему зажигания. Известно, что она батарейная, с напряжением в цепи 12 В.
Состоит она, кроме того, из следующих компонентов:
- коммутатора;
- источников, подающих ток;
- катушки;
- резистора (добавочного);
- распределителя зажигания (трамблера);
- свечей с их наконечниками;
- выключателя зажигания;
- проводки.
Отметим, что четкая работа двигателя напрямую зависит от нормального функционирования системы зажигания. Во избежание радиопомех, вызванных системой зажигания, провода снабжаются распределителем сопротивления (это касается в основном проводов ВН), а наконечники свечей зажигания – подавительными резисторами. (См. также статью Особенности схемы электропроводки ГАЗ.)
Рассмотрим теперь каждый элемент системы зажигания в отдельности и узнаем, как он функционирует.
- Свечи зажигания на ГАЗ 53 обязательно должны иметь заводской зазор в 0,85 мм. Они должны быть с нихромовым электродом – подойдут А11, А11-1, А10-H и другие. Порядок зажигания видно на фото ниже.
- Распределитель зажигания применяется в этом автомобиле такой, чтобы частота вращения его валика составляла одну минуту с бесперебойным искрообразованием. Функционирует одновременно с катушкой зажигания. Вращается валик обязательно по часовой стрелке.
- Катушка зажигания – Б114-Б или Б116 (более усовершенствованная). Формирует импульсы высокого напряжения в системе зажигания автомобиля ГАЗ 53. Имеет номинальное напряжение в 12В и вторичное напряжение – 17кВ.
- Коммутатор зажигания усиливает сигнал датчика-распределителя и катушки зажигания. (См. также статью Схема электропроводки Газель: как установить самому.)
Примечание. Чтобы соединить все вышеперечисленные детали и агрегаты электрооборудования автомобиля в единую цепь применяются провода низкого напряжения.
Они обязательно должны защищаться полихлорвиниловой изоляцией.
| Элемент схемы | Описание функции | Особенности на ГАЗ-53 |
|---|---|---|
| Аккумуляторная батарея | Источник постоянного тока для запуска двигателя и питания электрооборудования при неработающем двигателе. | Обычно 6СТ-90 или 6СТ-100, расположен под капотом справа. |
| Генератор | Преобразует механическую энергию двигателя в электрическую для питания электрооборудования и зарядки АКБ. | Г250-П1 или аналогичный, с внешним реле-регулятором. |
| Реле-регулятор | Поддерживает постоянное напряжение в бортовой сети независимо от оборотов двигателя и нагрузки. | Вибрационный или полупроводниковый, часто расположен на брызговике. |
| Замок зажигания | Коммутирует цепи стартера, зажигания и других потребителей. | Имеет несколько положений: “0” (выключено), “I” (зажигание), “II” (стартер). |
| Стартер | Электродвигатель, предназначенный для запуска двигателя внутреннего сгорания. | СТ230-А1 или аналогичный, с электромагнитным реле втягивания. |
| Система зажигания | Обеспечивает искрообразование в свечах зажигания в нужный момент. | Контактная (трамблер, катушка зажигания, прерыватель-распределитель). |
| Освещение | Фары, подфарники, задние фонари, освещение номерного знака, салона. | Фары с лампами накаливания, часто без реле на ближний/дальний свет. |
| Звуковой сигнал | Предупреждающий сигнал. | Электрический, часто с одной или двумя дудками. |
| Стеклоочиститель | Очистка ветрового стекла. | Электрический, односкоростной или двухскоростной. |
| Приборы контроля | Указатели давления масла, температуры охлаждающей жидкости, уровня топлива, амперметр. | Механические или электрические, часто с общим стабилизатором напряжения. |
| Предохранители | Защита электрических цепей от перегрузок и коротких замыканий. | Цилиндрические (патронные) предохранители в отдельных блоках. |
| Проводка | Совокупность проводов, соединяющих все элементы электрооборудования. | Однопроводная система (масса на кузов), провода в тканевой оплетке или ПВХ изоляции. |
| Реле | Электромагнитные переключатели для коммутации мощных потребителей. | Используются для стартера, иногда для фар и звукового сигнала. |
| Датчики | Передают информацию о состоянии систем автомобиля. | Датчики давления масла, температуры, уровня топлива. |
Интересные факты
Вот несколько интересных фактов о схеме электропроводки ГАЗ-53 и ее особенностях:
-
Простота и надежность: Схема электропроводки ГАЗ-53 была разработана с акцентом на простоту и надежность. Это позволило легко обслуживать и ремонтировать электросистему даже в условиях ограниченного доступа к современным инструментам и запчастям. Многие автомобилисты до сих пор ценят эту простоту, что делает ГАЗ-53 популярным среди любителей классических автомобилей.
-
Отсутствие сложной электроники: В отличие от современных автомобилей, ГАЗ-53 использует минимальное количество электроники. Это означает, что в случае поломки водителю не нужно полагаться на сложные диагностические системы. Большинство проблем можно выявить и устранить с помощью базовых знаний и инструментов.
-
Система освещения: В ГАЗ-53 применялась система освещения, которая включала в себя как стандартные лампы, так и дополнительные элементы, такие как поворотники и стоп-сигналы. Это было довольно прогрессивным решением для своего времени, так как обеспечивало большую безопасность на дороге. Система была спроектирована так, чтобы легко заменять лампы и другие компоненты, что также способствовало удобству эксплуатации.
Эти особенности делают ГАЗ-53 интересным объектом для изучения как для автолюбителей, так и для специалистов в области автомобильной электроники.
Читайте также:

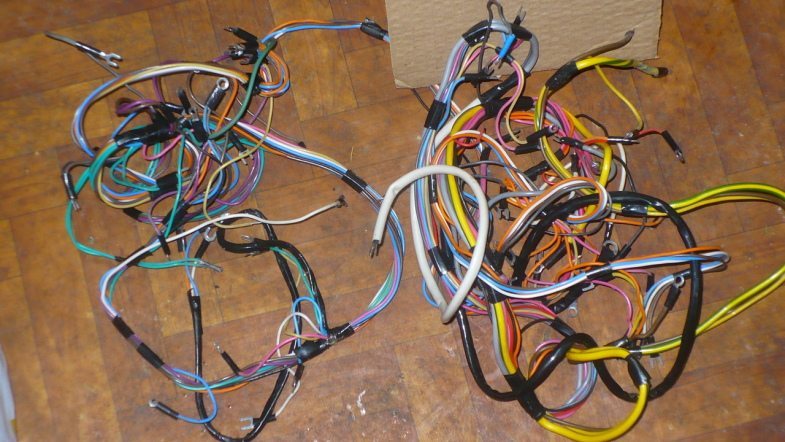

Проводка
Основные правила, которые следует соблюдать при работе с проводкой, таковы.
- Особое внимание необходимо уделять проводке автомобиля ГАЗ 53, так как она может подвергаться различным воздействиям. Если изоляция какого-либо провода повреждена, его металлическая часть может соприкасаться с кузовом, что приведет к короткому замыканию. Последствия этого могут быть весьма серьезными, включая обгорание изоляции и даже возникновение пожара.
- Необходимо помнить, что провода, даже если они хорошо изолированы, подвержены механическим воздействиям в процессе эксплуатации автомобиля. Например, возможны ситуации, когда проводка может тереться о острые края деталей автомобиля или чрезмерно провисать.
- Также важно следить за чистотой и надежностью соединений проводов с зажимами. Нужно внимательно контролировать, чтобы на провода не попадали такие вещества, как бензин или масло, которые могут повредить изоляцию и сократить срок службы проводов.
- Регулярно проверяйте исправность перемычек, которые находятся между мотором, рамой и кабиной ГАЗ 53.
Проводка автомобиля ГАЗ-53 играет ключевую роль, и даже небольшая модернизация может значительно улучшить работу двигателя. (Смотрите также статью о особенностях схемы электропроводки Газель Бизнес.)
Защита схемы электропроводки
При самостоятельном обслуживании автомобиля, производитель верно подметил возможность ошибок и предусмотрел автоматическую защиту различных элементов от короткого замыкания.
- Цепь обмотки возбуждения генератора специально защищена реле и разделительным диодом.
- В процессе функционирования двигателя контакты реле всегда размыкаются.
- Если происходит обрыв провода или короткое замыкание, ток идущий через реле увеличивается.
В заключение
В данной статье вы найдете увлекательное видео, а также фотографии и схемы, которые наглядно продемонстрируют все аспекты. Существует множество методов для проверки электропроводки и ее схем, а также различных устройств. Безусловно, производители автомобилей предусмотрели защиту ключевых компонентов, однако важно самостоятельно проводить осмотр в соответствии с рекомендациями инструкции.
Как известно, стоимость подобных услуг на станциях технического обслуживания может быть довольно высокой, и освоение навыков самостоятельной проверки поможет значительно сэкономить.
Элементы электрооборудования и их характеристики
Электропроводка автомобиля ГАЗ 53 включает в себя множество элементов, каждый из которых выполняет свою уникальную функцию. Основные компоненты электрооборудования данного автомобиля можно разделить на несколько категорий: генератор, стартер, аккумулятор, реле, предохранители, а также различные датчики и переключатели.
Генератор является ключевым элементом системы электроснабжения. На ГАЗ 53 используется генератор мощностью 12 В и 0,5 кВт, который обеспечивает зарядку аккумулятора и питание всех электрических систем автомобиля. Генератор работает на основе принципа электромагнитной индукции и состоит из статора, ротора и регулятора напряжения. Регулятор напряжения поддерживает стабильное выходное напряжение, что предотвращает перезаряд аккумулятора и повреждение электрооборудования.
-
Читайте также:
Стартер отвечает за запуск двигателя. На ГАЗ 53 используется электростартер, который работает от аккумулятора. Стартер имеет мощность около 1,5 кВт и включает в себя якорь, обмотку статора и редуктор. При включении стартера, электрический ток проходит через обмотки, создавая магнитное поле, которое приводит в движение якорь и, соответственно, запускает двигатель.
Аккумулятор служит источником электрической энергии для запуска двигателя и питания электрических систем автомобиля в момент, когда двигатель не работает. На ГАЗ 53 устанавливается свинцово-кислотный аккумулятор с номинальным напряжением 12 В и емкостью 120 Ач. Аккумулятор должен регулярно обслуживаться, включая проверку уровня электролита и зарядки, чтобы обеспечить его надежную работу.
Реле используются для управления различными электрическими цепями. Например, реле включения фар позволяет включать и выключать фары с помощью небольшого тока, что снижает нагрузку на переключатель. Реле также могут использоваться для управления другими системами, такими как обогреватели или вентиляторы.
Предохранители защищают электрические цепи от перегрузок и коротких замыканий. На ГАЗ 53 используются предохранители различных номиналов, которые устанавливаются в распределительном щите. При перегрузке предохранитель сгорает, разрывая цепь и предотвращая повреждение оборудования.
Датчики и переключатели играют важную роль в работе электрооборудования. Например, датчик уровня топлива сообщает водителю о количестве топлива в баке, а переключатель стеклоочистителей управляет работой дворников. Эти элементы обеспечивают удобство и безопасность эксплуатации автомобиля.
Каждый из этих компонентов электрооборудования ГАЗ 53 имеет свои характеристики и особенности, которые необходимо учитывать при обслуживании и ремонте автомобиля. Правильная работа всех элементов системы электроснабжения обеспечивает надежность и долговечность автомобиля в эксплуатации.
Вопрос-ответ
Какие основные компоненты входят в схему электропроводки ГАЗ 53?
В схему электропроводки ГАЗ 53 входят такие основные компоненты, как аккумулятор, генератор, стартер, реле, предохранители, а также различные датчики и переключатели. Каждый из этих элементов играет важную роль в обеспечении надежной работы электрической системы автомобиля.
Каковы особенности подключения электрооборудования в ГАЗ 53?
Особенности подключения электрооборудования в ГАЗ 53 заключаются в использовании системы с отрицательной массой, что упрощает монтаж и обслуживание. Также важно учитывать, что многие элементы имеют свои собственные предохранители, что повышает безопасность и защищает от коротких замыканий.
Как можно диагностировать проблемы в электропроводке ГАЗ 53?
Для диагностики проблем в электропроводке ГАЗ 53 рекомендуется использовать мультиметр для проверки напряжения и целостности цепей. Также стоит обратить внимание на визуальный осмотр проводов и соединений на наличие повреждений или коррозии, что может указывать на проблемы в системе.
Советы
СОВЕТ №1
Перед началом работы с электропроводкой ГАЗ 53 обязательно ознакомьтесь с электрической схемой автомобиля. Это поможет вам лучше понять расположение проводов и компонентов, а также избежать ошибок при ремонте или замене элементов.
СОВЕТ №2
Используйте качественные материалы для замены проводов и соединений. Это обеспечит надежность и долговечность электропроводки, а также снизит риск короткого замыкания или других электрических неисправностей.
СОВЕТ №3
Регулярно проверяйте состояние электропроводки на наличие повреждений, коррозии или износа. Это поможет предотвратить серьезные проблемы и обеспечит безопасную эксплуатацию автомобиля.
СОВЕТ №4
Если вы не уверены в своих навыках работы с электрикой, лучше обратиться к профессионалам. Неправильные действия могут привести к серьезным повреждениям автомобиля или даже к аварийным ситуациям на дороге.
