В статье рассмотрим схему электропроводки ГАЗ 3307, акцентируя внимание на переходной модели. Правильная электропроводка — ключ к надежной работе автомобиля, а знание ее устройства поможет избежать проблем с электрической системой. Предоставим пошаговую инструкцию по замене проводки своими руками, а также иллюстрации и видео-уроки для упрощения процесса. Эта информация будет полезна как опытным автомобилистам, так и новичкам, желающим разобраться в электрике своего автомобиля.
Особенности ГАЗ 3307
Эта модель воспринималась как промежуточная, поэтому производитель не планировал проводить значительные изменения. Она унаследовала от своего предшественника:
- Шасси;
- Двигатель;
- Кузов, включая грузовые версии;
- Ключевые элементы управления.
Эксперты отмечают, что схема электропроводки ГАЗ 3307, особенно в переходной модели, имеет свои уникальные особенности, которые необходимо учитывать при ремонте и обслуживании. В отличие от предыдущих версий, переходная модель включает в себя модернизированные компоненты, что позволяет улучшить надежность и безопасность электросистемы. Специалисты подчеркивают важность правильной интерпретации схемы, так как она может варьироваться в зависимости от года выпуска и комплектации автомобиля. Также акцентируется внимание на необходимости использования оригинальных запчастей, что способствует сохранению функциональности системы. В целом, грамотное понимание схемы электропроводки позволяет избежать многих проблем и продлить срок службы автомобиля.
Новая кабина
Новым элементом автомобиля ГАЗ 3307 была современная кабина. Она отличалась:
- Угловатым оперением капота и крыльев;
- Новой светотехникой;
- Отделкой внутреннего убранства;
- Регулируемыми сиденьями с ремнями безопасности.
Кроме того, благодаря установке на шасси новой кабины повышенной функциональности, видоизменилась и электропроводка ГАЗ 3307. Этого требовало появление на автомобиле:
- Эффективной системы вентиляции и отопления;
- Гидроусилителя рулевого управления;

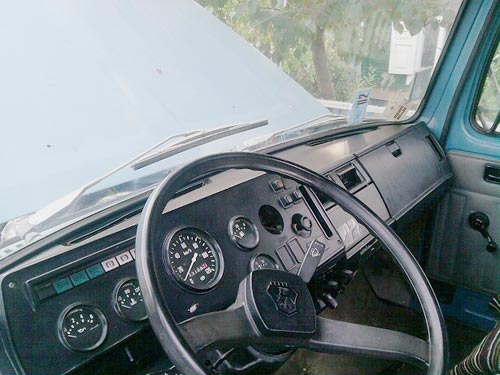

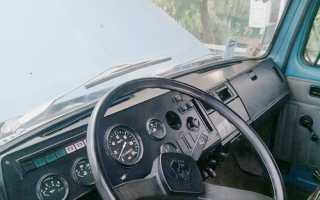

- Новой панели приборов.
| Элемент электропроводки | Особенности переходной модели ГАЗ-3307 | Примечания |
|---|---|---|
| Генератор | Часто использовались генераторы Г-250П1 или Г-250П2, характерные для более ранних моделей ГАЗ-53. | Мог быть установлен более современный генератор 1312.3771 (90А) от ГАЗ-3309, но это было реже. |
| Стартер | Обычно применялся стартер СТ-230А или СТ-230Б, аналогичный ГАЗ-53. | Встречались случаи установки редукторных стартеров от более поздних модификаций, но это скорее исключение. |
| Блок предохранителей | Мог быть как старого образца (с цилиндрическими предохранителями), так и нового (с плоскими ножевыми). | Зависело от года выпуска и конкретной партии автомобиля. Часто встречались смешанные варианты. |
| Комбинация приборов | Могла быть как старого образца (с круглыми приборами), так и нового (с прямоугольными). | Переходный период характеризовался разнообразием. Некоторые приборы могли быть заменены на более современные. |
| Жгуты проводов | Часто имели элементы от ГАЗ-53 (например, разъемы, цветовая маркировка), но с добавлением новых цепей. | Могли быть доработаны для подключения новых агрегатов (например, более мощного отопителя). |
| Система зажигания | В основном контактная, но могли встречаться и бесконтактные системы зажигания. | Бесконтактная система зажигания была признаком более поздних модификаций, но могла быть установлена на переходные модели. |
| Светотехника | Могла сочетать элементы старого и нового образца (например, фары от ГАЗ-53 и задние фонари от ГАЗ-3309). | Часто наблюдалось разнообразие в зависимости от наличия комплектующих на заводе. |
| Аккумуляторная батарея | Обычно 6СТ-90 или 6СТ-100. | Место установки и крепление могли быть адаптированы под разные типы АКБ. |
| Реле-регулятор | Мог быть как вибрационного типа (РР-362Б), так и полупроводникового (Я112А). | Переход от старых к новым типам реле-регуляторов. |
| Дополнительное оборудование | Могли быть установлены элементы, характерные для ГАЗ-3309 (например, более мощный отопитель, противотуманные фары). | Подключение такого оборудования требовало внесения изменений в штатную проводку. |
Интересные факты
Вот несколько интересных фактов о схеме электропроводки ГАЗ 3307 и особенностях переходной модели:
-
Упрощенная диагностика: Переходная модель электропроводки ГАЗ 3307 была разработана с учетом упрощения диагностики и ремонта. В ней используются стандартные разъемы и соединения, что облегчает поиск неисправностей и замену компонентов.
-
Совместимость с современными технологиями: В переходной модели электропроводки предусмотрены возможности для интеграции современных электронных систем, таких как системы управления двигателем и ABS. Это позволяет модернизировать старые автомобили, улучшая их эксплуатационные характеристики и безопасность.
-
Энергетическая эффективность: В новой схеме электропроводки применяются более эффективные методы распределения электроэнергии, что снижает потери и увеличивает надежность работы электрических систем. Это особенно важно для коммерческого транспорта, где надежность и экономия топлива играют ключевую роль.
Электрооборудование
В области электрооборудования произошли изменения, связанные с экспериментами производителя, который стремился найти оптимальный силовой агрегат. В результате модернизации была обновлена подкапотная проводка модели ГАЗ 3307.
В частности, были внесены следующие изменения:
- Автомобиль теперь оснащен генератором переменного тока модели Г250-Г2 вместо ранее используемого генератора постоянного тока.
- Для обеспечения защиты электрооборудования был установлен регулятор напряжения модели 222.3702.
Важно: запуск двигателя при наличии повреждений в кабеле от генератора к регулятору строго запрещен, так же как и проверка «на искру». Электросхема не предназначена для таких нагрузок, и любая попытка запуска или проверки может привести к ее выходу из строя.

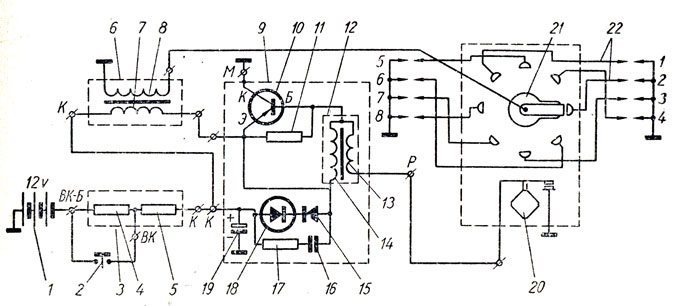

Система зажигания также претерпела небольшие изменения:
- Вместо устаревшей катушки зажигания Б114-Б была установлена более мощная Б116.
- Трамблер Р133-Б заменили на модернизированный вариант 24.3706.
- В системе появился электронный коммутатор зажигания модели ТК102А, который позже был заменен на универсальный коммутатор 13.3734 и его модификацию – 13.3734-01.
- В схеме используется резистор СЭ107, а на некоторых моделях устанавливается универсальный резистор 14.3729 (также см. схему электропроводки Газель).
Читайте также:
Способы проверки

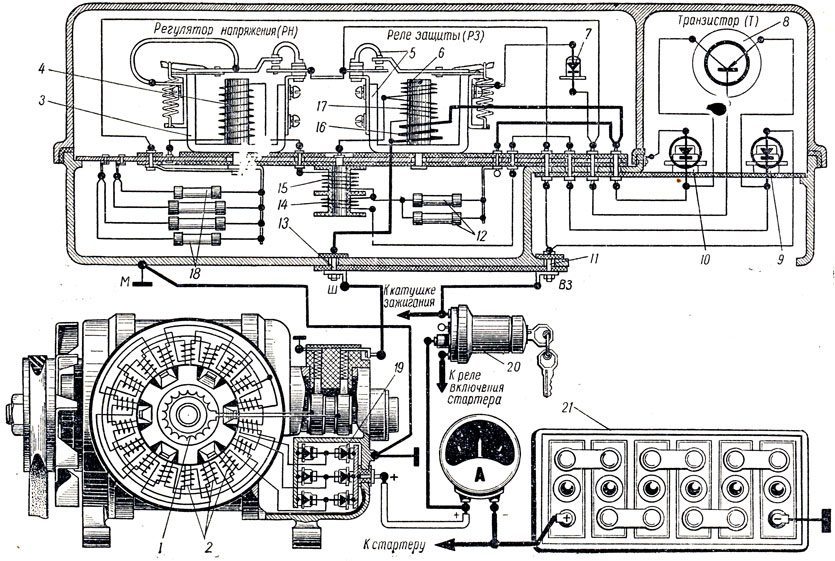

При внешнем сходстве электрооборудования, автопроизводитель резонно предполагал возможность ошибок при самостоятельном обслуживании автомобиля, цена которых была высока. Поэтому предусмотрел автоматическую защиту элементов от случайных коротких замыканий:
- Цепь обмотки возбуждения генератора защищена с помощью реле защиты, а также с помощью разделительного диода;
- Во время работы двигателя и генератора контакты реле разомкнуты;
- При обрыве провода или коротком замыкании протекающий через обмотку реле ток увеличится;
- Встречная обмотка создаст магнитное поле, сердечник втянется и разомкнет контакты реле (см. также схему электропроводки ВАЗ 2101).
Для проверки исправности защиты необходимо:
- Отключить двигатель;
- Включить зажигание;
- Подсоединить вольтметр к клемме «Ш» реле-регулятора и на «массу»;
- Поочередно нажать на якорьки РН и Р3, замыкая их контакты.
Стрелка вольтметра при исправном реле переместится на деление «0». Если этого не произойдет, транзистор неисправен и реле-регулятор подлежит замене.
Выводы
Мы надеемся, что в этом материале смогли предоставить исчерпывающее объяснение характеристик автомобиля. Видео, представленное в статье, а также детализированные электрические схемы помогут владельцам ГАЗ 3307 самостоятельно выявить неисправности в электрических цепях и восстановить их функциональные параметры (также смотрите схему электропроводки ГАЗ 3110).
Сравнение с предыдущими моделями
Схема электропроводки ГАЗ 3307, как переходной модели, имеет ряд отличий и улучшений по сравнению с предыдущими версиями автомобилей ГАЗ. Важно отметить, что изменения в электропроводке были направлены на повышение надежности, упрощение диагностики и улучшение общей функциональности системы.
Одним из ключевых аспектов, отличающих ГАЗ 3307 от его предшественников, является использование более современных компонентов. Например, в новой модели применяются более качественные проводники, которые обеспечивают меньшие потери энергии и повышенную устойчивость к внешним воздействиям. Это особенно важно для работы электрических систем в условиях повышенной влажности или загрязненности.
Также стоит отметить, что в ГАЗ 3307 была внедрена модульная система электропроводки. Это означает, что различные элементы, такие как фары, генератор и стартер, подключаются через отдельные модули, что значительно упрощает процесс замены и ремонта. В предыдущих моделях проводка была более жестко интегрирована, что усложняло диагностику и устранение неисправностей.
Важным улучшением является и система защиты от короткого замыкания. В ГАЗ 3307 установлены предохранители и реле, которые обеспечивают защиту электрических цепей. Это позволяет избежать серьезных повреждений в случае возникновения аварийной ситуации. В старых моделях подобные системы защиты были менее эффективными, что часто приводило к поломкам и дорогостоящему ремонту.
-
Читайте также:
Кроме того, в новой модели была улучшена схема подключения приборной панели. Теперь она более интуитивно понятна и позволяет легко отслеживать состояние всех систем автомобиля. В предыдущих версиях приборная панель могла быть перегружена информацией, что затрудняло восприятие данных водителем.
Наконец, стоит упомянуть о том, что схема электропроводки ГАЗ 3307 была разработана с учетом современных стандартов безопасности. Это включает в себя использование материалов, устойчивых к высокому температурному режиму, а также улучшенные изоляционные свойства проводов. В результате, новая модель демонстрирует более высокую степень безопасности по сравнению с предыдущими версиями.
Таким образом, переходная модель ГАЗ 3307 представляет собой значительный шаг вперед в области электропроводки, предлагая улучшенные характеристики, повышенную надежность и безопасность, что делает ее более привлекательной для пользователей и механиков.
Вопрос-ответ
-
- расположена на задней стойке проема правой двери кабины.
Какой коммутатор стоит на ГАЗ-3307?
Коммутатор ГАЗель, ГАЗ-3307, бесконтактный СОАТЭ 131. 3734, 12В.
Где находится номер кабины на ГАЗ-3307?
Идентификационный номер кабины нанесен на нижнем фланце правой боковины кабины. 330700 — индекс кабины, 8 — код модельного года (8 — 2008, 9 — 2009), 0045366 — порядковый номер кабины.
Советы
СОВЕТ №1
Перед началом работы с электропроводкой ГАЗ 3307, обязательно ознакомьтесь с технической документацией и схемами, предоставленными производителем. Это поможет вам лучше понять особенности переходной модели и избежать ошибок при подключении.
СОВЕТ №2
Используйте качественные материалы и инструменты для монтажа электропроводки. Это обеспечит надежность и долговечность соединений, а также снизит риск возникновения коротких замыканий и других электрических неисправностей.
СОВЕТ №3
Обратите внимание на правильную изоляцию проводов и соединений. Используйте термоусадочные трубки и изоленту, чтобы предотвратить попадание влаги и грязи, что особенно важно для эксплуатации автомобиля в сложных условиях.
СОВЕТ №4
Если у вас нет достаточного опыта в электромонтаже, лучше обратиться к профессионалам. Неправильная установка проводки может привести к серьезным проблемам, включая выход из строя электрооборудования и даже аварийные ситуации на дороге.
-
