Роторно-поршневой двигатель внутреннего сгорания (РДП) является альтернативой традиционным поршневым двигателям и имеет свои особенности и преимущества. В статье рассмотрим устройство и принцип работы РДП, а также проанализируем его конструкцию, плюсы и минусы. Эта информация будет полезна как специалистам в автомобилестроении, так и автолюбителям, интересующимся новыми технологиями.
Особенности конструкции роторно – поршневых двигателей Венкеля

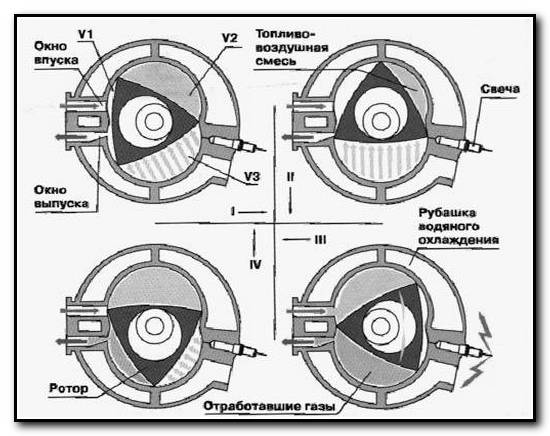

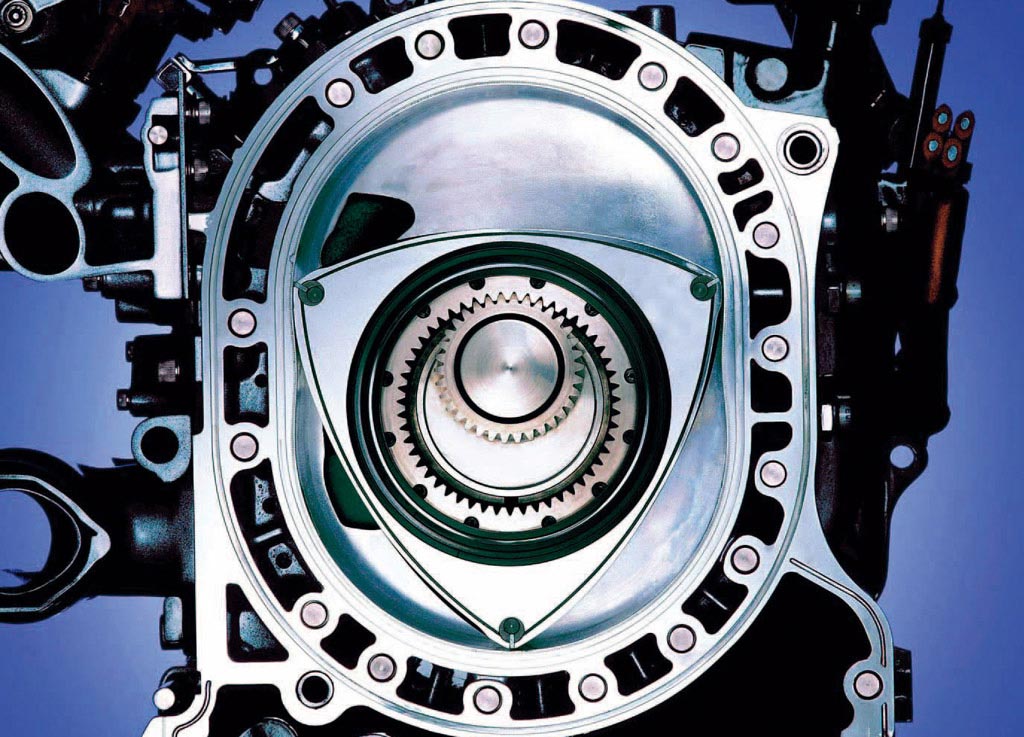

Впервые роторно-поршневой двигатель был создан в 1957 году инженерами Вальтером Фройде и Феликсом Ванкелем. В его конструкции используется ротор, жестко соединенный со специальным зубчатым колесом, которое взаимодействует со статором — неподвижной шестерней. Диаметр ротора значительно превышает диаметр статора, что позволяет зубчатому колесу обкатываться вокруг статора. Вершины граней ротора движутся по эпитрохоидальной траектории, разделяя три изменяющихся объема.
Такая конструкция выполняет все четыре такта, характерные для двигателей внутреннего сгорания, без механизма газораспределения. Камеры сгорания герметизируются пружинными лентами и пластинами, прижимаемыми к цилиндру давлением газов. Отсутствие газораспределительного механизма упрощает конструкцию роторно-поршневого двигателя по сравнению с другими типами. Исключение тяжелых компонентов, таких как шатуны и коленчатый вал, позволяет уменьшить размеры устройства и увеличить мощность. Один полный оборот двигателя соответствует одному циклу, аналогично полному обороту двухцилиндрового поршневого двигателя.
Подача топлива в камеру сгорания, смазка подвижных частей и охлаждение, а также запуск двигателя осуществляются как в обычных двигателях внутреннего сгорания. Расход топлива может варьироваться от
Эксперты в области автомобильной техники отмечают, что роторно-поршневой двигатель, несмотря на свою редкость в современных автомобилях, обладает рядом уникальных преимуществ. Во-первых, его конструкция позволяет значительно уменьшить размеры и вес по сравнению с традиционными поршневыми двигателями, что делает его привлекательным для спортивных автомобилей и мотоциклов. Во-вторых, роторно-поршневые двигатели обеспечивают высокую мощность при относительно небольшом объеме, что способствует улучшению динамических характеристик транспортных средств. Однако специалисты также указывают на некоторые недостатки, такие как повышенный расход топлива и сложность в обслуживании. В целом, роторно-поршневые двигатели остаются интересным направлением для дальнейших исследований и разработок, особенно в контексте экологически чистых технологий.
Видео – Принци работы РДП
| Преимущество роторно-поршневого двигателя | Недостаток роторно-поршневого двигателя | Применение роторно-поршневого двигателя |
|---|---|---|
| Компактность и легкость | Высокий износ ротора и статора | В малолитражных автомобилях (раньше) |
| Высокая плавность работы | Сложность изготовления и высокая стоимость | В компрессорах и насосах |
| Высокий крутящий момент на низких оборотах | Проблемы с герметизацией рабочей камеры | В генераторах |
| Отсутствие клапанов | Сложность системы смазки | В мотопомпах |
| Высокий КПД при определенных режимах работы | Ограниченный ресурс работы | В некоторых видах спецтехники |
Интересные факты
Вот несколько интересных фактов о роторно-поршневых двигателях:
-
Конструкция и принцип работы: Роторно-поршневые двигатели, такие как двигатель Ванкеля, имеют уникальную конструкцию, где ротор вращается внутри овальной камеры. Это позволяет достичь более компактных размеров и меньшего веса по сравнению с традиционными поршневыми двигателями, при этом обеспечивая высокую мощность.
-
Высокая мощность и обороты: Роторно-поршневые двигатели способны развивать высокие обороты и мощность благодаря своей конструкции. Они могут работать на более высоких оборотах, чем многие поршневые двигатели, что делает их популярными в спортивных автомобилях и мотоциклах.
-
Проблемы с надежностью и экономичностью: Несмотря на свои преимущества, роторно-поршневые двигатели имеют некоторые недостатки, такие как более высокий расход топлива и проблемы с надежностью. Например, они могут быть более подвержены износу уплотнительных колец, что может привести к утечкам масла и снижению эффективности.
Преимущества и недостатки РДП
Преимущества
- Двигатель отличается низким уровнем вибраций благодаря сбалансированной конструкции, что делает поездки на легких транспортных средствах более комфортными.
- Он демонстрирует отличные динамические характеристики, разгоняя автомобиль на первой передаче до 100 км/ч при низкой нагрузке. Двигатель может работать на высоких оборотах до 8000 об/мин.
- Легкие движущиеся элементы и ротор, обеспечивающий мощность на протяжении всего оборота, позволяют достичь высокой удельной мощности. Например, роторно-поршневой двигатель объемом 1.3 литра выдает 220 л.с., в то время как обычный поршневой с тем же объемом — не более 100 л.с.
- В роторно-поршневых двигателях всего 20-30 деталей, в отличие от сотен в традиционных. Размеры и вес РПД значительно меньше, чем у двигателей с шатунами и коленчатым валом.
Недостатки
- Соединение ротора с выходным валом через эксцентрический механизм создает высокое давление между трущимися частями, что приводит к перегреву и ускоренному износу. Регулярная замена масла и уплотнительных элементов необходима для увеличения срока службы двигателя, иначе возможны поломки.
- Линзовидная форма камеры сгорания при малом объеме создает большую площадь, что приводит к образованию лучистой энергии, негативно влияющей на работу двигателя и вызывающей перегрев. Это снижает КПД и не позволяет полностью использовать потенциал.
- На низких передачах двигатель потребляет больше топлива, чем обычные ДВС.
- Быстрый износ уплотнителей и вращающихся деталей может привести к утечке масла в камеру сгорания, что делает выхлоп токсичным и сокращает срок службы двигателя. Проблему частично решают высоколегированные стали при производстве РПД.
- Строгие требования к геометрии деталей требуют высокоточного оборудования для их изготовления, что усложняет и удорожает процесс производства.
Где применяют роторно-поршневые двигатели?
Изначально, разработка роторно-поршневых двигателей велась для спортивных автомобилей. Ведь для гоночных автомобилей не столь важен большой ресурс, так как ремонт поршневых двигателей тоже требовался и после первого заезда.
- Читайте также:
В серийном производстве РПД устанавливался на автомобили немецкого производства. Это был седан представительского класса NSU Ro 80. Автомобиль для своего времени был достаточно современным, так как имел привлекательный дизайн и хорошие аэродинамические свойства. Однако, ввиду серьезных недостатков роторно-поршневых двигателей, связанных со слишком частым техническим обслуживанием, получил отрицательную оценку, в связи с чем, стал оснащаться обычными поршневыми двигателями. Это связано с тем, что двигатель приходил в негодность уже после 50 тысяч километров, что являлось малоэкономичным показателем.
В настоящее время роторно-поршневые двигатели изготавливают только два завода в мире – это ВАЗ (Россия) и Mazda (Япония).
Будущее роторно-поршневых двигателей: тенденции и перспективы
Роторно-поршневые двигатели, известные также как двигатели Ванкеля, представляют собой уникальную альтернативу традиционным поршневым двигателям. Их конструкция и принцип работы обеспечивают ряд преимуществ, которые могут сыграть ключевую роль в будущем автомобильной и авиационной промышленности. В последние годы наблюдается возрождение интереса к этим двигателям, что связано с несколькими важными тенденциями и перспективами.
Одной из основных тенденций является стремление к повышению эффективности и снижению выбросов. Роторно-поршневые двигатели обладают меньшим количеством движущихся частей по сравнению с поршневыми, что снижает механические потери и увеличивает общую эффективность. Современные технологии, такие как прямой впрыск топлива и турбонаддув, позволяют значительно улучшить характеристики двигателей Ванкеля, что делает их более конкурентоспособными на фоне традиционных решений.
Кроме того, роторно-поршневые двигатели имеют компактные размеры и легкий вес, что делает их привлекательными для применения в малых и легких транспортных средствах, а также в электрических и гибридных автомобилях. В условиях растущего интереса к экологически чистым технологиям, такие двигатели могут стать идеальным решением для производителей, стремящихся сократить углеродный след своих автомобилей.
Перспективы развития роторно-поршневых двигателей также связаны с их возможностью работы на альтернативных видах топлива. Исследования показывают, что такие двигатели могут эффективно использовать водород, что открывает новые горизонты для создания экологически чистого транспорта. Водородные роторно-поршневые двигатели могут стать важным шагом к достижению углеродной нейтральности в транспортной отрасли.
Однако, несмотря на все преимущества, роторно-поршневые двигатели сталкиваются с определенными вызовами. Одним из основных является проблема надежности и долговечности. Износ роторных компонентов может привести к снижению производительности и увеличению затрат на обслуживание. Поэтому разработка новых материалов и технологий, направленных на повышение надежности, является важным направлением исследований.
В заключение, будущее роторно-поршневых двигателей выглядит многообещающе благодаря их уникальным характеристикам и способности адаптироваться к современным требованиям рынка. С учетом текущих тенденций в области экологии и технологий, можно ожидать, что роторно-поршневые двигатели займут свое место в будущем транспортной отрасли, предлагая эффективные и устойчивые решения для различных приложений.
Вопрос-ответ
Что такое роторно-поршневой двигатель и как он работает?
Роторно-поршневой двигатель, также известный как двигатель Ванкеля, представляет собой тип внутреннего сгорания, в котором используется ротор вместо традиционных поршней. Ротор имеет треугольную форму и вращается внутри овального корпуса, создавая камеры сгорания, которые изменяются по объему. Это позволяет двигателю работать более плавно и эффективно, обеспечивая высокую мощность при меньших размерах и весе.
Каковы преимущества роторно-поршневого двигателя по сравнению с традиционными поршневыми двигателями?
Одним из основных преимуществ роторно-поршневого двигателя является его компактность и легкость, что позволяет снизить общий вес автомобиля. Кроме того, такие двигатели имеют меньше движущихся частей, что снижает вероятность механических неисправностей и упрощает обслуживание. Они также обеспечивают более высокую мощность на единицу объема, что делает их привлекательными для спортивных автомобилей.
Какие недостатки имеют роторно-поршневые двигатели?
Несмотря на свои преимущества, роторно-поршневые двигатели имеют и недостатки. Одним из них является высокая степень износа уплотнений, что может привести к утечкам масла и снижению эффективности. Также они, как правило, менее экономичны по сравнению с традиционными поршневыми двигателями, что может привести к большему расходу топлива. Кроме того, роторно-поршневые двигатели могут иметь более высокие выбросы вредных веществ, что ограничивает их использование в некоторых странах.
Советы
СОВЕТ №1
Изучите принцип работы роторно-поршневого двигателя. Понимание основных механизмов, таких как ротор, камера сгорания и процесс сжатия, поможет вам лучше оценить его преимущества и недостатки по сравнению с традиционными поршневыми двигателями.
СОВЕТ №2
Обратите внимание на особенности обслуживания роторно-поршневого двигателя. Регулярная проверка уровня масла и состояния уплотнительных колец может значительно продлить срок службы двигателя и улучшить его производительность.
СОВЕТ №3
При выборе автомобиля с роторно-поршневым двигателем учитывайте его топливную эффективность и выбросы. Хотя такие двигатели могут быть мощными, они часто требуют больше топлива и могут иметь более высокие выбросы, чем традиционные двигатели.
СОВЕТ №4
Исследуйте рынок запчастей и сервисов, специализирующихся на роторно-поршневых двигателях. Из-за их специфики может быть сложнее найти необходимые детали и квалифицированный сервис, поэтому заранее ознакомьтесь с доступными ресурсами.
