Ремонт коленчатого вала — ключевая процедура, продлевающая срок службы двигателя и улучшая его работу. В статье рассмотрим основные виды ремонта коленвала: шлифовка, рихтовка, чистка каналов и балансировка. Также поделимся советами по выполнению этих процедур самостоятельно. Эти знания помогут автолюбителям сэкономить на ремонте и повысить эффективность автомобиля.
Виды ремонта коленвала
Перед ремонтом необходимо провести диагностику и проверить узлы и компоненты двигателя. Ремонт коленчатого вала включает следующие этапы:
- шлифовка,
- рихтовка,
- полировка,
- восстановление шкива,
- очистка каналов,
- замена подшипников,
- балансировка.
Эксперты в области автомобильной техники подчеркивают важность качественного ремонта коленвала для обеспечения надежной работы двигателя. Они отмечают, что коленвал является одним из ключевых элементов, отвечающих за преобразование линейного движения поршней в вращательное движение, что критично для функционирования автомобиля. При повреждении коленвала, например, из-за перегрева или механических ударов, необходимо проводить его восстановление с использованием современных технологий, таких как шлифовка и хонингование. Специалисты рекомендуют обращаться только в проверенные сервисные центры, где используются высококачественные материалы и оборудование. Это не только продлевает срок службы двигателя, но и предотвращает более серьезные поломки, которые могут привести к значительным затратам на ремонт. В конечном итоге, грамотный подход к ремонту коленвала обеспечивает безопасность и эффективность работы автомобиля.

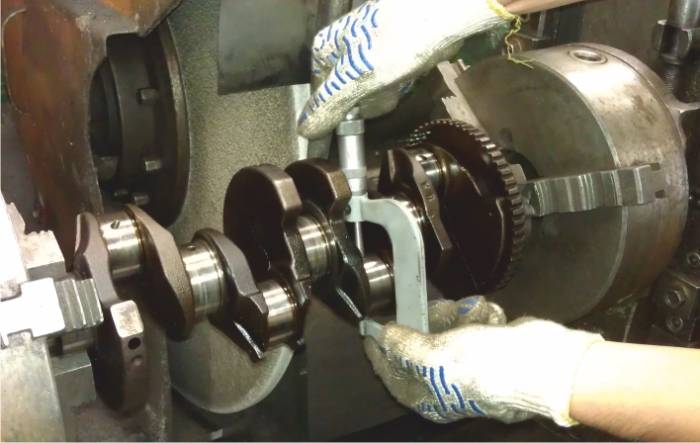

Шлифовка
Шлифовка коленвала может выполняться только квалифицированным специалистом на профессиональном высокоточном токарном оборудовании. При выполнении операции допускаются погрешности в пределах 0,015 мм от заданных параметров. Перекос осей шеек для максимально эффективной работы шатунных подшипников не должен превышать диапазон 0,03-0,05 мм. Допустимые погрешности при калибровке формы по устранению овальности и конусности шеек коленвала соответствуют величинам в пределах 0.005 мм. Чтобы сберечь вышеописанную точность, нужно выполнять обработку только на специальном оборудовании, которое доступно в авторемонтных мастерских.
Шлифовка поверхности под сальником позволяет значительно продлить его ресурс работы. Для данной операции также требуется специальное высокоточное оборудование. Допустимое биение поверхности как под задний, так и передний сальник не должно превышать значение в 0,01 мм. Уровень шероховатости не должен превышать значение Ra равное 0,16 мкм.
| Причина повреждения коленвала | Тип ремонта | Стоимость ремонта (условная) |
|---|---|---|
| Износ подшипников | Замена подшипников, шлифовка шеек | 10 000 – 30 000 руб. |
| Задиры на шейках | Шлифовка шеек, полировка | 15 000 – 40 000 руб. |
| Излом коленвала | Замена коленвала | 50 000 – 150 000 руб. |
| Трещины в коленвале | Сварка, последующая обработка | 20 000 – 60 000 руб. |
| Деформация коленвала | Ректификация, правка | 25 000 – 70 000 руб. |
| Коррозия | Пескоструйная обработка, покраска | 5 000 – 15 000 руб. |
Интересные факты
Вот несколько интересных фактов о ремонте коленвала:
-
Точность и балансировка: Ремонт коленвала требует высокой точности, так как даже небольшие отклонения могут привести к вибрациям и повреждениям двигателя. После ремонта коленвал часто балансируется, чтобы обеспечить его стабильную работу на высоких оборотах.
-
Методы восстановления: Существует несколько методов восстановления коленвалов, включая шлифовку, наплавку и использование специальных покрытий. Например, при шлифовке удаляются изношенные участки, а при наплавке добавляется новый материал для восстановления геометрии.
-
Срок службы: Правильный ремонт коленвала может значительно продлить срок службы двигателя. В некоторых случаях восстановленный коленвал может прослужить столько же, сколько и новый, если ремонт выполнен качественно и с использованием современных технологий.

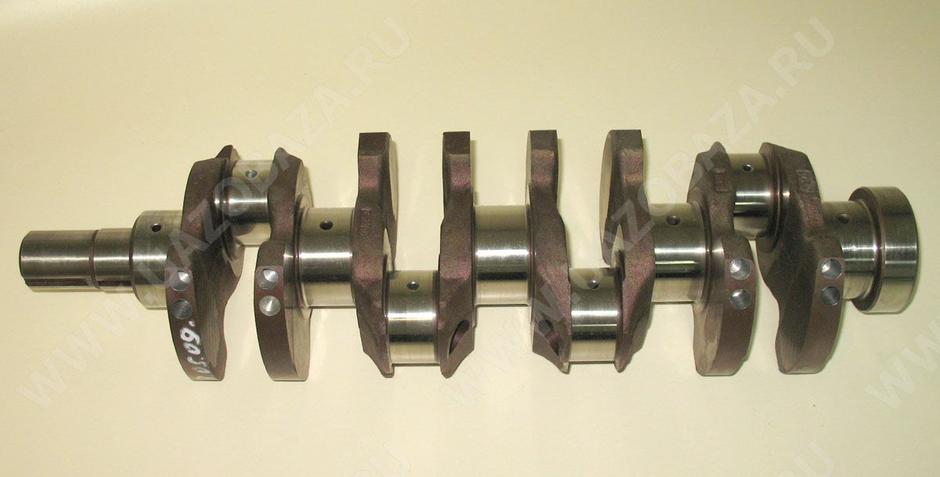

Рихтовка
Рихтовка коленвала проводится при серьезных повреждениях поверхности детали. Если деформация превышает 0,07 мм, требуется обработка на специализированном прессовом оборудовании. Проблемы возникают из-за многократного перегрева подшипников. При максимальных нагрузках деформация может достигать 0,2 мм, а в некоторых случаях — около 1,0 мм. Избыточный нагрев искривляет ось коленвала, искажая его поверхности. Рихтовка снижает дефекты до 0,05-0,08 мм, а шлифовка минимизирует их до приемлемого уровня.
Ремонт шкива коленвала начинается с тщательной очистки детали. При поломке или дефектах производится замена шкива.

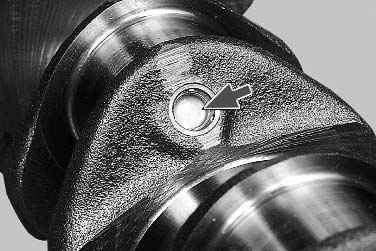

Чистка каналов
Чистка масляных каналов и замена заглушек является обязательной процедурой. Эти сегменты демонтируются и подвергаются тщательной очистке. Наиболее эффективным способом считается продувка под большим давлением сжатым воздухом. Такая процедура позволяет достичь максимальной чистоты каналов подачи масла, тем самым повысить надёжность системы. В завершение устанавливаются новые заглушки.
Замена подшипника
Замена подшипника повышает надёжность коробки передач. Этот элемент поддерживает первичный вал КПП. Изношенный подшипник начинает шуметь, что вызывает дискомфорт.

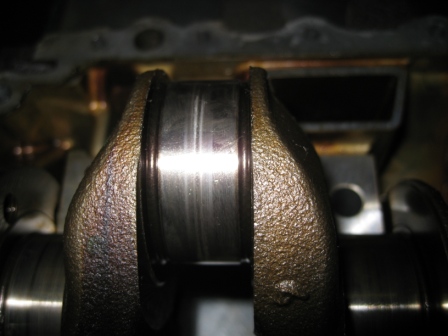

Полировка
Обработка поверхности для упорных полуколец. Износ данной поверхности является неизбежным дефектом, который возникает в процессе длительной эксплуатации автомобиля. Такая деформация вызывает увеличенное осевое смещение вала, из-за чего значительно возрастает нагрузка на ШПГ (шатунно-поршневую группу). В процессе каждого выжима сцепления система получает разную нагрузку. В итоге происходит преждевременный износ ремня или цепи ГРМ. Это в конечном результате сказывается на ресурсе силового агрегата. После этой процедуры необходимо установить новые полукольца в соответствии с изменёнными размерами.
Полирование шеек является немаловажной операцией, которая позволяет достичь высокой чистоты поверхности. Тем самым обеспечивается максимальная работоспособность системы и отсутствие малейших сбоёв. Полировка также позволяет значительно снизить износ вкладышей. При этом ремонтные вкладыши коленвала заменяются при соответствующем износе.
В процессе эксплуатации коленвала происходит постепенное изнашивание масляной накатки. Исправить данный дефект можно только полным её восстановлением. Для достижения максимального результата процедуру рекомендуется выполнять на специальном станке.

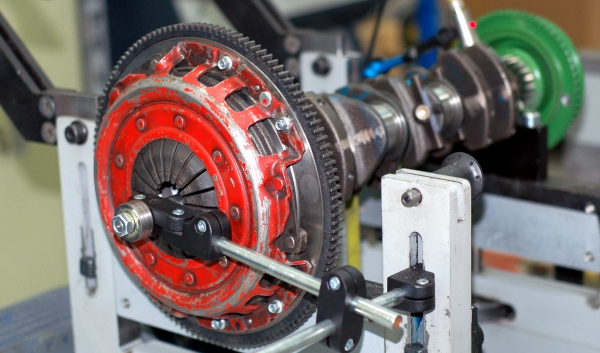

Балансировка
Балансировка коленчатого вала проводится после устранения деформаций или при значительном биении посадочной поверхности под маховик относительно коренных шеек. Эта процедура необходима для многих силовых агрегатов, особенно для моторов, где балансировка коленвала выполняется вместе с маховиком и корзиной.
В этом тексте представлены советы и рекомендации, которые помогут понять процессы и объемы ремонта коленчатого вала.
Читайте также:
Проверка на трещины и дефекты
Перед началом ремонта коленвала необходимо провести тщательную проверку на наличие трещин и других дефектов. Это критически важный этап, так как любые повреждения могут привести к серьезным последствиям в работе двигателя.
Первым шагом в проверке коленвала является визуальный осмотр. Необходимо внимательно изучить поверхность коленвала на предмет видимых трещин, сколов или других повреждений. Особое внимание следует уделить местам, где коленвал подвергается наибольшим нагрузкам, таким как шейки под подшипники и места крепления шестерен.
Если визуальный осмотр не выявил явных дефектов, следует провести более глубокую диагностику с использованием специальных методов. Одним из наиболее распространенных методов является магнитопорошковая дефектоскопия. Этот метод позволяет выявить скрытые трещины и дефекты, которые не видны невооруженным глазом. Процесс заключается в нанесении на поверхность коленвала магнитного поля и специального порошка, который прилипает к местам с дефектами, образуя видимые указатели.
Также можно использовать ультразвуковую дефектоскопию. Этот метод основан на использовании ультразвуковых волн, которые проходят через материал коленвала. При наличии трещин или других дефектов волны будут отражаться иначе, что позволит специалисту определить наличие повреждений и их местоположение.
После проведения дефектоскопии следует оценить степень повреждений. Если трещины незначительные и находятся в допустимых пределах, возможно, коленвал можно будет отремонтировать. В противном случае, если повреждения серьезные, может потребоваться замена коленвала.
Важно отметить, что даже если визуальный осмотр и дефектоскопия не выявили серьезных повреждений, рекомендуется провести проверку геометрии коленвала. Это можно сделать с помощью специального оборудования, которое позволяет измерить отклонения от нормы. Неправильная геометрия может привести к неравномерному износу подшипников и другим проблемам в работе двигателя.
В заключение, проверка коленвала на трещины и дефекты является важным этапом в процессе его ремонта. Использование различных методов диагностики позволяет выявить даже скрытые повреждения, что в конечном итоге способствует повышению надежности и долговечности двигателя.
Вопрос-ответ
Каковы основные признаки неисправности коленвала?
Основные признаки неисправности коленвала включают посторонние звуки при работе двигателя, вибрации, снижение мощности, а также утечки масла. Если вы заметили эти симптомы, рекомендуется обратиться к специалисту для диагностики.
Как проходит процесс ремонта коленвала?
Процесс ремонта коленвала обычно включает его демонтаж, осмотр на наличие повреждений, шлифовку или замену подшипников, а также балансировку. В некоторых случаях может потребоваться замена коленвала, если он сильно поврежден.
Сколько времени занимает ремонт коленвала?
Время ремонта коленвала зависит от степени повреждения и сложности работы, но в среднем это может занять от нескольких часов до нескольких дней. Рекомендуется заранее обсудить сроки с мастером.
Советы
СОВЕТ №1
Перед началом ремонта коленвала обязательно проведите полную диагностику двигателя. Это поможет выявить все возможные проблемы и определить, действительно ли требуется ремонт коленвала или достаточно заменить некоторые детали.
СОВЕТ №2
Используйте только качественные запчасти и инструменты при ремонте коленвала. Некачественные детали могут привести к повторным поломкам и значительно сократить срок службы двигателя.
СОВЕТ №3
Обратите внимание на правильную установку коленвала. Убедитесь, что все крепления затянуты с нужным моментом, а также проверьте, что все уплотнения и сальники установлены правильно, чтобы избежать утечек масла.
СОВЕТ №4
После завершения ремонта проведите обкатку двигателя, следуя рекомендациям производителя. Это поможет выявить возможные проблемы на ранней стадии и предотвратить серьезные поломки в будущем.
