Ремонт карбюратора своими руками от А до Я: полезные советы и рекомендации

В статье рассмотрим ремонт карбюратора своими руками: от устройства этого элемента до диагностики перед ремонтом. Узнаете, как выявить неисправности, какие инструменты и материалы понадобятся, а также получите пошаговые инструкции для восстановления работоспособности карбюратора. Информация будет полезна как опытным автомобилистам, так и новичкам, желающим сэкономить на ремонте и освоить новые навыки в обслуживании автомобиля.

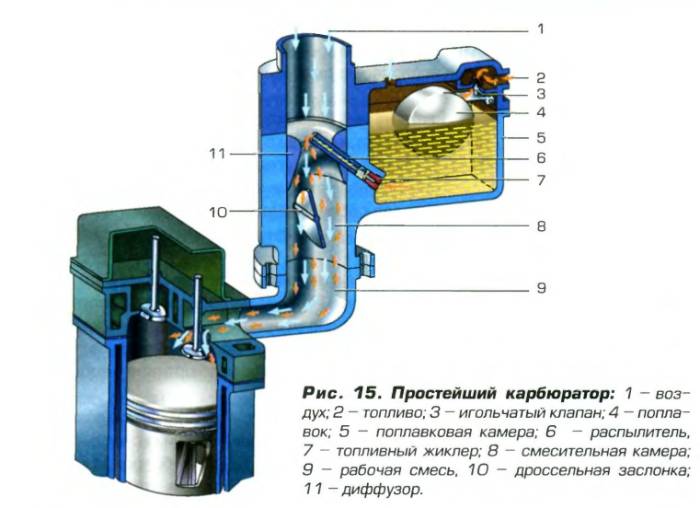

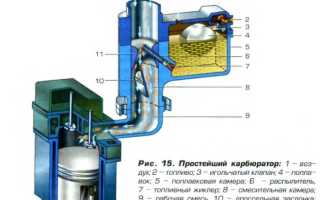

Как устроен карбюратор

Карбюратор включает смесительную камеру, где поток воздуха от фильтра к впускному коллектору создает разряжение в распылителях. Это разряжение способствует подаче топлива в камеру, где оно смешивается с воздухом, образуя топливовоздушную смесь. Скорость воздуха в смесительной камере зависит от оборотов двигателя и положения дроссельной заслонки. При увеличении оборотов двигателя разряжение во впускном коллекторе усиливается, а при меньшем нажатии на педаль газа количество воздуха, проходящего через камеру, уменьшается.

Устройство карбюратора (Специально для АВТОмладенцев)

Эксперты в области автосервиса утверждают, что ремонт карбюратора своими руками — это задача, с которой может справиться любой, кто обладает базовыми навыками работы с инструментами. Они подчеркивают, что прежде всего необходимо ознакомиться с устройством карбюратора и его принципом работы. Это позволит избежать распространенных ошибок и сэкономить время.

Специалисты рекомендуют тщательно очищать все детали перед сборкой, так как загрязнения могут привести к неправильной работе устройства. Также важно следить за состоянием прокладок и уплотнителей, которые могут требовать замены.

Кроме того, эксперты советуют использовать качественные запчасти и инструменты, чтобы обеспечить долговечность отремонтированного карбюратора. В заключение, они отмечают, что, несмотря на сложность процесса, успешный ремонт карбюратора может стать не только полезным навыком, но и источником гордости для автолюбителя.

ВСЕ ЭТАПЫ РЕМОНТА КАРБЮРАТОРА СОЛЕКС.

Дополнительные системы карбюратора

Такая примитивная конструкция карбюратора хорошо работает лишь в небольшом диапазоне оборотов двигателя и положении дроссельной заслонки. При увеличении нагрузки на мотор или изменении положения заслонки, состав топливовоздушной смеси перестает соответствовать режиму работы двигателя. В результате чего падает мощность, возрастает износ деталей двигателя и расход топлива. Чтобы улучшить работу карбюратора на переходных и отличных от оптимального режимах, используют различные системы, которые регулируют подачу топлива в смесительную камеру.

• Ускорительный насос

При резком нажатии на педаль газа скорость движения воздуха через смесительную камеру, а также объем топливовоздушной смеси, поступающий в каждый из цилиндров, резко возрастает, но «трубка Вентури» не успевает подать необходимое количество топлива из-за высокой инерционности всей системы. Поэтому на небольшой промежуток времени, пока разряжение в распылителях не вынудит топливо быстрей проходить через жиклеры, смесь окажется сильно переобедненной.

Такая смесь горит гораздо быстрей, чем сбалансированная, поэтому вместо плавного сгорания во время всего рабочего такта, происходит взрыв. При таком сгорании топливовоздушной смеси выделяющаяся тепловая энергия не может эффективно преобразовываться в крутящий момент коленчатого вала, поэтому выхлопные газы начинают искать выход из цилиндра. Это приводит к перегреву и разрушению клапанов и поршней, прорыву большого количества газов в картер и снижению компрессии мотора.

Чтобы компенсировать недостаток топлива используют ускорительный насос, впрыскивающий горючее, количество которого прямо пропорционально скорости и углу открытия дроссельной заслонки. Благодаря тому, что топливо впрыскивается непосредственно в смесительную камеру, оно эффективно перемешивается с воздухом и обеспечивает необходимое соотношение топливовоздушной смеси.

• Система пуска двигателя

При пуске холодного двигателя топливовоздушная смесь горит несколько иначе, чем в прогретом моторе, поэтому в карбюраторе устанавливают пусковое устройство. Оно ограничивает подачу воздуха в смесительную камеру и увеличивает открытие дроссельной заслонки, благодаря чему смесь получается переобогащенной

• Система холостого хода

При работе двигателя на холостых оборотах дроссельная заслонка почти закрыта, поэтому образование смеси на этом режиме происходит иначе, чем обычно. Воздух и топливо через жиклеры холостого хода поступают по каналам внутри карбюратора в пространство непосредственно за дроссельной заслонкой и смешиваются во впускном коллекторе. Также на карбюратор устанавливают экономайзер принудительного холостого хода, который отсекает подачу топлива при оборотах двигателя свыше 2500 тысяч в минуту и не нажатой педали газа. Нажатие на педаль газа определяется с помощью микровыключателя, присоединенного к приводному устройству дроссельной заслонки. С микровыключателя сигнал поступает на контроллер зажигания, который и сопоставляет обороты двигателя и положение педали газа и при необходимости отключает экономайзер, из-за чего подача топлива прекращается.

• Система регулировки уровня топлива

Для того, чтобы обеспечить необходимое соотношение топливовоздушной смеси, необходимо регулировать уровень топлива. Ведь работа трубки Вентури зависит как от скорости воздуха, так и от давления топлива в районе жиклеров, которое в свою очередь зависит от уровня горючего в поплавковой камере. Система регулировки уровня топлива состоит из поплавка и игольчатого клапана. Чем больше уровень топлива в камере, тем выше поднимается пластиковый или металлический поплавок. Топливный насос подает горючее в камеру, когда его количество достигает необходимого уровня, поплавок перекрывает клапан и подача топлива прекращается. Когда уровень топлива снижается, поплавок опускается и открывает клапан, возобновляя подачу горючего в камеру.

• Главная дозирующая система

Состав топливовоздушной смеси при стабильном положении дроссельной заслонке и не полной нагрузке на двигатель, зависит от главной дозирующей системы. Она состоит из воздушного и топливного жиклеров, каналов, эмульсионной трубки (на некоторых моделях карбюраторов воздушный жиклер и эмульсионная труба совмещены) и распылителя. От состояния всех элементов главной дозирующей системы зависит состав топливовоздушной смеси и работа двигателя на большинстве режимов. В двухкамерных карбюраторах используют две дозирующие системы – первой и второй камеры. Вторая камера включается при нажатии на педаль газа больше, чем не 2/3, ее главная дозирующая система поставляет более обогащенную топливовоздушную смесь, это необходимо, чтобы обеспечить большу мощность двигателя и предотвратить детонацию топлива при высоких нагрузках на мотор.

Холостой ход и другие режимы двигателя

Интересные факты

Вот несколько интересных фактов о ремонте карбюратора своими руками:

1. История карбюраторов: Карбюраторы были изобретены в конце 19 века и использовались в автомобилях до 1980-х годов, когда их начали постепенно заменять инжекторы. Несмотря на это, многие автомобили до сих пор оснащены карбюраторами, и их ремонт является важным навыком для автолюбителей и механиков.

2. Принцип работы: Карбюратор работает по принципу создания разрежения, которое позволяет топливу смешиваться с воздухом. Это достигается за счет формы и конструкции устройства, что делает его довольно сложным для понимания, но при этом интересным для ремонта. Знание принципа работы карбюратора помогает лучше понять, какие детали могут быть причиной неисправностей.

3. Частые проблемы: Одной из самых распространенных проблем с карбюраторами является засорение жиклеров и каналов, что может привести к неправильной работе двигателя. Регулярная чистка и обслуживание карбюратора могут значительно продлить его срок службы. Многие автолюбители могут самостоятельно справиться с этой задачей, используя простые инструменты и специальные чистящие средства.

Как могут быть причины неисправностей карбюратора

Конструкция карбюратора предполагает, что при использовании качественного топлива, правильной очистке воздуха, соблюдении температурного режима, корректной настройке зажигания и исправной масляной системе, срок службы карбюратора может достигать десятилетий. Однако на практике часто встречаются проблемы. Некачественное топливо с неподходящим составом и плохая очистка приводят к засорению жиклеров и каналов, нарушая пропорции топливовоздушной смеси.

Недостаточная очистка воздуха может забивать воздушные жиклеры и ухудшать работу эмульсионных трубок. Посторонние органические растворители в топливе могут повредить пластиковый поплавок. Смесь бензина с водой создает условия для размножения бактерий, которые разъедают металлический поплавок, каналы и корпус карбюратора. Неправильная работа масляной системы может привести к попаданию частиц масла в карбюратор вместе с картерными газами. Если двигатель работает в условиях низких нагрузок, поток воздуха не удаляет масло с дроссельной заслонки, образуя тонкую пленку. Смешиваясь с пылью, остатки масла формируют наросты на заслонке, что негативно сказывается на качестве топливовоздушной смеси.

Диагностика и ремонт карбюраторов

Если двигатель начал терять мощность, неправильно или нестабильно работать, в первую очередь необходимо заменить воздушный и топливный фильтры. Если это не помогло, нужно проверить состояние мотора – измерить компрессию и правильно выставить угол опережения зажигания, а также проверить герметичность соединений топливной системы и всех вакуумных шлангов и штуцеров. И только выполнив все эти мероприятия, приступайте к диагностике карбюратора.

Отключите минусовую клемму от аккумулятора, отсоедините от карбюратора все провода, шланги и трубки. Осмотрите корпус карбюратора на предмет утечки топлива и наличие трещин. Отсоедините тяги дроссельной заслонки и системы пуска двигателя (тросик подсоса) а также, соединяющую их тягу. Несколько раз быстро и до упора поверните привод дроссельной заслонки, одновременно наблюдая за распылителем ускорительного насоса. Из носика ускорителя в смесительные камеры должна выпрыскиваться тоненькая равномерная струя бензина. Если ее нет, необходимо промыть и продуть распылители и проверить еще раз. Если бензин не появился, необходимо заменить уплотнители ускорительного насоса.

Выкрутите винты крепления верхней крышки и осторожно, стараясь не повредить поплавок (поплавки) снимите ее. Проверьте уровень топлива с помощью штангель циркуля. Оптимальный уровень и методика измерения и регулировки описаны в инструкции по эксплуатации вашего автомобиля. Проверьте работу игольчатого клапана, для чего пальцем зажмите сливную трубку, дуйте во входящую и двигайте поплавок вверх-вниз. Если клапан закрывается при поднятии поплавка вверх, то исправен. Если нет, необходимо заменить его.

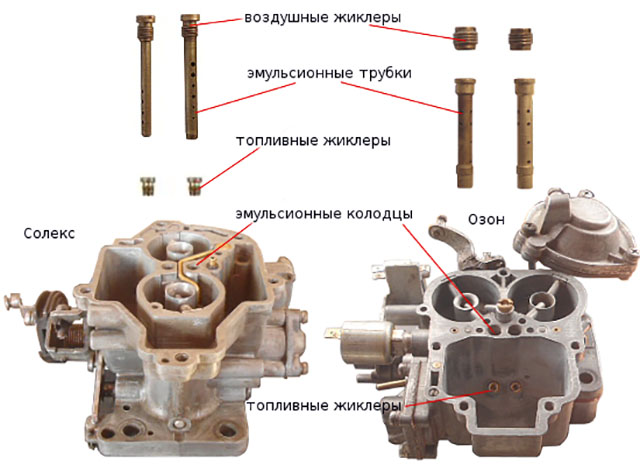

С помощью шприца откачайте весь бензин из поплавковой камеры. Если бензин грязный или на дне осадок, необходима полная промывка карбюратора. Выкрутите воздушные и топливные жиклеры. Посмотрите их на просвет, отверстия должны быть ровными, без наростов. Открутите гайки крепления нижней части и снимите карбюратор с впускного коллектора. Приложите линейку ребром к подошве карбюратора вдоль, поперек и по диагонали, чтобы определить неровность. Если изгиб подошвы превышает 0,1 мм и его можно заметить на просвет, карбюратор (или только нижнюю часть) необходимо заменить.

Осмотрите дроссельную заслонку, открывая и закрывая ее. Если на ней грязь или следы масла, весь карбюратор необходимо тщательно промыть. Если заслонка заедает при открывании и закрывании, весь карбюратор или только нижнюю часть необходимо заменить. Ремонт дроссельной заслонки может проводить только квалифицированный карбюраторщик в условиях мастерской, любая попытка самостоятельно починить этот узел приведет к его полному повреждению.

Промывка карбюратора

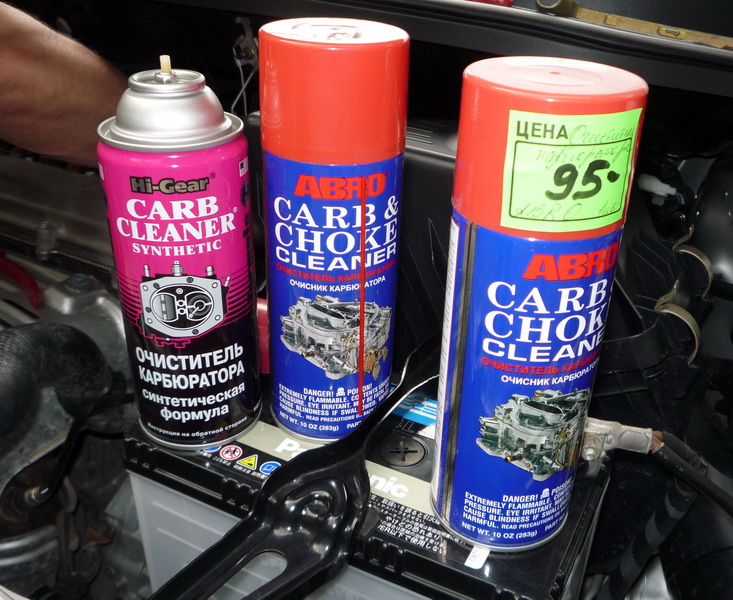

Для промывки карбюратора используйте очиститель карбюратора. Сначала выкрутите все жиклеры, включая жиклер холостого хода, и извлеките ускорительный насос. Поместите обе половинки карбюратора, распылители, эмульсионные трубки и жиклеры в контейнер с бензином на 1 см. Обработайте все каналы очистителем карбюратора и оставьте на 5-6 часов.

Затем используйте зубную щетку и бензин для очистки внешней поверхности карбюратора. Извлеките детали из контейнера и продуйте их сжатым воздухом, уделяя внимание всем каналам. С помощью очистителя карбюратора удалите загрязнения с дроссельной заслонки и несколько раз промойте и продуйте все каналы, распылители, трубки и жиклеры. Не используйте спички или зубочистки для прочистки распылителей; лучше применяйте очиститель карбюратора и, при необходимости, тонкую медную проволоку. Высушите каналы и дроссельную заслонку сжатым воздухом.

Замените прокладки между карбюратором и впускным коллектором. Установите сначала нижнюю часть, затем вставьте все жиклеры (обратите внимание на их расположение), ускорительный насос, прокладку и верхнюю часть карбюратора. Закрепите болты и подключите все трубки и тяги.

Настройка карбюратора после ремонта

После завершения ремонта карбюратора крайне важно правильно его настроить, чтобы обеспечить оптимальную работу двигателя. Настройка включает в себя регулировку смеси воздуха и топлива, а также холостого хода. В этой части статьи мы подробно рассмотрим все этапы настройки карбюратора.

1. Подготовка к настройке

Перед началом настройки убедитесь, что карбюратор установлен на двигатель и все соединения герметичны. Проверьте, что все детали карбюратора, такие как жиклеры, мембраны и прокладки, были заменены на новые. Также убедитесь, что топливная система чистая и не содержит загрязнений.

2. Регулировка смеси

Регулировка смеси воздуха и топлива — это ключевой этап настройки карбюратора. Для этого вам понадобятся следующие инструменты: отвертка, манометр (если доступен) и тахометр.

• Запуск двигателя: Запустите двигатель и дайте ему поработать на холостом ходу несколько минут, чтобы он прогрелся.
• Регулировка винта смеси: Найдите винт регулировки смеси (обычно он находится на боковой стороне карбюратора). Поверните его медленно по часовой стрелке до упора, а затем верните на 1,5-2 оборота против часовой стрелки. Это будет начальная настройка.
• Проверка работы двигателя: Увеличьте обороты двигателя и наблюдайте за его работой. Если двигатель начинает “душиться” или глохнуть, значит, смесь слишком бедная. В этом случае нужно немного открутить винт смеси. Если двигатель работает неустойчиво, смесь может быть слишком богатой, и винт нужно закрутить.

3. Регулировка холостого хода

После настройки смеси необходимо отрегулировать холостой ход. Это делается следующим образом:

• Найдите винт холостого хода: Он обычно расположен на карбюраторе и отвечает за регулировку оборотов на холостом ходу.
• Настройка оборотов: Поверните винт холостого хода, чтобы увеличить или уменьшить обороты. Оптимальные обороты для большинства двигателей находятся в диапазоне 800-1000 об/мин. Используйте тахометр для точной настройки.
• Проверка стабильности: После регулировки холостого хода дайте двигателю поработать на холостом ходу несколько минут и убедитесь, что он работает стабильно, не глохнет и не “плавает” в оборотах.

4. Тест-драйв

После завершения всех настроек проведите тест-драйв. Убедитесь, что двигатель реагирует на нажатие педали акселератора, работает плавно на всех оборотах и не проявляет признаков перебоев. Обратите внимание на расход топлива и выбросы. Если все параметры в норме, значит, настройка карбюратора выполнена успешно.

5. Заключение

Настройка карбюратора после ремонта — это важный процесс, который требует внимательности и терпения. Правильная настройка позволит вашему двигателю работать эффективно и продлит срок его службы. Если у вас возникли сложности или сомнения, не стесняйтесь обратиться к специалистам.

Вопрос-ответ

Как понять, что карбюратор нуждается в ремонте?

Существует несколько признаков, указывающих на необходимость ремонта карбюратора. Это могут быть проблемы с запуском двигателя, нестабильная работа на холостом ходу, повышенный расход топлива, а также черный или сизый дым из выхлопной трубы. Если вы заметили один или несколько из этих симптомов, стоит обратить внимание на состояние карбюратора.

Какие инструменты понадобятся для ремонта карбюратора?

Для ремонта карбюратора вам понадобятся следующие инструменты: набор ключей, отвертки (плоская и крестовая), пинцет, щетка для чистки, набор для диагностики (например, манометр), а также специальные жидкости для очистки карбюраторов. Также может понадобиться новый комплект прокладок и жиклеров, если они изношены.

Как правильно очистить карбюратор перед ремонтом?

Перед ремонтом карбюратор необходимо тщательно очистить. Для этого снимите его с двигателя и разберите на составные части. Используйте специальную жидкость для очистки карбюраторов, чтобы удалить отложения и загрязнения. Обязательно прочистите все каналы и жиклеры с помощью щетки и сжатого воздуха. После очистки дайте всем частям высохнуть перед сборкой.

Советы

СОВЕТ №1

Перед началом ремонта карбюратора обязательно ознакомьтесь с его конструкцией и принципом работы. Это поможет вам лучше понять, какие детали требуют внимания и как они взаимодействуют друг с другом.

СОВЕТ №2

Используйте качественные инструменты и запчасти. Некачественные детали могут привести к повторным поломкам и усложнить процесс ремонта. Лучше потратить немного больше времени на поиск надежных комплектующих.

СОВЕТ №3

Не забывайте о чистоте. Перед разборкой карбюратора тщательно очистите его от грязи и пыли, чтобы избежать попадания загрязнений внутрь во время ремонта. Используйте специальные чистящие средства для карбюраторов.

СОВЕТ №4

Записывайте все этапы разборки и сборки карбюратора. Это поможет вам не потерять порядок и избежать ошибок при возвращении деталей на место. Фотографии на каждом этапе могут стать отличным подспорьем.
