Реле ближнего света — ключевой элемент системы освещения автомобиля, обеспечивающий надежное функционирование фар. В статье рассмотрим, для чего нужно это устройство, как установить его самостоятельно и поделимся советами по подключению освещения и переключению на дальний свет. Узнаете, где находится реле, что делать при его перегреве, а также получите наглядные инструкции в виде фото и видео. Эта информация будет полезна как опытным автомобилистам, так и новичкам, стремящимся разобраться в устройстве своего автомобиля и повысить безопасность на дороге.
Что понадобится для проведения работ
Прежде всего, необходимо собрать все нужные материалы:
| Провода | Вам потребуется около 3 метров медного провода с изоляцией, рассчитанного на ток в 15-20 Ампер. Это критически важно, так как качество освещения во многом зависит от проводов. Не забудьте также о клеммах для надежных соединений, так как скрутки и изолента не подойдут. |
| Реле | Вам понадобятся два реле – по одному для каждой фары. Можно использовать как импортные, так и отечественные модели, их стоимость вполне приемлема. Реле легко найти в любом магазине автозапчастей, так что с покупкой не возникнет трудностей. |
| Колодка | Это устройство, в которое устанавливаются реле. Убедитесь, что реле и колодка совместимы, поэтому лучше приобретать их вместе. |
| Предохранитель | В зависимости от модели автомобиля вам понадобятся предохранители на 10 или 15 Ампер. Они должны быть с разъемами для обеспечения надежности и качества конструкции. |
Важно!
Рекомендуется иметь под рукой вольтметр для определения питающего провода, который идет к фаре. Если вы уже знаете, где он находится, то вольтметр не потребуется.
Реле ближнего света является важным элементом автомобильной электросистемы, обеспечивающим надежное управление фарами. Эксперты отмечают, что данный узел отвечает за распределение тока, что позволяет избежать перегрева проводки и продлить срок службы ламп. Установка реле может значительно повысить эффективность работы освещения, особенно в старых автомобилях, где система может быть изношена.
Для самостоятельной установки реле необходимо подготовить инструменты и материалы, такие как проводка, клеммы и сам реле. Сначала следует отключить аккумулятор, чтобы избежать короткого замыкания. Затем необходимо найти место для установки реле, обычно это делается вблизи блока предохранителей. После этого нужно подключить провода согласно схеме, обеспечивая правильное соединение с фарами и источником питания. Завершив установку, важно проверить работоспособность системы, чтобы убедиться в корректной работе ближнего света.
Описание рабочего процесса
Если на машине уже установлено реле переключения ближнего и дальнего света фар, то вам не нужно модернизировать систему, в случае возникновения проблем необходимо с помощью схемы разобраться, где находится нужный элемент для проверки его работоспособности.
Тут все просто и понятно, но если реле нет, то мы рекомендуем установить их, так как этим вы повысите надежность системы и улучшите ее работу.
| Аспект | Описание | Важность |
|---|---|---|
| Назначение реле | Реле ближнего света служит для коммутации электрической цепи фар, защищая подрулевой переключатель от перегрузки и обеспечивая стабильное напряжение на лампах. | Высокая, предотвращает выход из строя переключателя и улучшает работу фар. |
| Принцип работы | При включении ближнего света, слабый ток от переключателя подается на обмотку реле, создавая магнитное поле, которое притягивает якорь и замыкает силовые контакты, подавая ток на фары. | Средняя, понимание принципа помогает в диагностике неисправностей. |
| Преимущества использования | Увеличение срока службы подрулевого переключателя, более яркий и стабильный свет фар, возможность использования ламп большей мощности (при условии соответствия проводки). | Высокая, повышает безопасность и комфорт вождения. |
| Признаки неисправности | Отсутствие ближнего света при включении, мерцание фар, щелчки реле без включения света, перегрев подрулевого переключателя. | Высокая, своевременная диагностика предотвращает дальнейшие поломки. |
| Выбор реле | Необходимо выбирать реле, соответствующее по току и напряжению электрической системе автомобиля. Рекомендуется использовать реле с колодкой для удобства монтажа. | Высокая, неправильный выбор может привести к перегрузке и выходу из строя. |
| Инструменты для установки | Отвертки (крестовая, плоская), пассатижи, изолента, тестер (мультиметр), обжимные клещи (при необходимости), новые клеммы. | Средняя, наличие инструментов упрощает и ускоряет процесс. |
| Этапы самостоятельной установки | 1. Отключение аккумулятора. 2. Определение места установки реле. 3. Подключение управляющих контактов (от подрулевого переключателя). 4. Подключение силовых контактов (от аккумулятора через предохранитель и к фарам). 5. Проверка работоспособности. 6. Изоляция соединений. | Высокая, последовательное выполнение этапов гарантирует правильную установку. |
| Схема подключения | Обычно реле имеет 4 или 5 контактов: 30 (плюс от аккумулятора), 87 (на фары), 85 (масса), 86 (управляющий плюс от переключателя). | Высокая, правильное подключение по схеме критически важно для работы. |
| Меры безопасности | Обязательное отключение аккумулятора перед началом работ, использование предохранителя в силовой цепи, надежная изоляция всех соединений. | Высокая, предотвращает короткие замыкания, возгорания и поражение электрическим током. |
| Возможные ошибки при установке | Неправильное подключение контактов, плохой контакт, отсутствие предохранителя, использование реле неподходящей мощности. | Высокая, ошибки могут привести к неработоспособности системы или повреждению проводки. |
Интересные факты
Вот несколько интересных фактов о реле ближнего света и его установке:
-
Функция реле: Реле ближнего света служит для управления подачей электрического тока на фары автомобиля. Оно позволяет снизить нагрузку на переключатель фар, что увеличивает его срок службы. При включении фар через реле, ток проходит через него, а не через переключатель, что уменьшает вероятность перегрева и выхода из строя.
-
Установка реле: Установка реле ближнего света может значительно улучшить яркость фар. При использовании реле можно подключить более мощные лампы, так как реле способно выдерживать больший ток, чем стандартный переключатель. Это позволяет улучшить видимость на дороге, особенно в условиях плохой погоды.
-
Самостоятельная установка: Установить реле ближнего света самостоятельно не так сложно, как может показаться. Для этого потребуется минимальный набор инструментов и материалов: само реле, провода, предохранитель и клеммы. Важно правильно подключить реле к системе автомобиля, следуя схеме, чтобы избежать короткого замыкания и других электрических проблем.
Подготовительные мероприятия
При выполнении работ своими руками убедитесь, что у вас есть все необходимые инструменты и материалы, после чего можно приступать к процессу:
- Сначала установите автомобиль в удобном для работы месте, чтобы ничто не мешало вам. Идеальным вариантом будет гараж, но если его нет, можно выполнить все действия на улице;
- В первую очередь откройте капот, затем включите ближний свет и с помощью тестера определите питающий провод. Процесс довольно прост: измеряйте напряжение на каждом контакте, где оно присутствует – именно там подведено электропитание;
- Далее отключите зажигание и снимите клемму с аккумулятора, чтобы избежать возможных неприятностей в процессе работы;
-

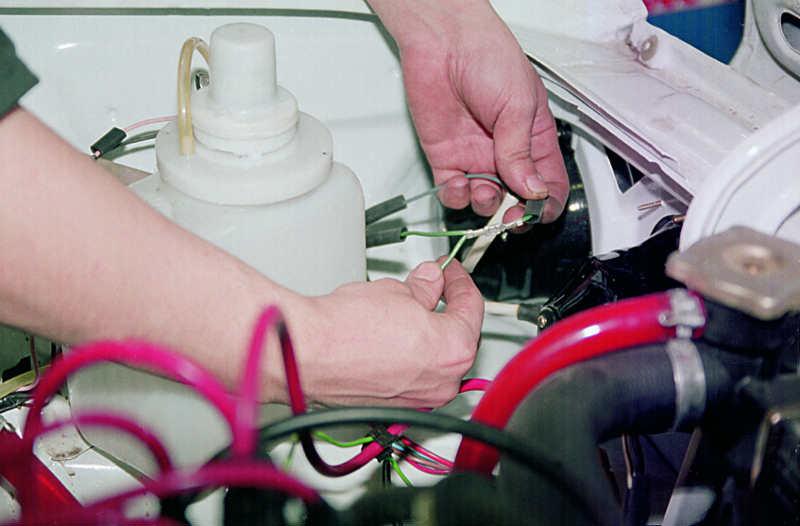

Затем отсоедините разъем от фары ближнего света и попытайтесь извлечь питающий провод. Если это удалось – отлично, если нет – перекусите жилу, зачистите ее и обожмите клеммой. Все открытые участки лучше всего изолировать с помощью кембрика;
-
Также необходимо подключить длинный провод к положительной клемме аккумулятора. Как именно это сделать, зависит от особенностей вашего автомобиля, решите, как осуществить это наиболее надежно и качественно. Этот провод аккуратно прокладывается от аккумулятора к фаре. Лучше всего использовать штатную гофру или прикрепить его к жгуту проводов снаружи автомобиля, главное – чтобы он не болтался;

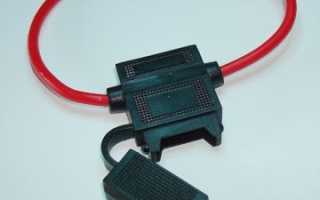

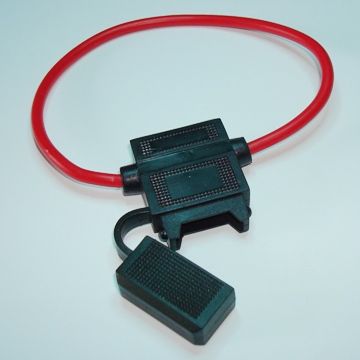

- В любом месте питающего провода установите предохранитель. Вы сами должны определить, где он будет наиболее защищен от неблагоприятных воздействий, важно, чтобы в случае необходимости вы могли легко к нему добраться.
Подключение

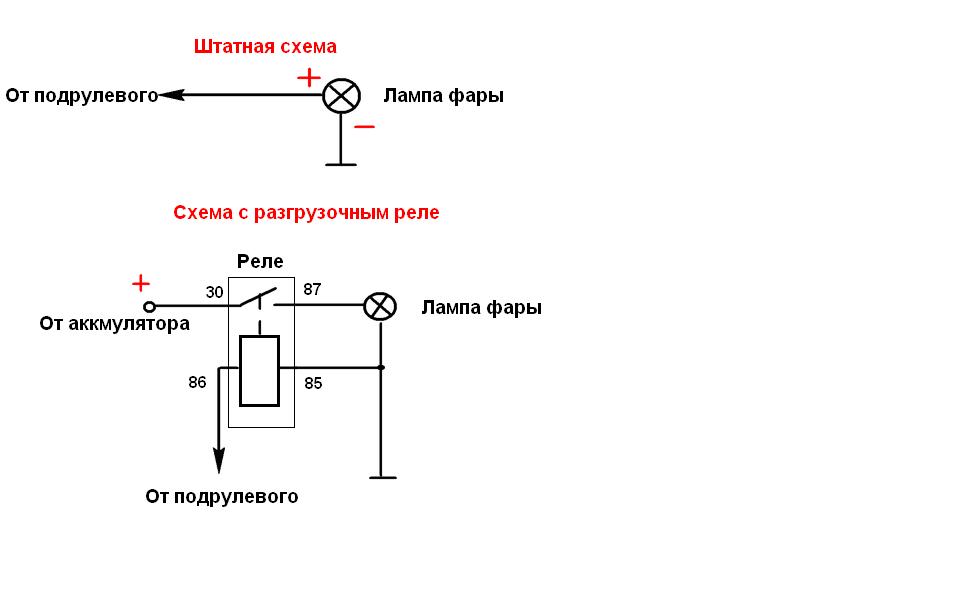

Инструкция по подключению реле довольно проста и понятна, для начала ознакомьтесь со схемой, чтобы разобраться в конструкции.
- В первую очередь берется провод небольшой длины на массу, проще всего его присоединить к массе на фишке подключения лампы, это самый простой и быстрый вариант (чаще всего это сдвоенный коричневый провод);
- Теперь нужно присоединить все провода к реле, рассмотрим работу на примере реле от ВАЗа: к 86-й клемме подключается провод с подрулевого переключателя, линия, идущая от разъема лампы, присоединяется к 87-й, масса ставится на 85-ю, а питающий провод с аккумулятора располагается на клемме №30. Все соединения делаются с использованием фишек – никаких скруток и изоленты;
- Заранее определитесь, где будет располагаться реле, нельзя ставить его около двигателя, так как если данный узел постоянно греется, то срок его службы значительно сокращается.
Совет!
Можно расположить реле и рядом с аккумулятором, все зависит от того, что удобнее в вашем случае.
Вывод
Реле играет ключевую роль в системе ближнего света, защищая элементы управления от перегрузок и уменьшая потери тока, поступающего к фарам. Теперь ток будет поступать напрямую через реле, а не через переключатель. В данном видео вы найдете дополнительную информацию по этой теме.
Советы по выбору реле ближнего света
При выборе реле ближнего света необходимо учитывать несколько ключевых аспектов, чтобы обеспечить надежную и безопасную работу системы освещения вашего автомобиля. Вот основные рекомендации, которые помогут вам сделать правильный выбор.
1. Совместимость с автомобилем: Перед покупкой реле убедитесь, что оно совместимо с моделью вашего автомобиля. Разные автомобили могут использовать различные типы реле, поэтому важно проверить техническую документацию или проконсультироваться с профессионалом.
2. Номинальная сила тока: Реле ближнего света должно соответствовать требованиям по силе тока, который будет проходить через него. Обычно для автомобильных фар используются реле с номиналом от 20 до 40 ампер. Убедитесь, что выбранное вами реле может выдерживать максимальную нагрузку, чтобы избежать перегрева и выхода из строя.
3. Качество и надежность: Выбирайте реле от известных производителей, которые зарекомендовали себя на рынке. Качественные компоненты обеспечивают долговечность и стабильную работу. Обратите внимание на отзывы других пользователей и рейтинг товара.
4. Тип реле: Существуют различные типы реле, такие как электромеханические и полупроводниковые. Электромеханические реле более распространены и просты в установке, тогда как полупроводниковые могут предложить более высокую скорость переключения и меньшие размеры. Выбор зависит от ваших предпочтений и требований к системе.
5. Дополнительные функции: Некоторые реле могут иметь дополнительные функции, такие как защита от перенапряжения или встроенные предохранители. Эти функции могут повысить безопасность и надежность работы системы освещения.
6. Цена: Не стоит экономить на реле, так как это может привести к серьезным проблемам в будущем. Однако и слишком высокая цена не всегда гарантирует качество. Сравните цены на разные модели и выберите оптимальный вариант, который соответствует вашему бюджету и требованиям.
Следуя этим советам, вы сможете выбрать реле ближнего света, которое обеспечит надежную и безопасную работу вашей системы освещения, а также продлит срок службы всех компонентов автомобиля.
Читайте также:
Вопрос-ответ
Для чего нужно реле на фары?
Основная функция реле — передавать питание от аккумулятора или генератора к тем системам, которые нуждаются в более высоком напряжении или силе тока, чем может выдержать обычный переключатель или управляющий сигнал.
Как подключить реле?
Контакт 30 служит источником питания для реле, а контакт 86 служит переключателем для этого контакта. Контакт 85 — заземляющий контакт, а контакт 87 — контакт, подключенный к устройству. При подаче питания через контакт 86 цепь замыкается, и источник питания подключается через контакт 30. Этот ток затем питает устройство, подключенное к контакту 87.
Куда устанавливается реле?
Реле напряжения. Устройство устанавливают в распределительном щитке после вводного защитного автомата. У большинства моделей реле напряжения три настраиваемых параметра: максимально допустимое напряжение, минимально допустимое напряжение и время отключения.
Зачем нужно реле простыми словами?
Реле используются, когда необходимо управлять электрической цепью с помощью сигнала малой мощности или когда несколько цепей должны управляться одним сигналом. Реле обеспечивают полную электрическую изоляцию между управляющей и управляемой цепями.
Советы
СОВЕТ №1
Перед началом установки реле ближнего света обязательно ознакомьтесь с электрической схемой вашего автомобиля. Это поможет избежать ошибок при подключении и обеспечит правильную работу системы освещения.
СОВЕТ №2
При выборе реле обратите внимание на его характеристики, такие как максимальная нагрузка и тип подключения. Используйте реле, рекомендованное производителем вашего автомобиля, чтобы гарантировать совместимость и надежность.
СОВЕТ №3
Перед подключением реле обязательно отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электрической системы автомобиля. После завершения установки не забудьте проверить работу ближнего света.
СОВЕТ №4
Если у вас нет опыта работы с электрическими системами, лучше обратиться к специалисту. Неправильная установка реле может привести к серьезным проблемам с освещением и электрической системой автомобиля.
