Сборка сварочного аппарата своими руками — это полезный процесс, который позволяет сэкономить и создать устройство, соответствующее вашим потребностям. В статье рассмотрим ключевые аспекты создания сварочного аппарата: выбор компонентов, схемы подключения и безопасность. Эти рекомендации помогут избежать распространенных ошибок и сделать сборку более эффективной, а также обеспечат надежность и долговечность вашего оборудования.
Особенности
Важно понимать, что создание сварочного аппарата своими руками имеет смысл только при наличии определенных компонентов. Это связано с тем, что, хотя собрать базовую модель устройства не представляет особой сложности, необходимые материалы могут быть довольно дорогими. Таким образом, если закупать их по отдельности исключительно для сборки данного прибора, итоговая стоимость может оказаться сопоставимой с ценой нового брендового инструмента, который, безусловно, будет иметь лучшие технические характеристики по сравнению с самодельным сварочным аппаратом.
При сборке сварочного аппарата своими руками эксперты рекомендуют учитывать несколько ключевых аспектов. Во-первых, важно выбрать качественные компоненты, такие как трансформаторы и диоды, которые обеспечат надежность и долговечность устройства. Во-вторых, необходимо правильно рассчитать мощность аппарата в зависимости от планируемых задач, чтобы избежать перегрева и повреждений. Также стоит обратить внимание на систему охлаждения, так как перегрев может значительно сократить срок службы сварочного аппарата. Не менее важным является соблюдение правил безопасности: использование защитных очков и перчаток, а также правильная изоляция электрических соединений. Наконец, эксперты советуют тщательно изучить схемы и инструкции, чтобы избежать ошибок в процессе сборки.
https://youtube.com/watch?v=B0mSXNHs_04
Конструкция
Основу рассматриваемого инструмента составляет трансформатор, служащий источником энергии. Он представляет собой две катушки медного провода, намотанные на сердечник из металла. Причем катушки различаются по количеству витков. Та из них, которая подключается к электросети, называется первичной. Во вторичной катушке при этом возникает ток меньшего напряжения, но большего ампеража благодаря индукции.
Нужно учитывать, что сварочный аппарат, имеющий малую силу тока, производит низкокачественную сварку, в то время как чрезмерно большая сила тока приводит к сжиганию электродов и резке металла.
Сварочный аппарат можно оснастить трансформатором, например, от СВЧ-печи. Однако так как на его вторичной обмотке возникает напряжение около 2000 вольт, необходимо внести некоторые изменения в конструкцию своими руками с целью понижения напряжения, а именно сократить число витков.
Для понижения напряжения вторичную обмотку распиливают в двух местах и вытаскивают из катушки. При этом нужно соблюдать осторожность, чтобы не повредить первичную обмотку. Затем вторичную обмотку перематывают более толстым проводом либо проводом ПЭВ с эмалевой изоляцией или термобумагой толщиной 0,05 мм. Желательно использовать третий вариант, так как это позволяет избежать возникновения скин-эффекта, проявляющегося в случае применения обычного провода. Он состоит в вытеснении высокочастотных токов, что приводит к перегреву проводника.
Созданную обмотку покрывают тонкоизоляционным лаком. Такие параметры, как количество витков и толщина, вычисляют для каждой модели трансформатора. Однако выведены и оптимальные значения: толщина обмотки — 0,3 мм, ширина — 40 мм, толщина провода — 0,5-0,7 мм.
Если в наличии отсутствует трансформатор от СВЧ-печи или какого-либо другого прибора, можно собрать его своими руками. Для этого потребуется сердечник с поперечным сечением 25-55 см² из трансформаторного железа, отличающегося высокой магнитной проницаемостью, медный провод длиной в несколько десятков метров, изоляционные материалы.
Что касается провода, наилучшим вариантом считают термостойкий провод из меди со стеклотканевой, х/б или в крайнем случае резиновой изоляцией. Можно сделать изоляцию своими силами. Для этого нужно нарезать изоляционный материал полосками по 2 см и обернуть ими провод.
Окончательный этап – пропитка электротехническим лаком. Чем качественнее изоляция, тем ниже возможность перегрева инструмента. Параметры обмотки рассчитывают на основе технических характеристик прибора. Выходное напряжение холостого хода самодельного сварочного аппарата колеблется от 60 до 65 В, рабочее напряжение — от 18 до 24 В. При самой высокой мощности и электроде диаметром 4 мм мощность во вторичной обмотке составляет 3,5-4 кВт, в первичной — около 5 кВт, с учетом потерь. Ток при этом составляет около 25 А.
Количество витков определяют на основе напряжения с учетом площади сечения сердечника магнитопровода в 2 см. На 1 В при качественном проводе приходится 0,9 — 1,1 витков. Общее количество получают путем деления уровня напряжения на частоту. Таким способом рассчитывают показатели для обеих обмоток. На основе этого можно определить требуемую длину провода путем умножения длины одного витка на их общее количество. При этом нужно взять некоторый запас.
Перед намоткой катушек нужно сделать каркасы из текстолита или электротехнического картона, которые свободно надеваются на сердечник. Между первичной и вторичной намотками необходимо проложить изоляцию в виде стеклоткани, электротехнического или обычного картона.
| Аспект | Что нужно учитывать | Почему это важно |
|---|---|---|
| Тип сварочного аппарата | Трансформаторный (AC), инверторный (DC), полуавтомат (MIG/MAG) | Определяет сложность сборки, стоимость компонентов, тип свариваемых металлов и качество шва. |
| Мощность и ток сварки | Максимальный сварочный ток, рабочий цикл (ПВ), напряжение холостого хода | Влияет на толщину свариваемого металла, производительность и безопасность. Недостаточная мощность приведет к некачественному шву. |
| Электрическая схема | Выбор схемы (например, на основе трансформатора, инвертора), расчет компонентов (транзисторы, диоды, конденсаторы, дроссели) | Определяет эффективность, надежность и безопасность аппарата. Ошибки в схеме могут привести к поломке или поражению током. |
| Компоненты | Качество трансформатора (если трансформаторный), силовые транзисторы (для инвертора), диоды, конденсаторы, радиаторы, вентиляторы, управляющая электроника | Влияет на долговечность, стабильность работы и безопасность. Дешевые или некачественные компоненты могут быстро выйти из строя. |
| Корпус и охлаждение | Материал корпуса (металл, пластик), размеры, наличие вентиляционных отверстий, мощность вентиляторов, площадь радиаторов | Обеспечивает защиту внутренних компонентов от повреждений и перегрева. Недостаточное охлаждение приведет к выходу аппарата из строя. |
| Безопасность | Заземление, изоляция, защита от перегрузки, короткого замыкания, перегрева, наличие предохранителей | Критически важно для предотвращения поражения электрическим током, пожаров и повреждения оборудования. |
| Измерительные приборы и индикация | Амперметр, вольтметр, индикаторы состояния (питание, перегрев) | Позволяют контролировать параметры сварки и состояние аппарата, что важно для качественного шва и своевременного обнаружения проблем. |
| Подключение к сети | Тип розетки (220В, 380В), сечение кабеля, наличие УЗО | Обеспечивает безопасное и надежное подключение аппарата к электросети. Неправильное подключение может привести к перегрузке сети или пожару. |
| Сварочные кабели и держатели | Сечение кабелей, длина, качество изоляции, тип держателя электрода и клеммы массы | Влияет на потери мощности, удобство работы и безопасность. Недостаточное сечение кабелей приведет к их перегреву и падению напряжения. |
| Опыт и навыки | Наличие базовых знаний в электротехнике, умение читать схемы, навыки пайки и монтажа | Определяет успешность сборки и безопасность. Без достаточных знаний и навыков сборка может быть опасной и неэффективной. |
Интересные факты
Вот несколько интересных фактов, которые могут быть полезны при сборке сварочного аппарата своими руками:
-
Выбор трансформатора: Один из ключевых компонентов сварочного аппарата — трансформатор. При его выборе важно учитывать не только мощность, но и тип охлаждения. Например, масляные трансформаторы обеспечивают лучшую теплоотдачу и могут работать на более высоких токах, что увеличивает эффективность сварки.
-
Система защиты: При сборке сварочного аппарата необходимо предусмотреть защитные механизмы, такие как автоматические выключатели и предохранители. Это не только продлевает срок службы устройства, но и обеспечивает безопасность пользователя, предотвращая перегрев и короткие замыкания.
-
Регулировка тока: Возможность регулировки сварочного тока — важный аспект, который нужно учитывать. Это можно реализовать с помощью реостата или электронного контроллера. Правильная настройка тока позволяет адаптировать аппарат под разные материалы и толщины, что значительно улучшает качество сварного шва.
https://youtube.com/watch?v=fHBJTsafc_Y
Корпус
Сварочный аппарат необходимо оборудовать корпусом, который будет защищать трансформатор от внешних воздействий. При выборе или создании такого корпуса важно учитывать, что не все материалы подходят из-за электромагнитного излучения. Наилучшим решением считается цельновыгнутый жесткий стальной корпус или корпус из диэлектрических материалов. Второй вариант сложнее в поиске или изготовлении самостоятельно, и хотя он менее прочен, он помогает избежать вибраций и потерь энергии в элементах трансформатора, вызванных вихревыми токами, которые возникают под воздействием сильных магнитных полей рядом с обмотками.
Используя корпуса из других материалов, можно несколько уменьшить эти негативные эффекты (на 30-50 % в зависимости от конструкции и материала корпуса), если сделать продольные рассечки на корпусе.
Большинство самодельных сварочных аппаратов не имеют цельного корпуса. Это позволяет избежать проблем, связанных с вибрациями, вихревыми токами и потерями энергии. Однако в этом случае сварочный аппарат становится уязвимым к внешним воздействиям, что значительно снижает его надежность и безопасность в эксплуатации. Также стоит отметить, что указанные потери составляют всего несколько процентов, что практически незаметно на фоне сопротивления в линиях электропередач и колебаний напряжения в сети.
Кроме того, рекомендуется оснастить аппарат системой регулировки вторичного напряжения для плавного изменения сварочного тока. Это поможет компенсировать потери в длинных проводах, что особенно важно при работе вдали от источника питания. В профессиональных инструментах предусмотрена ступенчатая регулировка напряжения с помощью переключения обмоток. Для домашнего сварочного аппарата можно использовать схему выпрямления напряжения на основе тиристоров.
Вопрос надежности
Сварочный аппарат, сделанный своими руками, в большинстве случаев оказывается не таким надежным, как фирменный аналог. Поэтому при изготовлении следует принять некоторые меры по ее повышению.
Основным фактором, приводящим к преждевременному выходу из строя рассматриваемых устройств, считают перегрев. Для снижения возможности его возникновения, прежде всего, необходимо сделать эффективную изоляцию. Для этого требуются надежные обмоточные провода с плотностью тока до 5-7 А/кв.мм. Однако этого может оказаться недостаточно.

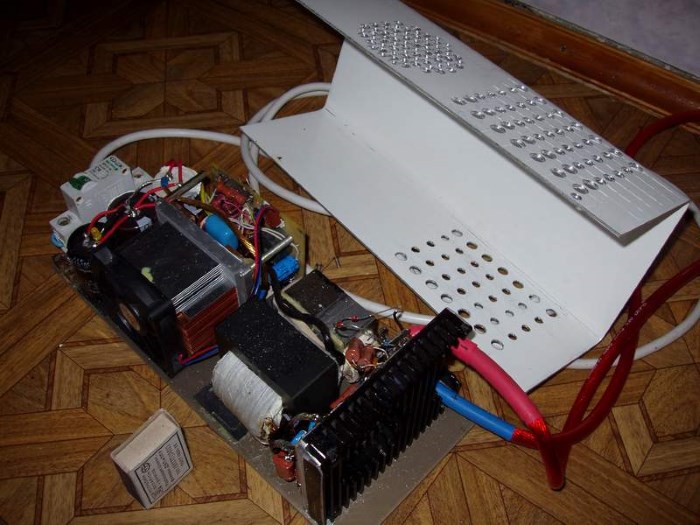

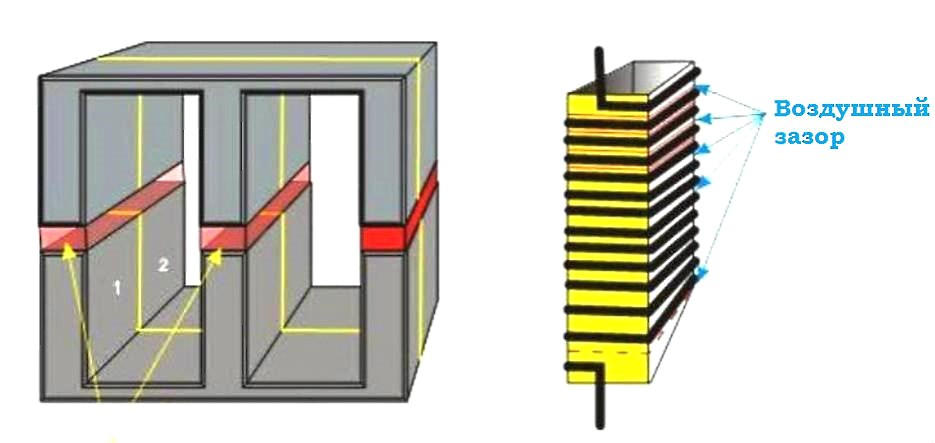

Для быстрого охлаждения провода нужно обеспечить взаимодействие с воздухом. Для этого в обмотках нужно сделать щели. После первого слоя провода и через каждые два последующих с внешних сторон вставляют гетенаксовые или деревянные планки 5-10 мм.
Таким образом обеспечивают контакт каждого слоя провода с воздухом с одной стороны. Если сварочный аппарат не имеет вентиляторов, щели ориентируют вертикально для обеспечения постоянной циркуляции воздуха. В таком случае снизу поступает холодный воздух, теплый уходит вверх.
Более эффективным вариантом обеспечения охлаждения трансформатора сварочного аппарата, естественно, является вентилятор. Его обдув почти не сказывается на скорости нагрева, но значительно ускоряет охлаждение. Однако нужно учитывать, что для трансформатора с закрытыми обмотками проблема перегрева не решится даже при установке мощного вентилятора. В таком случае его возможно избежать лишь умеренным режимом работы.
Существует еще один вариант решения проблемы перегрева трансформатора. Он состоит в погружении его в трансформаторное масло. Данная жидкость не только отводит тепло, но и является дополнительным изолятором. В таком случае корпус трансформатора должен представлять герметичную емкость.
Наиболее проблемными с точки зрения перегрева являются тороидальные трансформаторы. Они быстро нагреваются и медленно охлаждаются. Также достаточно серьезной проблемой самодельных трансформаторов считают вибрацию, возникающую при работе вследствие притяжения металлических элементов создаваемым ими переменным магнитным полем. Из-за этого возникает трение проводов, которое приводит к разрушению изоляции, а также разрушение и продавливание обмоток на углах каркаса. Для снижения последствий воздействия вибрации необходимо сделать качественную изоляцию. Также нужно прочно закрепить все неподвижные элементы.
Следует избегать хранения и использования сварочного аппарата в условиях повышенной влажности. Вода, конденсирующаяся в щелях изоляции, является проводником тока. Перед использованием инструмент нужно проверить. Если напряжение выходит за пределы 60 — 65 В, увеличивают или уменьшают обмотку.
https://youtube.com/watch?v=tf5-uJ_pn-o
Электрическая безопасность
При сборке сварочного аппарата своими руками одним из самых важных аспектов является соблюдение электрической безопасности. Неправильное обращение с электрическими компонентами может привести не только к повреждению оборудования, но и к серьезным травмам или даже летальному исходу. Поэтому необходимо учитывать несколько ключевых моментов.
Во-первых, перед началом сборки убедитесь, что у вас есть все необходимые средства индивидуальной защиты (СИЗ). Это включает в себя защитные очки, перчатки, а также специальную одежду, которая не будет гореть или плавиться при контакте с искрами. Также рекомендуется использовать обувь с изолирующей подошвой.
