В статье рассмотрим процесс регулировки карбюратора Озон 2107 — важного элемента системы питания автомобиля. Правильная настройка карбюратора обеспечивает оптимальную работу двигателя, улучшает его производительность и экономичность, а также снижает выбросы вредных веществ. Объясним устройство карбюратора Озон и принцип его работы, а также предоставим пошаговую видеоинструкцию для самостоятельной регулировки, что сэкономит время и деньги на обращении в сервисный центр.

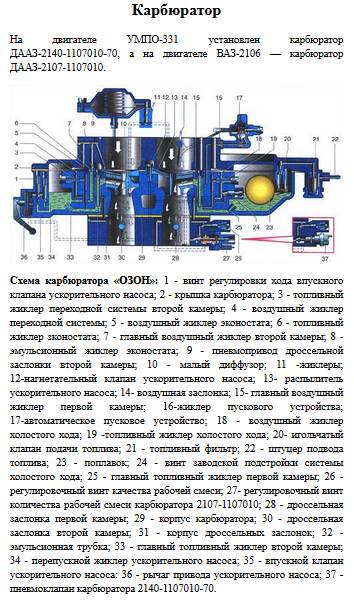

Конструкция карбюратора «Озон»
Карбюратор «Озон» — заводской вариант для автомобилей Волжского автозавода седьмой модели, разработанный в 1979 году на основе итальянского изделия «Weber». Он значительно улучшил экономичность и снизил уровень токсичности выбросов.
Карбюраторы «Озон» первого поколения (1979-1981 гг.) имели механический привод заслонок, который позже заменили на пневматический.
Эмульсионный карбюратор «Озон» — это двухкамерное устройство с рядом особенностей:
- Две главные системы дозирования.
- Сбалансированная поплавковая камера.
- Вторая камера с эконостатом.
- Системы перехода между камерами и автономная система холостого хода с электромагнитным клапаном.
- Механическая система управления воздушной заслонкой первой камеры с тросовым приводом.
- Первая камера с ускорительным насосом и распылителем.
- Устройство для отвода газов.
- Пневматический привод дроссельной заслонки второй камеры.
- Устройство, открывающее заслонку при запуске двигателя, с диафрагмой.
- Штуцер для отбора разрежения для регулятора угла опережения зажигания.
Карбюратор «Озон» заключен в прочный металлический корпус, обеспечивающий устойчивость к деформациям, температурным изменениям и механическим повреждениям.
Большой диаметр топливных жиклеров обеспечивает стабильную работу даже на некачественном топливе и в сложных условиях. Однако основным недостатком является отсутствие экономайзера режимов мощности, что снижает динамические характеристики и экономичность.
Регулировка карбюратора Озон 2107 является важной процедурой для обеспечения оптимальной работы двигателя. Эксперты отмечают, что правильная настройка карбюратора позволяет добиться лучшей экономии топлива и повышения мощности автомобиля. В процессе регулировки необходимо уделить внимание таким параметрам, как уровень топлива в поплавковой камере и настройки воздушной заслонки. Специалисты рекомендуют использовать манометры для точной настройки давления и следить за состоянием свечей зажигания, так как они могут дать подсказки о качестве сгорания смеси. Кроме того, важно помнить, что неправильная регулировка может привести к увеличению выбросов вредных веществ и ухудшению динамических характеристик автомобиля. Поэтому для достижения наилучших результатов стоит доверять эту работу профессионалам или тщательно следовать инструкциям.
Принцип работы карбюраторов «Озон»
Принцип действия карбюратора, произведенного Димитровградским автоагрегатным заводом (ДААЗ), можно описать следующими положениями:
-

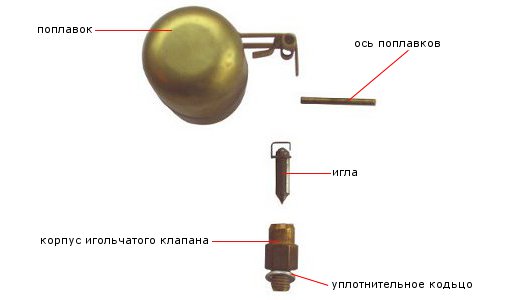

Устройство подачи топлива обеспечивает его (топлива) поступление через фильтрующую сетку и игольчатый клапан, определяющий уровень заполнения поплавковой камеры.
-
Первая и вторая камеры наполняются топливом, поступающим из поплавковой камеры по главным топливным жиклерам. В эмульсионных колодцах и трубках происходит смешивание бензина с поступающим из соответствующих жиклеров воздухом. Готовая горючая смесь (эмульсия) поступает через распылители в диффузоры.
-
После пуска силового агрегата запорным электромагнитным клапаном перекрывается канал «холостого хода».
-
В режиме «холостого хода» производится отбор бензина из первой камеры и его дальнейшее продвижение через жиклер, соединенный с электромагнитным запором. В процессе прохождения топлива через жиклер «холостого хода» и отсеки переходной системы 1-й камеры происходит смешивание бензина с воздухом. Далее горючая смесь поступает в трубопровод.
-
В момент частичного открытия дроссельных заслонок происходит поступление топливовоздушной смеси в камеры (с помощью отверстий системы перехода).
-
Проходя через эконостат, топливная смесь попадает из поплавковой камеры в распылитель. В режиме максимальной мощности в работу включается устройство, обогащающее эмульсию.
-
Шариковый клапан ускорительного насоса открывается в момент заполнения топливной смесью. Закрытие клапана (под воздействием собственного веса) осуществляется тогда, когда прекращается подача топлива.
| Настройка | Описание | Влияние на работу двигателя |
|---|---|---|
| Винт качества смеси (воздушная заслонка) | Регулирует соотношение воздуха и топлива в режиме холостого хода. | Влияет на холостые обороты, стабильность работы на холостом ходу, расход топлива. |
| Винт количества смеси (топливная заслонка) | Регулирует количество топлива, подаваемого в двигатель на холостом ходу. | Влияет на холостые обороты, обогащение смеси на холостом ходу. |
| Эконостат (если установлен) | Автоматически регулирует подачу топлива в зависимости от нагрузки. | Влияет на расход топлива, мощность двигателя, стабильность работы на разных режимах. |
| Поплавковая камера | Уровень топлива в поплавковой камере. | Влияет на подачу топлива, стабильность работы двигателя, обогащение смеси. |
| Жиклеры (главный, холостого хода) | Определяют количество топлива, подаваемого в двигатель на разных режимах. | Влияют на мощность, расход топлива, динамику разгона. |
Интересные факты
Вот несколько интересных фактов о регулировке карбюратора Озон на автомобиле ВАЗ 2107:
Читайте также:
-
Уникальная конструкция: Карбюратор Озон, установленный на ВАЗ 2107, имеет уникальную конструкцию, которая позволяет более точно регулировать подачу топлива и воздуха. Это достигается благодаря наличию нескольких регулировочных винтов, которые влияют на состав топливной смеси, что в свою очередь улучшает экономичность и динамику автомобиля.
-
Тонкая настройка: Регулировка карбюратора Озон может значительно повлиять на работу двигателя. Например, правильная настройка холостого хода и обогащение смеси при ускорении могут улучшить стартовые характеристики и снизить расход топлива. Это особенно актуально для владельцев, стремящихся оптимизировать работу своего автомобиля.
-
Чувствительность к условиям эксплуатации: Карбюратор Озон чувствителен к изменениям температуры и высоты над уровнем моря. Это означает, что при изменении климатических условий может потребоваться дополнительная регулировка, чтобы обеспечить стабильную работу двигателя. Например, в холодную погоду может потребоваться обогащение смеси для лучшего запуска и работы двигателя.
Эти факты подчеркивают важность правильной настройки карбюратора для обеспечения оптимальной работы автомобиля ВАЗ 2107.
Видео – Регулировка карбюратора «Озон» своими руками
Регулировка карбюратора «Озон» необходима не только при его неправильной работе, но и после замены компонентов. Рассмотрим обязательные настройки после восстановительных работ.
- При замене штока с диафрагмой или дроссельного привода второй камеры необходимо отрегулировать пневмопривод.
- После замены деталей пускового устройства требуется его настройка.
- Настройка системы «холостого хода» может потребоваться не только из-за неисправностей двигателя, но и для подготовки автомобиля к техническому осмотру.
- Замена поплавка или игольчатого клапана требует корректировки уровня топлива в поплавковой камере.
Типичные неисправности и их устранение
Регулировка карбюратора Озон 2107 может быть необходима в случае возникновения различных неисправностей, которые могут негативно сказаться на работе двигателя. Рассмотрим наиболее распространенные проблемы и способы их устранения.
1. Неправильная работа двигателя на холостом ходу. Если двигатель глохнет или работает нестабильно на холостом ходу, это может быть связано с неправильной регулировкой смеси воздуха и топлива. Для устранения этой проблемы необходимо:
- Проверить уровень топлива в поплавковой камере. Если он слишком низкий, это может указывать на засорение топливного фильтра или жиклера.
- Отрегулировать винт холостого хода, увеличив или уменьшив его, в зависимости от состояния работы двигателя.
- Проверить состояние дроссельной заслонки и ее уплотнителей на наличие износа или загрязнений.
2. Переполнение карбюратора. Если карбюратор переполняется, это может привести к утечкам топлива и увеличенному расходу. Для решения этой проблемы следует:
- Проверить поплавок на наличие повреждений и правильную настройку. Поплавок должен быть установлен так, чтобы он полностью закрывал подачу топлива при достижении нужного уровня.
- Очистить жиклеры и каналы карбюратора от загрязнений, которые могут препятствовать нормальному функционированию.
3. Увеличенный расход топлива. Если вы заметили, что расход топлива значительно увеличился, это может быть связано с неправильной настройкой карбюратора. Для устранения данной проблемы необходимо:
- Проверить и отрегулировать состав топливной смеси. Возможно, потребуется уменьшить подачу топлива, увеличив количество воздуха.
- Проверить состояние воздушного фильтра. Загрязненный фильтр может привести к неправильной работе карбюратора.
4. Появление черного дыма из выхлопной трубы. Черный дым свидетельствует о том, что смесь слишком богатая. Для устранения этой проблемы нужно:
- Отрегулировать жиклеры, чтобы уменьшить подачу топлива.
- Проверить состояние свечей зажигания. Если они загрязнены, их следует заменить.
5. Двигатель не развивает мощность. Если двигатель не может развить необходимую мощность, это может быть связано с неправильной работой карбюратора. Для решения этой проблемы:
- Проверьте, правильно ли отрегулированы дроссельные заслонки и их положение.
- Убедитесь, что все каналы карбюратора чистые и не забиты.
Регулировка карбюратора Озон 2107 требует внимательности и аккуратности. При возникновении неисправностей важно не только устранить их, но и понять причины, чтобы избежать повторения проблем в будущем. Регулярное обслуживание и правильная настройка карбюратора помогут поддерживать двигатель в хорошем состоянии и продлить срок его службы.
-
Читайте также:
Вопрос-ответ
Как определить, что карбюратор требует регулировки?
Признаки, указывающие на необходимость регулировки карбюратора, включают нестабильную работу двигателя, повышенный расход топлива, затрудненный запуск и черный или белый дым из выхлопной трубы. Если ваш автомобиль не реагирует на нажатие акселератора или работает с перебоями, это также может свидетельствовать о проблемах с карбюратором.
Какие инструменты понадобятся для регулировки карбюратора Озон 2107?
Для регулировки карбюратора Озон 2107 вам понадобятся: отвертка, ключи для снятия и установки карбюратора, манометр для проверки давления, а также тахометр для измерения оборотов двигателя. Также может быть полезен специальный инструмент для настройки смеси и уровня топлива.
Как правильно настроить смесь воздуха и топлива в карбюраторе?
Для настройки смеси воздуха и топлива необходимо сначала прогреть двигатель до рабочей температуры. Затем, используя отвертку, аккуратно поворачивайте винт регулировки смеси, пока не достигнете оптимальных оборотов двигателя. Обычно это делается путем увеличения оборотов до максимума, а затем медленного уменьшения до стабильного уровня, следя за работой двигателя и выхлопом.
Советы
СОВЕТ №1
Перед началом регулировки карбюратора Озон 2107 обязательно ознакомьтесь с инструкцией производителя. Это поможет вам понять основные параметры и настройки, которые необходимо учитывать при работе с карбюратором.
СОВЕТ №2
Используйте качественные инструменты для регулировки. Наличие подходящих отверток и ключей позволит избежать повреждений винтов и других элементов карбюратора, что обеспечит более точную настройку.
СОВЕТ №3
Регулируйте карбюратор на прогретом двигателе. Это позволит достичь более точных результатов, так как температура влияет на вязкость топлива и работу всех компонентов карбюратора.
СОВЕТ №4
После завершения регулировки проведите тест-драйв автомобиля. Обратите внимание на работу двигателя, его ускорение и расход топлива. Если есть проблемы, возможно, потребуется повторная настройка.
