Проводка Ява: особенности моделей разных лет выпуска

В статье рассмотрим особенности проводки мотоциклов Ява разных годов, включая схемы на 6 и 12 вольт. Замена электропроводки — важная задача для владельцев этого мотоцикла, так как исправная проводка обеспечивает надежную работу электрических систем. Предоставим пошаговую инструкцию, а также фото и видео-уроки для самостоятельной замены, что поможет сэкономить время и деньги на ремонте. Эта информация будет полезна как новичкам, так и опытным мотоциклистам, стремящимся поддерживать мотоцикл в идеальном состоянии.

Особенности электрооборудования

По многим характеристикам узлы и агрегаты чешского мотоцикла были схожи с отечественными аналогами, однако имели ряд отличий:

1. высокое качество;
2. впечатляющая износостойкость;
3. легкость в ремонте и продолжительный срок службы.

Рекомендация: владельцы, занимающиеся обслуживанием мотоцикла самостоятельно, часто сталкиваются с нехваткой оригинальных запчастей. При необходимости использования неоригинальных электрических компонентов важно тщательно подбирать их технические характеристики.

В те времена мотоциклы Ява были в дефиците и часто продавались на вторичном рынке. При этом цена оставалась достаточно высокой. Новые владельцы могли сразу же садиться за руль и использовать технику без каких-либо ограничений, так как:

1. проводка на Яве не требовала особого ухода;
2. двигатель обладал значительным моторесурсом;
3. амортизаторы и подвеска имели высокий запас прочности;
4. расходные материалы требовались не чаще, чем это предусмотрено техническими нормами.

Тем не менее, производитель постоянно обновлял свои модели мотоциклов, внося изменения в узлы и агрегаты. В частности, в разные годы на территорию СССР поставлялись:

1. модель 559-07, выпускавшаяся с 1969 года под названием «JAWA 250», представляла собой вариант с 250-кубовым мотором, мощностью 12 л.с. и 6В оборудованием;
2. модель 634 (01-04), производившаяся с 1973 года под именем «JAWA 350», имела увеличенный до 350 куб. см мотор мощностью 16 л.с., рассчитанный на работу с 6В оборудованием;
3. модель 634 (01-08), выпускавшаяся с 1977 года под названием «JAWA 350», уже оснащалась 12-вольтовым оборудованием и 16-дюймовыми колесами;
4. модель 638, производившаяся с 1986 года под именем «JAWA 350», имела лишь визуальные отличия в форме рамы и была оснащена 18-дюймовыми колесами (см. схему проводки Ява 638);

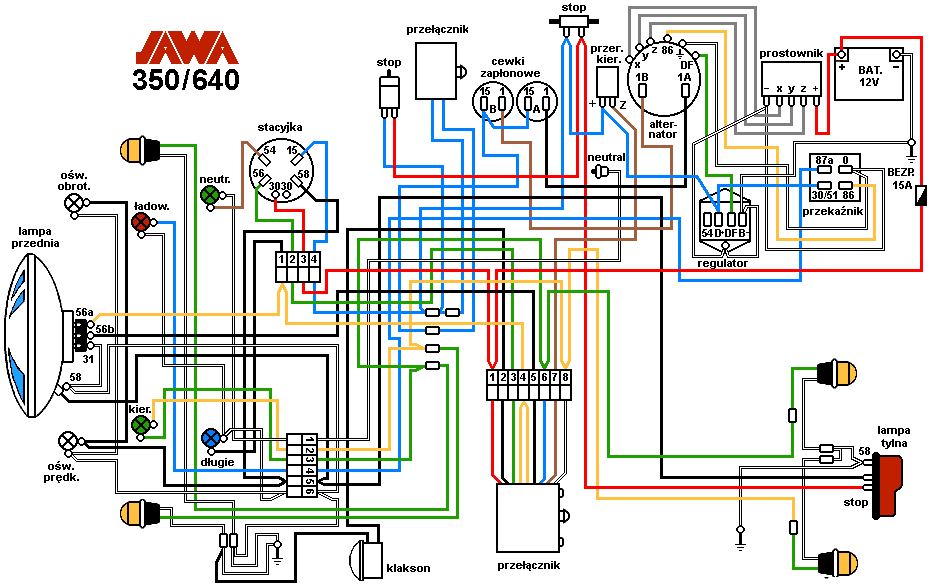

5. модель 640, последняя модификация, которая официально поставлялась в нашу страну, также была рассчитана на 12-вольтовое оборудование и имела отличия в дизайне и подвеске.

Эксперты отмечают, что проводка мотоциклов Ява, выпущенных в разные годы, имеет свои уникальные особенности, которые влияют на эксплуатацию и ремонт. Модели 1960-х годов, например, отличались простотой конструкции и надежностью, что делало их популярными среди любителей классики. В то время как более современные версии, начиная с 1990-х, внедрили новые технологии, такие как электронные системы зажигания и более сложные схемы подключения, что повысило общую эффективность, но усложнило диагностику и ремонт.

Специалисты подчеркивают, что владельцам старых моделей стоит обратить внимание на состояние проводки, так как со временем изоляция может deteriorate, что приводит к коротким замыканиям. В то же время, современные модели требуют более тщательного подхода к обслуживанию электроники, что может стать вызовом для неопытных механиков. Таким образом, выбор модели Ява напрямую влияет на требования к обслуживанию и ремонту, что важно учитывать при покупке и эксплуатации.

рассказ Ява 350 / JAWA 350

Оборудование 6W

Первые 8 лет поставок из Чехословакии, мотоциклы JAWA укомплектовывались оборудованием, рассчитанным на ток в 6В.

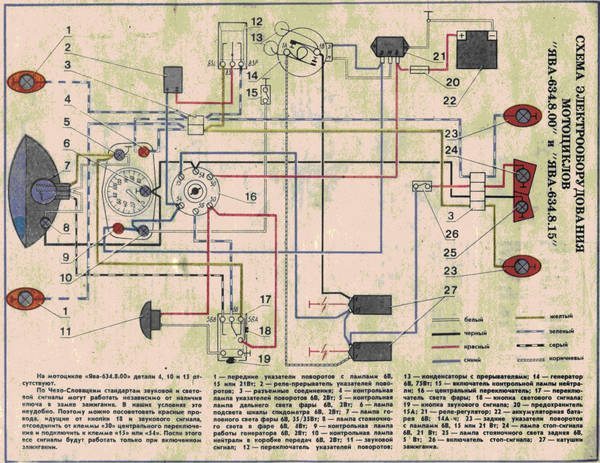

На представленной выше схеме есть отличия, связанные с модификацией. В частности, у модели JAWA 634.8.00 отсутствуют:

1. контрольная лампа указателей поворотов;
2. контрольная лампа нейтрали в коробке передач;
3. конденсаторы с прерывателями.

На последующих мотоциклах эти электрические детали устанавливались в заводских условиях. А отечественные умельцы самостоятельно доукомплектовывали своих «железных коней», используя новую схему.

Справочно: неоценимую помощь мотоциклистам оказывал журнал «За рулем», публиковавший цветные схемы электрооборудования с учетом вносимых поправок, получаемых официально от чешского производителя.

Различия в вольтаже не являлись препятствием для владельцев, которые нередко самостоятельно переоборудовали электропитание мотоцикла с 6В на 12В. При этом требовалось:

1. заменить генератор на новый шестиполюсный с системой самовозбуждения электрического тока, позволявшей эксплуатировать мотоцикл с полностью разряженной аккумуляторной батареей;
2. заменить лампы накаливания на более мощные;
3. установить бесконтактное электронное зажигание;
4. заменить высоковольтные провода.

Интересные факты

Вот несколько интересных фактов о проводке мотоциклов Ява и особенностях моделей разных лет выпуска:

1. Эволюция проводки: В ранних моделях Ява, таких как Ява 250 из 1950-х годов, проводка была довольно простой и использовала минимальное количество электрических компонентов. С развитием технологий и увеличением функциональности мотоциклов, проводка стала более сложной, включая такие элементы, как электростартеры и системы освещения, что требовало более продуманной схемы.

2. Разные стандарты: Модели Ява, выпущенные для разных рынков, имели различные стандарты проводки. Например, мотоциклы, предназначенные для европейского рынка, часто имели более строгие требования к безопасности и соответствию стандартам, что влияло на конструкцию проводки. В то время как модели, предназначенные для внутреннего рынка Чехословакии, могли иметь более упрощенные схемы.

3. Качество материалов: В зависимости от года выпуска, качество материалов, используемых для проводки, также варьировалось. В 1970-х годах, когда Ява испытывала экономические трудности, проводка могла быть выполнена из менее качественных материалов, что влияло на долговечность и надежность электрической системы. В более поздних моделях, особенно в 1990-х, производители начали использовать более современные и устойчивые к износу материалы.

Эти факты подчеркивают, как проводка мотоциклов Ява развивалась с течением времени, отражая изменения в технологиях и требованиях рынка.

Функционал проводки JAWA 638 #4

Оборудование 12W

В дальнейшем производитель осознал потенциал 12-вольтового оборудования и начал использовать его в своих продуктах. Это привело к следующим изменениям:

1. На мотоциклах было внедрено электронное зажигание;
2. Изменение конструкции генератора дало возможность использовать транспортное средство без аккумулятора в дневное время;
3. Увеличился световой поток фар и повысилась яркость габаритных огней.

К особенностям 12-вольтового оборудования относится двухполярное реле поворотов, которое ранее не использовалось на мотоциклах. Принцип его работы основан на разнице токов, потребляемых контрольной лампой (6Вт) и лампами указателей поворотов (21Вт):

• При активации правого поворота «+» от генератора или аккумулятора поступает в правую цепь поворотов, проходя через выводы двухполярного реле;

Справка: в реле используется тонкая нихромовая нить, которая обладает свойством растягиваться при нагреве и возвращаться в исходное состояние при охлаждении, что обеспечивает цикличность прерывания цепи.

• В этот момент ток подается на правую переднюю и заднюю лампы поворотов;
• Контрольная лампа подключена одним контактом к правой цепи поворотов, а другим – к левой. При активации правого поворота на контрольную лампу подается «+», а в левой цепи контрольной лампы на другом контакте появляется «-», который поступает через нить накаливания левой лампы поворотов (см. также схему электропроводки Ява 350).

Справка: контрольная лампа загорается одновременно при включении лампы правой или левой цепи, так как ток, необходимый для ее работы, почти в 10 раз меньше, чем у пары ламп поворотов.

https://youtube.com/watch?v=icGYpxkA11o

Выводы

Выражаем уверенность, что данные в статье и видео об особенностях электросхемы мотоциклов JAWA окажут вам помощь в эксплуатации данного транспортного средства. А предложенные цветные схемы в высоком разрешении позволят правильно и грамотно обеспечить технический уход за мотоциклом.

Сравнение проводки в различных моделях по годам

Проводка мотоциклов Ява, производимых с 1950-х годов, претерпела значительные изменения, отражая как технологический прогресс, так и требования рынка. Каждое поколение моделей Ява имеет свои уникальные особенности, которые касаются как конструкции, так и используемых материалов.

В 1950-х годах, когда Ява только начинала набирать популярность, проводка была достаточно простой и состояла в основном из медных проводов, которые обеспечивали базовые функции освещения и зажигания. Модели, такие как Ява 250, имели минималистичную проводку, что позволяло легко производить ремонт и замену компонентов. Однако, несмотря на простоту, такие модели страдали от недостаточной надежности проводки, что часто приводило к коротким замыканиям и другим электрическим неисправностям.

С переходом к 1960-м годам, проводка Ява начала эволюционировать. Модели, такие как Ява 350, получили более сложные электрические схемы, включающие в себя дополнительные элементы, такие как реле и предохранители. Это значительно повысило надежность и безопасность эксплуатации мотоциклов. В этой эпохе также началось использование изоляционных материалов, что способствовало улучшению защиты проводов от внешних воздействий.

1970-е годы ознаменовались внедрением новых технологий и материалов. Проводка моделей Ява стала более многослойной, что обеспечивало лучшую защиту от механических повреждений и воздействия влаги. Модели, такие как Ява 634, имели более сложные электрические системы, включая интеграцию с системами зажигания и управления двигателем. Это требовало более тщательной проработки схем и подключения, что, в свою очередь, увеличивало стоимость обслуживания.

В 1980-х и 1990-х годах, с приходом новых технологий, проводка Ява продолжала совершенствоваться. Модели, такие как Ява 638, начали использовать более современные материалы, такие как пластиковые изоляции и более легкие сплавы для проводов. Это не только улучшило общую надежность, но и снизило вес мотоциклов, что положительно сказалось на их управляемости. В этот период также наблюдается переход к более сложным электронным системам, что требовало от производителей более тщательной проработки схем и подключения.

Современные модели Ява, выпущенные в 2000-х и 2010-х годах, представляют собой сочетание классического дизайна и современных технологий. Проводка в этих мотоциклах стала еще более сложной, с использованием цифровых систем управления и интеграцией с современными навигационными и мультимедийными системами. Это требует от владельцев более глубоких знаний в области электроники и, как следствие, более высоких затрат на обслуживание.

Таким образом, проводка мотоциклов Ява претерпела значительные изменения на протяжении десятилетий, отражая как технологический прогресс, так и меняющиеся требования пользователей. Каждое новое поколение моделей приносило с собой улучшения в надежности, безопасности и функциональности, что делает мотоциклы Ява привлекательными для различных категорий мотоциклистов.

Вопрос-ответ

Что мощнее, Ява или Чезет?

Отличия между Jawa и CZ поколений Jawa 634 и CZ 472 – в большей спортивности “Чезета”. Он легче “Явы”, немного динамичнее, у него лучше тормоза и другая посадка, а подвеска с реактивной тягой лучше держит машину на неровностях.

Какая Ява самая быстрая?

Chopper 125 – историческая модель Ява, с объемом двигателя в 124 см³, способная развивать максимальную скорость до 70 км/час.

Чем отличается Ява 350 от 638?

350 638 TS (Twin Sport) отличается от 350 638 тем, что у TS наклейка на баке, протектор на переднем не сильно выпирает, загнутые трубы, табличка тахометра более современная.

Какой расход бензина у Явы 350?

Расход топлива на 100 км – до 5 л. Крутящий момент – 23 нМ. Максимальная мощность – 20 л.

Советы

СОВЕТ №1

Изучите спецификации различных моделей Ява, чтобы понять, какие изменения были внесены в конструкции и компоненты с течением времени. Это поможет вам выбрать подходящую модель в зависимости от ваших потребностей и предпочтений.

СОВЕТ №2

Обратите внимание на доступность запчастей для конкретной модели. Некоторые старые модели могут иметь ограниченное количество доступных запчастей, что может затруднить их обслуживание и ремонт.

СОВЕТ №3

Если вы планируете покупку мотоцикла Ява, обязательно проверьте его историю и состояние. Состояние проводки и электрической системы может значительно варьироваться в зависимости от года выпуска и предыдущего ухода за мотоциклом.

СОВЕТ №4

Не забывайте о сообществе владельцев Ява. Участие в форумах и клубах может дать вам полезные советы по обслуживанию и ремонту, а также возможность обмена опытом с другими энтузиастами.
