Проводка – ВАЗ 2109: внутрисалонные и подкапотные переделки

В статье рассмотрим проводку автомобиля ВАЗ 2109, акцентируя внимание на внутрисалонных и подкапотных переделках. Проводка критически важна для работы всех электрических систем, и ее модернизация может улучшить надежность и безопасность автомобиля. Поделимся советами по оптимизации проводки, что поможет владельцам ВАЗ 2109 устранить неисправности и повысить эффективность электрооборудования.

Что можно изменять в электросхеме

Давайте рассмотрим, какие изменения чаще всего вносят владельцы автомобилей.

При этом мы сосредоточимся только на тех модификациях, которые разрешены производителем и соответствуют действующим стандартам:

1. Замена панели приборов на новую;
2. Модернизация внутреннего освещения салона;
3. Установка дополнительных повторителей поворотов в зеркалах заднего вида;
4. Монтаж дополнительных фар, включая противотуманные;
5. Установка акустической и мультимедийной системы;
6. Инсталляция иммобилайзера.

Примечание: визуальные отличия стандартной панели от «высокой» заключаются в том, что отсек для магнитолы перемещен на уровень приборной доски. В связи с этим проводка на ВАЗ 2109 под панелью приборов должна быть обновлена.

Эксперты отмечают, что проводка ВАЗ 2109 является одной из ключевых составляющих надежности автомобиля. Внутрисалонные переделки, такие как установка дополнительных приборов или модернизация системы освещения, требуют внимательного подхода к выбору проводов и соединений. Неправильная установка может привести к коротким замыканиям и другим неисправностям. Подкапотные изменения, например, замена генератора или установка мощных фар, также требуют тщательной переработки проводки. Специалисты рекомендуют использовать качественные материалы и следовать схемам, чтобы избежать проблем в будущем. Правильная проводка не только улучшает функциональность автомобиля, но и повышает его безопасность.

Замена подкапотной проводки ВАЗ 2108, 2109, 21099 карбюратор / Уложил всю проводку в гофру

Внутрисалонные переделки

Многим владельцам приходит на ум желание улучшить освещение в салоне автомобиля.

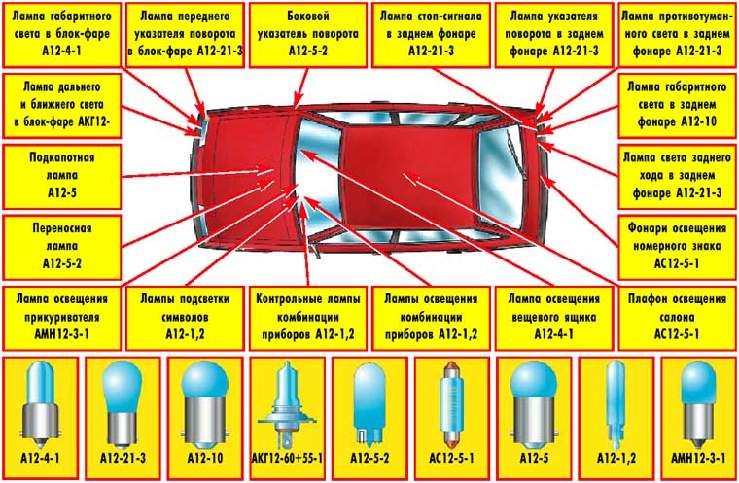

Напомним, что внутри легкового транспортного средства есть несколько мест, оборудованных источниками освещения:

1. Непосредственно сам салон (внутрисалонное освещение);
2. Бардачок;
3. Прикуриватель;
4. Панель приборов (лампа освещения комбинации приборов и лампа подсветки символов)

Если вам, как владельцу, по душе высокая панель в салоне, то без замены штатной проводки не обойтись. Поскольку:

1. Контрольные приборы имеют иное расположение на панели;
2. Штатной длины проводов не хватает;
3. Клеммные колодки также могут иметь отличия.

Соответственно, что без замены электрических проводов не удастся задействовать:

1. контрольно-измерительные приборы;
2. кнопки включения-выключения различных устройств.

Что касается внесения изменения в освещение панели приборов, то сегодня в продаже встречаются наборы специальных ламп вместе с проводкой, с помощью которой они подключаются к электросети автомобиля.

А вы как думаете, зачем нужна владельцу схема электропроводки ГАЗели”?

Установить подобные комплекты можно своими руками, важно лишь придерживаться аккуратности и правил безопасности.

Совет: все замены электропроводки и подключение контрольно-измерительных приборов осуществляйте только с отключенной аккумуляторной батареей.

Интересные факты

Вот несколько интересных фактов о проводке ВАЗ 2109 и возможных переделках:

1. Улучшение электропроводки: Многие владельцы ВАЗ 2109 проводят модернизацию проводки, заменяя стандартные проводники на более качественные и толстые, что позволяет снизить сопротивление и улучшить работу электрооборудования. Это особенно актуально для систем освещения и аудиосистем, где требуется стабильное питание.

2. Установка дополнительных приборов: Внутрисалонные переделки часто включают установку дополнительных приборов, таких как вольтметры, термометры или манометры. Для этого может потребоваться прокладка новых проводов и использование разъемов, что позволяет не только улучшить функциональность, но и сделать салон более информативным.

3. Изоляция и защита проводки: В процессе переделок владельцы часто уделяют внимание изоляции проводки, используя термоусадочные трубки и специальные изоляционные материалы. Это помогает предотвратить короткие замыкания и повреждения проводов, особенно в подкапотном пространстве, где проводка подвержена воздействию высоких температур и механических повреждений.

Переделка проводки системы зажигания ВАЗ 2108 – 21099

Подкапотные переделки

Помимо замены двигателя после завершения его ресурса, в моторном отсеке существует множество компонентов, которые также требуют обновления:

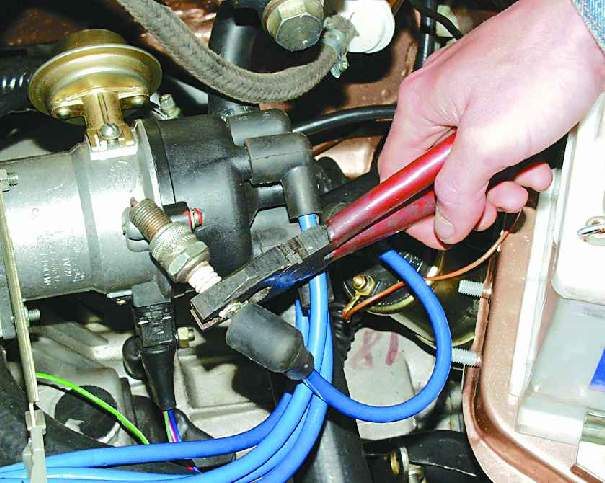

1. Высоковольтные провода от системы зажигания;
2. Проводка различных датчиков контроля;
3. Силовые кабели от аккумулятора (соединения особенно подвержены коррозии).

Особое внимание следует уделить множеству датчиков в моторном отсеке:

1. Датчик температуры охлаждающей жидкости – при неисправной проводке водитель может не заметить перегрев двигателя;
2. Датчик уровня тормозной жидкости в расширительном бачке – утечка или низкий уровень могут привести к сбоям в работе тормозной системы;
3. Датчики системы ABS – окисление контактов или повреждение проводки могут вызвать отказ системы;
4. Датчик выхлопных газов – на основе его данных электронный блок формирует топливо-воздушную смесь. Если датчик выйдет из строя, это приведет к увеличению расхода топлива.

Дополнительно, для повышения безопасности автомобиля, стоит рассмотреть установку современной противоугонной системы.

Установка новой сигнализации – это отдельная тема, так как ее функционирование затрагивает несколько ключевых узлов и систем автомобилей семейства ВАЗ:

1. Общая электрическая система;
2. Система питания;
3. Звуковая и световая цепи, а также исполнительные устройства (габаритные огни, фары, звуковые сигналы);
4. Штатный иммобилайзер.

Рекомендация: производители сигнализаций часто предоставляют видео и фото материалы, касающиеся установки для каждой конкретной модели автомобиля. Перед началом монтажа стоит внимательно ознакомиться с этими материалами.

Общие переделки

Установка дополнительных противотуманных фар относится к общим переделкам, поскольку:

1. Затрагивает оборудование в подкапотном пространстве;
2. Вмешивается в панель приборов внутри салона;
3. Подключается к штатной системе электроснабжения автомобиля;
4. Крепится к силовому кузову.

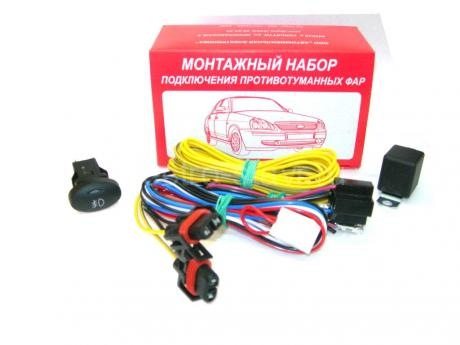

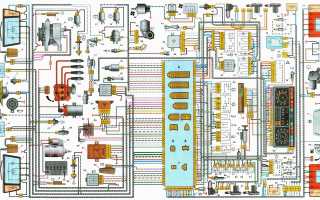

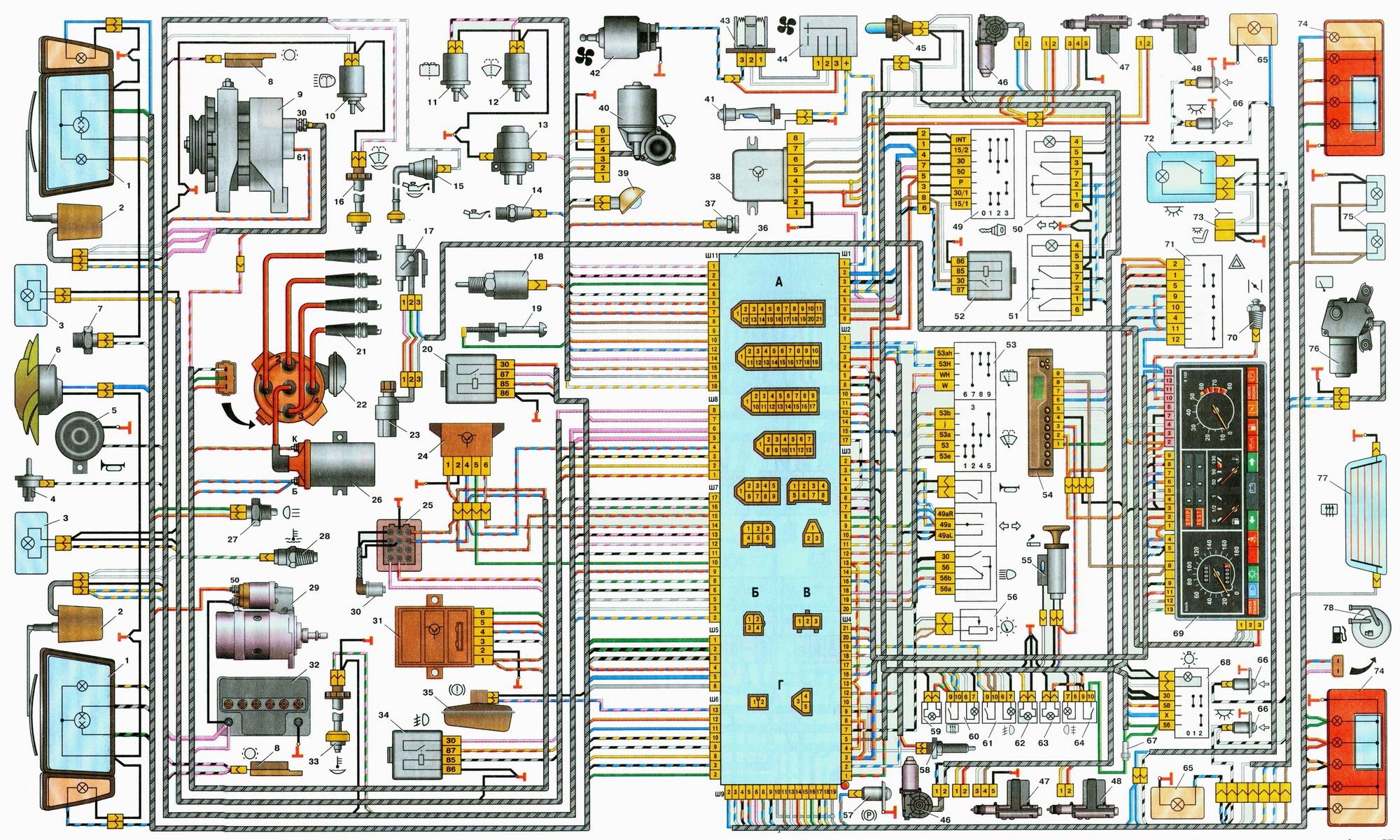

Для установки и подключения противотуманных фар потребуется схема электропроводки на ваз 2109, ведь в комплектацию входят:

1. Соединительные провода;
2. Клеммные колодки;
3. Реле включения;
4. Исполнительные механизмы (кнопки);
5. Лампа подсветки (или светодиод), сигнализирующие о состоянии осветительных приборов.

Что нельзя изменять в электросхеме

В автомобильных электронных системах и компонентах запрещено вносить какие-либо изменения.

В частности, не допускаются следующие модификации:

1. В передние фары – нельзя изменять их форму или устанавливать фары от других моделей автомобилей;
2. В фонари, освещающие задний номерной знак – запрещено изменять яркость, цвет, направление света и подобные характеристики;
3. В звуковые устройства – нельзя устанавливать специальные звуковые сигналы, предназначенные для аварийных служб и аналогичные.

Полезные рекомендации

Схема проводки ваз 2109 необходима и без всяких намерений внесения изменений в устройство автомобиля, ведь в процессе эксплуатации проводка подвергается:

1. Температурному воздействию – как климатическим сменам, так и ежедневным циклам нагреву и остыванию;
2. Механическим нагрузкам – проводка проходит по всему кузову автомобиля, подвергаясь воздействию узлов и механизмов, пассажиров и перевозимых грузов

Соответственно, от владельца требуется профилактический осмотр штатной проводки с целью выявления нарушений изоляции и механических повреждений. Своевременное обнаружение неисправности позволит оперативно исправить и предотвратить более существенные отказы в работе электронных устройств автомобиля.

Выводы: надеемся, что освещенные в данной статье вопросы уберегут вас от необдуманного вмешательства в электросхему автомобиля. А если и потребуется осуществить замену штатной проводки, то вы сделаете это в соответствии с рекомендациями завода-изготовителя.

статью “Схема электропроводки Газель-Бизнес”.

ВАЗ 2108,2109,21099 – обслуживание своими силами (фильм)

Советы по выбору компонентов для переделок

При проведении переделок проводки на ВАЗ 2109 важно учитывать несколько ключевых аспектов, чтобы обеспечить надежность и безопасность электрической системы автомобиля. Правильный выбор компонентов напрямую влияет на качество работы всей системы, а также на долговечность и устойчивость к внешним воздействиям.

1. Кабели и провода

При выборе кабелей для переделок стоит обратить внимание на их сечение. Для большинства электрических систем ВАЗ 2109 рекомендуется использовать медные провода с сечением от 0.5 до 2.5 мм² в зависимости от нагрузки. Для высоконагруженных цепей, таких как система зажигания или стартер, лучше использовать провода с большим сечением. Также важно учитывать изоляцию: она должна быть устойчивой к высоким температурам и механическим повреждениям.

2. Разъемы и клеммы

Качество разъемов и клемм также играет важную роль. Рекомендуется использовать разъемы с хорошей контактной поверхностью, чтобы избежать окисления и потери контакта. Лучше всего подойдут разъемы с латунными или медными контактами, которые обеспечивают надежное соединение. Не забывайте про защитные колпачки для клемм, которые помогут предотвратить короткое замыкание.

3. Предохранители

Переделки проводки часто требуют установки дополнительных предохранителей. Выбор предохранителей должен основываться на максимальной нагрузке, которую будет испытывать цепь. Рекомендуется использовать предохранители с номиналом, превышающим расчетную нагрузку на 20-30%, чтобы избежать их частого срабатывания. Также стоит обратить внимание на тип предохранителей: стеклянные или миниатюрные, в зависимости от доступного пространства и требований к системе.

4. Реле

При модернизации электрической системы может возникнуть необходимость в установке дополнительных реле. Выбор реле должен основываться на их номинальной мощности и типе нагрузки. Например, для управления фарами или другими высокомощными устройствами лучше использовать реле с высокой пропускной способностью. Также стоит обратить внимание на количество контактов: для сложных систем может потребоваться реле с несколькими выходами.

5. Инструменты для установки

Не менее важным аспектом является использование качественных инструментов для установки проводки. Рекомендуется иметь в арсенале обжимные клещи, изоленты, термоусадочные трубки и мультиметр для проверки целостности цепей. Правильный инструмент поможет избежать ошибок при монтаже и обеспечит надежность соединений.

В заключение, выбор компонентов для переделок проводки на ВАЗ 2109 требует внимательности и тщательного подхода. Правильные материалы и инструменты обеспечат надежную работу электрической системы и продлят срок службы автомобиля.

Вопрос-ответ

Что чаще всего ломается в ВАЗ 2109?

Наиболее подверженными коррозии оказались укромные уголки — отбортовки крыльев, низ дверей, багажная дверь и рамка лобового стекла, где ржавчина вылезала из-под резиновых уплотнителей.

В чем разница между ВАЗ 2109 и ВАЗ 21093?

ВАЗ-21093 — модификация с карбюраторным двигателем 1,5 литра. ВАЗ-21096 — модификация, аналогичная ВАЗ-2109, но с правосторонним расположением рулевой колонки. ВАЗ-21093i — модификация с инжекторным двигателем 1,5 литра (опытное производство с 1994, постоянное — с апреля 1998).

Как в народе называют ВАЗ 2109?

Более поздние модели ВАЗ-2108, 2109, частично 2113, 2114 и 2115 именовались «Зубилом», «Зубилой» и «Погремушкой».

Советы

СОВЕТ №1

Перед началом любых работ с проводкой, обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит электронику вашего автомобиля от повреждений.

СОВЕТ №2

При замене или модернизации проводки используйте провода с соответствующим сечением, чтобы избежать перегрева и потери мощности. Обратите внимание на качество изоляции, чтобы предотвратить возможные замыкания.

СОВЕТ №3

Документируйте все изменения, которые вы вносите в проводку. Создание схемы или фотографирование каждого этапа поможет вам в будущем при диагностике и ремонте, а также упростит процесс обратной сборки.

СОВЕТ №4

Не забывайте о правильной прокладке проводов. Избегайте мест с высокой температурой и механическими повреждениями, а также используйте защитные гофры или трубки для дополнительной изоляции и защиты проводов.
