Проводка в машине: разбираемся с предназначением

Проводка в автомобиле — ключевой элемент электрической системы, обеспечивающий работу всех электронных компонентов. В статье рассмотрим предназначение проводки, особенности её замены, а также научим вас прозвонке проводки и действиям при её повреждении или перегреве. Вы найдете советы, видео-инструкции и фотографии, которые помогут разобраться в этом важном аспекте обслуживания автомобиля и избежать дорогостоящих ремонтов.

Особенности автомобильной электропроводки

Действительно, все эти жгуты проводов, обвивающие автомобиль сверху вниз, выполняют одну важную функцию – обеспечивают стабильную передачу электрических сигналов между элементами различных систем. Если один из проводов имеет плохой контакт или, что еще хуже, клемма сгорела или окислилась, это может привести к сбоям в работе цепи или даже к ее полной неисправности.

Замена проводов – задача несложная, но гораздо труднее самостоятельно выявить место обрыва или короткого замыкания, особенно если не знать, как это сделать.

В этой статье мы постараемся ответить на множество вопросов, включая:

• как прозвонить проводку в автомобиле для выявления неисправностей;
• как правильно отремонтировать исполнительный механизм;
• как восстановить плохой контакт;
• как решить другие проблемы, связанные с электрооборудованием.

Проводка в автомобиле играет ключевую роль в обеспечении его функционирования и безопасности. Эксперты отмечают, что именно от качества и состояния проводки зависит работа всех электрических систем, включая освещение, систему зажигания и электронику. С течением времени проводка может подвергаться воздействию влаги, коррозии и механическим повреждениям, что может привести к сбоям в работе автомобиля. Специалисты рекомендуют регулярно проверять состояние проводки, особенно в старых моделях, чтобы избежать неожиданных поломок. Кроме того, правильная изоляция и укладка проводов могут значительно повысить надежность и долговечность электрической системы автомобиля. Важно помнить, что пренебрежение состоянием проводки может привести не только к техническим неисправностям, но и к серьезным аварийным ситуациям на дороге.

Правильная проводка в твоём авто! Кулибин!

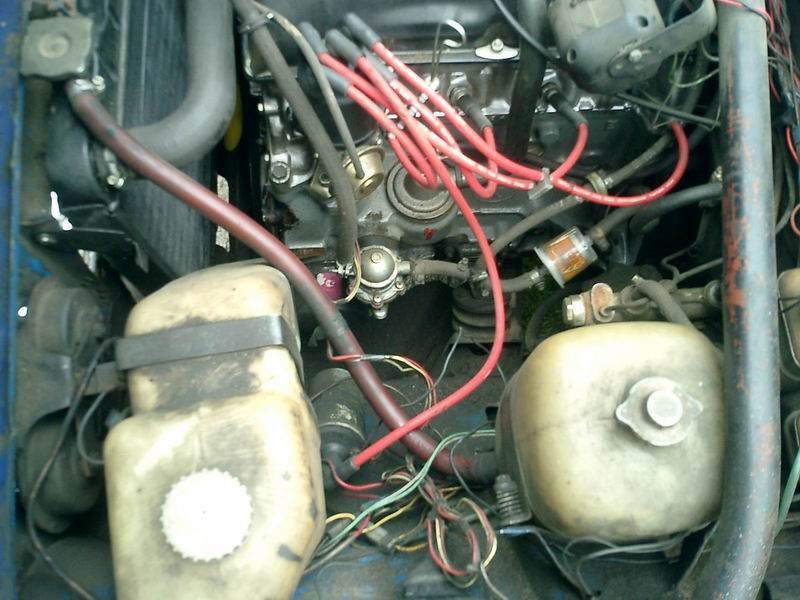

Что под капотом

В подкапотном пространстве встречается множество проводов, выполняющих самые разнообразные функции:

1. передающие импульсы высокого напряжения от источника тока (генератора или АКБ) в цилиндры двигателя;
2. передающие данные от всевозможных датчиков;
3. обеспечивающие непрерывную работу системы подачи топлива, осветительных приборов и т.п.

Интересные факты

Вот несколько интересных фактов о проводке в автомобиле и её предназначении:

1. Сложная сеть: В современных автомобилях проводка может состоять из более чем 5 километров проводов. Эти провода соединяют различные системы автомобиля, включая двигатель, трансмиссию, системы безопасности, освещение и мультимедиа. Это делает проводку одной из самых сложных и важных частей автомобиля.

2. Канальная архитектура: Современные автомобили используют CAN-шину (Controller Area Network), которая позволяет различным электронным блокам обмениваться данными по одной и той же проводке. Это значительно упрощает проводку, снижает вес автомобиля и улучшает надежность систем, так как уменьшает количество необходимых проводов.

3. Защита от внешних факторов: Проводка в автомобиле защищена от воздействия высоких температур, влаги и механических повреждений. Для этого используются специальные изоляционные материалы и оболочки, которые обеспечивают долговечность и безопасность работы электрических систем, особенно в условиях эксплуатации автомобиля.

ПРОВОДКА И СЕНСОРЫ. КАК СДЕЛАТЬ ГРАМОТНО ЭЛЕКТРИКУ В АВТО

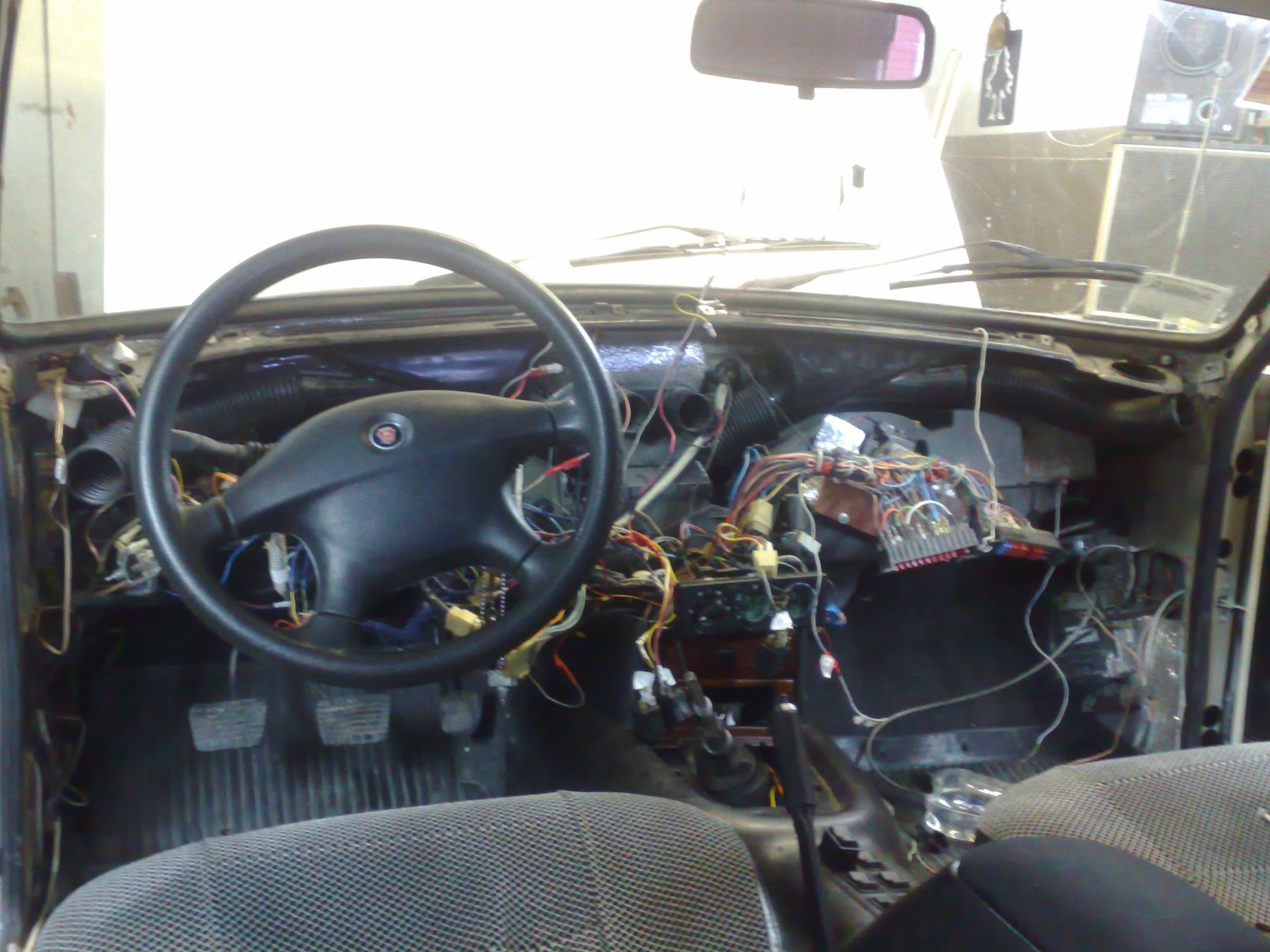

Что в салоне

Внутреннее пространство автомобиля, предназначенное для водителя и его пассажиров, содержит еще больше проводов, так как здесь находятся:

1. Элементы управления автомобильными системами:
   • управление внешними осветительными устройствами (освещение дороги, сигналы поворота и стоп-сигналы);
   • управление звуковыми сигналами;
   • управление автоматической коробкой передач;
   • управление электронными помощниками (круиз-контроль, автоматические стеклоочистители, навигационная система);
2. Приборы и датчики для контроля;
3. Системы активной безопасности:
   • электроприводы для ремней безопасности;
   • механизмы подушек безопасности для водителя и переднего пассажира;
4. Удобства для комфорта:
   • кондиционер;
   • стеклоподъемники;
   • аудиосистема;
   • системы обогрева стекол, зеркал, сидений и прочее.

Важно!
Внутри салона проходят жгуты проводов, ведущие к задней части автомобиля.
Поэтому в салоне наблюдается высокая концентрация электропроводки.

Как обнаружить неисправность

Если что-то из электрических приборов или исполнительных механизмов перестает работать, то не стоит спешить с его заменой. Нельзя исключать, что причина отказа скрыта в нарушении работоспособности проводки, и установка нового оборудования проблему не решит.

Любая заводская инструкция к автомобилю рекомендует начинать поиски причины неисправностей с прозвона электрических проводов, соединяющих данный прибор или механизм с другими компонентами.

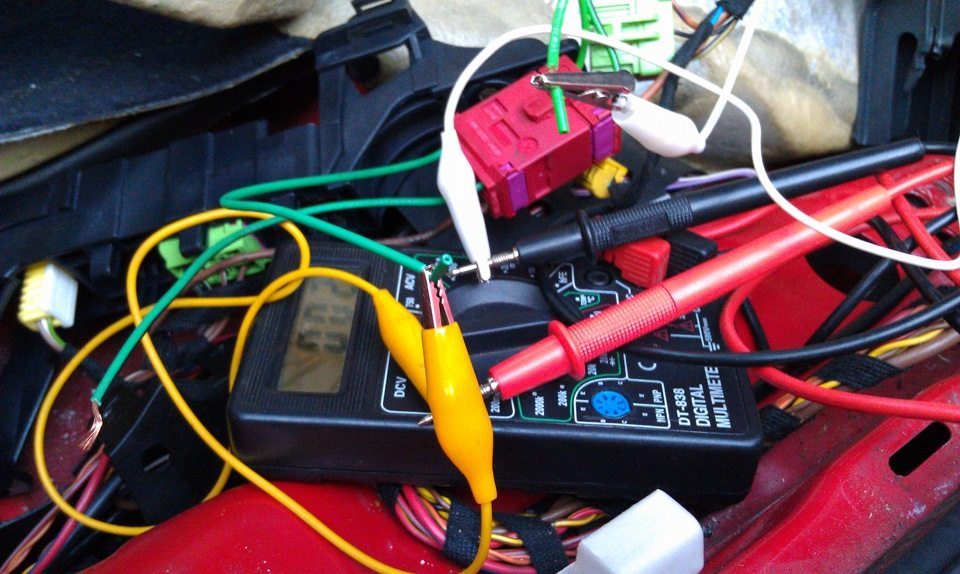

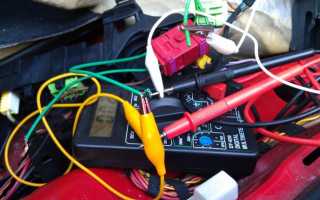

Для этого необходимо вооружиться:

1. мультиметром;
2. либо сигнальной лампой на 12 Вольт с соединительными проводами.

Порядок работы с мультиметром

В видео, представленном в данной статье, вы сможете ознакомиться с ключевыми моментами использования измерительных приборов при выявлении неисправностей в бортовой электросети. Главным инструментом для любого автоэлектрика по-прежнему является многофункциональный цифровой прибор – мультиметр. (Также рекомендуем ознакомиться со статьей о схеме электропроводки ВАЗ 2105.)

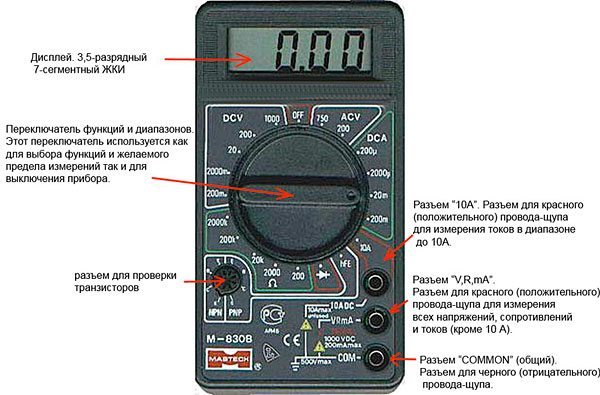

Для справки: Мультиметр – это универсальное устройство, которое сочетает в себе функции омметра, амперметра и вольтметра.
Вольтметр отвечает за измерение напряжения в бортовой цепи, амперметр измеряет силу тока, а омметр определяет сопротивление.

Проверка напряжения

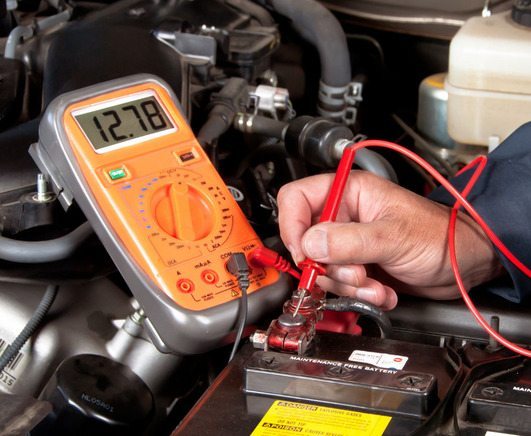

Итак, если в автомобиле один из электронных компонентов перестал работать, то первым делом нужно осуществить проверку напряжения электрической цепи, которая соединяет его с другими устройствами. (См. также статью Схема электропроводки Газель: как установить.)

Для этого:

• Переключаем мультиметр в режим вольтметра;
• Подсоединяем один из щупов прибора к отрицательной клемме аккумулятора (если проверяемое устройство находится под капотом) или к массе автомобиля, стараясь выбрать место на кузове с хорошим контактом;
• Второй щуп подключаем к подающему проводу в проверяемой цепи, предварительно сняв его с клеммы устройства или прибора.

Если на табло появится значения – напряжение в проводе присутствует и сам провод исправен. Проделываем операцию с другими проводами, и когда обнаружим точку, где напряжение в сети отсутствует, определяем, что источник неисправности расположен в этом отрезке.

Обратите внимание!
В некоторых электрических цепях автомобиля напряжение присутствует только тогда, если ключ в замке зажигания установлен в определенное положение.

Поиск короткого замыкания

Эта процедура отличается тем, что в цепи отсутствует напряжение.

Для выполнения данной проверки необходимо:

1. Извлечь плавкий предохранитель, который отвечает за проверяемую цепь;
2. Перевести мультиметр в режим измерения напряжения;
3. Подключить один из щупов к клеммам предохранителя, когда все остальные устройства и оборудование этой цепи отключены от питания;
4. Пошевелить провод – если на дисплее появятся значения, это указывает на наличие короткого замыкания.

Важно!

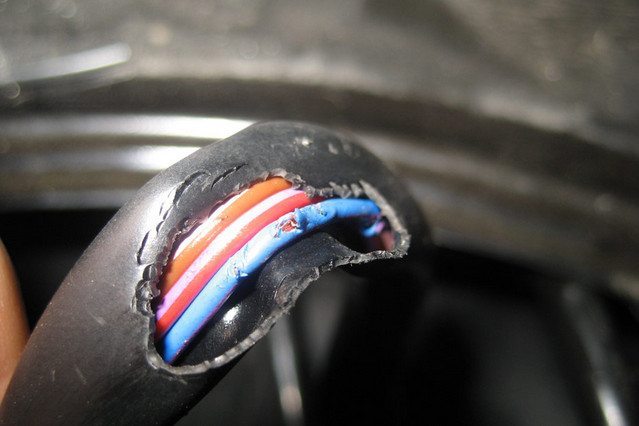

Обычно подобная ситуация возникает с проводкой в тех местах, где изоляция повреждена.
Этот метод поиска короткого замыкания можно применять и к другим элементам цепи, включая выключатели.

Проверка качества заземления

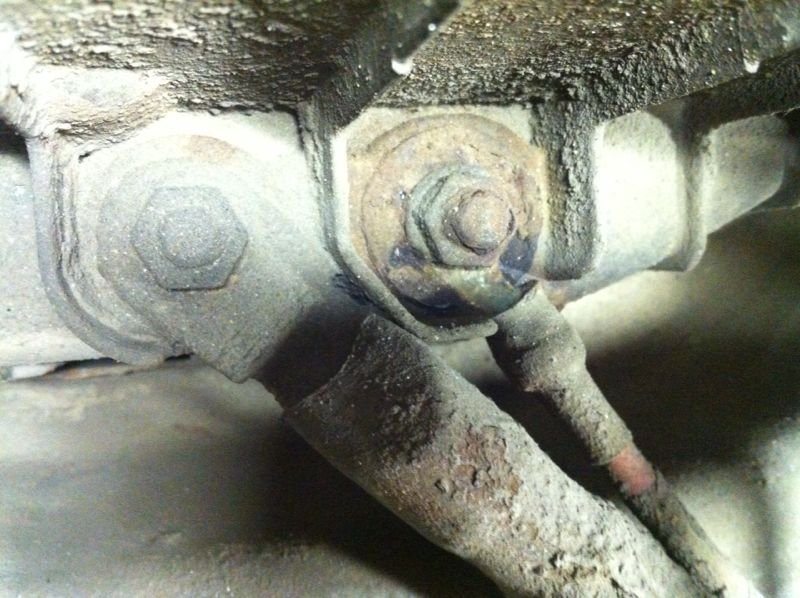

Поскольку подавляющее большинство автомобилей имеет однопроводную схему электропроводки, и «-» все электрическое оборудование получает через металлический корпус авто, качество заземления приборов и механизмов играет решающую роль.

Но в процессе эксплуатации, детали корпуса:

• ржавеют;
• окисляются;
• разбалтываются;

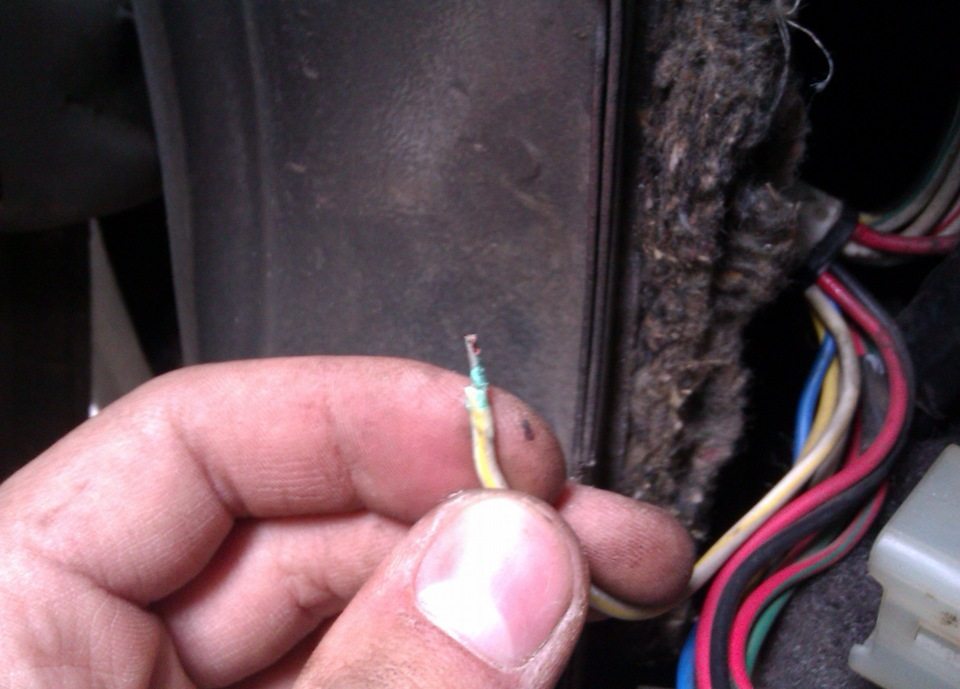

и у электрооборудования, подключенного к корпусу, теряется электрический контакт, они начинают работать с перебоями. Чтобы убедиться в их исправности, следует провести проверку надежности заземления.

Алгоритм проверки надежность подключения электрооборудования и других элементов к массе автомобиля будет следующим:

1. Отсоединяем аккумуляторную батарею и подсоединяем один из проводов мультиметра к массе автомобиля;
2. Второй провод подсоединяем к точке заземления или к соединению, которое мы проверяем;
3. Если на экране будут появляться значения, сверьте их с заводскими параметрами, и если они близки – значит заземление в порядке.

Проверка целостности цепи

Эта процедура необходима для того, чтобы автовладелец мог убедиться в исправности проводки и отсутствии разрывов в электрической цепи. (Смотрите также статью о схеме электропроводки Нива Шевроле.)

Следуйте этим шагам:

1. Отключите питание цепи, вытащив плавкий предохранитель или отсоединив клемму аккумулятора;
2. Проверьте целостность электрической цепи, подключив щупы мультиметра к ее концам;
3. Один из щупов подключите к массе автомобиля;
4. Если на дисплее появятся значения, значит, разрывов в цепи нет;
5. Если экран не показывает изменений, это указывает на наличие разрыва в электрической цепи.

Дополнительное оборудование

В процессе эксплуатации владельцы автомобилей нередко устанавливают дополнительное электрооборудование:

• Сигнализацию;
• Более мощные осветительные приборы;
• Аудио и видео аппаратуру и т.п.

Их интеграция добавляет проводки в автомобиле, а также нагружает электросистему. Более того, ряд «новых» потребителей электричества неотключаемые, например, сигнализация, а значит, вероятность быстрого разряда аккумуляторной батареи становится очень актуальной.

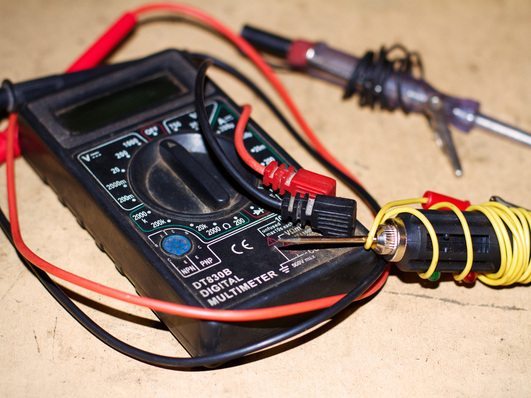

Если ваш автомобиль начинает плохо заводиться после длительной стоянки, то следует определить причину утечки тока. Найти утечку вам также поможет многофункциональный прибор, переведенный в режим амперметра.

Совет: Не забудьте выставить диапазон измерения до 10 Ампер, поскольку ток в бортовой сети автомобиля постоянный.

Поиск обрыва проводки с помощью FF310 (1) AVTEL

В заключение

Провода в автомобиле играют ключевую роль в его функционировании. Несмотря на то что они защищены качественной изоляцией и находятся в защищенном состоянии от воздействия внешней среды, включая дождь и высокие температуры, со временем провода могут утратить свои характеристики. Это может привести к сбоям как в отдельных цепях, так и в работе всех электрических систем автомобиля.

Регулярный контроль и диагностика состояния проводов помогут избежать неожиданных поломок, что, в свою очередь, сэкономит ваше время и, что наиболее важно, сохранит ваш автомобиль в исправном состоянии.

Советы по уходу за проводкой

Уход за проводкой автомобиля — это важный аспект, который часто недооценивается владельцами транспортных средств. Правильное обслуживание проводки может значительно продлить срок службы электрической системы и предотвратить множество проблем. Вот несколько советов, которые помогут вам поддерживать проводку в хорошем состоянии.

Регулярная проверка состояния проводов. Периодически осматривайте проводку на наличие повреждений, таких как трещины, изоляция, которая начала отслаиваться, или признаки коррозии. Обратите внимание на места соединений и разъемов, так как они часто становятся источником проблем. Если вы заметили какие-либо дефекты, лучше всего заменить поврежденные участки проводки.

Чистка разъемов и контактов. Со временем на контактах и разъемах может накапливаться грязь и окисление, что приводит к плохому электрическому контакту. Используйте специальные очистители для электроники, чтобы удалить загрязнения. Также можно использовать мелкую наждачную бумагу для легкой шлифовки окисленных контактов, но будьте осторожны, чтобы не повредить их.

Защита от влаги и коррозии. Влага — один из главных врагов проводки. Убедитесь, что все соединения хорошо защищены от влаги. Используйте герметики и специальные спреи для защиты от коррозии. Если проводка проходит через места, подверженные воздействию влаги, рассмотрите возможность установки защитных кожухов или трубок.

Правильная укладка проводов. При установке или замене проводки следите за тем, чтобы провода не были натянуты и не находились в местах, где они могут тереться о металлические части автомобиля. Используйте крепежи и зажимы для фиксации проводов в нужном положении. Это поможет избежать механических повреждений и износа изоляции.

Использование качественных материалов. При замене проводки или компонентов электрической системы выбирайте только качественные и проверенные материалы. Дешевые аналоги могут быстро выйти из строя и привести к серьезным проблемам. Обратите внимание на производителей и отзывы о продукции.

Обращение к специалистам. Если вы не уверены в своих силах или столкнулись с серьезной проблемой в проводке, лучше обратиться к профессионалам. Квалифицированные электрики смогут быстро диагностировать и устранить неисправности, что сэкономит ваше время и деньги в будущем.

Следуя этим простым советам, вы сможете значительно улучшить состояние проводки вашего автомобиля и избежать множества неприятностей, связанных с электрической системой. Регулярный уход и внимание к деталям помогут вам наслаждаться безопасной и надежной эксплуатацией вашего транспортного средства.

Вопрос-ответ

Как понять, что в машине неисправна проводка?

Как искать обрыв и замыкание? Не секрет, что для этого используют прибор — мультиметр. Его переключают в режим измерения сопротивления или прозвонки. Если коснуться щупами двух точек кабеля и тестер подаст звуковой сигнал, значит, провод цел. Если сигнала нет, значит, цепь разорвана.

Почему замыкает проводка в машине?

Короткое замыкание в автомобиле происходит при износе проводов и потребителей тока. В первом случае нередко причиной становится повреждение изоляции при ремонте, когда жгут заламывают или в него попадает саморез. Признаками короткого замыкания являются частые перегорания предохранителей автомобиля.

От чего может загореться проводка в машине?

Постоянные вибрации и трение могут привести к нарушению изолирующего покрытия. Короткое замыкание незащищенных участков силовых цепей стартера или генератора вызывает искрение, нагрев и расплавление жилы провода, воспламенение его изоляции и горючих материалов поблизости.

Как узнать, где коротит проводка в машине?

Для поиска короткого замыкания или обрыва проводки можно использовать прибор «мультиметр». Если нужно определить только наличие или отсутствие напряжения на участке цепи, то можно использовать специальный световой индикатор 12 В. Также подойдет контрольная лампа, которую можно сделать своими руками.

Советы

СОВЕТ №1

Перед началом работы с проводкой в автомобиле обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит вас от электрического удара.

СОВЕТ №2

Изучите схему электропроводки вашего автомобиля. Это поможет вам лучше понять, как устроены системы и где находятся ключевые компоненты, что упростит диагностику и ремонт.

СОВЕТ №3

Используйте качественные инструменты и материалы для работы с проводкой. Это не только повысит надежность соединений, но и продлит срок службы электрических систем вашего автомобиля.

СОВЕТ №4

Регулярно проверяйте состояние проводки и соединений. Обратите внимание на признаки износа, такие как трещины, коррозия или обнаженные провода, чтобы предотвратить более серьезные проблемы в будущем.
