В статье рассмотрим работу и особенности привода спидометра на автомобилях ВАЗ, включая классические и переднеприводные модели. Узнаете о механическом и электрическом приводе, а также получите пошаговую инструкцию по замене привода спидометра. Это поможет избежать проблем с измерением скорости и поддерживать автомобиль в исправном состоянии. Информация будет полезна как опытным автолюбителям, так и новичкам, желающим самостоятельно выполнять ремонт.
Как работает механический и электрический привод

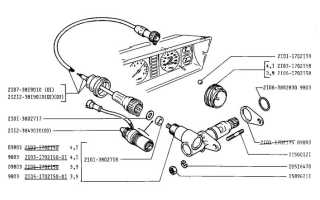

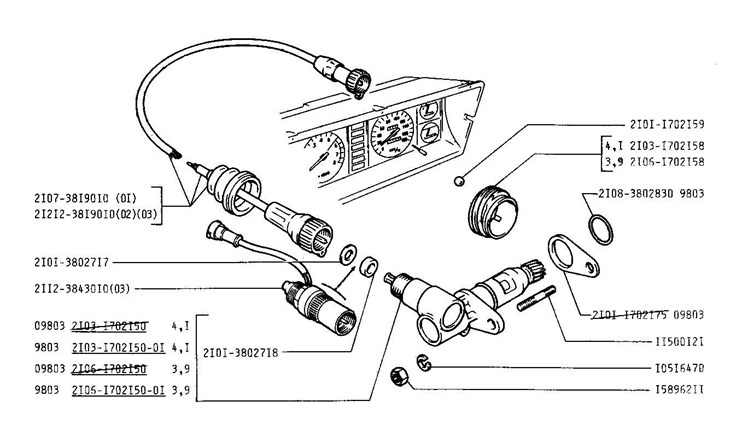

Во время движения автомобиля шестерня, отвечающая за спидометр, через гибкий трос передает вращение от вторичного вала к датчику скорости в панели приборов. На моделях ВАЗ используются разные шестерни привода из-за различий в коэффициенте передачи редуктора. Высокое соотношение зубцов дифференциала к ведущей шестерне позволяет развивать большую скорость, но может ухудшить динамические характеристики.
Низкое соотношение, наоборот, улучшает динамику, но ограничивает максимальную скорость. Для корректной работы спидометра важно правильно подобрать соотношение между ведущей шестерней на вторичном валу и шестерней привода спидометра. При выборе привода необходимо учитывать размер колес и коэффициент передачи редуктора, что позволяет использовать один спидометр для всех моделей в рамках одного семейства.
Электрический привод спидометра, в отличие от механического, передает вращение не на индикатор, а на датчик скорости, который преобразует скорость вращения шестерни в сигналы для электронного блока управления. Это позволяет отображать скорость на индикаторе и управлять работой инжектора.
Замена привода спидометра на автомобилях ВАЗ, как переднеприводных, так и классических моделей, является важной процедурой, требующей внимательного подхода. Эксперты отмечают, что основными причинами замены могут быть износ деталей, неправильная работа спидометра или его поломка. В переднеприводных моделях процесс замены может быть более сложным из-за конструкции трансмиссии, что требует дополнительных инструментов и навыков. В классических моделях, как правило, замена осуществляется проще, однако также важно учитывать состояние кабеля и самого спидометра. Специалисты рекомендуют использовать оригинальные запчасти для обеспечения надежности и точности показаний. Правильная установка и настройка привода спидометра помогут избежать дальнейших проблем и обеспечат корректную работу системы.
Видео – Как поменять привод спидометра на классике (2101 – 2107)
Для замены привода спидометра понадобится смотровая яма, эстакада или подъемник.

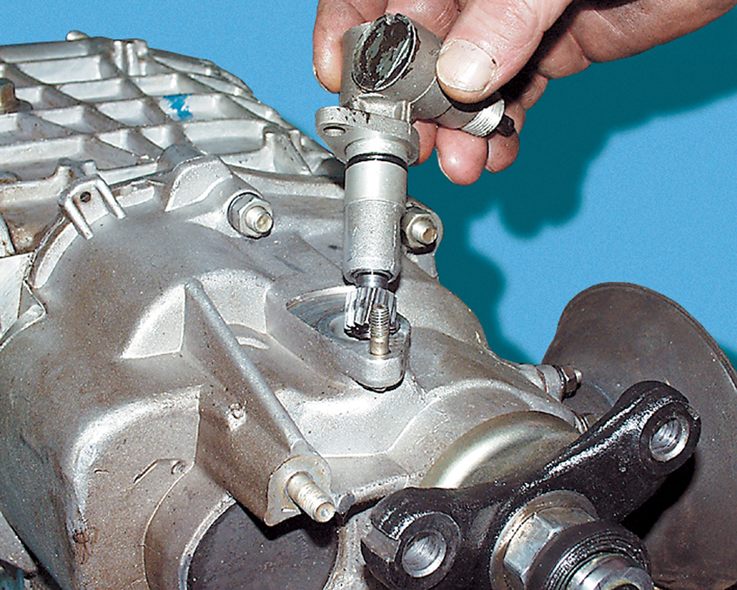

Привод спидометра расположен на левой стороне КПП рядом с опорой (балкой). Чтобы снять привод спидометра, открутите пластиковую гайку наконечника тросика и снимите его. После этого снимите стяжную пружину с рабочего цилиндра сцепления. Вытащите шплинт из толкателя и открутив два болта крепления цилиндра, вытащите толкатель из выжимной вилки сцепления. Опустите коробку насколько возможно и выкрутите болты крепления привода спидометра, после чего вытащите его из КПП.
Перед установкой нового привода убедитесь, что число зубьев соответствует коэффициенту передачи редуктора. 13 зубов для редуктора с коэффициентом 3,9 (скоростной). 12 зубов для редуктора с коэффициентом 4,1 (стандартный). 9 зубов для редуктора с соотношением 4,3 (тяговой). При установке нового привода спидометра используйте прокладку из ремкомплкекта или автомобильный герметик. Если установка нового привода спидометра не привела к улучшению работы (тросик и индикатор в порядке), потребуется демонтаж КПП, разборка и замена приводной шестерни. Замена электрического привода проводится так же, разница в том, что вместо откручивания тросика снимают клемму провода с контакта и откручивают датчик (преобразователь) скорости, после чего извлекают шестеренку привода.
| Модель ВАЗ | Тип привода спидометра | Особенности замены |
|---|---|---|
| ВАЗ-2108, ВАЗ-2109, ВАЗ-21099 (переднеприводные) | Тросовый, от коробки передач | Необходимо снять кожух КПП, отсоединить трос от коробки и спидометра. Трос может быть труднодоступен. |
| ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 (переднеприводные) | Тросовый, от коробки передач | Аналогично ВАЗ-2108-21099, но конструкция может незначительно отличаться. |
| ВАЗ-2101-2107 (“классика”) | Тросовый, от коробки передач | Доступ к тросу проще, чем на переднеприводных моделях. Может потребоваться регулировка натяжения троса. |
| ВАЗ-2114, ВАЗ-2115 (переднеприводные) | Тросовый, от коробки передач | Аналогично ВАЗ-2110-2112, возможны незначительные отличия в креплении. |
| ВАЗ-2121 “Нива” (переднеприводные) | Тросовый, от раздаточной коробки | Особенности замены связаны с расположением раздаточной коробки. |
Интересные факты
Вот несколько интересных фактов о приводе спидометра на автомобилях ВАЗ, включая переднеприводные модели и классические:
-
Разные типы приводов: На классических моделях ВАЗ (например, ВАЗ-2101) спидометр приводится в действие механическим способом через трос, который соединен с коробкой передач. В то время как на переднеприводных моделях (например, ВАЗ-2108) используется электронный датчик скорости, что позволяет более точно измерять скорость и улучшает надежность системы.
-
Совместимость деталей: При замене привода спидометра на классических моделях ВАЗ важно учитывать совместимость деталей. Например, приводы от разных моделей могут отличаться по длине и конструкции, что может повлиять на точность показаний спидометра. Поэтому при замене рекомендуется использовать оригинальные запчасти или проверенные аналоги.
-
Калибровка спидометра: После замены привода спидометра может потребоваться его калибровка. Это связано с тем, что разные приводы могут иметь разные передаточные отношения, что влияет на точность показаний. Калибровка может быть выполнена с помощью специального оборудования или в условиях автосервиса, что позволяет обеспечить правильное отображение скорости на приборной панели.
Замена на переднеприводных автомобилях

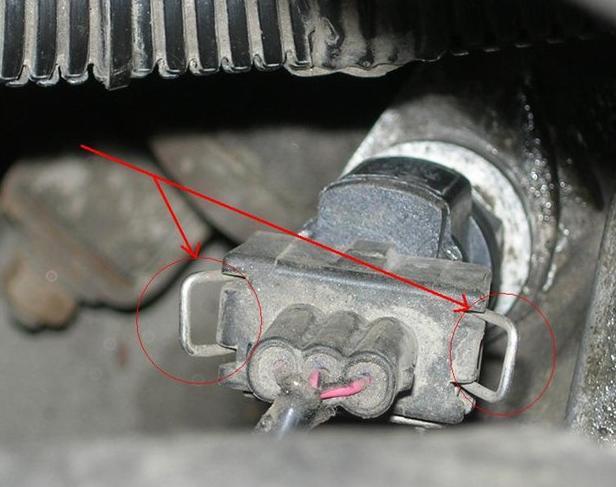

На автомобилях моделей 2108 – 2115 привод спидометра расположен сбоку коробки передач, ближе к задней стенке подкапотного пространства. Доступ к нему осуществляется через капот. Замена аналогична процессу на классических моделях: нужно отсоединить наконечник тросика или колодку проводов, отстегнув защелки, затем снять датчик скорости, открутить болт, крепящий шестеренку привода, и аккуратно извлечь ее из коробки передач. Соотношение количества зубьев шестеренки привода и ведущей шестерни вторичного вала остается прежним.
Частые проблемы и их решения при замене привода спидометра
Замена привода спидометра на автомобилях ВАЗ, как переднеприводных, так и классических моделей, может сопровождаться рядом проблем. Знание этих проблем и способов их решения поможет избежать лишних затрат времени и усилий.
1. Неправильная установка привода
Одной из самых распространенных проблем является неправильная установка привода спидометра. Это может привести к тому, что спидометр будет показывать неверные значения или вовсе не будет работать. Чтобы избежать этой проблемы, необходимо внимательно следовать инструкции по установке, а также убедиться, что все соединения надежно закреплены.
Решение: Перед установкой привода убедитесь, что он совместим с вашей моделью автомобиля. Проверьте, что все элементы системы спидометра находятся в исправном состоянии. При установке следуйте рекомендациям производителя и используйте необходимые инструменты.
2. Износ шестерен привода
С течением времени шестерни привода спидометра могут изнашиваться, что приводит к неправильной работе спидометра. Это может проявляться в виде скачков показаний или полной остановки стрелки. Износ шестерен может быть вызван как естественным старением, так и недостаточным смазыванием.
Решение: При замене привода спидометра обязательно проверьте состояние шестерен. Если они изношены, их следует заменить. Также рекомендуется периодически смазывать механизмы, чтобы продлить срок службы привода.
3. Повреждение кабеля спидометра
Кабель, соединяющий привод спидометра с приборной панелью, может быть поврежден, что также приведет к неправильной работе спидометра. Повреждение может произойти из-за механических воздействий, коррозии или старения материала.
Решение: При замене привода спидометра обязательно проверяйте состояние кабеля. Если он поврежден, его необходимо заменить. Убедитесь, что новый кабель правильно установлен и не имеет перегибов или натяжений.
4. Неправильная калибровка спидометра
После замены привода спидометра может потребоваться его калибровка. Неправильная калибровка может привести к тому, что спидометр будет показывать неверные значения скорости.
Решение: Для калибровки спидометра можно использовать специальные устройства или обратиться в сервисный центр. Также можно провести тестирование на определенном расстоянии, чтобы проверить точность показаний.
5. Проблемы с электроникой (для переднеприводных моделей)
На современных переднеприводных моделях ВАЗ спидометр может быть связан с электронной системой автомобиля. В случае замены механического привода на электронный могут возникнуть проблемы с совместимостью или настройкой.
Решение: При замене механического привода на электронный обязательно ознакомьтесь с документацией и рекомендациями производителя. В некоторых случаях может потребоваться обновление программного обеспечения или замена других компонентов системы.
Читайте также:
Знание этих распространенных проблем и их решений поможет вам успешно заменить привод спидометра на автомобилях ВАЗ, обеспечив корректную работу системы и точность показаний спидометра.
Вопрос-ответ
Как узнать, что спидометр требует замены?
Признаки, указывающие на необходимость замены спидометра, включают постоянное отсутствие показаний, резкие колебания стрелки, а также механические повреждения самого устройства. Если спидометр не реагирует на движение автомобиля или показывает неверные данные, стоит задуматься о его замене.
Какие инструменты понадобятся для замены спидометра на ВАЗ?
Для замены спидометра вам понадобятся: набор ключей, отвертки (плоская и крестовая), возможно, плоскогубцы и новый спидометр. Также рекомендуется иметь под рукой инструкцию по эксплуатации автомобиля для уточнения деталей процесса.
Сколько времени занимает замена спидометра на переднеприводных моделях ВАЗ?
Замена спидометра на переднеприводных моделях ВАЗ обычно занимает от 30 минут до 1 часа, в зависимости от опыта механика и состояния автомобиля. Если все инструменты под рукой и нет дополнительных проблем, процесс может быть выполнен достаточно быстро.
Советы
СОВЕТ №1
Перед началом замены привода спидометра обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. Это поможет вам понять, какие инструменты понадобятся и какие шаги необходимо выполнить для безопасной и эффективной замены.
СОВЕТ №2
При снятии старого привода спидометра будьте осторожны, чтобы не повредить другие компоненты автомобиля. Используйте подходящие инструменты и аккуратно извлекайте привод, чтобы избежать повреждений.
СОВЕТ №3
Перед установкой нового привода спидометра проверьте его на наличие повреждений и убедитесь, что он соответствует спецификациям вашего автомобиля. Это поможет избежать проблем с точностью показаний спидометра в будущем.
СОВЕТ №4
После установки нового привода спидометра проведите тест-драйв, чтобы убедиться, что спидометр работает корректно. Если показания не соответствуют реальной скорости, возможно, потребуется дополнительная регулировка или проверка подключения.
