В статье рассмотрим устройство и принцип действия привода спидометра на ВАЗ 2109. Привод спидометра обеспечивает точную передачу информации о скорости, что важно для безопасности и управления автомобилем. Обсудим конструкцию механизма, его основные компоненты и процесс замены, что поможет владельцам ВАЗ 2109 лучше понять работу спидометра и проводить необходимые ремонты и профилактику.
Устройство и принцип действия спидометра

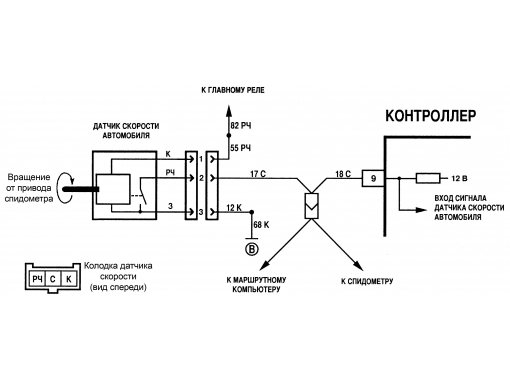

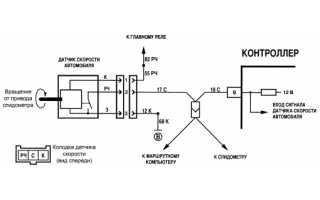

Привод спидометра — это механизм, передающий данные о скорости автомобиля на циферблат спидометра. В модели ВАЗ 2109 он состоит из двух шестерен (ведомой и ведущей), установленных на вторичном валу трансмиссии, и гибкого вала.
При вращении вторичного вала шестерни получают момент и передают его на гибкий вал. Этот вал, соединенный со стрелкой спидометра, заставляет ее отображать текущую скорость.
Длина гибкого вала зависит от модификации автомобиля. Ранние версии «девяток» имели торпеду ниже, что требовало короткого вала. Поздние модели с обновленной торпедой нуждались в более длинном гибком вале.
Эксперты отмечают, что привод спидометра ВАЗ 2109 является важным элементом системы измерения скорости автомобиля. Он обеспечивает точность показаний, что критически важно для безопасного управления транспортным средством. В процессе эксплуатации владельцы часто сталкиваются с проблемами, связанными с износом или повреждением привода, что может привести к неправильным показаниям спидометра. Специалисты рекомендуют регулярно проверять состояние этого узла, особенно при проведении технического обслуживания. Кроме того, использование оригинальных запчастей при замене привода может значительно повысить надежность и долговечность системы. Важно также учитывать, что неправильная установка или использование некачественных комплектующих может негативно сказаться на работе спидометра.
Причина поломки привода спидометра ВАЗ 2109
Так как гибкий вал является самой основной частью привода спидометра, то распространенной причиной отказа работы спидометра, является его обрыв. Вал ломается из-за естественного износа и подлежит замене.
Для проверки работы вала, приборная панель снимается, оболочку с валом кладут на край внутренней части торпеды, заводят мотор и едут со скоростью 20 километров в час. Если вал не крутится, то это его разрыв. В случае, если он исправно вращается, то проблема кроется в самом механизме спидометра.
Также, неисправность привода может заключаться и в износе шестерен, которые закреплены возле вторичного вала коробки передач.
| Компонент привода спидометра ВАЗ 2109 | Функция | Возможные неисправности и их причины |
|---|---|---|
| Гибкий вал | Передача вращения от коробки передач к прибору | Износ, обрыв, повреждение оболочки, смещение |
| Шестерня привода на коробке передач | Передача вращения от коробки передач на гибкий вал | Износ зубьев, поломка, смещение |
| Шестерня привода на спидометре | Передача вращения от гибкого вала на спидометр | Износ зубьев, поломка |
| Спидометр | Отображение скорости | Неисправность механизма, неисправность электроники (в случае электронного спидометра) |
Интересные факты
Вот несколько интересных фактов о приводе спидометра на ВАЗ 2109:
-
Механический привод: Спидометр на ВАЗ 2109 работает на основе механического привода, который соединен с трансмиссией автомобиля. Это означает, что скорость автомобиля измеряется не с помощью электронных датчиков, а с помощью вращения специального тросика, который передает информацию на спидометр.
-
Калибровка: Привод спидометра можно откалибровать в зависимости от размера колес. Если на автомобиль установлены колеса другого диаметра, это может привести к ошибкам в показаниях спидометра. Для корректировки необходимо менять передаточное число в редукторе привода.
-
Устойчивость к повреждениям: Привод спидометра ВАЗ 2109 отличается высокой надежностью и устойчивостью к повреждениям. Однако, как и любой механический элемент, он может изнашиваться со временем, что приводит к необходимости его замены или ремонта. Регулярная проверка состояния тросика и редуктора поможет избежать проблем с показаниями спидометра.
Замена привода спидометра ВАЗ 2109
Если гибкий вал разорван, его обломки извлекаются из салона, а остатки удаляются под капотом, в области коробки передач. Отсутствие вращения вала может быть связано не только с его повреждением, но и с износом, который приводит к повреждению граней. В этом случае они не смогут передать вращающий момент от шестерни привода. В любом случае вал нужно заменить.

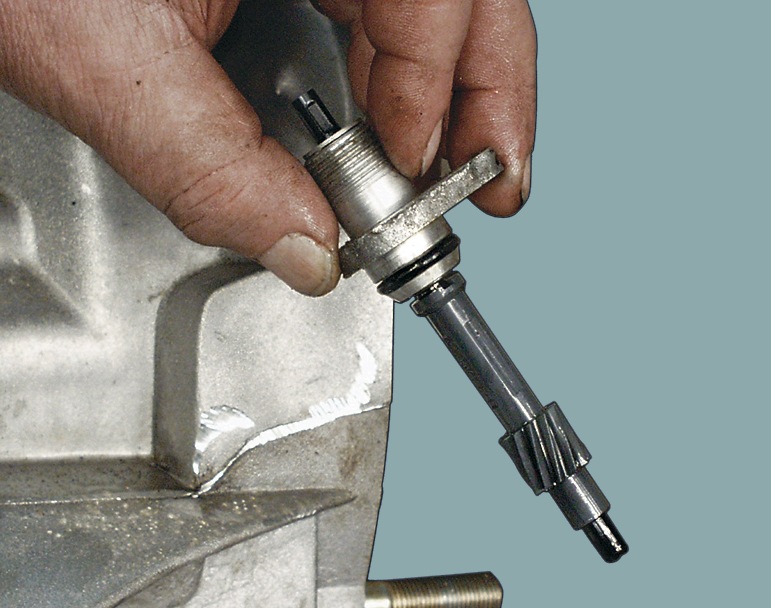

Если неисправность в шестернях привода, автомобиль следует установить на смотровую яму и открутить болт, фиксирующий корпус привода к коробке передач. Для удобства снятия корпуса можно использовать плоскую отвертку. Затем демонтируйте старые шестерни и установите новые.
Важно! Перед установкой новых шестерен проверьте количество зубьев. Оно должно совпадать с количеством зубьев на старой шестерне, иначе спидометр будет показывать неверные данные.
Видео – Ремонт спидометра на ВАЗ 2109
Почему привод спидометра должен быть всегда исправен?
Ответ на этот вопрос достаточно прост. Дело в том, что не все водители в состоянии правильно переключить передачу без соответствующей информации о скорости движения автомобиля. В особенности, это касается тех, чья «девятка» не имеет тахометра на приборной панели. Неправильное переключение передачи может сказаться на дальнейшей работе коробки передач и двигателя автомобиля.
Кроме того, не имея информации о скорости автомобиля, можно запросто стать нарушителем скоростного движения и тогда проблем с ГАИ не избежать.
Именно поэтому спидометр должен работать исправно и без отказов. Удачи на дорогах!
Советы по профилактике и обслуживанию привода спидометра
Для обеспечения надежной работы привода спидометра на автомобиле ВАЗ 2109 необходимо регулярно проводить профилактические мероприятия и обслуживание. Это поможет избежать неполадок и продлить срок службы устройства.
1. Регулярная проверка состояния привода
Первым шагом в профилактике является регулярная проверка состояния привода спидометра. Необходимо осмотреть его на наличие механических повреждений, трещин или коррозии. Особое внимание следует уделить соединениям и креплениям, так как они могут ослабевать со временем.
2. Смазка механизма
Привод спидометра требует периодической смазки. Используйте специальную смазку, предназначенную для автомобильных механизмов. Наносите смазку на подвижные части привода, чтобы уменьшить трение и износ. Это особенно важно в условиях повышенной влажности или пыли.
3. Проверка кабеля
Кабель, соединяющий привод спидометра с приборной панелью, также нуждается в внимании. Проверьте его на наличие изломов, трещин и других повреждений. Если кабель поврежден, его необходимо заменить, так как это может привести к неправильным показаниям спидометра.
4. Контроль за работой спидометра
Регулярно проверяйте работу спидометра во время движения. Если вы заметили, что стрелка спидометра не реагирует на изменения скорости или показывает неправильные значения, это может свидетельствовать о проблемах с приводом. В таком случае рекомендуется провести диагностику и, при необходимости, заменить неисправные компоненты.
5. Замена изношенных деталей
При обнаружении износа или повреждений деталей привода спидометра, их следует незамедлительно заменить. Это может включать в себя замену самого привода, кабеля или других связанных компонентов. Используйте только качественные запчасти, чтобы избежать повторных поломок.
6. Обращение к специалистам
Читайте также:
Если вы не уверены в своих силах или не имеете достаточного опыта для обслуживания привода спидометра, лучше обратиться к квалифицированным специалистам. Они смогут провести полную диагностику и выполнить необходимые работы по ремонту и обслуживанию.
Соблюдение этих простых рекомендаций поможет вам поддерживать привод спидометра в исправном состоянии и обеспечит точные показания скорости на вашем автомобиле ВАЗ 2109.
Вопрос-ответ
Как работает привод спидометра на ВАЗ 2109?
Привод спидометра на ВАЗ 2109 работает на основе механического взаимодействия. Он подключен к трансмиссии автомобиля и получает вращение от колеса, что позволяет измерять скорость движения. Вращение передается через трос, который соединен со спидометром в салоне, и преобразуется в показания на приборной панели.
Какие признаки указывают на неисправность привода спидометра?
Неисправность привода спидометра может проявляться в виде постоянного нуля на спидометре, резких скачков показаний или их полного отсутствия. Также стоит обратить внимание на шумы или вибрации в области привода, что может указывать на его повреждение или износ.
Как заменить привод спидометра на ВАЗ 2109?
Для замены привода спидометра необходимо сначала отключить трос от спидометра и трансмиссии. Затем открутите крепежные элементы, удерживающие привод, и аккуратно извлеките его. Установите новый привод, зафиксируйте его на месте и подключите трос обратно. После замены рекомендуется проверить работу спидометра на ходу.
Советы
СОВЕТ №1
Перед началом работы с приводом спидометра ВАЗ 2109, обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. Это поможет вам понять, как правильно разобрать и собрать узел, а также избежать возможных ошибок.
СОВЕТ №2
При замене привода спидометра, используйте только оригинальные запчасти или качественные аналоги. Это обеспечит надежную работу системы и продлит срок службы спидометра.
СОВЕТ №3
Регулярно проверяйте состояние привода спидометра и его соединений. Если вы заметили какие-либо признаки износа или повреждения, не откладывайте ремонт, так как это может привести к неправильным показаниям спидометра.
СОВЕТ №4
Если вы не уверены в своих силах, лучше обратиться к специалистам для диагностики и ремонта привода спидометра. Это поможет избежать дополнительных затрат на исправление ошибок, допущенных при самостоятельном ремонте.
-
