Подключение розетки фаркопа для прицепа

Подключение розетки фаркопа для прицепа — важный этап, обеспечивающий надежное соединение автомобиля с прицепом. Правильная установка позволяет активировать все необходимые электрические системы: освещение, тормоза и поворотники, что критично для безопасности на дороге. В статье рассмотрим шаги подключения розетки, схемы распиновки различных разъемов и особенности подключения для разных моделей прицепов, что поможет избежать распространенных ошибок и обеспечить надежную работу прицепа.

Шаги по подключению розетки фаркопа

1. Подготовка места установки:

   • Определите подходящее место для установки розетки фаркопа, которое обеспечит удобный и безопасный доступ к электрическим соединениям.
   • Убедитесь, что выбранное место защищено от воздействия влаги и других неблагоприятных факторов.

2. Установка розетки:

   • Закрепите розетку фаркопа на подготовленном месте, используя специальные крепежные элементы и силиконовые герметики для надежной изоляции мест, где кабель входит в розетку.

3. Подключение проводов:

   • Подключите комплект проводов к штепсельной розетке, которая обычно включает несколько контактов для различных функций, таких как габаритные огни, стоп-сигналы и указатели поворота.
   • Убедитесь в правильности распиновки розетки и прицепа, чтобы все контакты были корректно подсоединены.

4. Тестирование:

   • После завершения подключения всех контактов выполните тестовое включение, чтобы проверить работоспособность фар, габаритных огней и сигналов.
   • Убедитесь в наличии массы на прицепе и отсутствии фазы на корпусе прицепа при нажатии на тормоза.

Защита и обслуживание:

• Регулярно проверяйте электропроводку и другие компоненты прицепа перед каждым выездом.
• Обратите внимание на качество соединения вилки и розетки, а также на чистоту внешних световых приборов и светоотражателей.

Подключение розетки фаркопа для прицепа является важным этапом, который требует внимательного подхода и соблюдения всех технических норм. Эксперты отмечают, что правильная установка обеспечивает не только безопасность на дороге, но и надежность работы всех электрических систем прицепа. Важно учитывать, что разные автомобили могут иметь различные схемы подключения, поэтому перед началом работ рекомендуется ознакомиться с инструкцией производителя. Специалисты также подчеркивают, что использование качественных материалов и соблюдение полярности при подключении розетки значительно снижают риск возникновения неисправностей. Наконец, регулярная проверка состояния соединений и проводки поможет избежать неприятных ситуаций в пути.

https://youtube.com/watch?v=LdN2JnhXeGU

Схема подключения прицепа распиновка розетки фаркопа

Варианты распиновки розетки фаркопа

В зависимости от модели автомобиля и прицепа, розетка фаркопа может иметь различную распиновку. Обычно встречаются следующие варианты:

• 7-контактная схема: Используется на большинстве легковых прицепов для перевозки груза.
• 13-контактная схема: Обычно применяется на прицепах-кемперах и автодомах.
• 15-контактная схема: Встречается на некоторых моделях автомобилей и прицепов.

Нюансы и советы

• Проверка б/у прицепов: Если вы используете б/у прицеп, проверьте расположение контактов на тестере, чтобы убедиться, что их положение не было изменено в процессе тюнинга.
• Качество контактов: Обратите внимание на качество контактного соединения вилки и розетки, а также на отсутствие загрязнений на внешних световых приборах и световозвращателях.
• Защита от влаги: Место ввода кабеля в розетку рекомендуется обработать герметиком для защиты от влаги.

Следуя этим шагам и советам, вы сможете безопасно и надежно подключить розетку фаркопа для прицепа.

Интересные факты

Вот несколько интересных фактов о подключении розетки фаркопа для прицепа:

1. Стандарты подключения: В Европе существует несколько стандартов для подключения розеток фаркопа, наиболее распространённые из которых — 7- и 13-контактные разъёмы. 7-контактный разъём обычно используется для простых прицепов, в то время как 13-контактный разъём обеспечивает дополнительные функции, такие как подключение освещения и системы тормозов.

2. Электрическая безопасность: Правильное подключение розетки фаркопа критически важно для безопасности на дороге. Неправильное подключение может привести к короткому замыканию, что может вызвать неисправности в электрической системе автомобиля или прицепа, а также создать опасные ситуации во время движения.

3. Дополнительные функции: Современные системы подключения могут включать функции, такие как автоматическое отключение задних фонарей автомобиля при подключении прицепа, что предотвращает их перегорание. Некоторые системы также могут иметь встроенные адаптеры для подключения к различным типам прицепов, что делает их более универсальными.

https://youtube.com/watch?v=egcuS5ckgG8

Виды разъемов, распиновка и схемы подключения

Существует несколько ключевых типов разъемов, которые применяются для соединения прицепа с автомобилем:

Типы разъемов для фаркопа

1. 7-контактный разъем (европейский/американский стандарт):

   • Это наиболее распространенный вариант для легковых прицепов.
   • Включает в себя контакты для указателей поворота, стоп-сигналов, габаритных огней и массы.

2. 13-контактный разъем:

   • Применяется в основном для прицепов-кемперов, автодомов и других крупных прицепов.
   • Обеспечивает дополнительные функции, такие как питание для внешних устройств, подсветка номерного знака и прочее.

3. 15-контактный разъем:

   • Можно встретить на некоторых моделях автомобилей и прицепов.
   • Предоставляет еще больше возможностей для подключения дополнительного оборудования.

13 контактный разъем прицепа

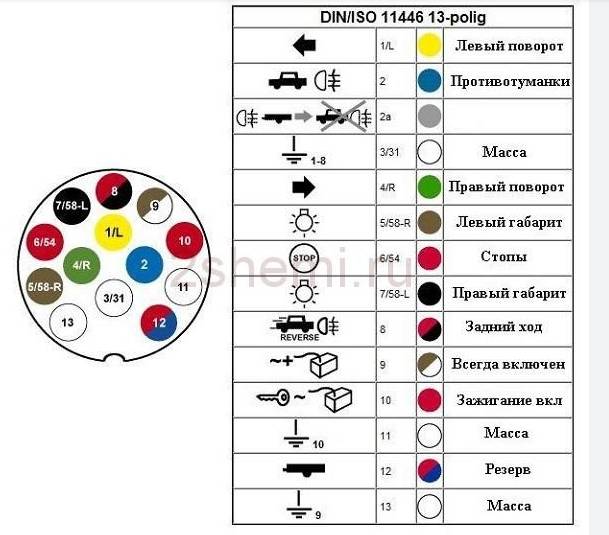

На рисунке ниже мы видим схему распиновки 13-контактного разъема, который используется для подключения электрической системы прицепа к автомобилю. Этот разъем необходим для передачи электрических сигналов и питания от автомобиля к прицепу, обеспечивая работу различных электрических устройств и систем прицепа, таких как габаритные огни, стоп-сигналы, указатели поворотов, противотуманные фонари, а также дополнительные функции, например, задний ход или зарядка аккумулятора прицепа.

https://youtube.com/watch?v=A2vpe_ewtyg

Основные функции 13-контактного разъема:

1. Безопасность на дороге: Использование разъема гарантирует корректную работу световых сигналов прицепа, что критически важно для безопасности на трассе. Автомобилисты, движущиеся позади, смогут видеть сигналы поворота, стоп-сигналы и габаритные огни прицепа, что значительно снижает вероятность дорожно-транспортных происшествий.

2. Многофункциональность: В отличие от более простых 7-контактных разъемов, 13-контактный вариант предлагает дополнительные контакты для питания различных систем, таких как внутреннее освещение прицепа, холодильники или зарядка аккумулятора. Это делает его идеальным выбором для крупных и сложных прицепов, таких как караваны или трейлеры.

3. Европейский стандарт: 13-контактные разъемы соответствуют европейским стандартам (например, DIN ISO 11446), что обеспечивает их совместимость с большинством современных автомобилей и прицепов, доступных на европейском рынке. Это упрощает процесс подключения и эксплуатации прицепов различных производителей.

4. Надежное соединение: 13-контактный разъем, как правило, обладает более прочной конструкцией, что обеспечивает надежное и стабильное соединение, что особенно важно во время длительных поездок или на неровных участках дороги.

Распиновка 13-контактного разъема:

1. Контакт 1 (L): Левый указатель поворота (желтый провод).
2. Контакт 2 (54G): Противотуманные фонари прицепа (синий провод).
3. Контакт 3 (31): Общий провод (масса, земля, белый провод).
4. Контакт 4 (R): Правый указатель поворота (зеленый провод).
5. Контакт 5 (58R): Правый габаритный свет (коричневый провод).
6. Контакт 6 (54): Стоп-сигналы (красный провод).
7. Контакт 7 (58L): Левый габаритный свет (черный провод).
8. Контакт 8: Резервный (серая проводка).
9. Контакт 9: Питание для зарядки аккумулятора или других устройств (оранжевый провод).
10. Контакт 10: Питание для заднего хода (фиолетовый провод).
11. Контакт 11: Резервный (розовый провод).
12. Контакт 12: Постоянное питание (+12V) (красный провод).
13. Контакт 13 (31): Дополнительный общий провод (масса, земля).

13-контактный разъем является важным компонентом для безопасного и эффективного подключения прицепа к автомобилю, обеспечивая работу всех необходимых электрических систем.

15 контактный разъем прицепа

На данном изображении представлена схема распиновки 15-контактного разъема, который предназначен для подключения электрической системы прицепа к автомобилю. Этот разъем играет ключевую роль в передаче электрических сигналов и питания от автомобиля к прицепу, что обеспечивает функционирование различных электрических устройств и систем, таких как габаритные огни, стоп-сигналы, указатели поворота, противотуманные фары, а также дополнительные функции, например, задний ход или зарядка аккумулятора прицепа.

Основные функции 15-контактного разъема:

1. Безопасность на дороге: Этот разъем гарантирует корректную работу световой сигнализации прицепа, что критически важно для безопасности на дороге. Водители, движущиеся позади, смогут видеть сигналы поворота, стоп-сигналы и габаритные огни прицепа, что снижает вероятность аварийных ситуаций.
2. Многофункциональность: В отличие от более простых 7- и 13-контактных разъемов, 15-контактный разъем предлагает дополнительные контакты для питания различных систем, таких как внутренняя подсветка прицепа, холодильники или зарядка аккумулятора. Это делает его идеальным выбором для больших и сложных прицепов, таких как караваны или трейлеры, позволяя интегрировать больше функций.
3. Европейский стандарт: 15-контактные разъемы соответствуют европейским стандартам (например, DIN ISO 11446-1), что обеспечивает их совместимость с большинством современных автомобилей и прицепов, доступных на рынке Европы. Это упрощает процесс подключения и эксплуатации прицепов различных производителей.
4. Надежное соединение: 15-контактный разъем, как правило, обладает более прочной конструкцией, что обеспечивает надежное и устойчивое соединение, особенно важное при длительных поездках или на неровных дорогах.

15-контактный разъем является ключевым элементом для безопасного и эффективного подключения прицепа к автомобилю, обеспечивая работу всех необходимых электрических систем и предоставляя дополнительные возможности для сложных и многофункциональных прицепов.

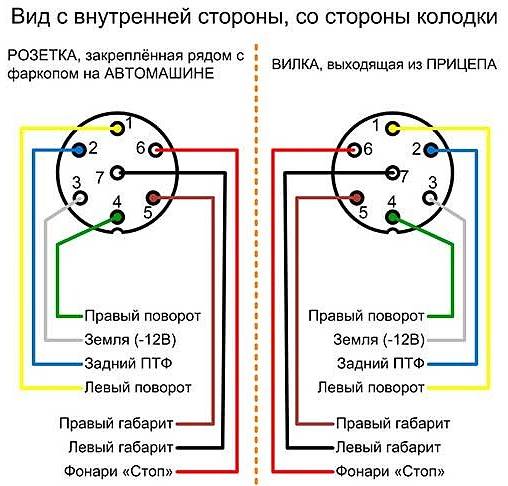

Распиновка розетки фаркопа (7 контактов)

Независимо от количества контактов, стандартная распиновка розетки фаркопа выглядит следующим образом:

• Контакт 1 — Указатель поворота левый
• Контакт 2 — Задний противотуманный фонарь
• Контакт 3 — Масса
• Контакт 4 — Указатель поворота правый
• Контакт 5 — Стоп-сигнал
• Контакт 6 — Габаритные огни (правые)
• Контакт 7 — Габаритные огни (левые)

Схемы подключения

1. Подключение 7-контактного разъема:

   • Необходимо соединить контакты разъема фаркопа с соответствующими проводами в электрической системе автомобиля.
   • Это обеспечивает функционирование основных световых приборов прицепа.

2. Подключение 13-контактного разъема:

   • Требует более сложной схемы подключения, включающей дополнительные реле и блоки согласования.
   • Позволяет подключать дополнительное оборудование прицепа.

3. Подключение 15-контактного разъема:

   • Похож на 13-контактный, но предлагает еще больше функций.
   • В основном используется на специализированных прицепах и автодомах.

Корректное подключение разъемов согласно схеме распиновки является ключевым условием для обеспечения надежной и безопасной работы электрической системы прицепа.

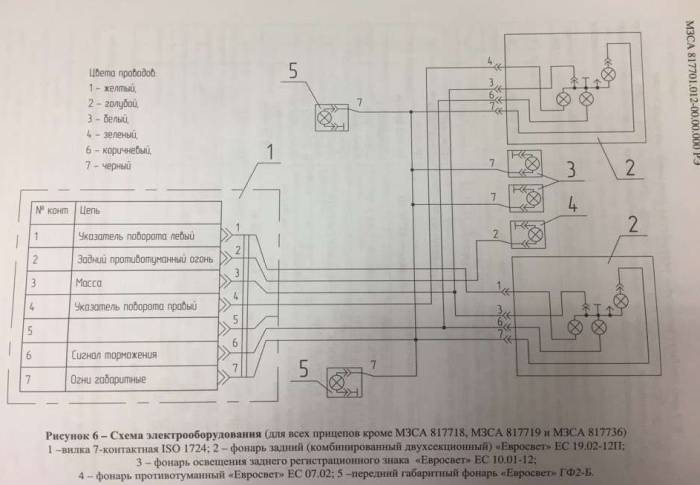

Подключение розетки фаркопа на прицеп мзса

МЗСА (Московский завод специализированных автомобилей) — это российский производитель прицепов и автоприцепов.Схема подключения розетки фаркопа МЗСА как правило использует 7-контактный разъем. Официальную схему вы можете увидеть на рисунке ниже:

Проверка работоспособности подключения и диагностика

После завершения подключения розетки фаркопа для прицепа важно провести проверку работоспособности системы. Это позволит убедиться, что все соединения выполнены правильно и что электрическая система функционирует должным образом. В этом разделе мы рассмотрим основные этапы проверки и диагностики подключения.

1. Визуальная проверка подключения

Первым шагом является визуальная проверка всех соединений. Убедитесь, что провода надежно закреплены в розетке и что нет видимых повреждений изоляции. Проверьте, чтобы клеммы были правильно подключены и не имели коррозии. Если вы заметили какие-либо повреждения, их необходимо устранить перед дальнейшими тестами.

2. Проверка напряжения

Используя мультиметр, проверьте наличие напряжения на выводах розетки. Для этого выполните следующие шаги:

• Установите мультиметр в режим измерения постоянного напряжения.
• Подключите один щуп к заземляющему контакту, а другой — к каждому из выводов, отвечающих за функции освещения (например, габаритные огни, стоп-сигналы, поворотники).
• При включении соответствующих функций автомобиля проверьте, что на мультиметре отображается напряжение (обычно около 12 В).

3. Проверка работы освещения

Следующим шагом является проверка работы всех функций освещения прицепа. Для этого:

• Подключите прицеп к автомобилю.
• Попросите помощника включить габаритные огни, стоп-сигналы и поворотники, в то время как вы будете наблюдать за работой ламп на прицепе.
• Убедитесь, что все лампы работают корректно и реагируют на действия водителя.

4. Проверка заземления

Неправильное заземление может привести к сбоям в работе электрической системы. Для проверки заземления:

• Используйте мультиметр для измерения сопротивления между заземляющим контактом розетки и кузовом автомобиля.
• Сопротивление должно быть минимальным (обычно менее 1 Ом). Если сопротивление высокое, проверьте соединение заземления и устраните проблемы.

5. Диагностика возможных неисправностей

Если в процессе проверки вы обнаружили неисправности, важно провести диагностику, чтобы определить их причины. Возможные проблемы могут включать:

• Неправильное подключение проводов;
• Поврежденные провода или клеммы;
• Неисправные лампы прицепа;
• Проблемы с электроникой автомобиля.

Для диагностики можно использовать специальные тестеры, которые помогут выявить неисправности в электрической цепи.

Проведение этих проверок и диагностики позволит вам убедиться в надежности подключения розетки фаркопа и безопасности эксплуатации прицепа. Не забывайте, что регулярная проверка и обслуживание электрической системы прицепа — это залог вашей безопасности на дороге.

Вопрос-ответ

Куда подключать розетку фаркопа?

Монтаж розетки осуществляется непосредственно на авто, рядом с местом, где крепится сам фаркоп.

За что отвечают какие провода на разъеме прицепа?

В общем, белый = заземление, коричневый = задние/габаритные огни, жёлтый = левый поворотник/тормоз, зелёный = правый поворотник/тормоз, синий = вспомогательный тормоз, красный = задний ход.

Какой штраф за самостоятельную установку фаркопа?

Какой штраф за фаркоп без документов? 5 КоАП РФ положен штраф в размере 500 руб. Ч. 2 этой статьи предусматривает наказание за использование неисправного фаркопа. Размер штрафа также составляет 500 руб.

Советы

СОВЕТ №1

Перед началом подключения розетки фаркопа, внимательно изучите инструкцию к вашему прицепу и автомобилю. Убедитесь, что вы знаете, какие провода отвечают за освещение, тормоза и другие функции, чтобы избежать ошибок при подключении.

СОВЕТ №2

Используйте качественные соединители и изоленту для защиты проводов от влаги и коррозии. Это поможет продлить срок службы подключения и предотвратить возможные проблемы с электрической системой прицепа.

СОВЕТ №3

Перед тем как подключить прицеп к автомобилю, проверьте работоспособность всех функций освещения и сигнализации. Это позволит убедиться, что все соединения выполнены правильно и обеспечит безопасность на дороге.

СОВЕТ №4

Если вы не уверены в своих навыках подключения, лучше обратиться к профессионалам. Неправильное подключение может привести к серьезным проблемам, включая короткое замыкание или повреждение электрооборудования автомобиля.
