Нутрометр индикаторный или микрометрический? Сравнение и особенности

Нутрометры — специализированные инструменты для измерения внутреннего диаметра отверстий и цилиндрических деталей. В статье рассмотрим два основных типа нутрометров: индикаторный и микрометрический, их особенности и области применения. Понимание различий между этими инструментами и их правильное использование повысит точность измерений и качество работ. Информация будет полезна как профессиональным инженерам и механикам, так и любителям, занимающимся ремонтом и изготовлением деталей.

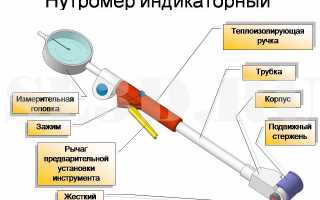

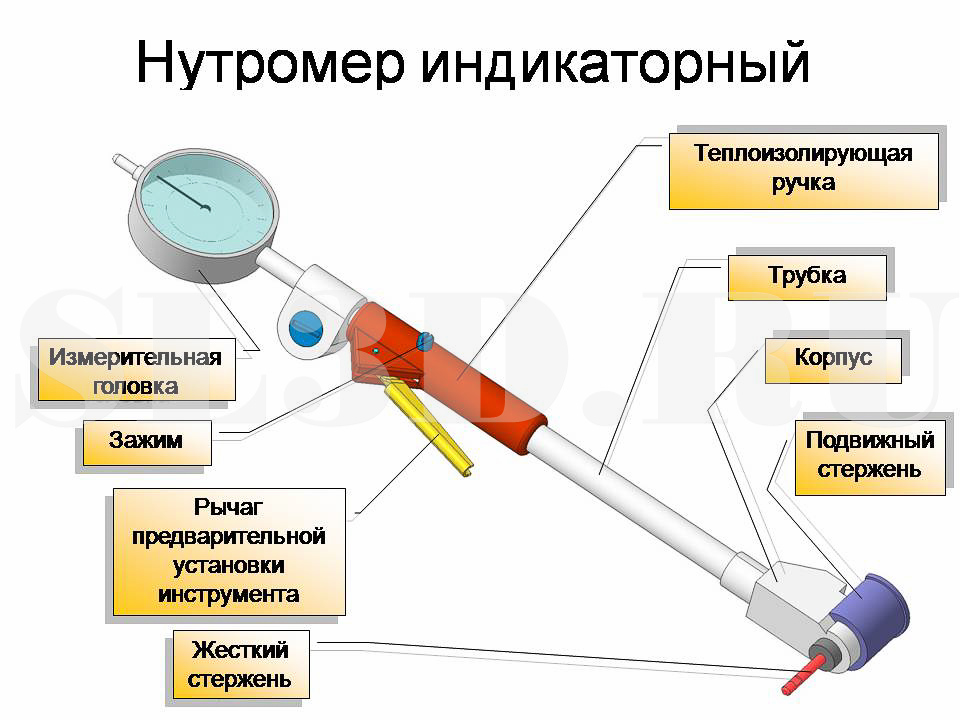

Нутрометр индикаторный

Этот прибор предназначен для относительных измерений внутренних размеров изделий. Рассмотрим его работу.

Ключевым элементом нутрометра является втулка, в которой размещен механизм устройства, а в верхней части установлен индикатор часового типа. Этот индикатор отображает результаты измерений, позволяя обрабатывать деталь на основе полученных данных. В нижней части втулки находится механизм, состоящий из грибка, короткого стержня, тройника и движка.

Принцип работы заключается в следующем: вставляем стержень в соответствии с диаметром измеряемого отверстия, настраиваем движок и центрирующий мостик. Затем измерительная часть нутрометра опускается в отверстие и продвигается до упора. При отклонениях движок воздействует на пружину, что приводит к перемещению стержня внутри втулки и отклонению стрелки индикатора.

Эксперты в области измерительных инструментов отмечают, что выбор между нутрометром индикаторным и микрометрическим зависит от специфики задач. Индикаторные нутрометры, как правило, обеспечивают более высокую точность и позволяют проводить измерения с высокой чувствительностью, что делает их идеальными для контроля размеров в производственных условиях. Они часто используются в ситуациях, где требуется высокая степень детализации и возможность быстрого считывания показаний.

С другой стороны, микрометрические нутрометры отличаются простотой в использовании и могут быть более удобными для выполнения быстрых измерений. Они подходят для менее строгих условий, где не требуется высокая точность. В конечном итоге, выбор инструмента должен основываться на конкретных требованиях к измерениям, а также на уровне квалификации оператора. Таким образом, каждый из инструментов имеет свои преимущества и недостатки, и их использование должно быть обосновано конкретными задачами.

Нутромер, как пользоваться? Нутромер индикаторный НИ-10 6-10мм СССР. Конструкция. Настройка. Замер.

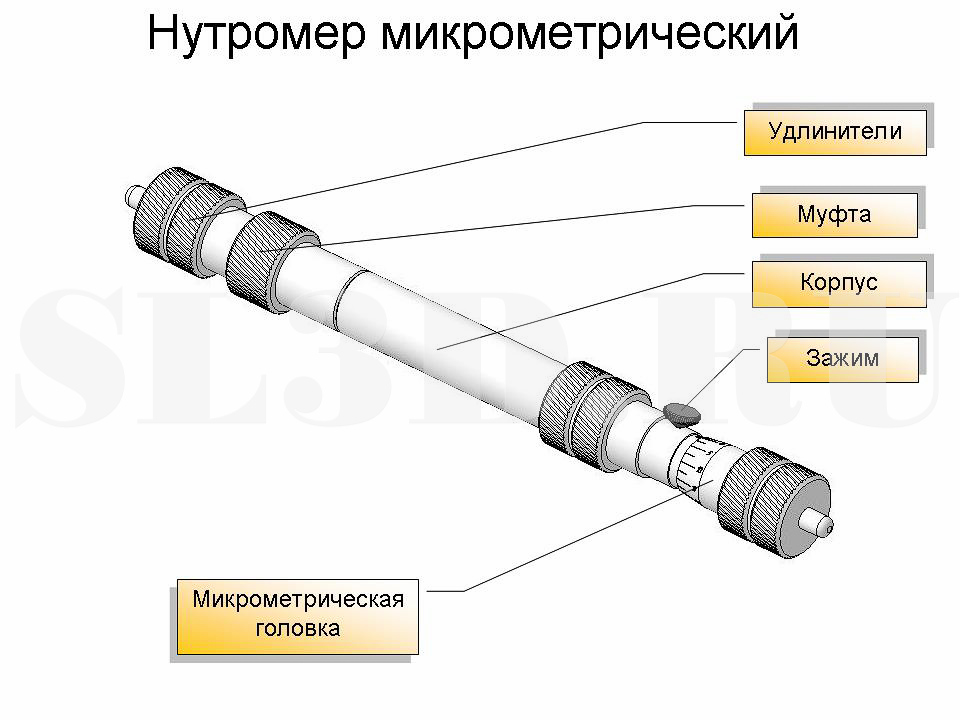

Нутрометр микрометрический

Этот измерительный прибор позволяет вести абсолютные измерения за счет высокого класса точности. Он выпускается со специальным комплектом стержней со стандартными размерами, которые заранее пронумерованы для удобства их применения.

Такой нутрометр представляет собой специальный стебель, внутри которого находится сферический наконечник. Для настройки прибора служат специальный винт и барабан, расположенные внутри стебля. Чтобы настройки не сбивались, снаружи устанавливается стопор с предохранителем, которые фиксируют микрометрический винт и барабан от случайного перемещения.

Один конец прибора устанавливается на одной части поверхности отверстия, а другой второй по диаметральной плоскости. Далее прибор перемещают вниз и делают необходимые измерения, исходя из найденных отклонений.

Интересные факты

Вот несколько интересных фактов о нутрометрах индикаторных и микрометрических:

1. Принцип работы: Нутрометры индикаторные используют индикатор часового типа для измерения внутреннего диаметра отверстий, что позволяет получать высокую точность измерений. Они могут показывать изменения в размере с точностью до 0,001 мм, что делает их незаменимыми в высокоточных отраслях, таких как машиностроение и аэрокосмическая промышленность.

2. Разнообразие конструкций: Микрометрические нутрометры могут иметь различные конструкции, включая модели с фиксированным и регулируемым размером. Некоторые из них оснащены цифровыми дисплеями, что упрощает считывание результатов и уменьшает вероятность ошибок при интерпретации показаний.

3. Применение в различных отраслях: Нутрометры, как индикаторные, так и микрометрические, находят применение не только в машиностроении, но и в таких областях, как медицина (например, при производстве имплантатов), а также в ювелирном деле, где требуется высокая точность измерений для создания изделий с идеальной посадкой.

Очень удобные нутромеры – калибры телескопические

Как пользоваться нутрометром – Видео

Если прибор индикаторный, сначала с помощью микрометра устанавливаем его на исходный размер. Это значит, что нужно задать параметры, которые должны быть достигнуты после расточки. Если размеры неизвестны, их определяют с помощью штангенциркуля или микрометра. Настройка прибора осуществляется подбором нужной ножки и фиксирующей гайки.

После настройки шкала сбрасывается на ноль, и проводятся измерения, например, диаметра цилиндра блока двигателя.

Измерения выполняются в трех направлениях для выявления овальности — отклонения от номинального размера окружности. После каждого измерения прибор слегка покачивается для контроля отклонения стрелки, а результаты фиксируются. В конце всех измерений рассчитывается среднее арифметическое отклонение, на основе которого производится повторная обработка изделия.

Таким образом, можно освоить простые, но сложные в применении устройства.

https://youtube.com/watch?v=MPRXTWXyZEY

Сравнение точности и диапазона измерений

При выборе между нутрометром индикаторным и микрометрическим важным аспектом является точность и диапазон измерений, которые они могут предоставить. Оба инструмента предназначены для измерения внутренних размеров деталей, однако их конструктивные особенности и принцип работы влияют на их характеристики.

Индикаторные нутрометры, как правило, обеспечивают более высокую точность измерений благодаря использованию индикатора, который отображает отклонения от заданного размера. Эти инструменты могут иметь точность до 0,001 мм, что делает их идеальными для высокоточных работ. Индикаторные нутрометры также позволяют быстро и удобно производить измерения, так как результат отображается на шкале индикатора, что исключает необходимость в дополнительных вычислениях.

С другой стороны, микрометрические нутрометры, хотя и могут иметь схожую точность, часто требуют более тщательной настройки и калибровки. Их точность может варьироваться в зависимости от модели, но в большинстве случаев она составляет около 0,01 мм. Микрометры также могут иметь ограниченный диапазон измерений, что делает их менее универсальными по сравнению с индикаторными нутрометрами.

Диапазон измерений у индикаторных нутрометров обычно шире. Они могут использоваться для измерения как малых, так и больших внутренних размеров, что делает их более подходящими для различных задач. Микрометрические нутрометры, как правило, имеют фиксированный диапазон, что может ограничивать их применение в определенных ситуациях.

Кроме того, стоит отметить, что индикаторные нутрометры могут быть более чувствительными к внешним факторам, таким как температура и влажность, что может влиять на точность измерений. Микрометрические нутрометры, в свою очередь, часто имеют более устойчивую конструкцию, что делает их менее подверженными влиянию окружающей среды.

В заключение, выбор между индикаторным и микрометрическим нутрометром зависит от конкретных требований к точности и диапазону измерений. Если необходима высокая точность и широкий диапазон, индикаторный нутрометр может быть предпочтительным вариантом. Однако для задач, где важна стабильность и простота использования, микрометрический нутрометр может оказаться более подходящим инструментом.

Вопрос-ответ

В чем основные отличия между нутрометром индикаторным и микрометрическим?

Основные отличия заключаются в методе измерения и точности. Индикаторный нутрометр использует индикатор для отображения изменений в размерах, что позволяет быстро и удобно проводить измерения. Микрометрический нутрометр, в свою очередь, обеспечивает более высокую точность благодаря механизму винтового типа, но может быть менее удобен в использовании для быстрого контроля.

Как выбрать подходящий нутрометр для своих нужд?

При выборе нутрометра следует учитывать несколько факторов: требуемую точность измерений, диапазон измеряемых размеров, а также условия эксплуатации. Если вам нужны высокоточные измерения в ограниченных пространствах, лучше выбрать микрометрический нутрометр. Если же важна скорость и удобство, то индикаторный вариант будет более подходящим.

Как правильно использовать нутрометр для получения точных результатов?

Для получения точных результатов необходимо следовать нескольким рекомендациям: перед началом измерений убедитесь, что инструмент откалиброван, проводите измерения в стабильных температурных условиях, а также избегайте применения чрезмерной силы при контакте с измеряемой поверхностью. Также важно проводить несколько измерений и усреднять результаты для повышения точности.

Советы

СОВЕТ №1

При выборе между нутрометром индикаторным и микрометрическим, учитывайте точность измерений, которую вы хотите получить. Индикаторные нутрометры обычно обеспечивают более высокую точность, что делает их идеальными для профессионального использования в лабораториях и на производстве.

СОВЕТ №2

Обратите внимание на диапазон измерений инструментов. Если вам нужно измерять большие размеры, микрометрический нутрометр может быть более подходящим вариантом, так как он часто имеет более широкий диапазон, чем индикаторный.

СОВЕТ №3

Не забывайте про удобство использования. Индикаторные нутрометры могут быть более сложными в эксплуатации, особенно для новичков. Если вы только начинаете работать с измерительными инструментами, возможно, стоит выбрать более простой в использовании микрометрический вариант.

СОВЕТ №4

Проверьте наличие запасных частей и сервисного обслуживания для выбранного инструмента. Некоторые модели могут иметь ограниченные возможности по ремонту или замене деталей, что может повлиять на долгосрочную эксплуатацию вашего оборудования.
